今回は　ミツビシ　パジェロイオ　型式はＨ７７Ｗ

最近は見なくなりましたね・・・

車検でお預かりする事になったのですが

なにやらインジケーターでおかしな事に

車のタイヤが４つとその真ん中に１つ

ランプが光るようになってます

この車は手動で　2ＷＤ　4ＷＤ

に切り替える事ができます🚙

その際に　「今どのタイヤが駆動していますよー」とか

「センターがロックしていますよー」とか

ランプが点灯する事でユーザーに教えてくれています

が！しかし　この車は

センターのロックランプが点滅しています😓

おまけに４０キロくらいスピードが出ると

たまに点滅スピードが変わります

なんじゃこりゃ？と思いながらも

お客さんに聞いてみると...

「気づいてはいたけど　異常もなく走ってたんで

　そのままにしていました」と...

まあ　異常はないみたいですが

とりあえず　工場に入庫しリフトにあげました

まずは　2ＷＤと4ＷＤの切り替わりが

ちゃんとなっているか確認します

確認すると2ＷＤの時は後輪だけが

4ＷＤの時は4輪とも回っていました

作動的なものはＯＫ！

ならば　センサーやＣＰＵの問題か？

もう少し調べてみると　この点滅は

「今切り替わっていますよー」的な表示だそうです

（アバウトですみません😅）

つまり　2ＷＤ　4ＷＤの切り替わりはＯＫ

（ちゃんとロックしたり　離れたりしてる）だけど

ＣＰＵは「2ＷＤか4ＷＤかわかりませーん」って言ってます

とりあえず　ＣＰＵは高額なんで　センサーから調べる事に　

そしたら　まあー色々と出てきましたー

VCUロック検出スイッチ

2WD・4WD検出スイッチ

VCUロック作動検出スイッチ

4WD作動検出スイッチ

ハイ・ロー検出スイッチ・・・

まだまだありましたが　ここいらのセンサーが悪そう💦

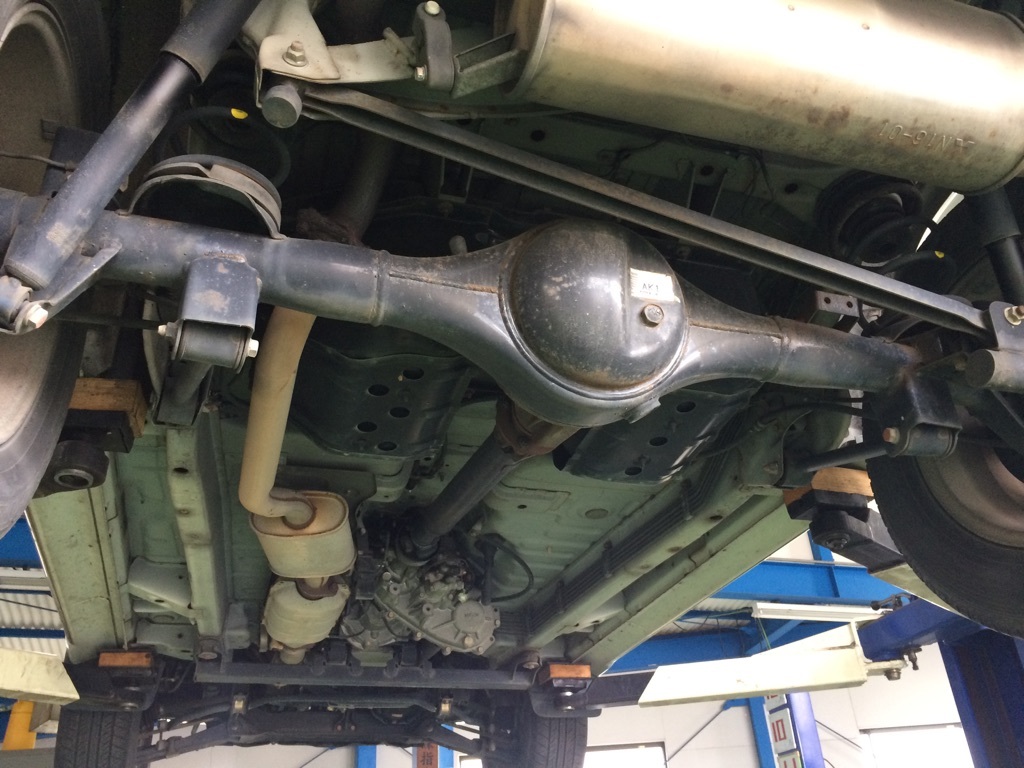

車の真ん中にあるのが　トランスファーです

さてさて　こんな事例はないかなーっと

整備振興会にでもＴＥＬすると・・・

資料を出してくれた！　

「同じようなヤツはないけど　似たようなヤツならあるよー」

そこには「VCUロック検出スイッチ」の

スイッチ不良の事例が載っていました

この2つのセンサーのうち

左側（車両では前側）のセンサーが

「VCUロック検出スイッチ」です

ちなみにカプラの色は　「茶」です

資料では　センサーの先にスイッチがあり

ＯＮとＯＦＦの時に電気が流れるか流れないかで

判断しているみたい・・・

通常　2ＷＤの場合　シャフトがスイッチから外れ　道通は　0Ω

4ＷＤの場合　シャフトがスイッチを押し込み　道通は　∞Ω

となるのですが・・・

ちなみに　センサーのカプラを外して

カプラからアースまでを取り　2ＷＤのままで始動すると

点滅が消え　正常になりました・・・

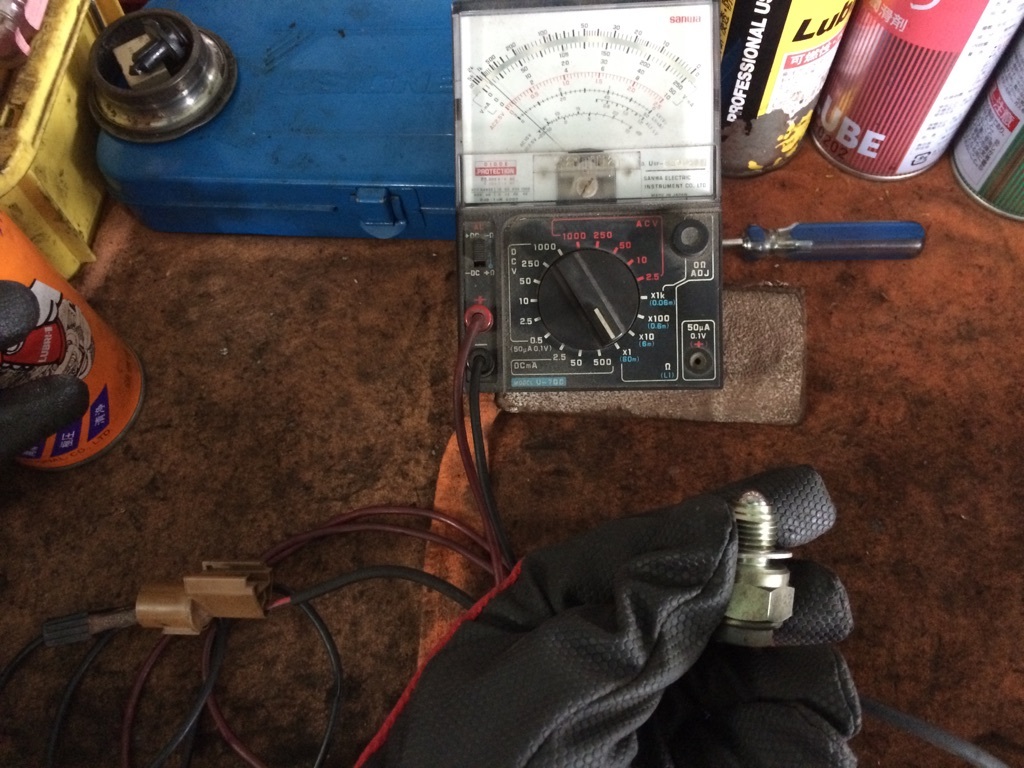

ならば　スイッチの道通テストをしてみましょう！

スイッチＯＦＦでは　0Ω　（実際には少し抵抗がありました・・・）

スイッチＯＮでは　0Ω　・・・

そうです！　やはりこの「VCUロック検出スイッチ」が

あの点滅を起こしてた原因でした！

そんなに高いものでもなかったので

お客さんに了承を得て　部品を交換します！

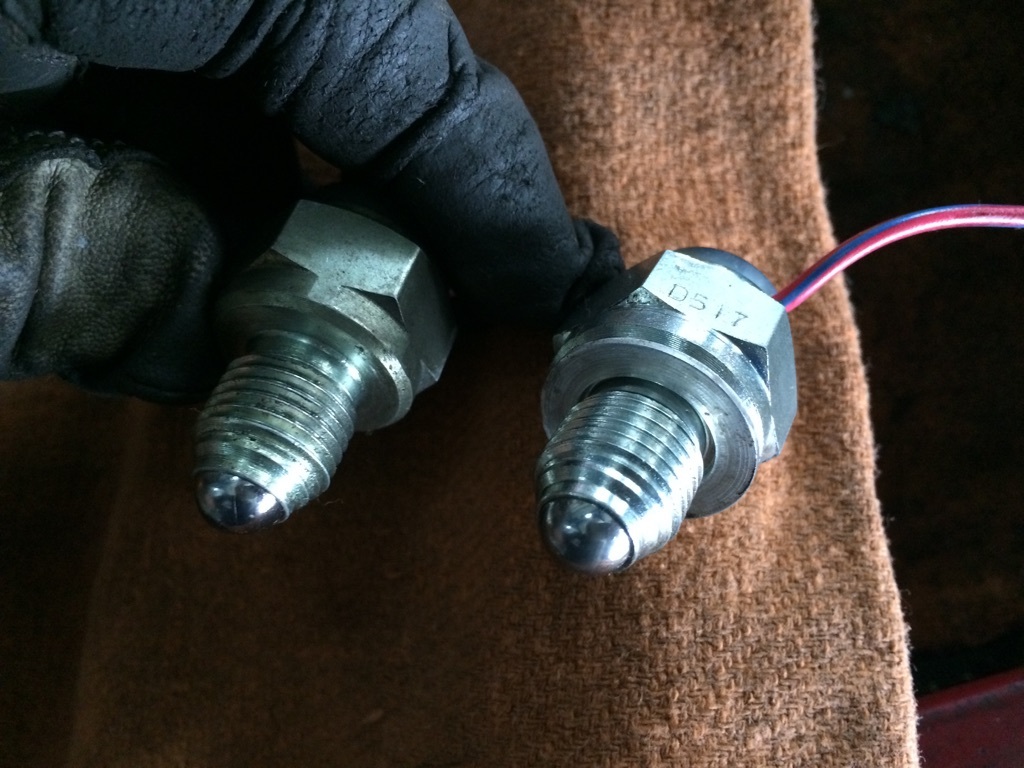

見た目では　わかりませんが

新品部品を道通テストすると

ＯＮでは　∞Ωにちゃんとなりました！😆

走行テストでも　問題ありませんでした

あとでディーラーに聞いてみると

ほかのセンサーと連動しないと異常がでますよーっとの事

つまり　ＣＰＵが色々なセンサーからくる信号が

「みんな一緒か？　一緒ならＯＫ！」

ってな具合になっているそうです😅

でも　よく悪くなるのは

このVCUロック検出スイッチだそうですが...
