2013.09.28
カテゴリ： 海外市販ラジオ
DX.COMで購入。
一応日本FMバンドにあっているものを選定したのですが、これはロシア仕様。そのためFMバンドは６４MHｚ～１０８MHｚと超ワイドバンド。
困ったことに日本FMでの常用帯域が８０－９０MHｚの一目盛り分に圧縮されています。
実質、上の２画像の範囲でしか使用できません。。。。。orz
とりあえず分離は悪くないようなので混信はあまり無く音も悪くは無いのですが、使い辛いことこの上ない。
なのでちょっとどうにかしたいと。

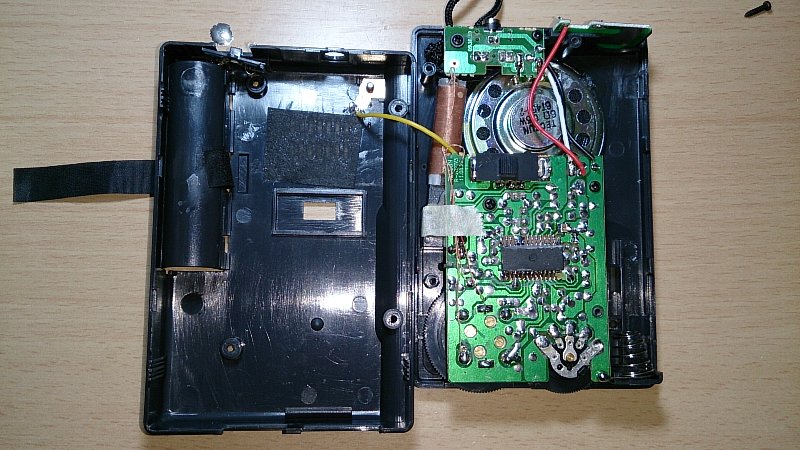

パカッとあけました。

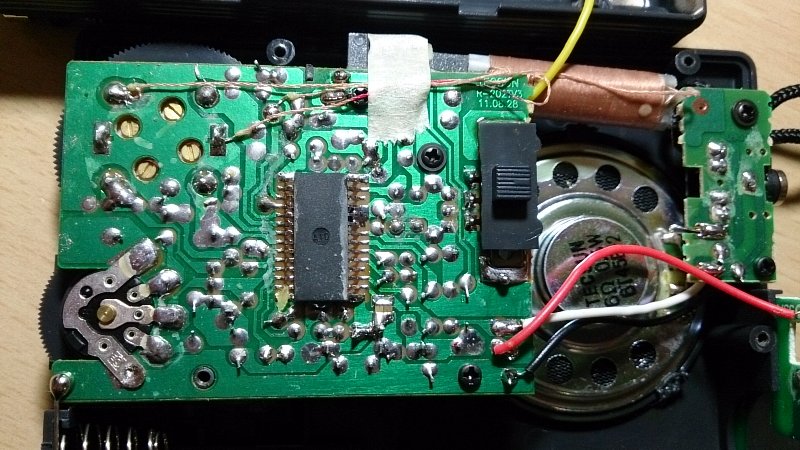

なんと、ラジオICは型番がわからないように裏返しで実装されていますｗｗｗｗ
ということは、最初から裏返しで実装するように基板も設計されているのかと。
でもこれは困ったな。回路の推測がしにくいですね。

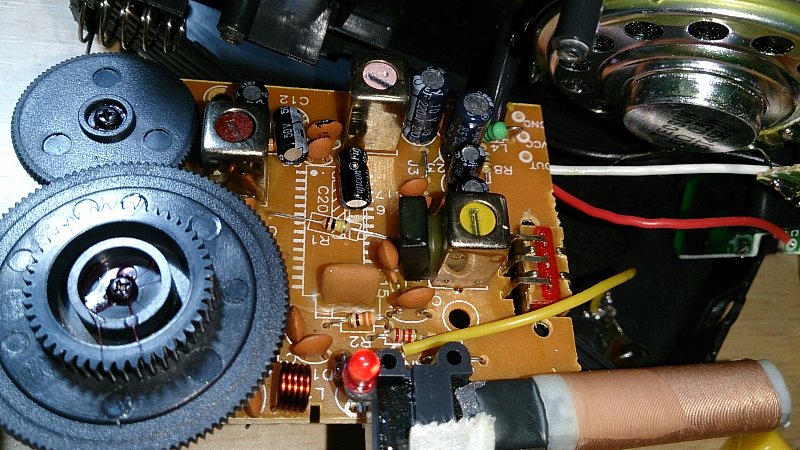

基板部品面。一応、AM,FMともにIFTもセラミックフィルターも使っている普通の回路ですね。
FMコイルは１本しか見えません。
角度を変えて。ダイアルの下にもう一本コイル発見。サイズ的にこちらはFMのRF用だな。
ということで、FMOSCコイル側から周波数を測定してみると、なんか低い。どうやら下側ヘテロダインのようです。

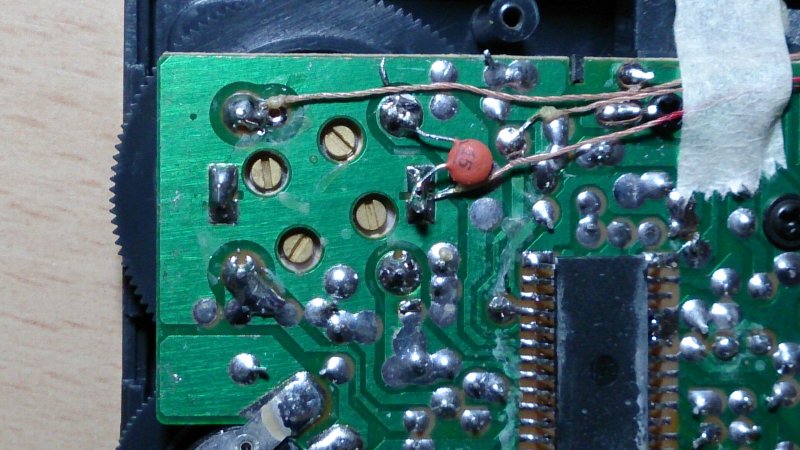

バリコンにセラコンをパラって見ました。これだと周波数がシフトするだけで拡大しないんだよね。
おまけにRFとOSC側を間違えたようで、これだけだと周波数もずれませんです。
しかしおかしいことに、６４MHｚの目盛りのあたりに８７～９０MHｚあたりの周波数が出現しました。（７６Mhz以上のあたりは変わらない。）おばけではないらしい。（周波数を図ると本当にそこらへんが表示されます。）
面白いので当面しばらくの間これで使ってみることにしました。
改善はまた次回、ということで。
