2014.04.06
カテゴリ： 市販トランスミッター
おまけにズボンのポケットに入れたまま洗濯してショートでご臨終。。。。。（；；）
DealXtreme.comから約８００円で購入したもの。たぶん上の画像のものと同じもの。
画像からわかるように、スマホなどのイヤホンジャックに直接続して使うものだが、そのためか、あまり電波が飛ばないのでほとんど使っていなかったもの。
ちょっとPCからの音をラジオに飛ばしたくなってしばらく使っていたら、バッテリー切れで動作しなくなった。
それで、USBで充電しようとPCに接続したんだが、（その際のケーブルがこれ用のではなかったためか）充電できなかった。

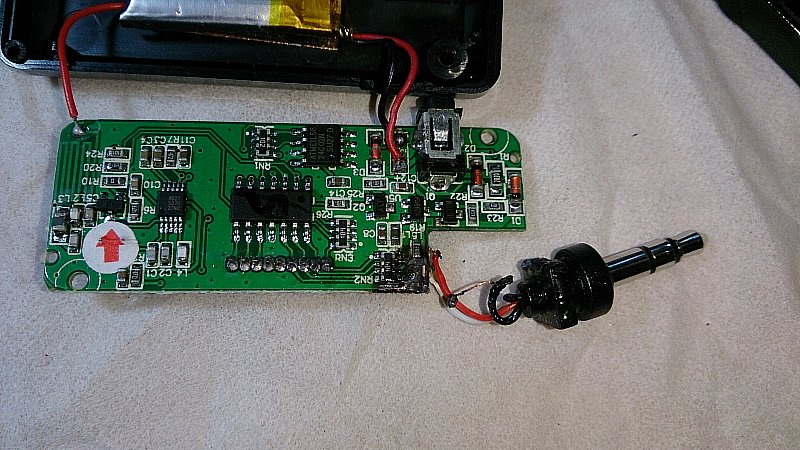

そのまましばらく放置していて、気がついたらプラスチックの外装が変形していたので、しまった！焼けちまったorzってところ。

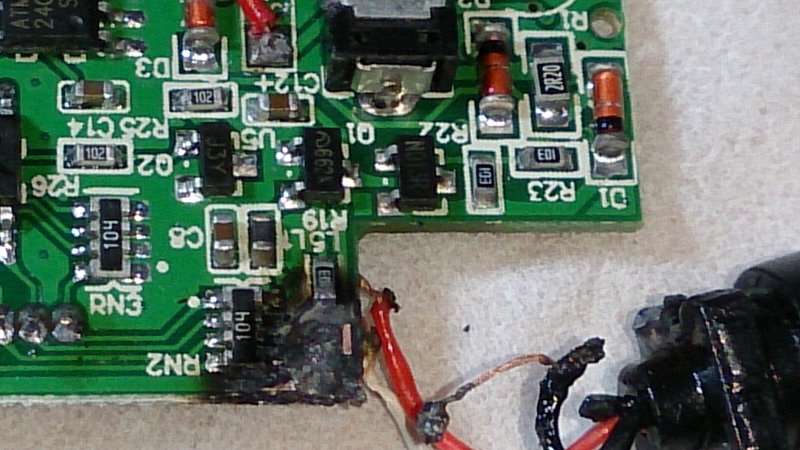

焼けたのはΦ３．５のプラグの付け根のあたりの基板部分。ほとんど部品が炭になってた。
上の電源ジャックのところは焼けていないが、ジャック側面の半田が荒れていた。多分熱によるもの。
プラスチックが燃えなくてよかった、、、、、多分自己消火性だろう。。。。。
下手したら火事になっていたかも。
とにかく、発火した原因がわからんのだが、多分予想だが、使った（ほかの機器用の）USBの充電ケーブルが＋ー極性逆で逆接続になったのだろうな。
本来なら、ダイオードブリッジいれて逆でも問題なく充電できるようにすべきなんだろうが、コストダウンのためか、結局焼けたからな。危なかった。
内蔵電池もリチウムポリマー電池だったから、危なかった。
自作する上で勉強になった。電源逆接続でも動作するようにしましょう。

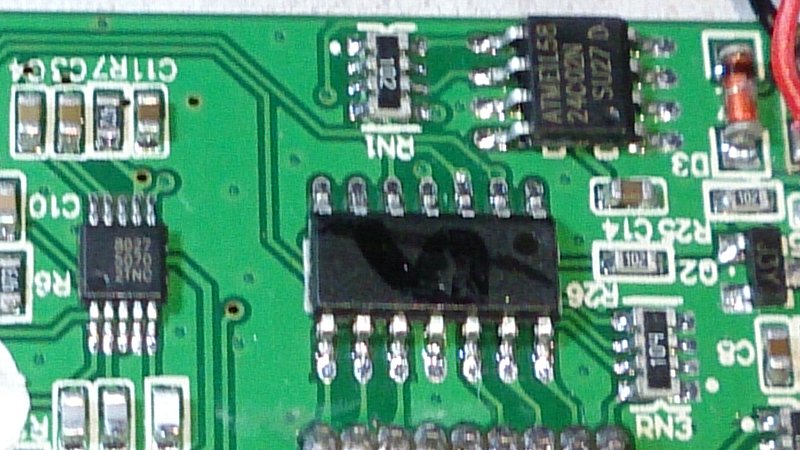

ついでなのでチップセット確認。マイコンは型番不明。上のはEEPROM、左のがTRのICかな。
