2014.06.18
カテゴリ： アンテナ
不具合を調べた結果、HIGH/LOW切り替えで、Highはどうやら機能するのですが、Lowでは全く反応しないのです。

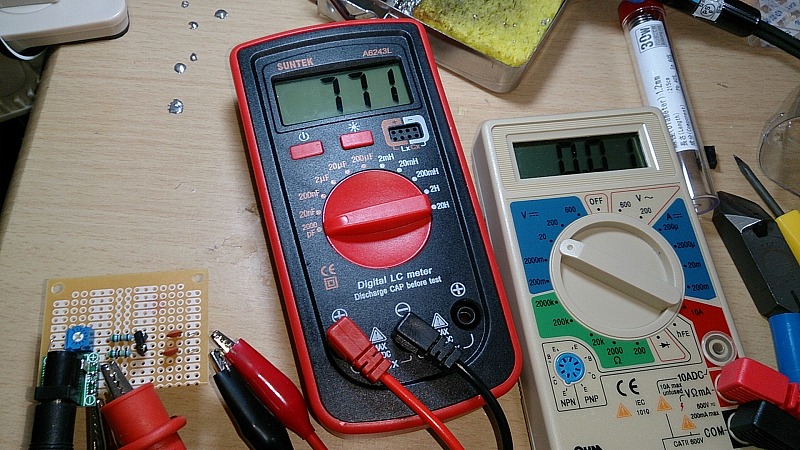

そこで、今回バリキャップ測定が可能になったので、いままで逆に接続していたためにバリキャップが壊れてしまったのではないか？という疑問をこれで確認しようと。。。。

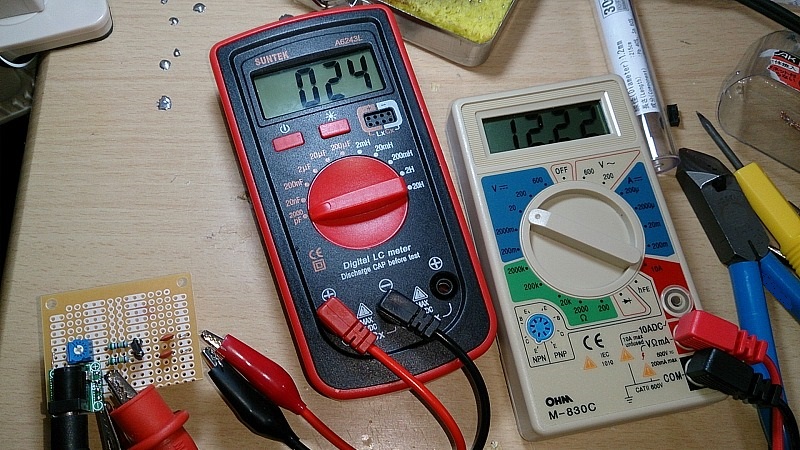

結果、バリキャップは正常動作しています。問題なし、壊れていませんでした。。。。。orz
それならなにが問題なんだろうか？？？ってところです。
回路の半田付け不良か？って見てみましたが特に問題なし。リレーが壊れたのか？とおもいましたが、これも問題なしです。

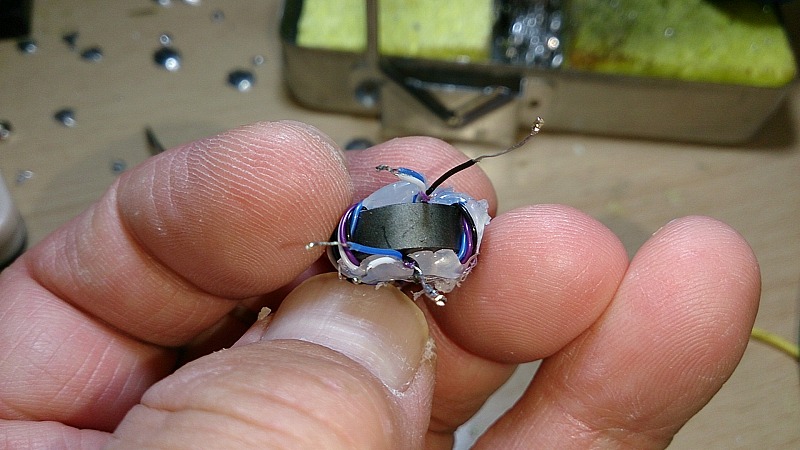

かなり悩みましたが、そういえば、と、トロイダルトランスを今回巻き直しています。まさか、あれか？？？っておもって取り外して見ると、
やっぱり、これが原因でした。できるだけ楽をしようと、またここでも中点の結線方法を間違えてしまっていました。
最初にΔLoopを製作したときは（真面目に作っていたので）間違えなかったのですが、何度も作っているうちに手抜き＆勘違い＆思い込みで間違ってしまっています。。。。。。orz

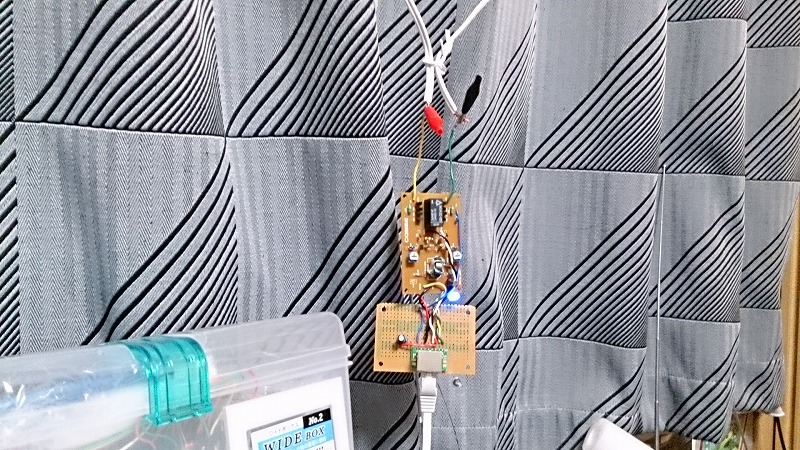

こんな感じで室内窓きわのΔワイヤーに吊るします。

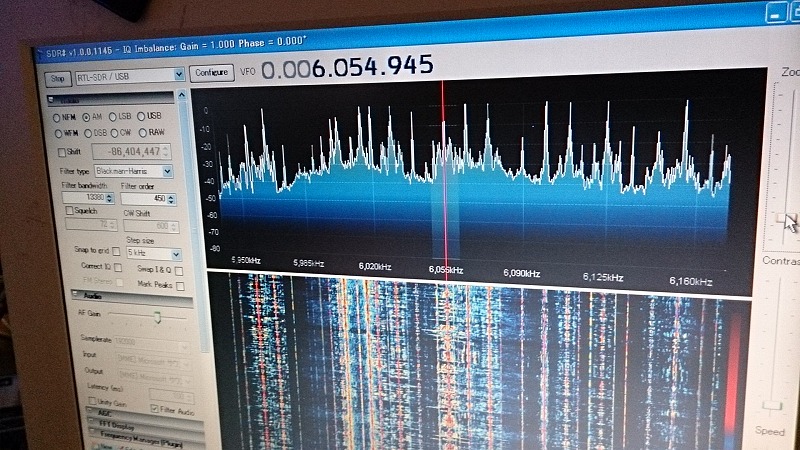

結果、ガンガン入感します。抜群の感度。室内アンテナ状態なのにこの感度はびっくりです。ダイヤルを回すとぐぐっと感度が上がるのが快感です。

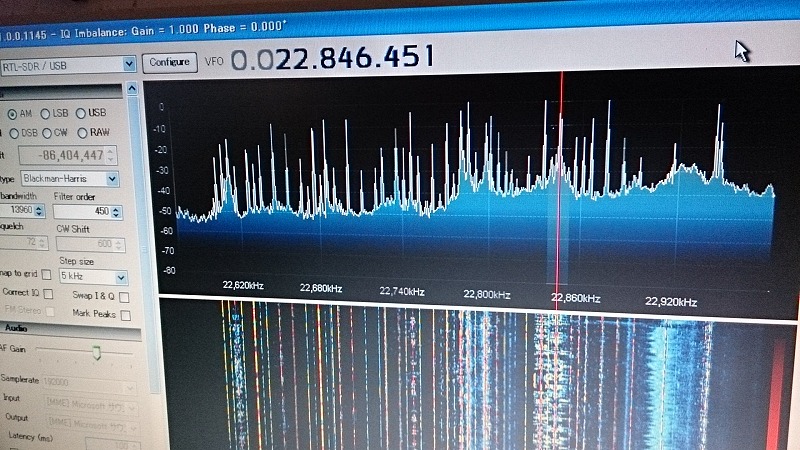

かなり上の周波数帯でもこの入感度。これは驚きました。
これ、マジで野外に立てたいです。しかし、設置できる場所が、いまいち確保できない。。。。。。
やはり何度も実際に自分で作って見ないと気がつかない落とし穴や見逃しがあるものですね。
今回はかなり勉強になりました。
