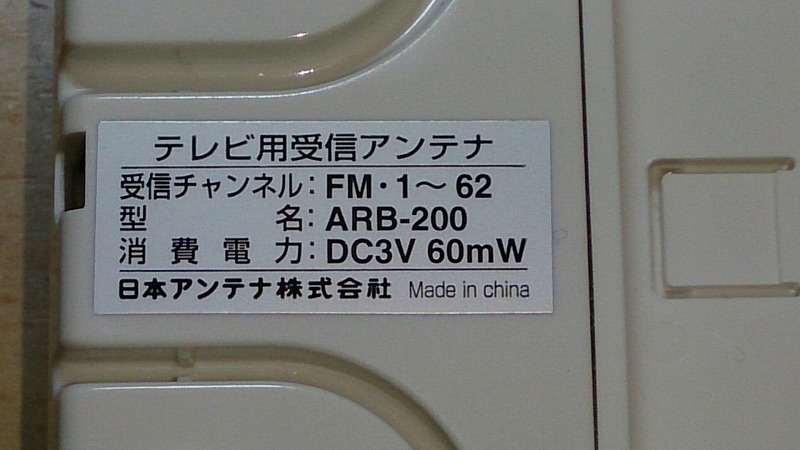

今は使えなくなった、アナログＴＶ用の室内アンテナです。一応３．３Ｖアダプター駆動のブースター内蔵です。
実際、まったく役に立たなかった。（ＴＶ電波増幅しない。）
この形、ΔＬｏｏｐに使えそうに思えませんか？

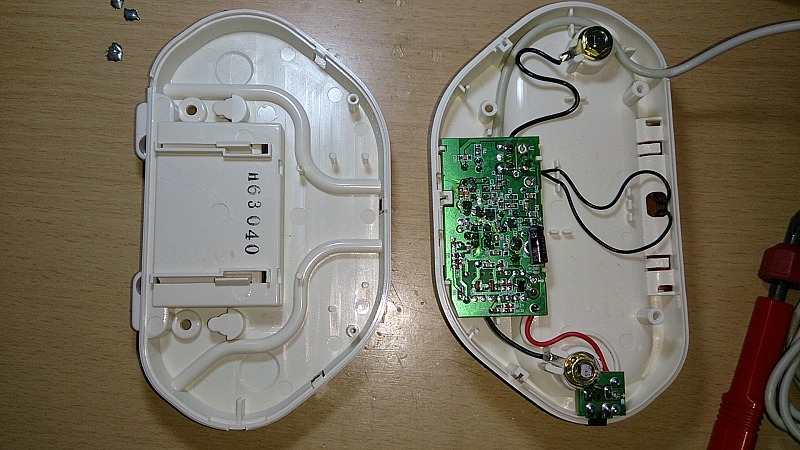

ということで、取り敢えず中を開けてみました。ぱっかん！

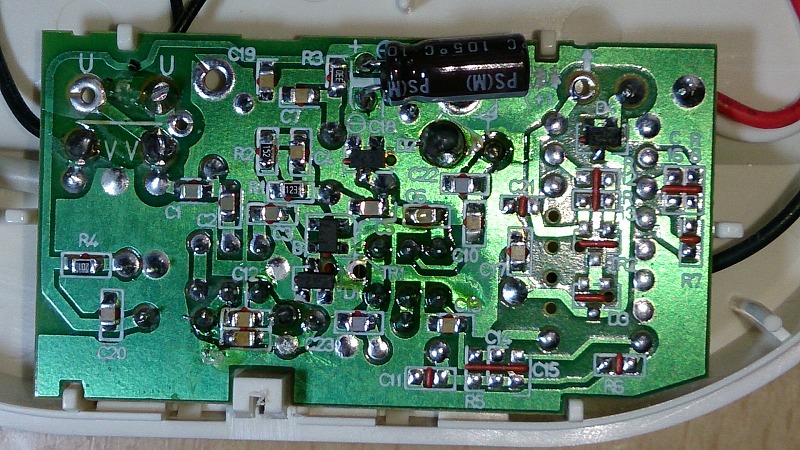

基板、本当にこれでブースター機能しているのかと。トランジスタは見当たらない。４本足の素子があるが、これは３ＳＫのＦＥＴかなにかだろうか？

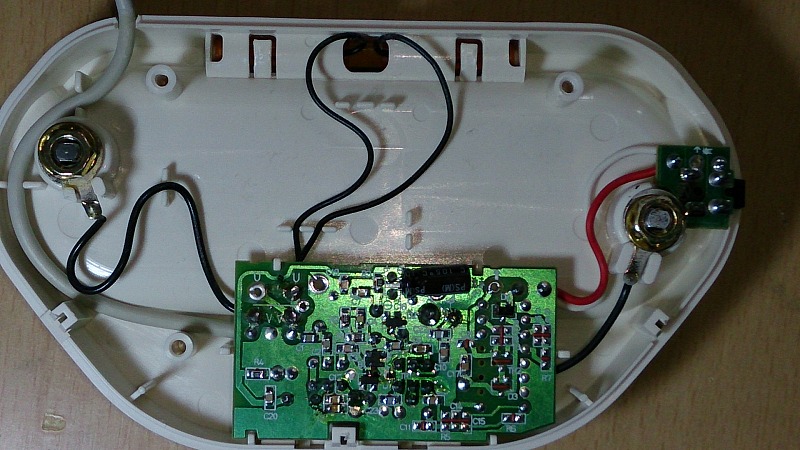

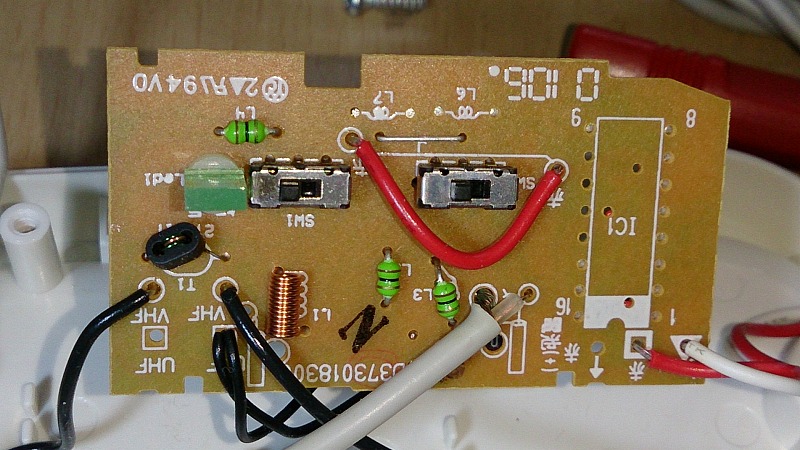

基板表面。ICが実装されていない。それにこっちには能動素子がついていない。コイルと、メガネコアがあるな。
中身の臓物は全て取り外して、ロッドアンテナの基台として使う。

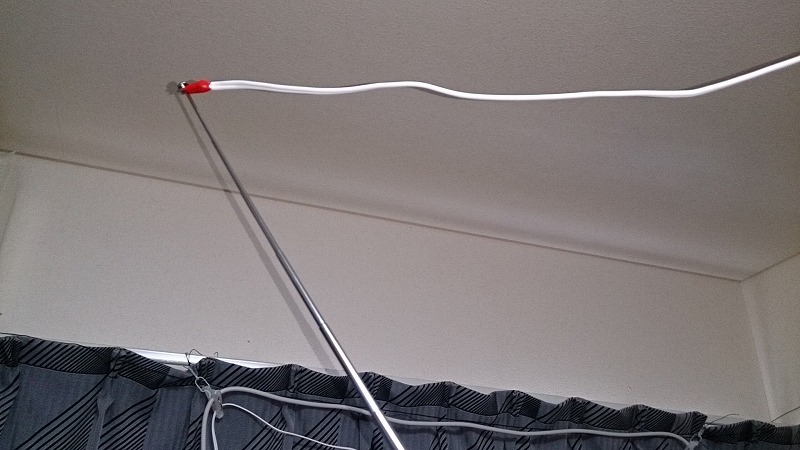

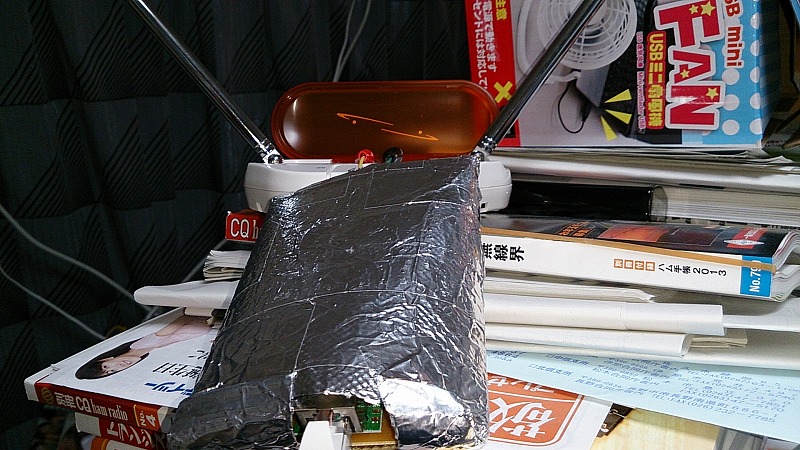

取り敢えず室内に立ててみた。影山Mook本のΔＬｏｏｐ７を接続して実験。
２本のロッドアンテナを電線で接続する。
ラジオNIKKEI第２

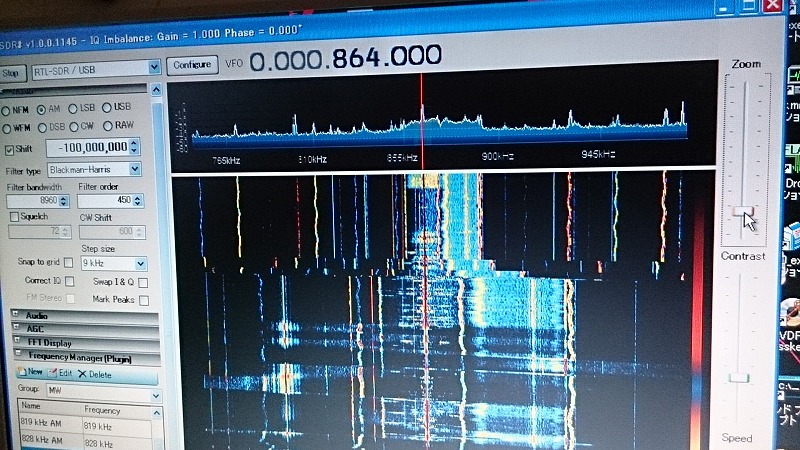

ラジオNIKKEI第１

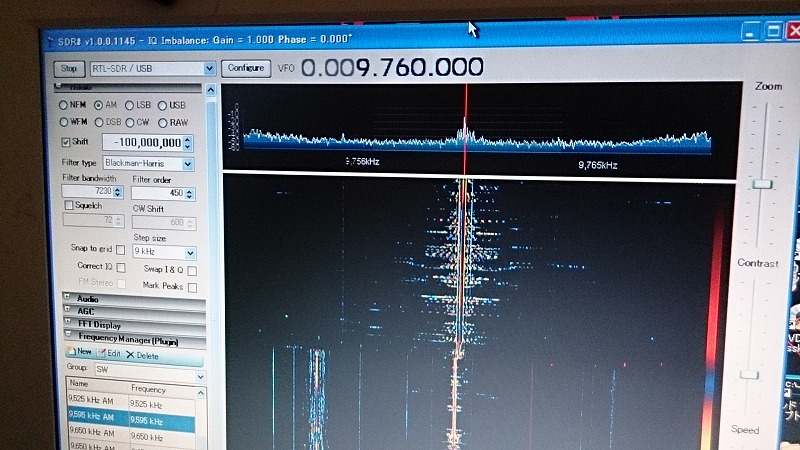

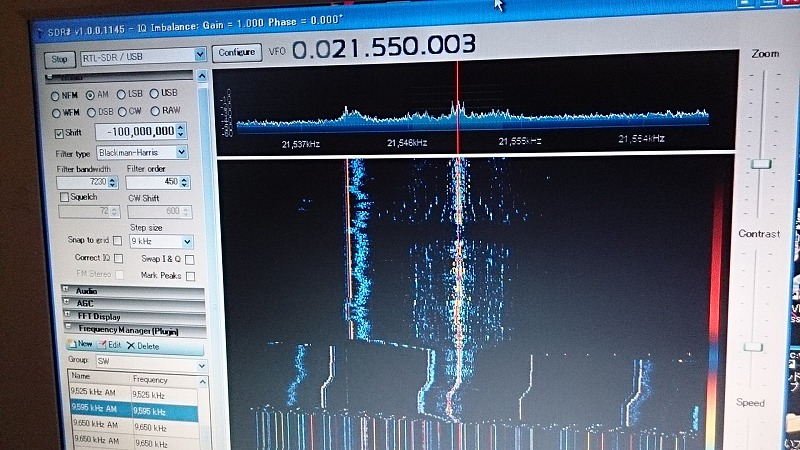

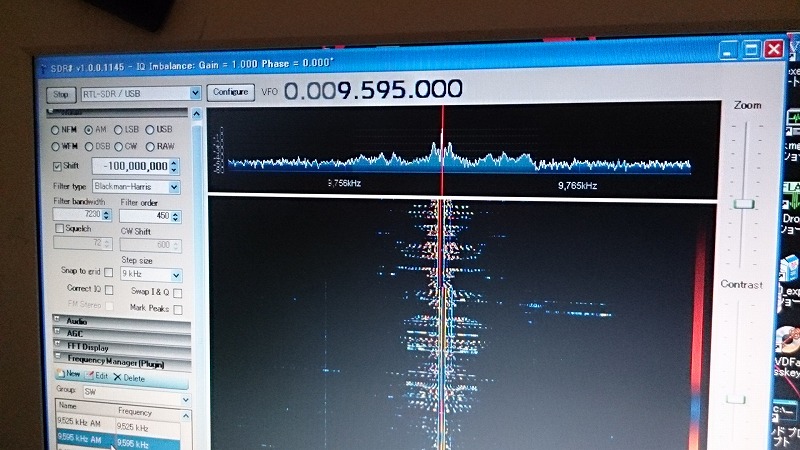

２１ＭＨｚあたりの局も受信できた。やはり小型なのでHIGHバンド側が良いようだ。

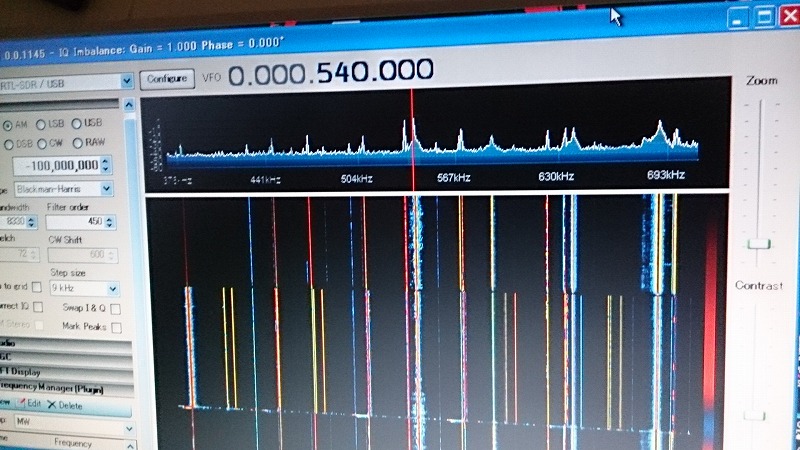

中波モード用インダクタは接続していないが、どうにかローカル局は受信できた。中波HIGHバンドは同調不可だった。

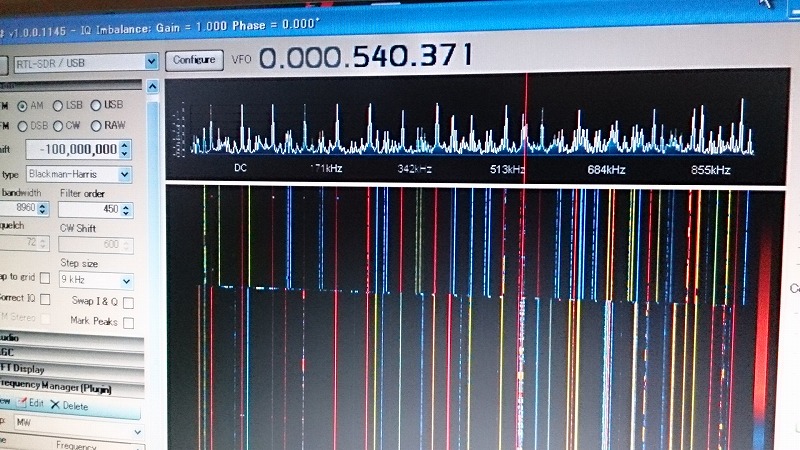

プリアンプOFFだとこんな感じ。
プリアンプONすると、なぜか６４ＫＨｚ周期のノイズに覆い尽くされてしまう。。。。。。
取り敢えず、アナログＴＶ用の室内アンテナのエレメントとケース（基台）を使えばΔＬｏｏｐ用のアンテナが製作できそうだ。
１辺１ｍのでかいアンテナを持ち運ぶのは結構しんどいので、これなら制御部も含めてノートＰＣカバンにいれて持ち運びもできるんじゃあないだろうか。
ということで、目処はついたので、次は制御回路をつくらないといけないなあと。
