昨日使ってみたμPC2746Tを楽に半田付けできるようにと、今回、ピッチ変換基板を購入してみました。

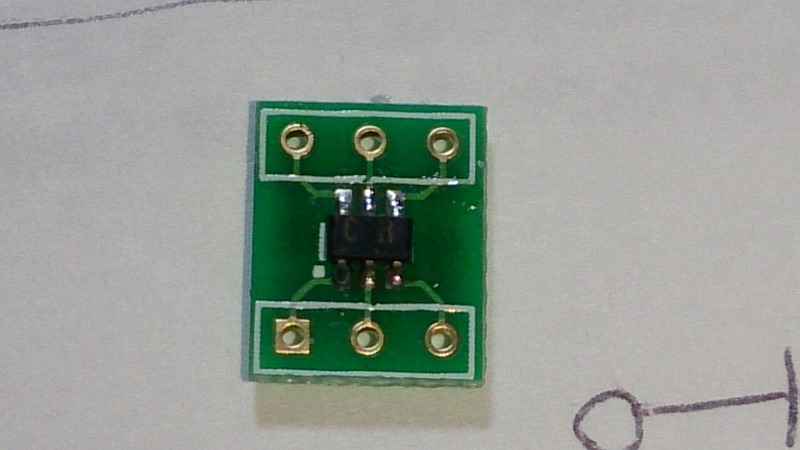

IＣの足のピッチは０．９ｍｍの６ピンミニモールドです。
低周波のオペアンプ用らしく、グランドのベタアースパターンとかはありません。なので、ＦＭ（ＶＨＦ）で使うにはちょっと不安です。
取り敢えず、チップの半田付けは楽にできました。フラックス使用です。

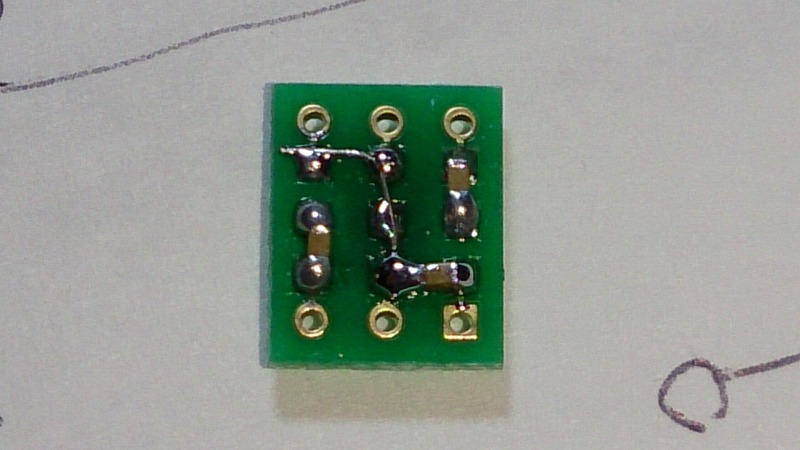

基板裏側にはチップ部品をマウントするランドが設けられてあります。
ＤＣカット用コンデンサやパスコンを実装しています。

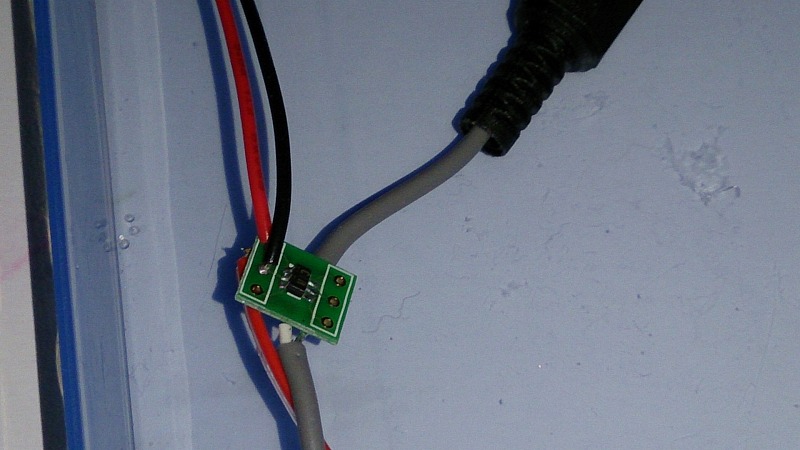

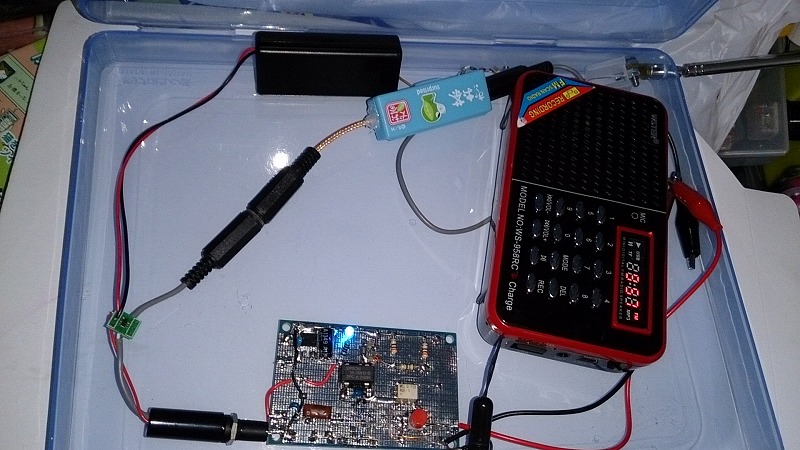

前回のＲＦアンプと置き換えてみました。最初接触がおかしかったのですが、半田付け不良っぽいところをやり直して、ちゃんと動作しました。
これだけで広帯域ＲＦアンプが実装できるなら工数もスペース的にもかなり楽です。
どうやらチップが逝かれたっぽいです。静電気かあるいはショートか・・・・・
保護回路、部品も搭載できない極小構成なのでリスクが大きいというところです。
やはり空中配線に近い状態ですから不安定だったのでしょう。無理もありません。
ピッチ変換基板は役に立ちますが、機器にうまく組み込むにはもうちょっと工夫が必要なようです。
