2015.06.07
カテゴリ： 電子回路ガジェット
しかし、１２Ｖでは電圧が高すぎてモーターはチンチン。今度はモーターがいかれそう。
なので、３端子レギュレータで降圧することにしたが、６Ｖのレギュレータの手持ちが無く、可変レギュレータを使ってみたがうまく電圧が取り出せなかった。
ので、仕方なく８Ｖのレギュレータ（７８０８）を使ってみた。
模型用マブチモーターも買ったので、適当に構成してみた。モーターは定格３Ｖなので別電源だ。

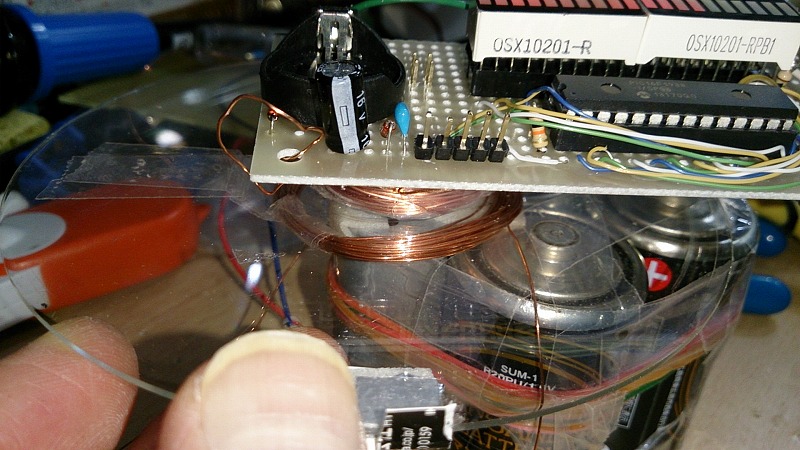

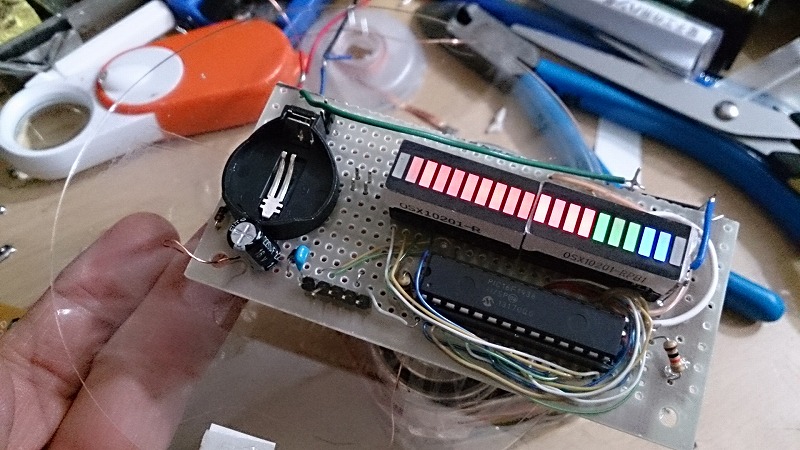

例によって、KENKENさんのバーサライタの下に今回製作したプーリーコイルを接着。

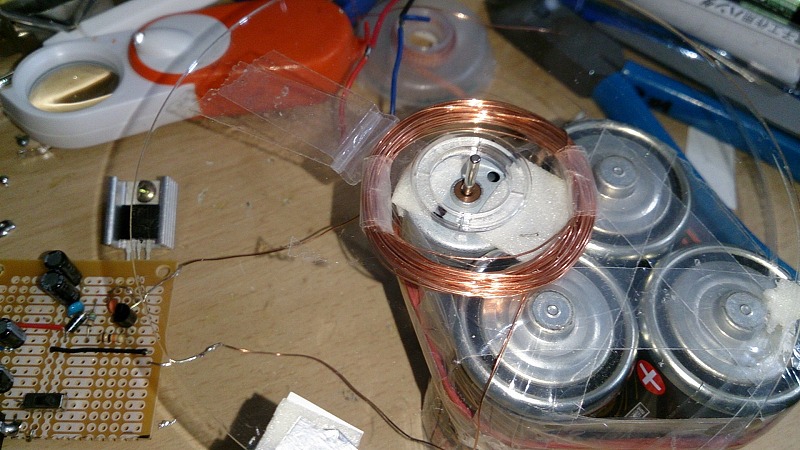

ＤＶＤについていた透明のスペーサを使って送電コイルを取り付けた。本来なら受電コイルと重なるようにしたほうが効率がいいのだが、コイル同士が接触してしまう危険があるので、上下に分離してレイアウトしてみた。
とりあえず、これで十分動作する電力は供給できるようである。
動作テスト。

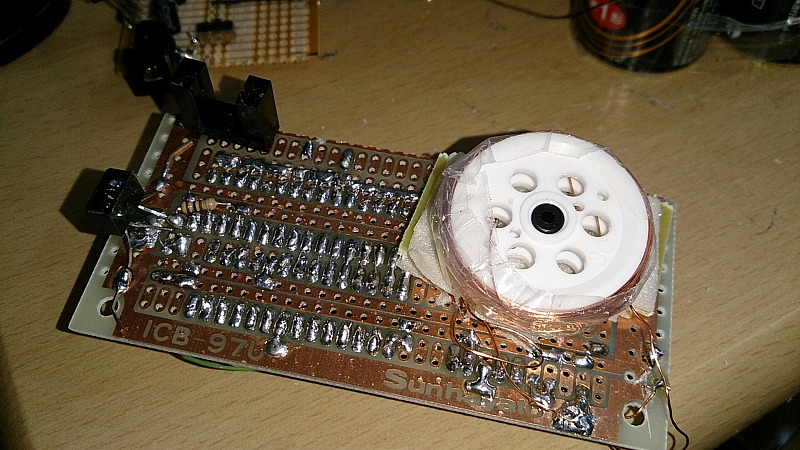

それにフォトインタラプタ（反射、透過どっちも）ではどうしても原点検出が出来ない。前回のように、ＩＲ発光ダイオードとＩＲフォトダイオードを別々の単体で使わないとダメなのか。。。。。
