CD2003GPでＦＭ／ＡＭラジオ試作実験２

カテゴリ：自作ラジオ

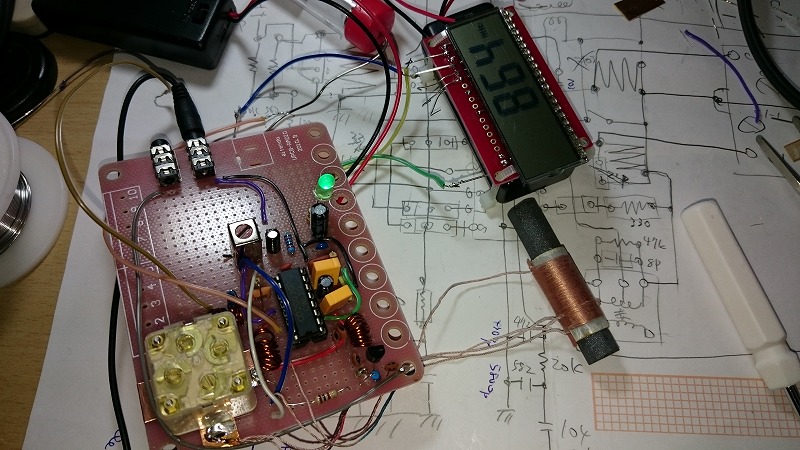

中華モールからアナログラジオＩＣ、ＣＤ２００３ＧＰを大量に購入したので、早速作ってみた。
前回、バリキャップ１ＳＶ１０１を使って試作したが上手く放送局に同調できなかったので、今回はバリコンを使って試作してみた。
まず周波数表示があると無いとではまったく試作効率が変わるので、専用に周波数カウンタを組み立てた。今回はＦＭ＆ＡＭ両用にするので、切り替えで使えるように。
そして、いままで自作ラジオを１０号機＋１まで試作している経験から安定動作させるノウハウの蓄積により、ＦＭラジオが上手く動作させられた。んぷ
実は最初起動時、ノイズばかりで放送局に同調しなかったのだが、周波数カウンタをつなぐと５０ＭＨｚ台という状況。なので、空芯コイル（Aitendoから購入）をいじってそれをＦＭ放送局のある周波数まで引っ張りあげることによって放送局が同調できるまで漕ぎつくのにほとんど時間はかからなかった。（要するに、周波数カウンタの恩恵がどれだけ大きいか！ってことだ。）

ＦＭ側の周波数カウンタとの接続は、ＯＳＣコイルから２ｐＦのセラコン経由で直結でカウントできている。

さて、次はＡＭ用のバーアンテナ（これもaitendoから購入）とAMのOSCコイルを接続してＡＭラジオ（信越放送）受信中。４５５ＫＨｚのセラミックフィルターを２段使っているので、まあまあ選択度は良い。
５００～１０００ＭＨｚ辺りの感度は非常に良いが、それ以上の周波数になるとガクっと感度が落ちる。

ＡＭ側の周波数カウンターにはＡＭのＯＳＣコイルから８ｐＦで直結。こちらもプリアンプ無しでカウントできた。

ＡＦアンプはまだ製作していないので、１００均でかったボリュームアンプとイヤホンで聞いている。音質は高音強調な感じでキンキン。
ＦＭ側はセラミックディスクリミネータと抵抗器で検波しているが音が割れ気味。なぜかＮＨＫ－ＦＭのみ音も感度も良く受信できている。
