2017.01.05

ヘッドホンアンプ用の電源を作る。（その３）負電源

カテゴリ：市販電子回路キット

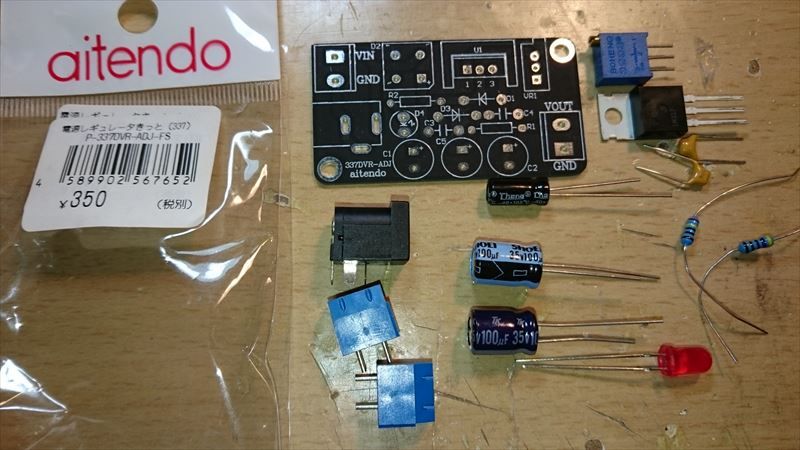

電源レギュレータきっと（337） [P-337DVR-ADJ-FS]
保護用ダイオード(IN4007)とヒートシンクは自前で用意。LEDを緑に交換。LED電流制限抵抗を１KΩに交換。その他、下記記事の変更あり。

ヘッドホンアンプ用の電源を作る。（その３）負電源
その２で組み立てた正電源（317版）と対になるキット。これも購入して箪笥の肥やしになっていたもの。今回組み立ててみた。

負電源用のキットにも保護用ダイオードは入っていいなかった。実は回路が間違っていて（ダイオードを取り付けると正常に動作しないため？）確信犯的に同梱していなかった模様。
電解コンデンサの耐圧はこっちは３５V品でOK。

チョンボの多いaitendoのキットなので、事前に回路を確認する。現物の基板には黒いレジストがかかっていて回路を確認できない。

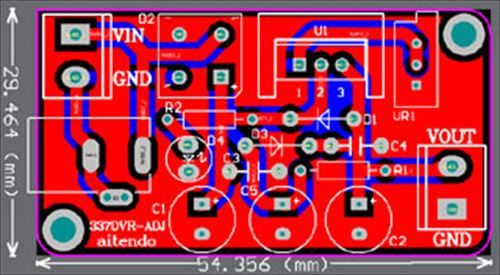

仕方がないので、Webページの画像で確認すると。。。。。。。やはり、おかしい。
負電源なのに（負）出力に電解コンデンサのプラス側が接続されている。マイナス側がGNDだ。

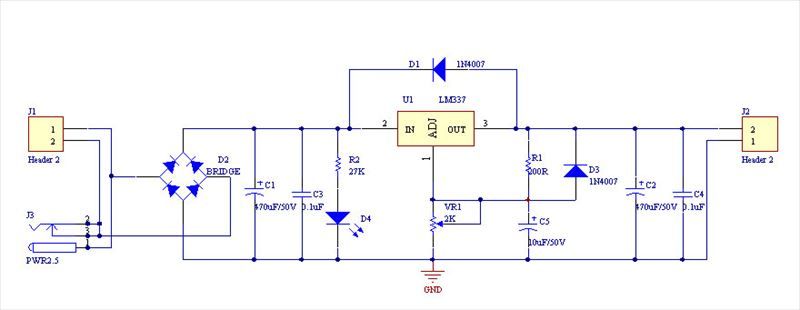

回路図を見ると、、、、、、、、、、これ、正電源の回路図じゃねｗｗｗｗｗ

データシートの（参考）回路図はこれ。通常、GNDラインより下にーVoは書かれる。その方が
わかりやすい。

ついでにネットでググってみた結果、通常の（両電源）製作品はやはりこういう構成になるはず。

結局、LM317正電源用の回路をそのままLM337負電源用に移し替えただけでPCBを製作した、ということが判明。
ということで、やはりaitendoだなあ。。。。。。。orzと。
試作も動作確認もしていないんだろうな。客からクレーム来たら個別に対応（返金）とかなんだろうな。。。
この商品も既に在庫なしになっているし。
皆さま、ご注意ください。

ちなみに、今時点でaitendoのWebサイトに掲載されている両電源（LM317/LM337使用)のキットは回路が正常のものになっている、、、、ようです。（確証はありませんが。。。。。）
