2024年11月16日

テーマ：電子工作(538)

カテゴリ：電子工作

その回路図。当回路は5.0V出力のDC-DCコンバータです。当該回路への電源として出力18V 4.22AのAC-DCコンバータを使用します。DC-DCコンバータのメイン素子はSI-8050HFE。最大出力は5.5A（5.0V）でスマホ充電器には十分な性能です。回路はSI-8050HFEのデータシート掲載のものとほぼ同様です。

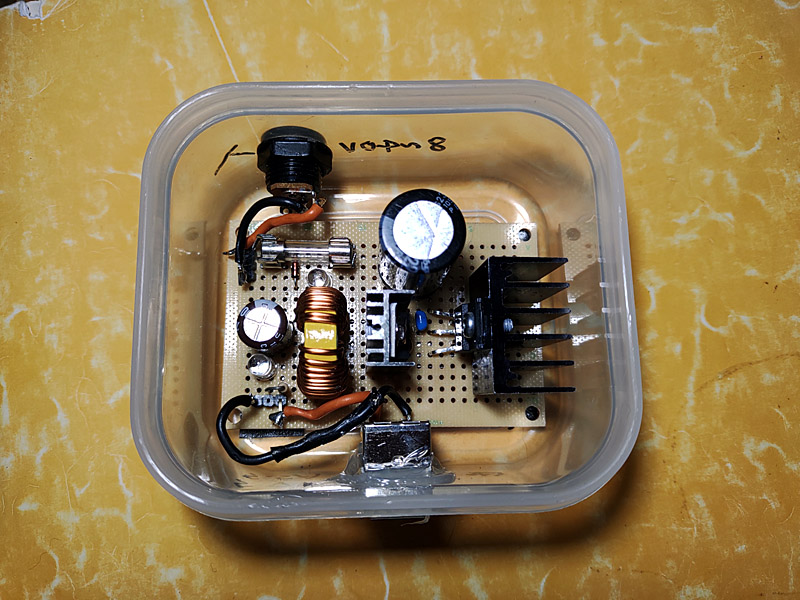

完成の様子。

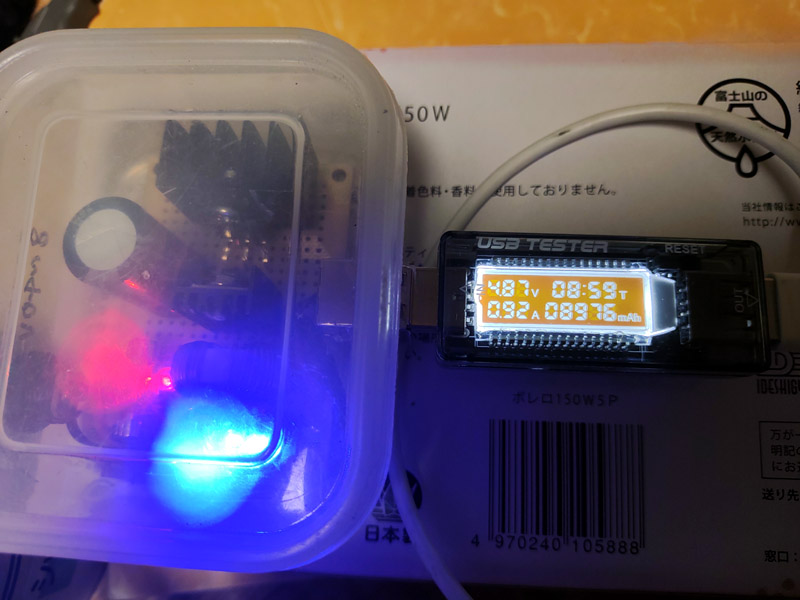

実際に充電している様子がこちら。スマホバッテリーは残50％ほどでの充電です。なんと電圧低下を起こして4.87V、0.92Aまで落ち込んでおります。これでは前述の100均充電器となんら変わりません。

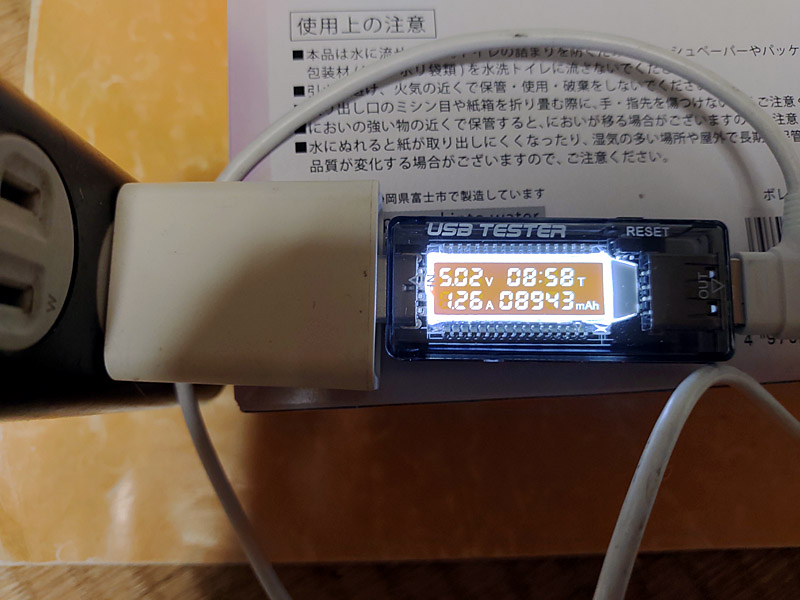

ちなみにスマホ純正の充電器での性能がこちら。同じく残50％での充電です。5.02V、1.26Aと素晴らしい性能です。

トロイダルコイルもショットキバリアダイオードもデータシート指定のものより電流値が多いものを使用したのにもこの体たらくです。一体、どういうことなのでしょう？　コイルのインダクタンスは100uHが指定されていますがもう少し小さい方が良いのかもしれません。手持ちがないので今は交換しようがありません。ともかく、今回の製作は失敗でありました。
