TaylorのHD211Cという真空管

(1)

テーマ：オーディオ機器について(3920)

カテゴリ：真空管

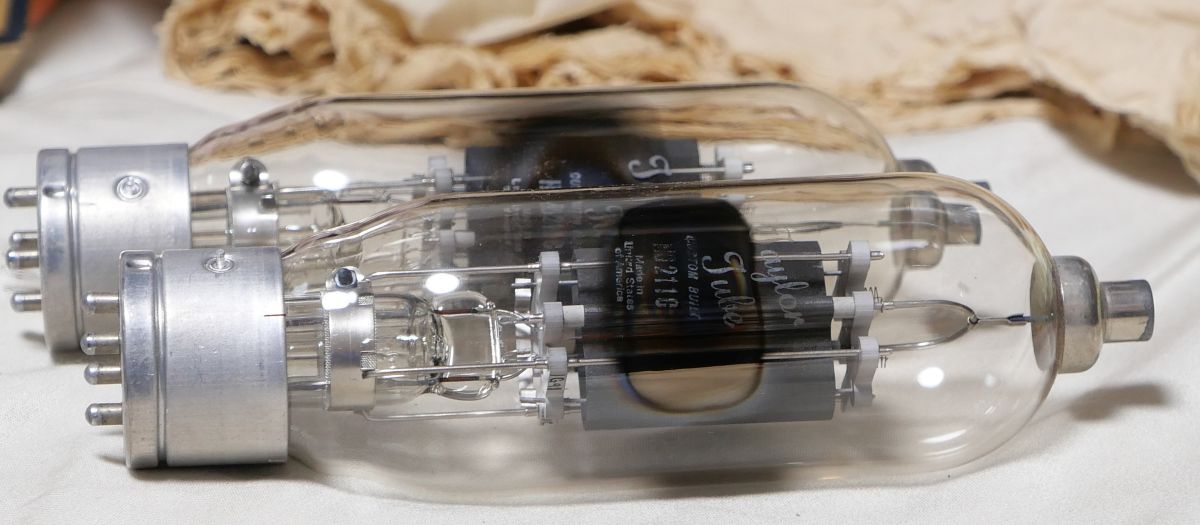

TaylorのHD211Cという真空管を紹介します。

211というだけに211系でしょうかね。

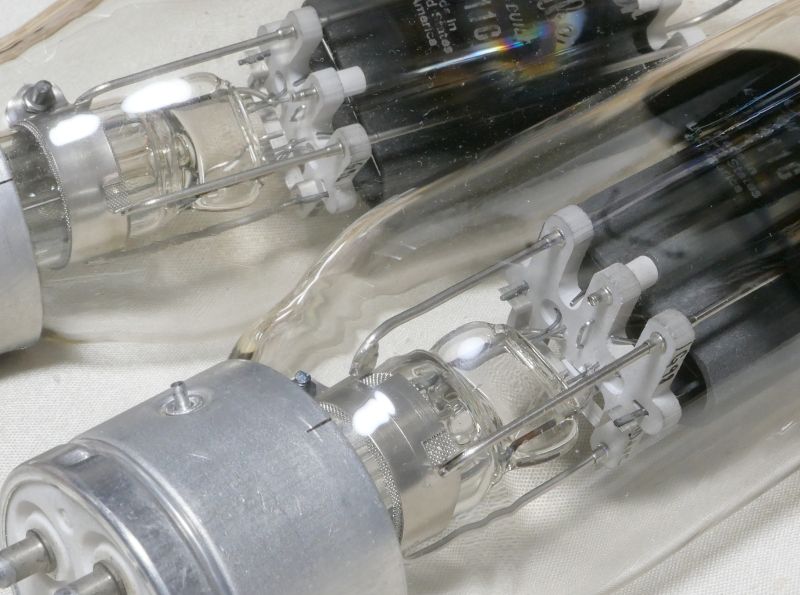

バルブが物凄く大きいので電極が小さく感じますね。

頑強な造りですね。

製造はRCAかGEでしょうか。

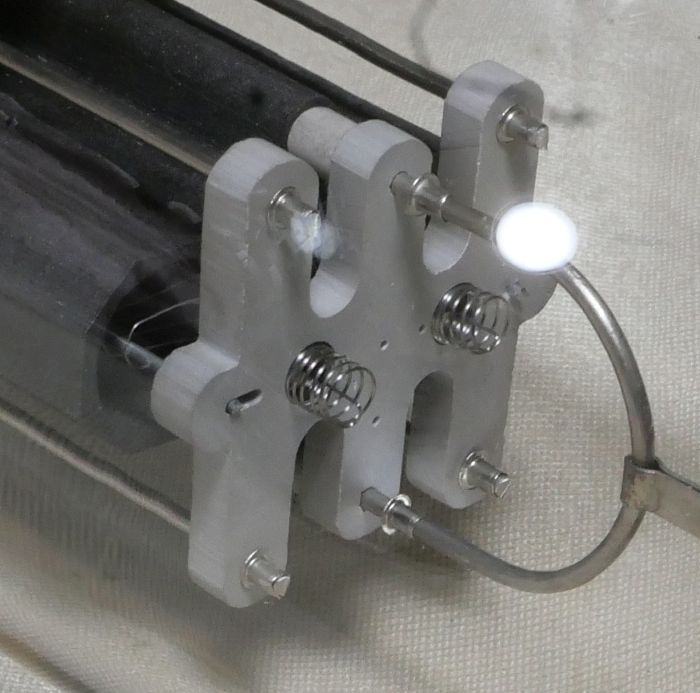

フィラメントは2点吊り。

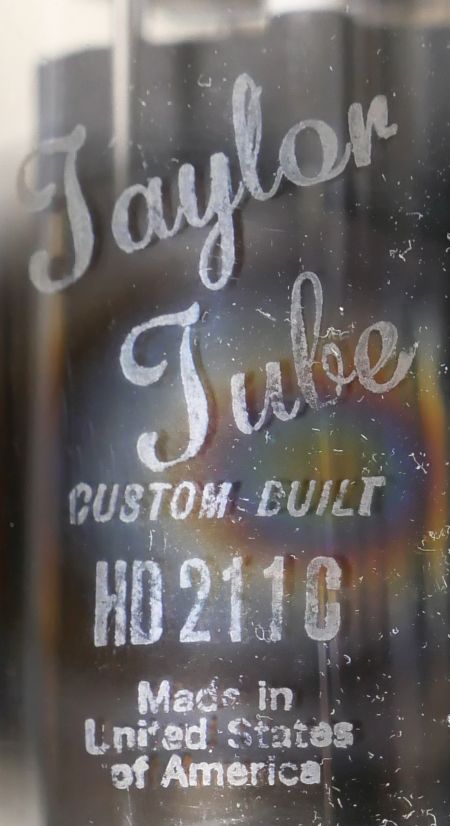

Taylor Tube
CUSTOM BUILT
HD211C

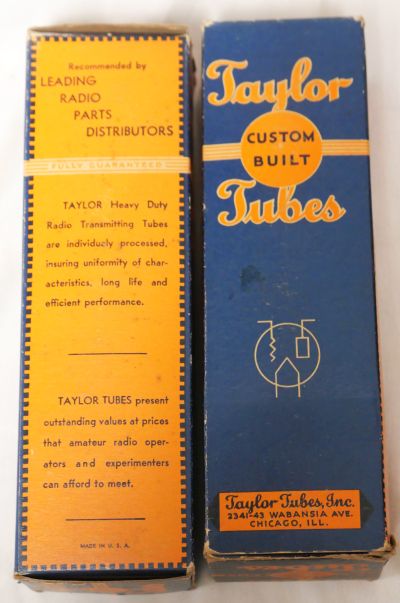

箱はTaylor定番の箱です。

HD211Cの印字。

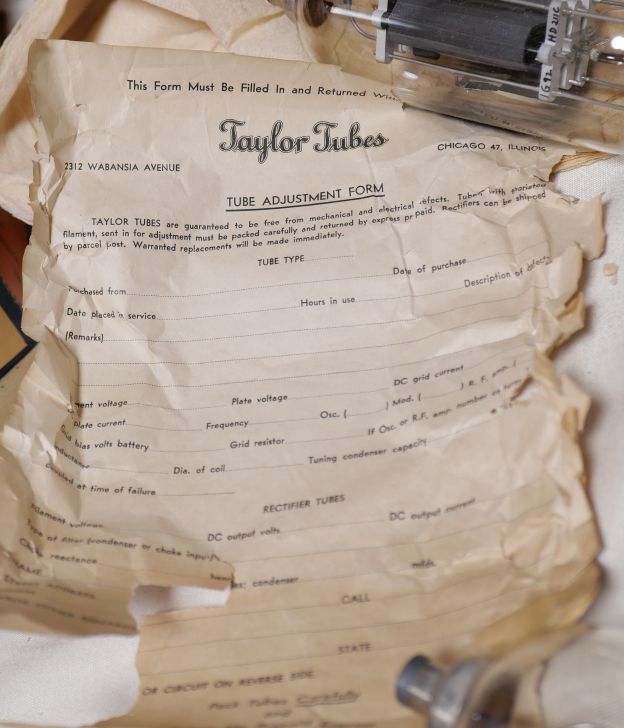

ワランティと思わしき紙。

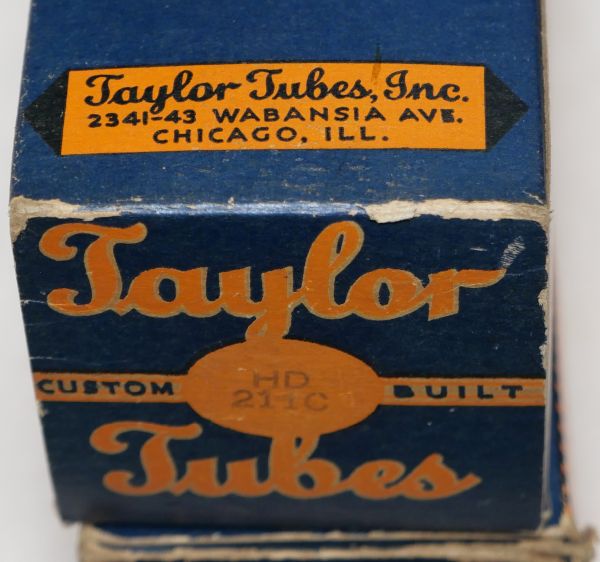

箱の住所が異なっていますね。
現在はWABANSIA通りという名前は存在しません。西WABANSIA通りは有ります。

HD211Cの規格は Taylorの規格表 が参考になります。

Ef=10V, If=4A
rp=3000Ω
gm=4300μS
μ=12V/V

Gd=7.5W

211が旧型75W新型100Wに対する150Wですから、 FEDERALのF123A に近いのかなという印象です。

オーディオ用A級で使うのはどうせ30～70Wのプレート損失内で完結する回路を組むので、あまり気にならないかな。
そもそも、それだけ出力を得るには巨大が出力トランスが必要となります。

etracerで特性を測定しましょう。
フィラメント電圧を10Vと9V、700Vで86mAになるところで比較してみます。

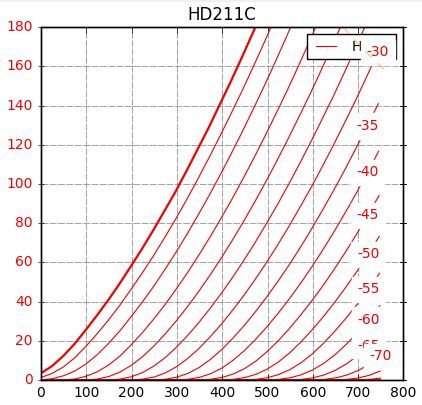

【1本目】
Ef=10.0V, If=3.26A

Ep=700V
Eg=-42.4V
Ip=86.42mA
rp=2495Ω
gm=4286μS
μ=10.7V/V

Ef=9.0V, If=3.03A

Ep=700V
Eg=-41.0V
Ip=86.39mA
rp=2556Ω
gm=4174μS
μ=10.7V/V

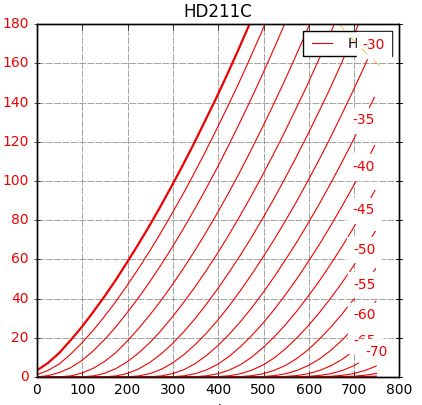

【2本目】
Ef=10.0V, If=3.48A

Ep=700V
Eg=-42.7V
Ip=86.30mA
rp=2473Ω
gm=4295μS
μ=10.6V/V

Ef=9.0V, If=3.25A

Ep=700V
Eg=-41.3V
Ip=86.30mA
rp=2535Ω
gm=4214μS
μ=10.7V/V

フィラメント電流は10V時に4Aではなく3.3Aくらいですね。ここをどう解釈するか。
フィラメント電圧は9Vでも十分なエミッションが得られることがわかりました。定電圧低電流域を使い数W程度の出力を目的としたオーディオ用途では十分でしょう。
フィラメント電圧を低めると良くない説がありますが、 真空管のコアな世界「トリエーテッドタングステンフィラメントの実態」 によると、実用的な時間では殆ど劣化しないということです。極端に電圧を下げ色温度を下げるなど、極端な使い方でない場合でない限りは使える印象です。

若干ですが、211よりrpが低くgmが高い印象です。

グリッド電圧-5V～0Vの間が狭いのが気になりますが、実動作にて0V付近まで振らないのあれで気にならないと思います。
