今回は修理です

家の中のものがよく壊れます（笑）


今回は冷蔵庫のＬＥＤライトです

ウチの冷蔵庫は日立R-HW-52K（2019年製）





冷蔵庫内の電気はＬＥＤのようで明るくて良かったのですが、

いつか半分点灯しなくなりました(いつかは忘れた）

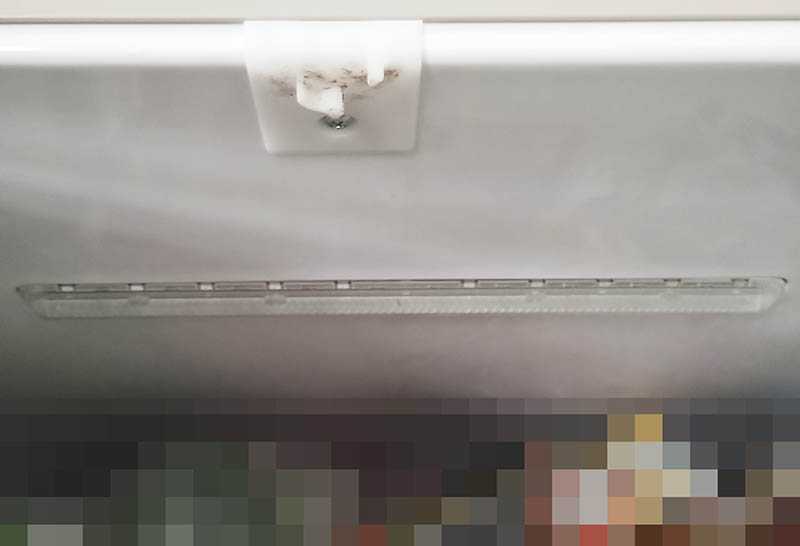

そしてつい数日前に全く反応せず暗い冷蔵庫に





冷蔵機能が壊れているわけではないため、使えないわけではないですが、

修理で呼ぶようなものではないだろうと思って自分で交換してみました

（出張修理だとけっこうするらしいし）



いつものようにネットで状況確認

カカクコムの書き込みなども見ると自分で交換できないわけでもないらしい

また、この庫内灯って壊れやすいのか書き込みも多い。。

どこかに手順を書いたものがあればと思ったけど、

適当に検索しているから見つからず

この商品の販売しているサイトにアドバイス程度の記載があった程度


ま、商品が見つかったので、注文することに


「日立  冷蔵庫用ランプコナイトウ(LED) R-HW62S 620」というらしい

​
日立 パーツ HITACHI 【R-HW62S-620】 ​

↑は楽天値段高めだったので、

実際にはAmazonで購入しちゃいましたけど💦

(Amazonで「R-HW62S 620」で出てくるはず)

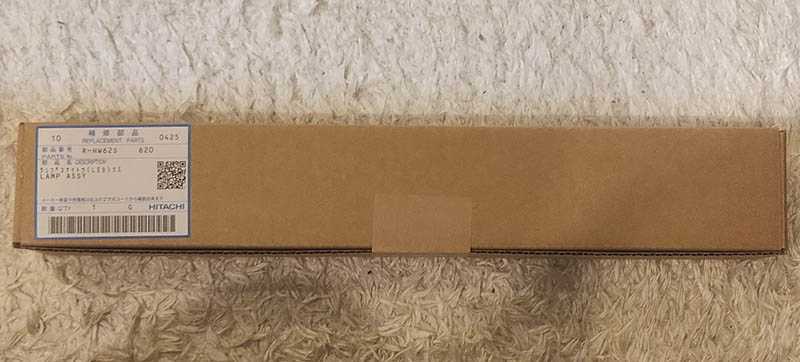

で、さっそく注文したものが届いたので開封

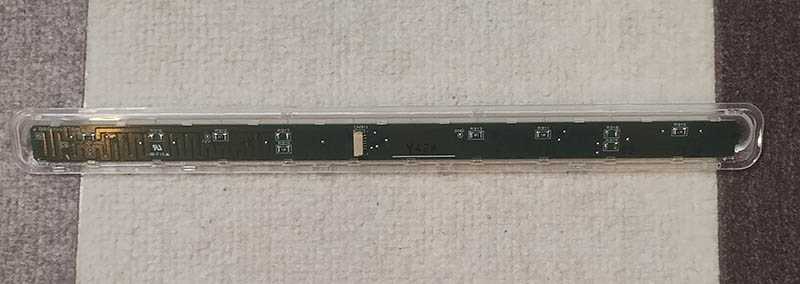

冷蔵庫の中には壊れた庫内灯が残っているため、見比べてませんが問題ないでしょう

庫内に取り付ける爪の数が手前と奥で数が違うので、手前と奥を確認する必要です

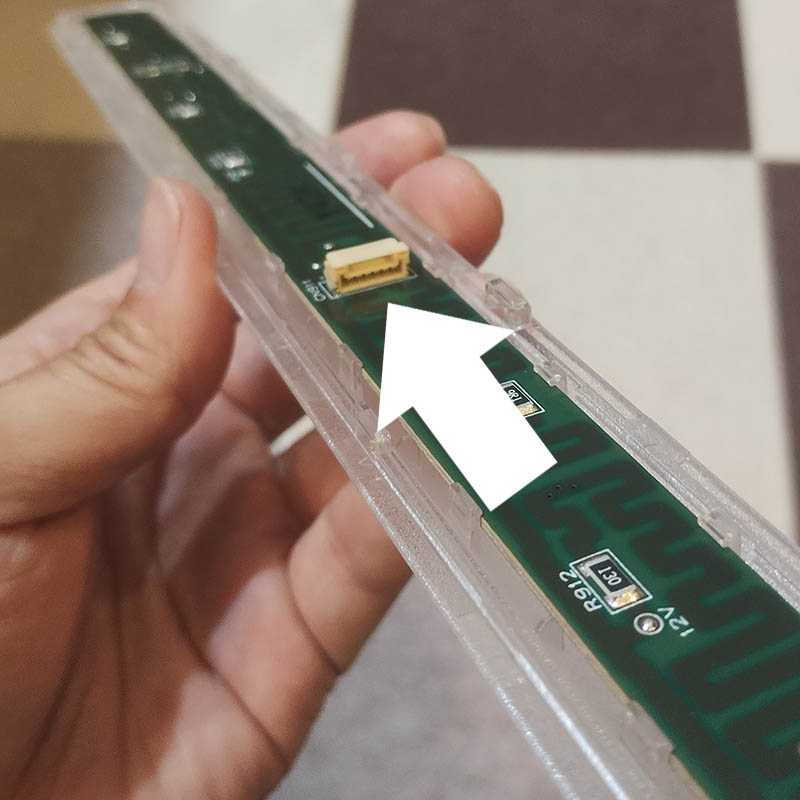

コネクターを取り付けるところを観察

あとで分かるんですが、矢印の向きで差し込むだけなんですけどね




それでは、冷蔵庫内に移ります

冷蔵庫を止めて、食品をすべて外に退避して・・・ってことはやりませんでした

何度もドアを開けては、内部構造を観察して出来ることを確認してます

ようするに、

​​交換作業はそんなに難しくはない です ​​

とはいうものの、どこからどのように外したらよいか迷います、きっと

​古い部品の爪を壊して取り外し、
新しいものを取り付けました​

こうすれば、冷蔵庫の中にものがあっても問題なく交換が出来ました



そして、やり方ですが・・

マイナスドライバーを右隅のところに差し込み、プラスチック部分を壊しました

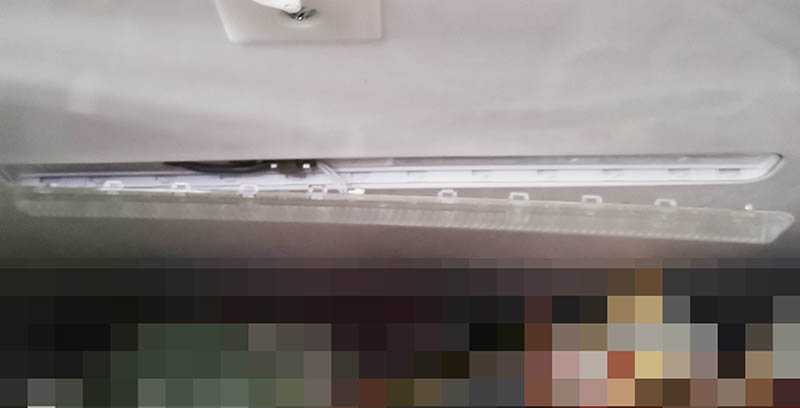

ちょっとわかりにくいですが、右端の爪が壊れています

この後左隅の爪も壊しました



手前の爪が外れますが奥側は残りますが、これは手前に軽く引き出せば外れます

​



あとはコネクターを外します

意外とこのコネクターが外れにくいです

それは コードの余裕がないため外れにくく、

そしては取り付けにくいです

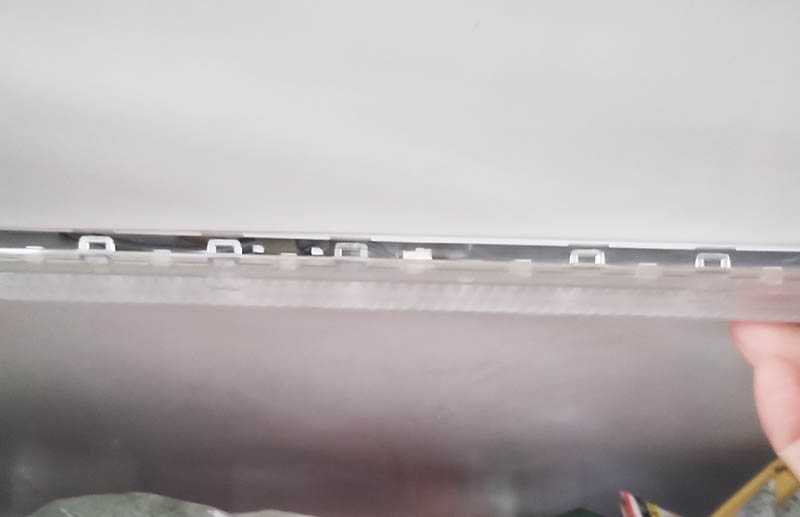

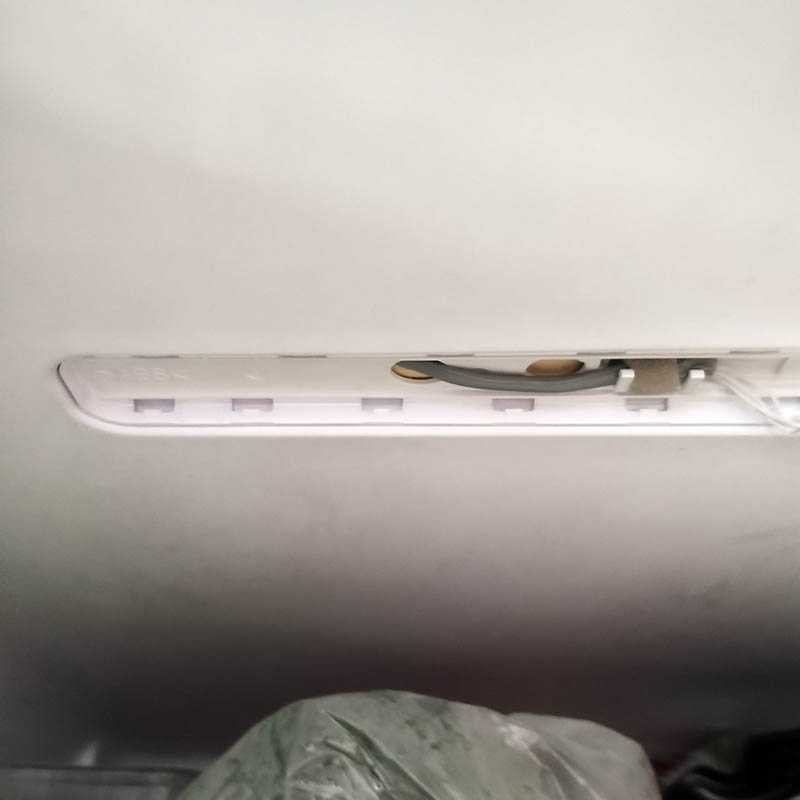

ちなみに、外れた後の形状はこのようになってます

爪の引っ掛ける部分がこのようになっているので、参考まで

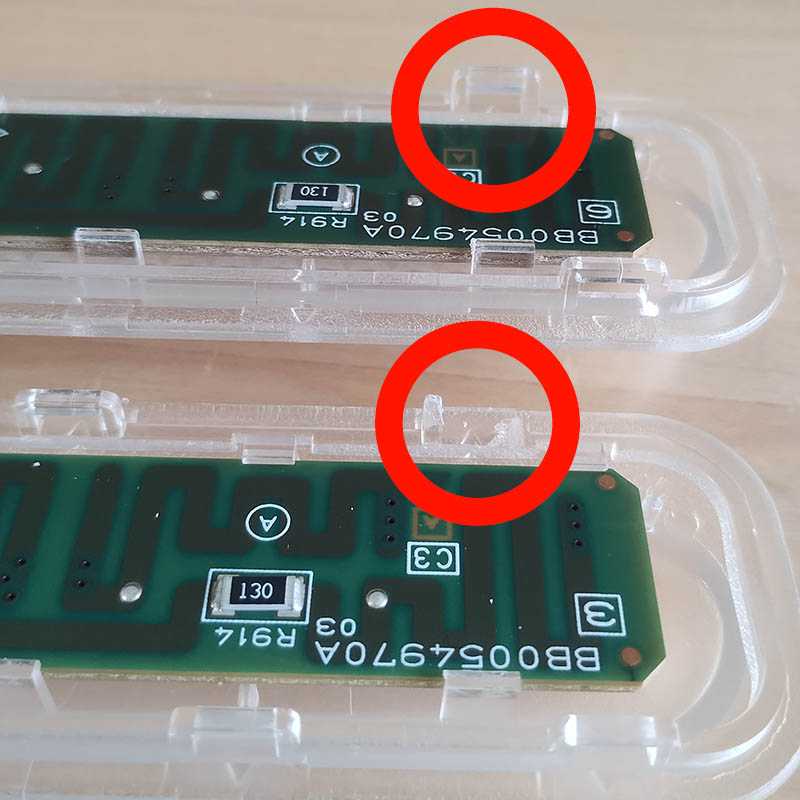

新旧部品を並べてみました

先ほどの爪ですが、このように割れてます、どうせ使わないからどうでも良いけど（笑）




コネクターを差し込みますが、先ほど書いた通り、

非常にコネクターの短く取り付けは悩みます

冷蔵庫内に食品を入れて行う場合は、一発ではできないので、試行錯誤が必要です（笑）

一度コネクターの形状と差し込み方をイメージしてから行うと良いかと思います

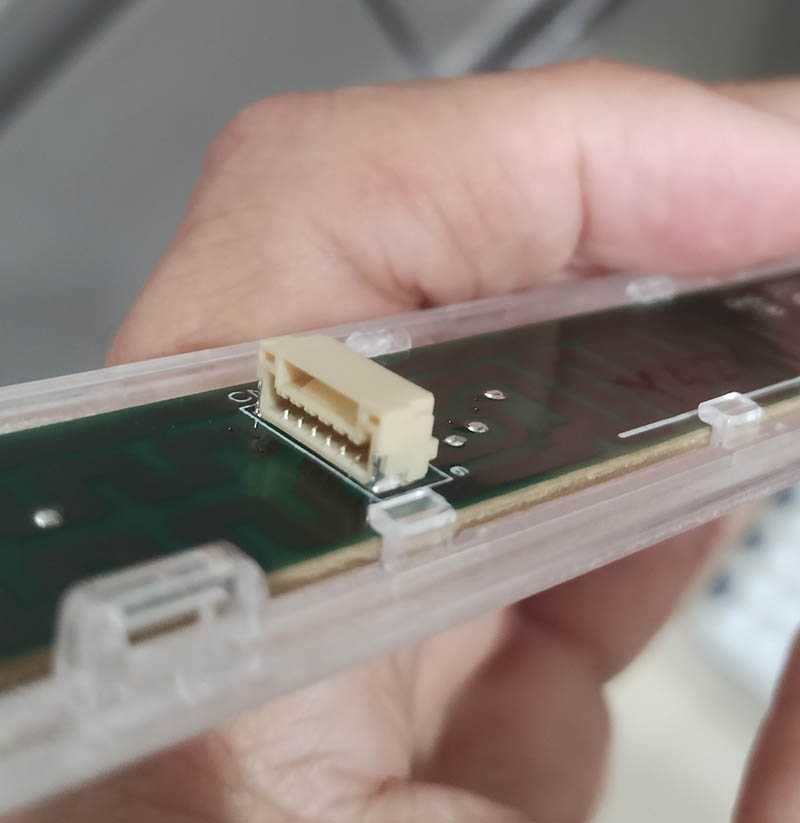

画像では中央の白いところがコネクターになります

ちょっとわかりにくいけど



そしてこちらが差込口

うまく入らず悩みました



しかし、コネクターが入ってしまえばこっちのもの

光を取り戻しました（笑）

取り付けるためのはそんなに難しくありません

軽くたたけば、爪がうまく挟まりば取り付けられます




交換したら神々しい光で食品がいきいきしてます（笑）

おかげさまで出張費もかからず部品代だけで済み、最小限の出費で済みました

個人的な意見としては、

「爪の構造が分かる人で、古い部品が壊れても良いと思っている」

という人なら試しても良いのかもしれません


電源も落とさず、冷蔵庫の中身も取り出すことなく交換することも可能なので、

もし困っていたらぜひやってみてください！！
