November 4, 2012

ＡＴＶフォグランプの取付

(5)

テーマ：ＡＴＶ(146)

カテゴリ： ATV

いや、ここまで分解しようとは思ってなかったんですけどね。

接点だけ磨こうとしたらビヨーンとバラバラになってしまいました。

部品が小さすぎて、元に戻すのに苦労しましたわ。

どう組んであったのか分からなくて、右のブレーキスイッチを外して確認しましたよ。

さて、フォグランプを落札してしまいました。

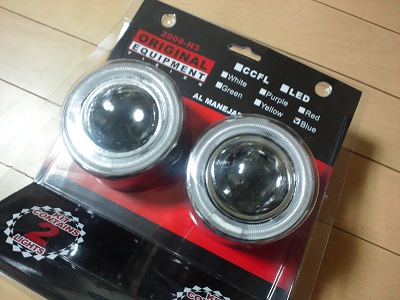

ﾌｫｸﾞﾗﾝﾌﾟ購入

ハロゲン５５Ｗ×２のＬＥＤイカリング付きです。

なぜかパッケージから出した写真が無い？？

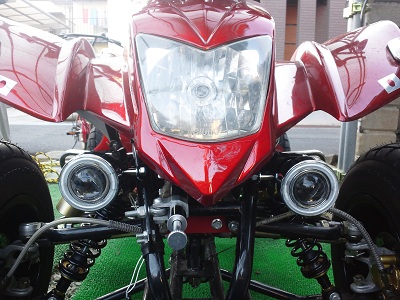

ﾌｫｸﾞﾗﾝﾌﾟ取付状態

取付完了です。

フロントバンパーが付いていた穴を利用しました。

長めのボルトに余っていたスペーサーを通して取り付けています。

後は配線です。

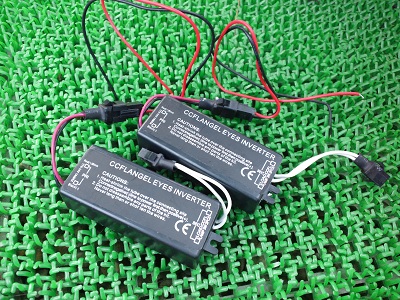

ｲｶﾘﾝｸﾞｲﾝﾊﾞｰﾀ

イカリングはインバータが付属しています。

これは配線ボックス（ヘッドライトの裏側）の中に入れておきました。

フォグランプとイカリングは別々の点灯スイッチにすることにしました。

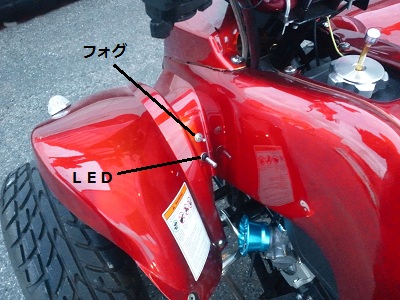

ﾌｫｸﾞLED点灯ｽｲｯﾁ

イカリングは他のＬＥＤスイッチと連動にしました。

フォグランプは単独です。

配線はプラスマイナス線だけなので簡単です。

ちなみにスイッチは防水ではありませんので雨の日は走れません。

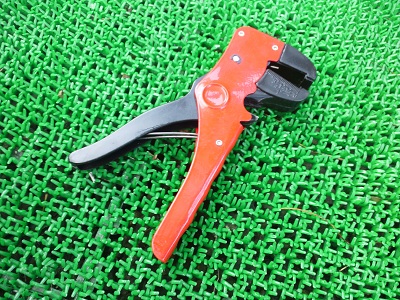

ﾜｲﾔｰｽﾄﾘｯﾊﾟｰ

いつ購入したのか覚えていませんが、工具箱の中に入っていました。

存在を忘れていましたわ。

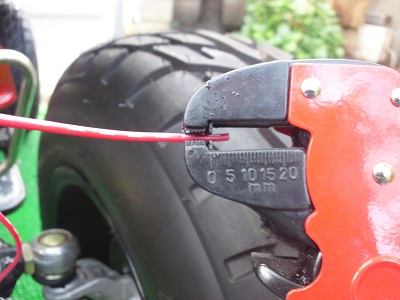

ﾜｲﾔｰｽﾄﾘｯﾊﾟｰﾋﾞﾌｫｱ

電線をこうやって挟んで、

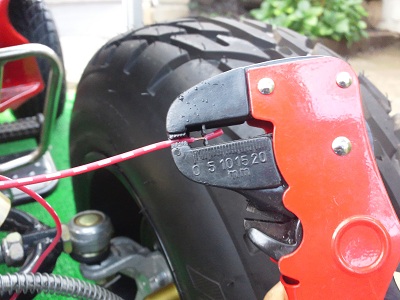

ﾜｲﾔｰｽﾄﾘｯﾊﾟｰｱﾌﾀｰ

グイッと握ればニュイッと剥けます。

これは便利。

暗くなるのを待って点灯確認します。

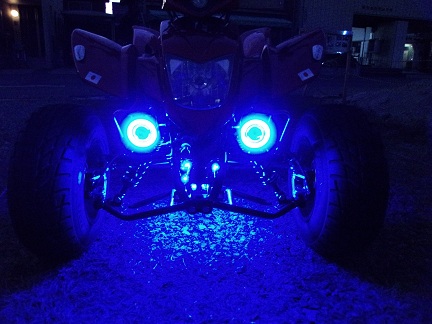

点灯比較LEDのみ

まずはＬＥＤのみ。

こりゃ目立つなー。

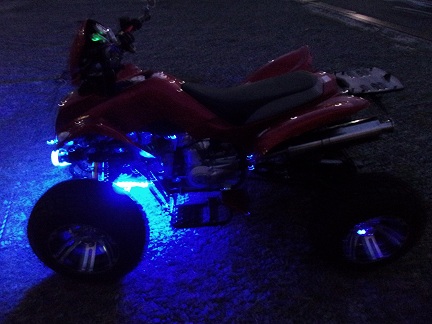

LED点灯側面

横から見るとこんな感じ。

フレームに取り付けたテープＬＥＤとコラボレーションだ。

でもリア周りが少しさみしい感じがするね。

そういうわけで今日テープＬＥＤを落札しておきました。

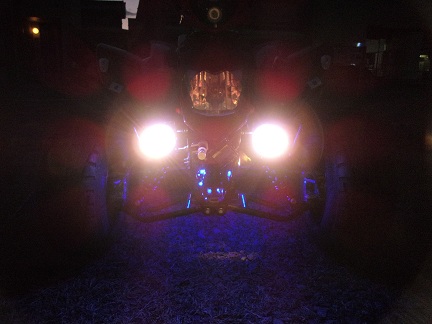

点灯比較ﾌｫｸﾞLED

フォグランプを点灯するとこんな感じ。

イカリングがどこに行ったか分かりません。

あと、フォグランプの色がオレンジっぽいのがちょっと気に入らない。

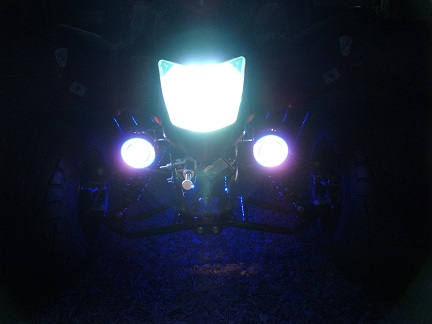

点灯比較LEDﾌｫｸﾞHID

ＨＩＤまで点灯するとかなり明るいです。

ＨＩＤが白なのでフォグランプの色も合わせたいところですな。

ちなみにイカリングとＨＩＤだけだと、

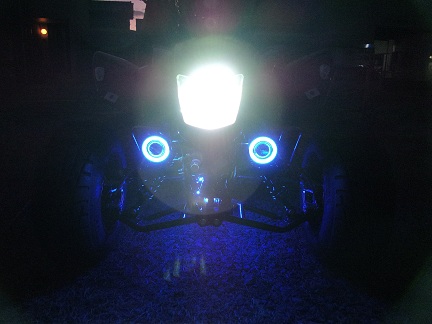

点灯比較LEDHID

こんな感じです。

これが一番かっこいいかも。

ところでフォグランプは５５Ｗ×２です。

つまり合計１１０Ｗです。

ＨＩＤが２５Ｗなのにフォグランプが１１０Ｗですぞ！

こりゃ充電が追い付かないのではないだろうか。

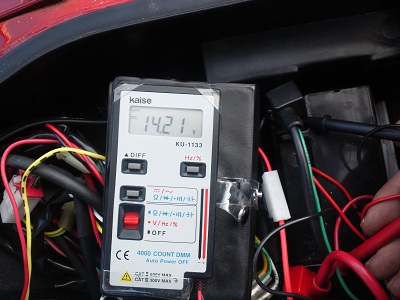

電圧LEDHID点灯

ＬＥＤとＨＩＤを同時点灯の場合の電圧は１４．２１Ｖで充電されます。

ところがこれにフォグランプも点灯すると、

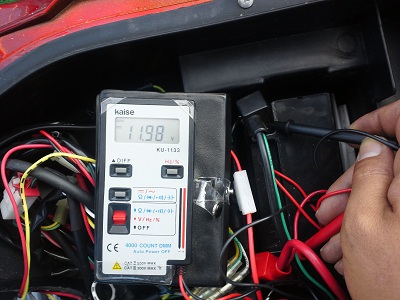

電圧LEDHIDﾌｫｸﾞ点灯

１２Ｖ切ってきたー！

ダーメだこりゃ。

まあこれは予想通りなんです。

なんで５５Ｗ×２を選んだかというと、イカリング付ではこれが一番安かったからです。

フォグランプに求めたかったのは明るさではなくファッション性なので、ハロゲンバルブをＬＥＤバルブに交換しようと思っています。

ていうか今日もう落札しました。

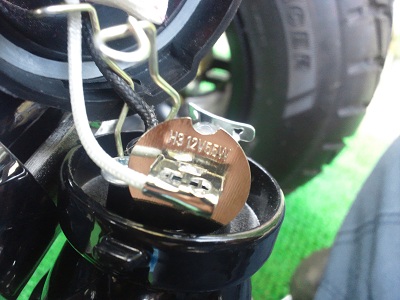

ﾌｫｸﾞH3ﾊﾞﾙﾌﾞ表記

フォグのバルブを見てみると「Ｈ３　１２Ｖ５５Ｗ」と表記してありました。

なるほど、Ｈ３ってバルブなわけね。

バルブの形式に関しては無知だったので勉強になります。

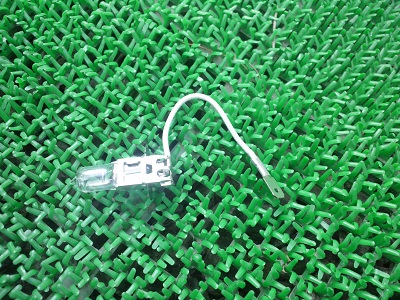

ﾌｫｸﾞH3ﾊﾞﾙﾌﾞ

Ｈ３バルブはプラス線のコードがくっついているんですね。

知らなかったから初めガラス部分を引っこ抜こうとしてしまいましたわ。

どう考えても抜けそうになかったのでネット（ていうかヤフオク）で調べて分かりました。

「中国人めー、変なバルブ使うなよー。」と思った自分が恥ずかしいです。

ちなみにフォグランプの製造国は書いてなかったので分かりません。
