水槽冷却ファンをゴソゴソと！

テーマ：暮らしを楽しむ(401147)

カテゴリ：アクア

先日自作水槽冷却ファンの電材について紹介しました。今日はゴソゴソ工作した報告です。

ここに書いた方法はあくまで私個人の作業報告です。
誤った作業は火災等につながる可能性がありますのでくれぐれもご注意ください。
作成したコネクタ等を水槽周りで使用する際は、高い位置に引っ掛けたりビニールテープを巻くなどし、
結露した水がコードを伝って端子部分に流れてこないように配置してくださいね。

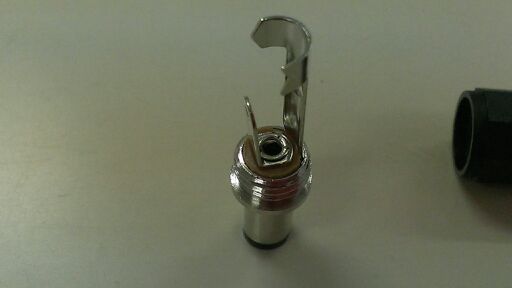

プラグ単品はこんな感じです。クルクルまわすと金属部分と樹脂部分で別れます。

左の短いほうがプラグの内側、右の長いほうが外側に接続されています。

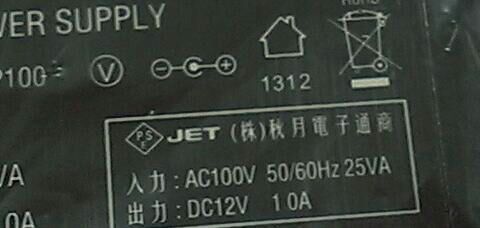

こちらは電源アダプタの表示ですが、中央上に、
プラスが内側でマイナスが外側ですよとのマークが書いてます。

基本的に端子への接続はこれでいいでしょう。

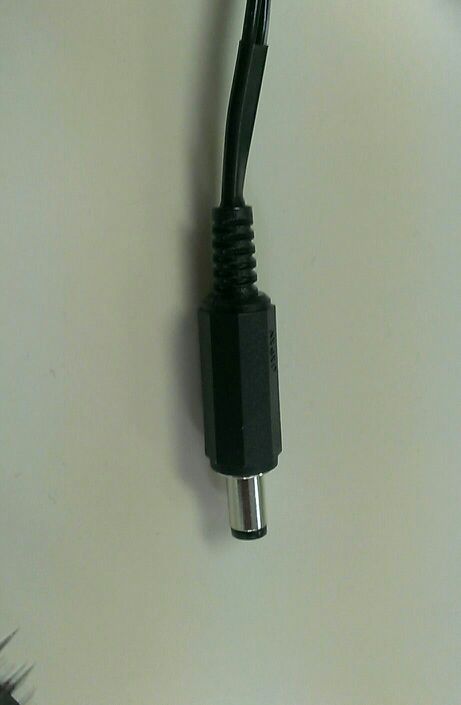

片側にジャックが接続済みの商品を加工する際は、コードの模様を確認してください。

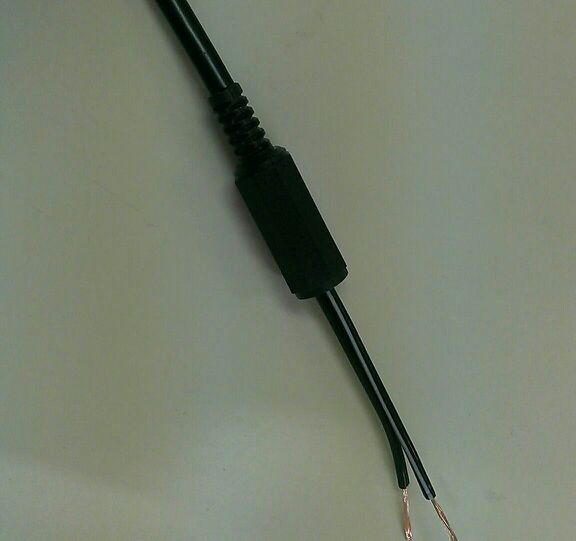

白い帯が印字されている方がプラスのコードです。マイナスは基本無地になっていますよ。

金属部分を取り付ける前に確実に樹脂部分をコードに通すことをお忘れなく！

私は一応熱収縮チューブも通してます。

いくつもやってるとうっかり忘れることがあるんですよね〜。

はんだづけした後で気付いたらちょっとだけ落ち込みますよ

そして完成！

はんだ付けシーンは無いのかって？

ないです！

下手なはんだ付けを見本として載せないほうがいいだろうという判断です！

↑これはひどい！なんという責任逃れ！

はんだ付けのテクニックなんかはググれば上手な方のサイトがいくらでもありますのでそちらを参考にお願いしますね～。
m(_ _)m

最低限書いておくと、被覆を長く剥きすぎてプラスとマイナスの芯線が触れ合わないように気をつけましょう！

はんだ付けのあとそれぞれに絶縁のビニールテープなんかを巻くと安心感が増しますね。
