2015.01.25

ハスラーラゲッジボード自作！その1

テーマ：暮らしを楽しむ(401136)

カテゴリ：クルマ

さて今日はハスラーのお話。

登山前日に車中泊する際、荷物があるため完全なフラットにはせずに後部座席は立てたまま寝てます。

ラゲッジスペースに荷物を詰め込んで寝るためラゲッジは結構ギュウギュウ。

リアを開けてちょっと荷物を出そうとしても上にリュックなんかが積み重ねてあって取り出すのが面倒でした。

そこで欲しかったのがラゲッジボード。

ハスラーパーツラゲッジボード【スズキ純正部品】 MR31S オプションアクセサリー用品純正

ならば自作だ！今日は朝からコーナンプロにGO！

先日はバイク用のフックを後部座席横に取り付けた話を書きましたが、

今回はラゲッジスペースにある同じ4箇所のメスネジを利用してラゲッジボードを取り付けます。

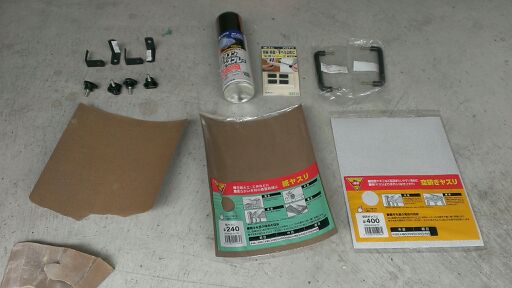

必須なものは

・ボードを乗せるL型金物×4
・金物をハスラーに止めるM6ネジ×4（普通のネジやボルトでもいいですが、手で回せるように頭の大きなものにしました）

[TRUSCO]TRUSCO ファイブロブノブボルト Φ35 M6X10 TFKB1M6X10［生産加工用品機械部品ノブトラスコ中山(株)］【TC】【TN】

あとは好みで
・塗料を塗るか壁紙みたいな防水シートを貼るか

さらにこだわる方は
・紙やすり#120#240（塗装の仕上げ用に#400）
・防震ゴム×4

単なる思いつきで
・取手×2（取り付け取り外しの際に持ちやすいように）

こんなところでしょうか。

他の方を参考にしながら自らざっくり採寸したところボードの寸法は1140×260。それの角2箇所を105×60で落とせばピタッとハマりそうです。

ちなみに後部座席を目一杯後ろに下げると、取り付けメスネジが隠れちゃうのである程度前にしておく必要がありますよ。

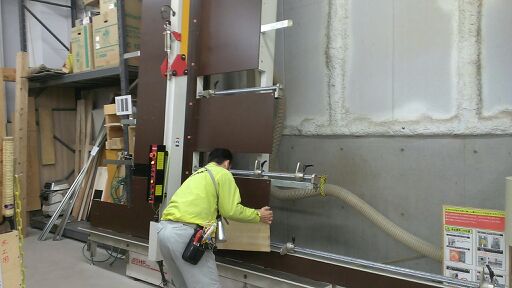

計画が決まって物が揃えば次は木材カットを頼みます。パネルソーで1200×300の板を1140×260にしてもらいました。厚みは18mmの板です。

ちなみにコーナンプロだとメール会員になると10カットまで無料。

トイレの個室内や店内壁にポスターが貼ってると思うのでQRコードを読んで登録するとお得ですよ。

初回登録特典でメジャーか除菌ハンドジェルも貰えます。もちろんメジャー。

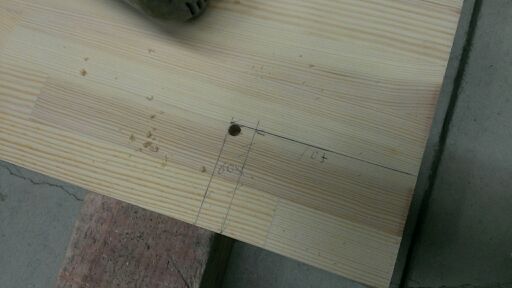

ここでもひと工夫。落とした部分の内向きの角がピンと直角だとあれなので事前にドリルで穴を明けときます。

ケガキ線上じゃなくて角から両側にドリルの半径分中に入った所に明けます。角に接するような穴を明けるということですね。

これで内角が丸みを帯びてくれます。ホントはもう少し大きなＲにしたかったのですがホルソーを置いてなかったので小さくなっちゃいました。

一度引いたラインが間違ってるのはご愛嬌。差金の幅を含むのを忘れてました。
↑多分職人さんならわかってくれるあるあるネタです。

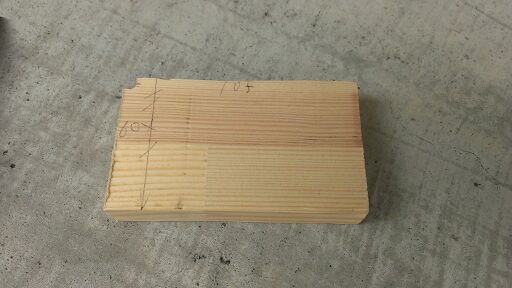

では開けた穴めがけて両側からカットし、出た端材がコレ。

ここからはもう個人のこだわりになりますが、サンダーを借りてあらゆる角と辺の面取りです。

柔らかい木材ですので軽くなぞる程度で十分。

次に面取りした部分と切断した面に紙やすりを掛けます。私が使ったのは120番と240番です。

先ほどの端材に紙やすりを巻きつけてシャコシャコ磨きます。指でなぞってザラザラしなければ十分でしょう。

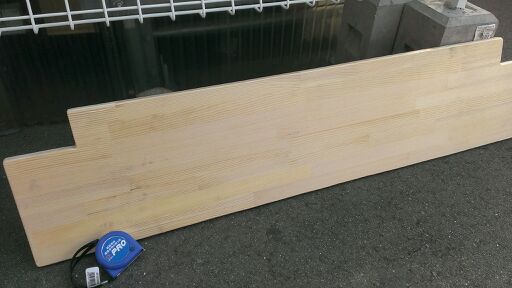

ここまで進んだ状態がコチラ。

うむいいね！コーナンプロって書いたスケールも貰ったし(笑)

作業スペースを借りて小一時間ですかね。流石に塗装はここでは出来ないので続きは自宅です。

以上、第一弾でした！第二弾をお楽しみに！

現在進行形で制作中なので、この記事だけを参考に作り始めないでくださいね！

予期せぬ落とし穴があるかもしれません。ないといいですがね〜

ではまた！
