2007.06.02
カテゴリ： スターウォッチング
NexStar 4 GT SEのアリミゾ化改造は比較的よく行われている改造で、Web検索すると先人の記事を見つけることが出来る。この改造により、鏡筒バランスの調整、フォークアーム方向のカメラスペースの確保、鏡筒載せ換えなどが可能となる。よく行われる改造の為か同型の新製品のNexStar 4 SEでは最初からアリミゾ仕様となっている。分解方法などの詳細に関しては先人のWeb（ おときちの星空のかんさつにっき や 星のおじ様 ）から有用な情報が公開されている。
そこで、アリミゾ化改造における私なりの工夫を紹介する。
分解や改造は故障の原因となるばかりでなく、メーカーの一切の保証を受けられなくなります。分解や改造は自己責任で行って下さい。
1. ビクセン プレートホルダーSX ：今回の改造での最も高額な部品（\4,200）
2. KYOEI オリジナルスライドプレート
3.粘着フエルト（ホームセンターコーナンで入手：家具傷防止用）回転軸とのスリップ用
5.M5皿ネジ
6.T字金具180mm（ホームセンターコーナンで入手）アリガタ台座用
ビクセン プレートホルダーSXのセンターに軸穴を開ける
ビクセン プレートホルダーSXの裏側から見た写真
拡大写真、同心円上の模様があり、センターは比較的容易に特定できる。
最初に、8mmの穴を正確にあける。
続いて、軸の形状にあう様、深さ6mm程度、直径12mmの半月上になる様グラインダーで削り広げる。
注意）この時、12mの穴は貫通させず、写真の様に２段の径の穴にすることによって、8mmの穴によりセンターが保持される。

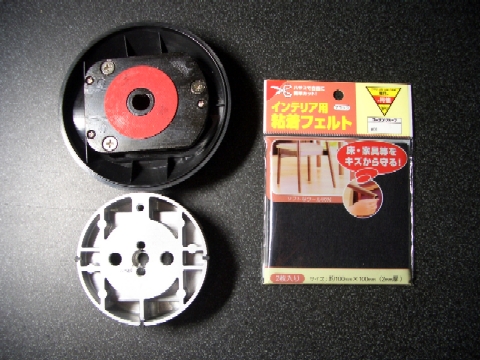

ビクセン プレートホルダーSXの裏側に粘着フエルトを貼る
オリジナルの軸受け（写真上）に張られている赤いシートは、ギアとの適度な摩擦を生じ、過剰なテンションが鏡筒に加わった場合、スリップしモーターを保護する役目をしている。
この赤いシートと同じサイズに粘着フエルトを切り、ビクセンプレートホルダーSXに貼る。
ビクセンプレートホルダーSXは偶然にも赤いシートの大きさに等しい平面がある。
ビクセン プレートホルダーSXをギア軸に固定する
ビクセン プレートホルダーSXをギアに固定する
ギアカバーを作る
ギアのカバーをアクリル板をドーナッツ状に切って作る。ギアカバーの内径をビクセン プレートホルダーSXの外径より若干小さめにすることによりプレートホルダーSXの上からかぶせた時にアクリル板が傘上の形状となり、ギアを隙間無くカバー出来る。
ギアへのホコリの進入を防止し、外観も良くなる。
鏡筒にアリガタを付ける
鏡筒側にKYOEI オリジナルスライドプレートを取り付けるため、T字金具180mmを加工した。
当初、厚さ2mmのアルミ板を加工して利用しようとしたが、強度が足りず、鋼でできた、建材用の補強T字金具を用いた。
NexStar 4 GT SE のアリミゾ改造の完成
この様に比較的簡単にNexStar 4 GT SE のアリミゾ改造は行える。
