2007年12月23日
テーマ： 私のPC生活(7518)
カテゴリ： ETC
街中に流れるジングルベルの精神攻撃に耐えるべく、オークションでディープなブツを
落札しては悦に入る・・・今年のクリスマスも厳しいのう (T_T)
「でも、そんなの関係ねぇ」ので、早速ブツの紹介。
かのSORD製 32bit コンピュータ、「Future32α」
どうも、メカCADとかの端末として主に使用されていたシロモノらしい。
で、即座に分解。

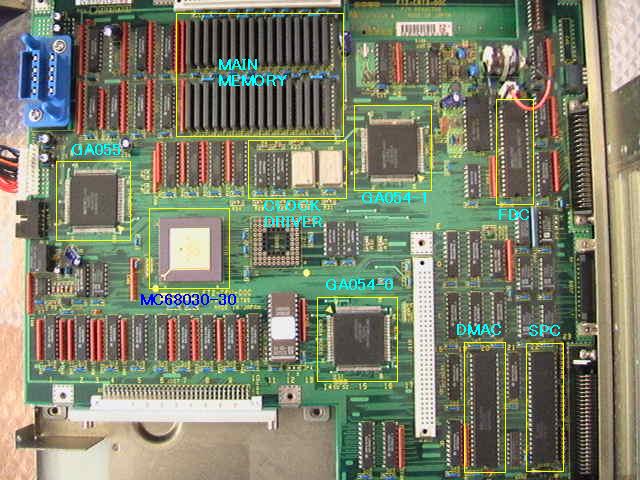

まずメイン基板。
オオオオ！ 当時の気合の入った設計を感じるぞ！

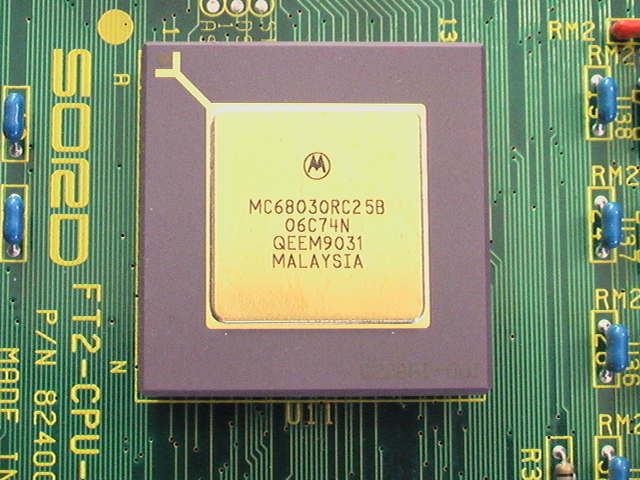

そのご本尊はコレ。

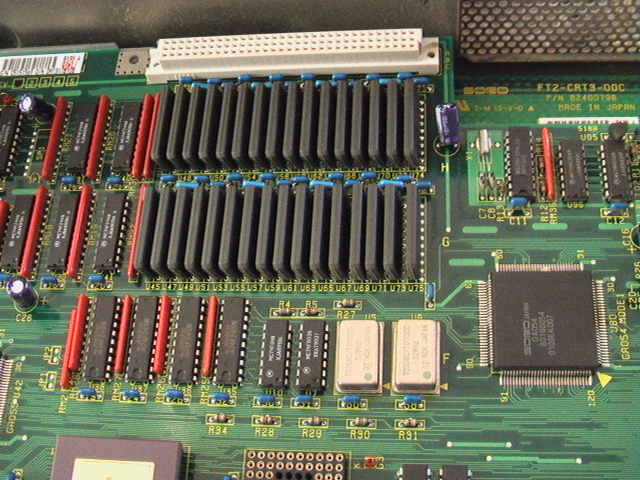

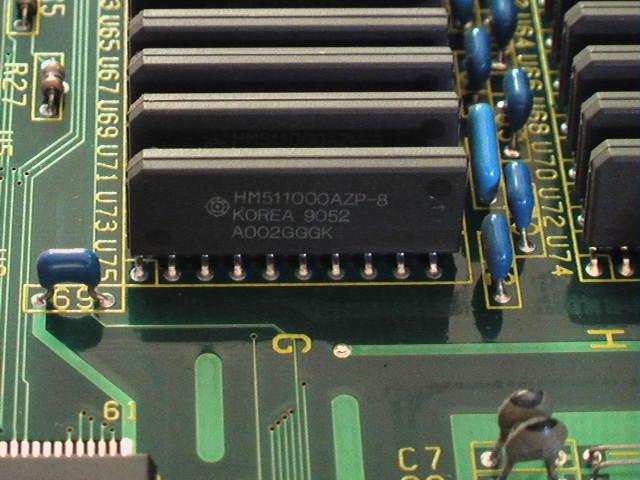

そしてメモリ
普通のFAST PAGE 1Mbit DRAM が32個で4MBですか。ま、並盛りといったところか。
奥に見えるDINコネクタはおそらく増設メモリコネクタだね(時代だなぁDINコネ ^^;)
お次はDMAC
コイツは16MBまでアドレッシング可能で、最大転送ブロック長は64KBだそうだ。

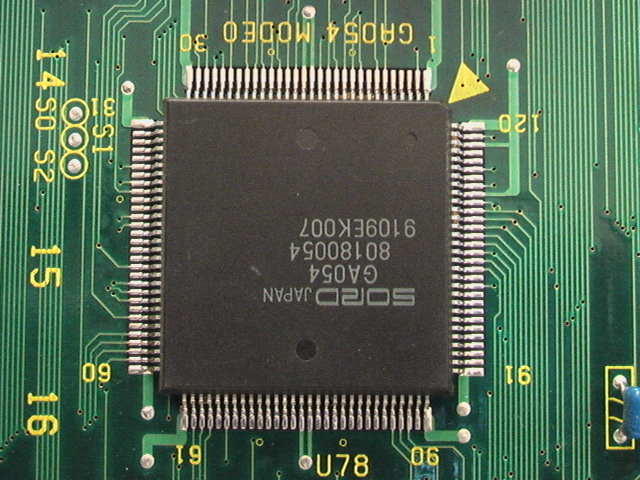

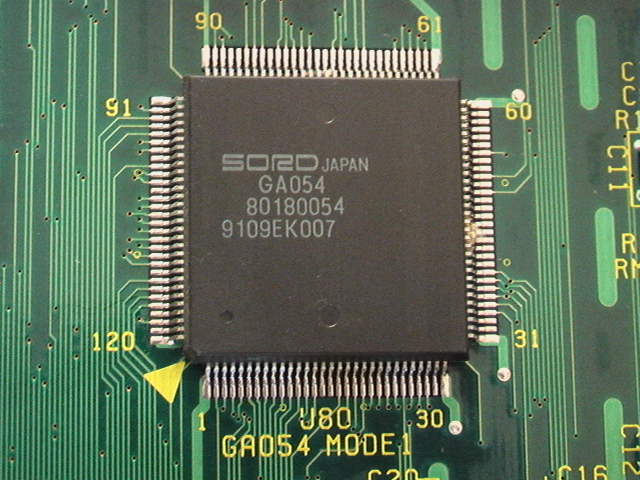

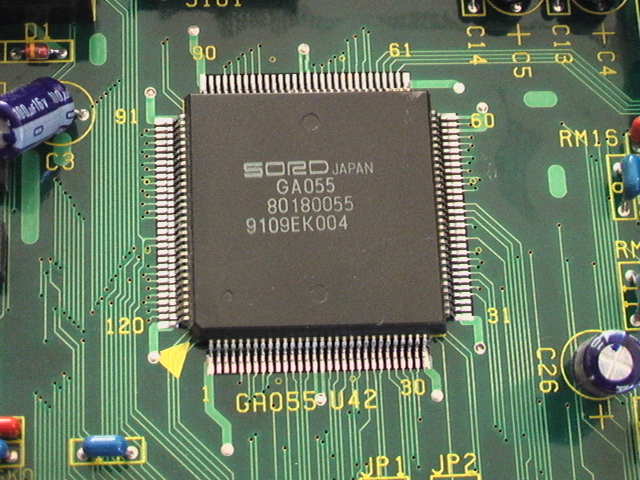

そしてこれらを支えるゲートアレイ群
へぇ、1つのゲートアレイに2つの機能ブロックを詰め込んでおいて、MODE設定ピン
で切り替えるのか・・・面白いアプローチだね。
当時でもゲートアレイの開発費って言えばウン千万円からだったから、コストの面
からは賢いやり方だね。ただ、開発期間は・・・技術部へのプレッシャーは倍だな ^^;

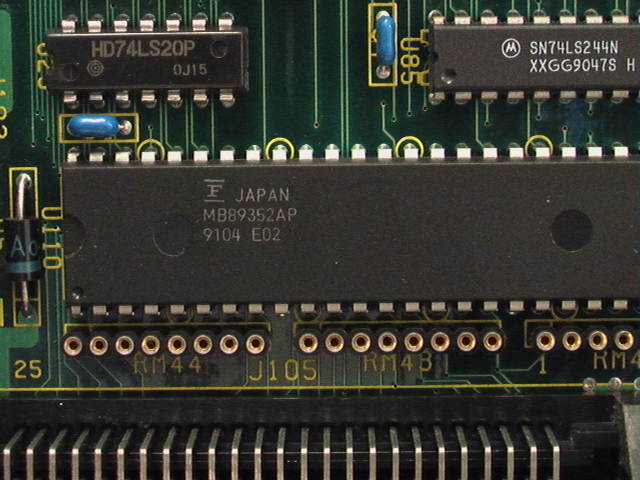

そして周辺LSI群
ドライバ内蔵でバスに直結可なヤツだ(確か)。左隣のデカイダイオードはターミ
ネーション用5Vラインの逆流防止のためのものだ。
最後のペリフェラルはFDC。
う～ん、当時のコストを考えると、結構スゴイぞコイツは。

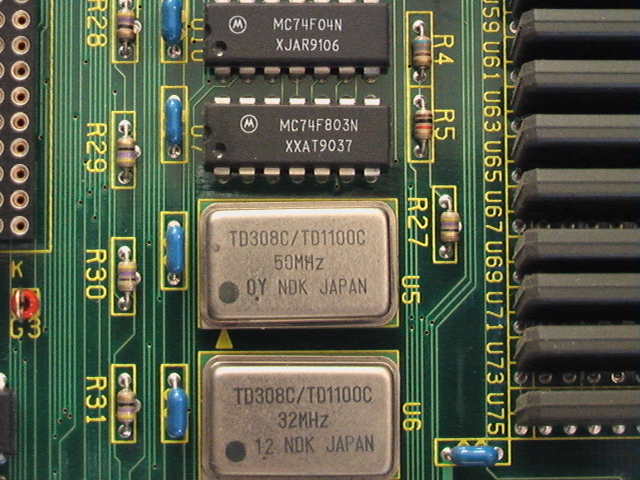

で、メインボード最後。クロックドライバー。
X68030でも使ってた。確かにキレイな波形を出すんだよね。
実はこのマシン、基板構成が2階建てで、メイン基板を剥がすと下にも同じ大きさの
グラフィックス基板が鎮座している。ということで、ここからはグラフィックス基板。

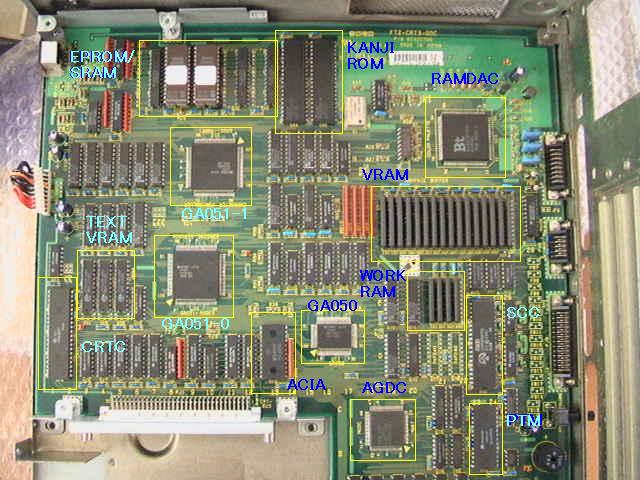

その全景。
うわ～、また90年代テイスト満載だわ ^^;
まずはこの基板の主。
初めて見た・・・AGDCですか・・・賢いのかな？
で、AGDCときたらRAMDAC
その昔のスタンダードだね。

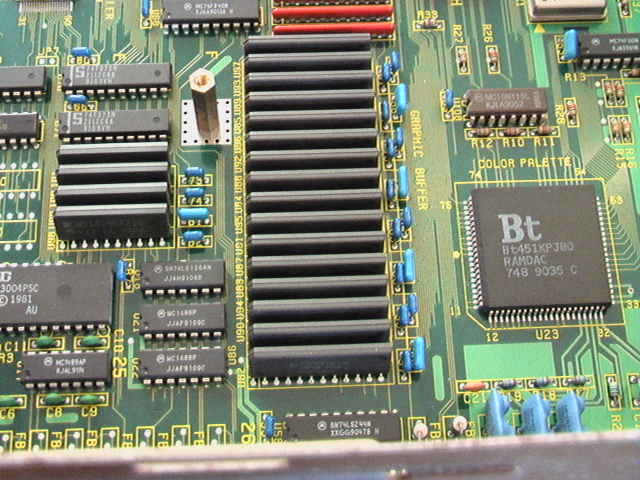

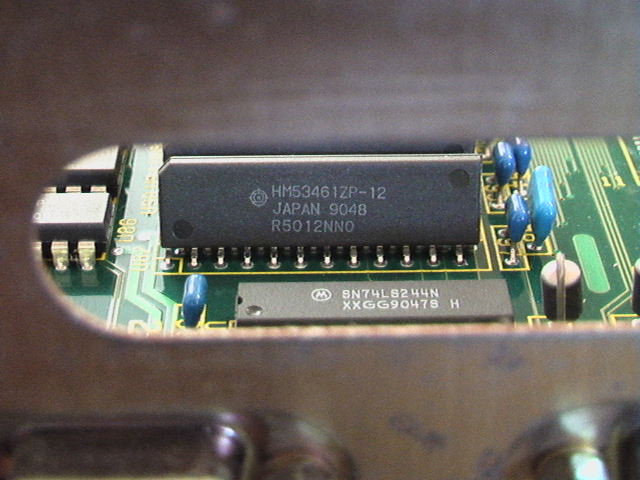

お次、VRAM
懐かしいねぇ、64kx4bit構成のデュアルポートRAMが16個で512KBだ。
当時のメモリ搭載量としてはこんなもんかって感じか？これもまた並盛りって雰囲気。
XGAを256色表示しようと思ったら、あと256KB足りない・・・ま、そんなところ。

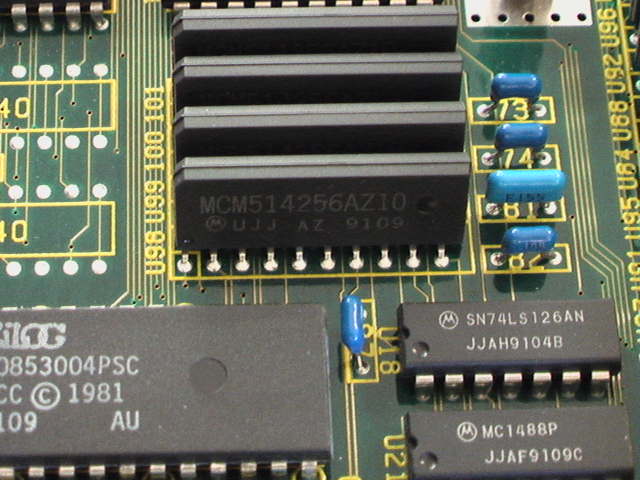

それから、AGDCはワークRAMを必要とするらしい。用途はペイントの際のスタックなど ^^;
FAST PAGEの汎用DRAM 256kx4を4個使いで512KB。VRAMと一緒かい！

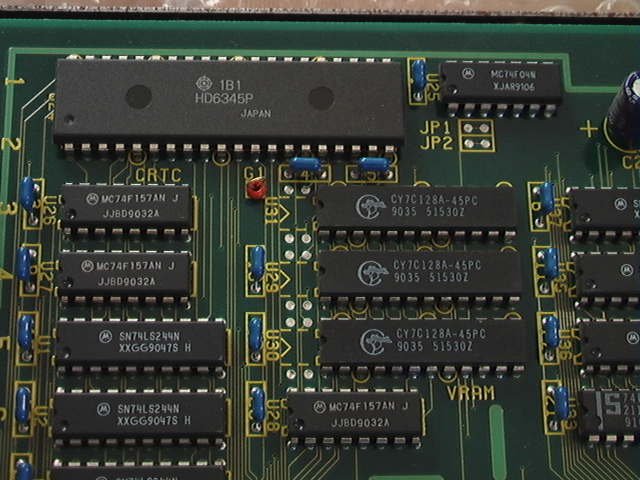

次、テキスト表示ブロック
当時、PC-98とかもそうだったけど、グラフィック面とテキスト面は別個に持っている
というのが標準だった。なので、コイツもそれに倣っている。
CRTCとTEXT VRAM(6KB)が配置されている。

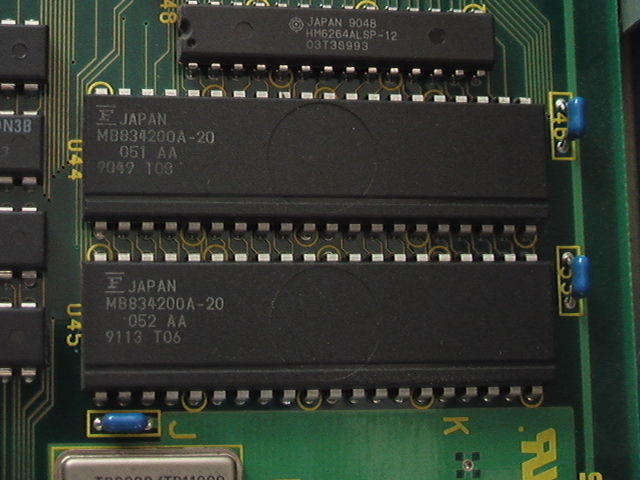

コイツらは漢字ROM。昔は漢字フォントをマスクROMで持っていた。このMASK ROMは
それぞれ4Mbitの容量を持っていて、16X16/24x24の漢字・記号フォントを格納して
いる。
ちなみに、-051がJIS第1水準、-052はJIS第2水準なんだそうだ。

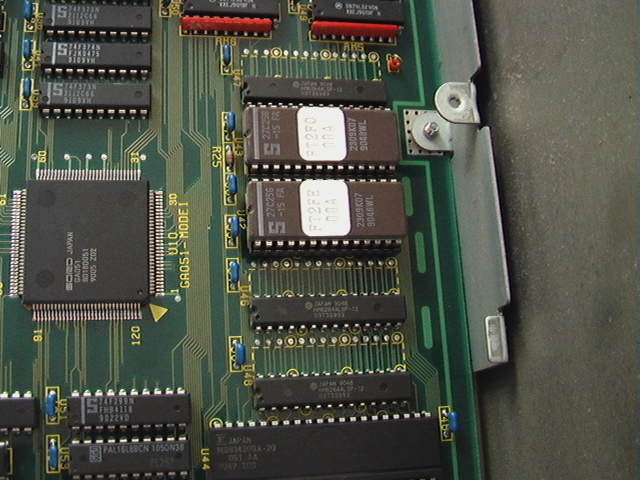

漢字ROMの隣に位置する謎のSRAMとEP-ROM・・・配置からすると漢字関連のVRAMか？
とも思えるけど、EP-ROMが意味不明。BIOSとか、そんなもんでも無いだろうし・・・

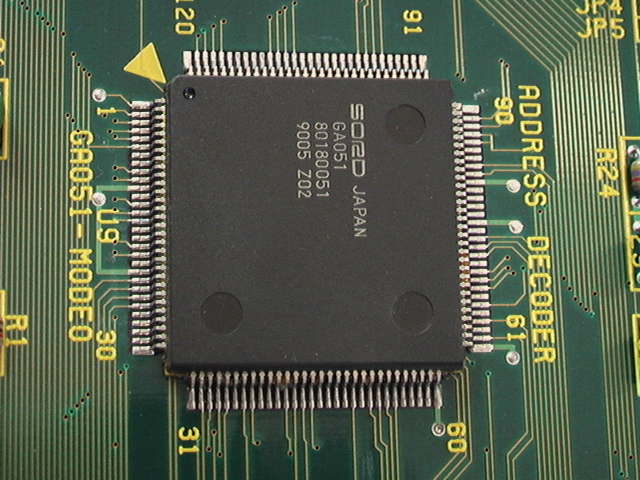

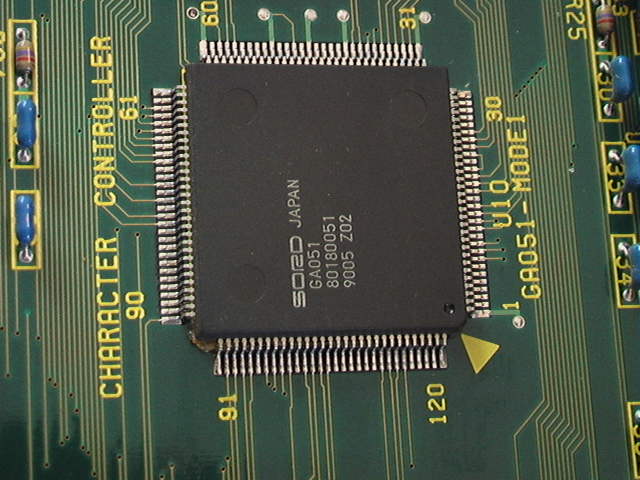

お次はこれらを支えるゲートアレイ。
ここでもGA051というゲートアレイが2つのモードで使い分けられている。面白いね。
ということで、メインボードと合わせて計4種類(機能的には6種類)のゲートアレイが
使用されている。開発費は結構かかっているね。我々庶民がお目にかかれないワケだ ^^;
次はグラフィック基板上のペリフェラルチップ。

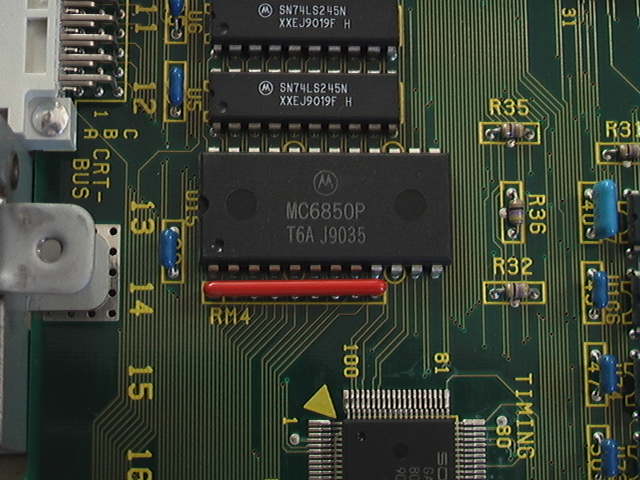

MC6850(ACIA)だ。他にもSCCを積んでいるから、コイツはキーボードorマウス用か？

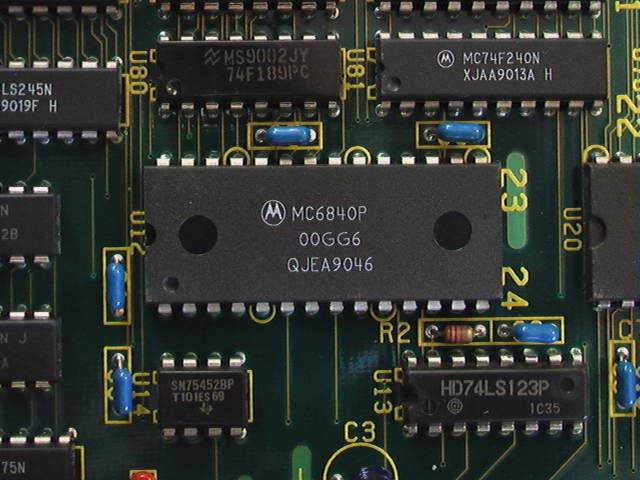

MC6840(PTM)プログラマブルタイマ。下に写っているワンショットが不穏な使い方を
暗示している？(ま、アクセスランプ用ってところだろうけど)
8530 SCC(Serial Communication Controller)2chシリアル
基板関係は以上。
その他に時代を感じさせる感涙モノのブツがコレ↓

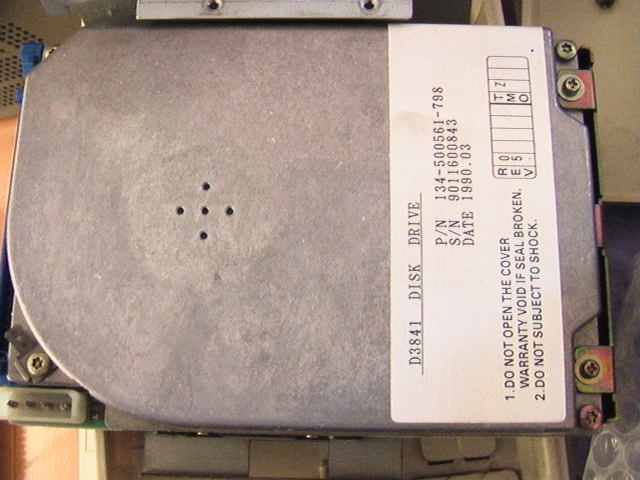

日本電気謹製、40MB SCSI HDD 「D3841」 ^^; ギガじゃないよ、メガだよ ^^;
懐かしス ^^;
番外編。
ここまで内部を拝むのに、外したビス
まぁ、今のPCから見てみても、これじゃ安く売るってワケにいかないのが納得
できるやね。単価の高い日本人にこんな手作業させてりゃ、そりゃ・・・
ということで、すっかりゴキゲン。
もうおなか一杯っすわ ^^;
落札しては悦に入る・・・今年のクリスマスも厳しいのう (T_T)
「でも、そんなの関係ねぇ」ので、早速ブツの紹介。
かのSORD製 32bit コンピュータ、「Future32α」
どうも、メカCADとかの端末として主に使用されていたシロモノらしい。
で、即座に分解。
まずメイン基板。
オオオオ！ 当時の気合の入った設計を感じるぞ！
そのご本尊はコレ。
そしてメモリ
普通のFAST PAGE 1Mbit DRAM が32個で4MBですか。ま、並盛りといったところか。
奥に見えるDINコネクタはおそらく増設メモリコネクタだね(時代だなぁDINコネ ^^;)
お次はDMAC
コイツは16MBまでアドレッシング可能で、最大転送ブロック長は64KBだそうだ。
そしてこれらを支えるゲートアレイ群
へぇ、1つのゲートアレイに2つの機能ブロックを詰め込んでおいて、MODE設定ピン
で切り替えるのか・・・面白いアプローチだね。
当時でもゲートアレイの開発費って言えばウン千万円からだったから、コストの面
からは賢いやり方だね。ただ、開発期間は・・・技術部へのプレッシャーは倍だな ^^;
そして周辺LSI群
ドライバ内蔵でバスに直結可なヤツだ(確か)。左隣のデカイダイオードはターミ
ネーション用5Vラインの逆流防止のためのものだ。
最後のペリフェラルはFDC。
う～ん、当時のコストを考えると、結構スゴイぞコイツは。
で、メインボード最後。クロックドライバー。
X68030でも使ってた。確かにキレイな波形を出すんだよね。
実はこのマシン、基板構成が2階建てで、メイン基板を剥がすと下にも同じ大きさの
グラフィックス基板が鎮座している。ということで、ここからはグラフィックス基板。
その全景。
うわ～、また90年代テイスト満載だわ ^^;
まずはこの基板の主。
初めて見た・・・AGDCですか・・・賢いのかな？
で、AGDCときたらRAMDAC
その昔のスタンダードだね。
お次、VRAM
懐かしいねぇ、64kx4bit構成のデュアルポートRAMが16個で512KBだ。
当時のメモリ搭載量としてはこんなもんかって感じか？これもまた並盛りって雰囲気。
XGAを256色表示しようと思ったら、あと256KB足りない・・・ま、そんなところ。
それから、AGDCはワークRAMを必要とするらしい。用途はペイントの際のスタックなど ^^;
FAST PAGEの汎用DRAM 256kx4を4個使いで512KB。VRAMと一緒かい！
次、テキスト表示ブロック
当時、PC-98とかもそうだったけど、グラフィック面とテキスト面は別個に持っている
というのが標準だった。なので、コイツもそれに倣っている。
CRTCとTEXT VRAM(6KB)が配置されている。
コイツらは漢字ROM。昔は漢字フォントをマスクROMで持っていた。このMASK ROMは
それぞれ4Mbitの容量を持っていて、16X16/24x24の漢字・記号フォントを格納して
いる。
ちなみに、-051がJIS第1水準、-052はJIS第2水準なんだそうだ。
漢字ROMの隣に位置する謎のSRAMとEP-ROM・・・配置からすると漢字関連のVRAMか？
とも思えるけど、EP-ROMが意味不明。BIOSとか、そんなもんでも無いだろうし・・・
お次はこれらを支えるゲートアレイ。
ここでもGA051というゲートアレイが2つのモードで使い分けられている。面白いね。
ということで、メインボードと合わせて計4種類(機能的には6種類)のゲートアレイが
使用されている。開発費は結構かかっているね。我々庶民がお目にかかれないワケだ ^^;
次はグラフィック基板上のペリフェラルチップ。
MC6850(ACIA)だ。他にもSCCを積んでいるから、コイツはキーボードorマウス用か？
MC6840(PTM)プログラマブルタイマ。下に写っているワンショットが不穏な使い方を
暗示している？(ま、アクセスランプ用ってところだろうけど)
8530 SCC(Serial Communication Controller)2chシリアル
基板関係は以上。
その他に時代を感じさせる感涙モノのブツがコレ↓
日本電気謹製、40MB SCSI HDD 「D3841」 ^^; ギガじゃないよ、メガだよ ^^;
懐かしス ^^;
番外編。
ここまで内部を拝むのに、外したビス
まぁ、今のPCから見てみても、これじゃ安く売るってワケにいかないのが納得
できるやね。単価の高い日本人にこんな手作業させてりゃ、そりゃ・・・
ということで、すっかりゴキゲン。
もうおなか一杯っすわ ^^;
お気に入りの記事を「いいね！」で応援しよう
[ETC] カテゴリの最新記事
-
ガイガーカウンタキットを買った 2011年10月22日
-
東日本大震災 2011年03月12日
-
ノートンがまたまたやらかした・・・らしい 2011年03月02日
あちゃ、
SW20turbo
さん
メインボードのところでCPUのクロックを30MHzって書いてる・・・ orz
んなワケ無いわな・・・25MHzっす。
でも修正メンドイんで、このまま放置 ^^;
(2007年12月24日 22時28分34秒)
んなワケ無いわな・・・25MHzっす。
でも修正メンドイんで、このまま放置 ^^;
(2007年12月24日 22時28分34秒)
Re:あちゃ、(12/23)
あば244
さん
SW20turboさん
＞メインボードのところでCPUのクロックを30MHzって書いてる・・・ orz
＞んなワケ無いわな・・・25MHzっす。
＞でも修正メンドイんで、このまま放置 ^^;
-----
ぶっちゃけ今の標準スペックからいくと、その間違いは誤差レベルやね（笑） (2007年12月24日 23時47分14秒)
＞メインボードのところでCPUのクロックを30MHzって書いてる・・・ orz
＞んなワケ無いわな・・・25MHzっす。
＞でも修正メンドイんで、このまま放置 ^^;
-----
ぶっちゃけ今の標準スペックからいくと、その間違いは誤差レベルやね（笑） (2007年12月24日 23時47分14秒)
Re[1]:あちゃ、(12/23)
SW20turbo
さん
あば244さん
＞ぶっちゃけ今の標準スペックからいくと、その間違いは誤差レベルやね（笑）
-----
確かに ^^;
今時のノートPC(Let's note Y7)なんかだと、CPUクロックが
常に変動していて、1.2GHzと1.4GHzの間を200MHzも動いているんよね。
そこからすれば5MHzなんて確かにゴミ・・・
って、25MHzだってゴミじゃん orz
(2007年12月25日 02時34分34秒)
＞ぶっちゃけ今の標準スペックからいくと、その間違いは誤差レベルやね（笑）
-----
確かに ^^;
今時のノートPC(Let's note Y7)なんかだと、CPUクロックが
常に変動していて、1.2GHzと1.4GHzの間を200MHzも動いているんよね。
そこからすれば5MHzなんて確かにゴミ・・・
って、25MHzだってゴミじゃん orz
(2007年12月25日 02時34分34秒)
Re:JUNKにハマる！ その１(12/23)
Tak. さん
いやぁ、懐かしい。
Future32αのビデオボードを設計したのは私です。
SRAMは確か外字RAM、EPROMは特殊罫線ROMです。
Future32αは当時で言うハイレゾ対応で、24x24ドットの日本語フォントを積んでいますが、そのままこれを詰めて表示すると、字間がゼロなので詰まって読みにくい。
そこで27x30ドットのフォントボディに24x24ドットの文字を表示したのですが、そうすると今度はすき間が空いて罫線がつながらない。
なので16x32ドットの専用フォントを自分で作って格納したのが特殊罫線ROMというわけです。
Future32αはCAD以外にもPIPS（表計算ソフト）も動かすマシンだったので、罫線やグラフが細切れになるのは許せなかった、というわけです。
今にして思えば、拘りというか、無駄なあがきというか、若気の至りですね。 (2020年03月02日 21時49分05秒)
Future32αのビデオボードを設計したのは私です。
SRAMは確か外字RAM、EPROMは特殊罫線ROMです。
Future32αは当時で言うハイレゾ対応で、24x24ドットの日本語フォントを積んでいますが、そのままこれを詰めて表示すると、字間がゼロなので詰まって読みにくい。
そこで27x30ドットのフォントボディに24x24ドットの文字を表示したのですが、そうすると今度はすき間が空いて罫線がつながらない。
なので16x32ドットの専用フォントを自分で作って格納したのが特殊罫線ROMというわけです。
Future32αはCAD以外にもPIPS（表計算ソフト）も動かすマシンだったので、罫線やグラフが細切れになるのは許せなかった、というわけです。
今にして思えば、拘りというか、無駄なあがきというか、若気の至りですね。 (2020年03月02日 21時49分05秒)
