2007年12月27日
テーマ： 私のPC生活(7518)
カテゴリ： ETC
その１があるのなら、当然その２がそれに続く。お約束である ^^;
街中からあの忌々しいジングルベルが消えた今、特に逃避する必要もないんだけど、
まぁ、写真も撮っちゃったんで公開。
今日のお題はRICOHの文書ファイリングシステム「RIFILE」。
モノクロ文書を高精細にスキャンし、光ディスク(5inch MOだったと思う)に保存。
文書タイトル、備考テキスト等から検索して呼び出し、レーザープリンターに印刷
できるというシステム。
昔、職場で部品の仕様書(その昔は承認図って言ってた。ナツカシス ^^;)がこれに
ファイリングされていて、よく使ったもんだ。
転がっているので、言うまでもないことだがお払い箱である。
まず、CPU基板。
部品面側は非常にスッキリした印象を受けるが、半田面側にSOPのTTLがゴチャマンと
張り付いている。ま、そうだよね、部品面側の実装密度で済むんなら、この基板サイズ
はまったくムダだもんね。

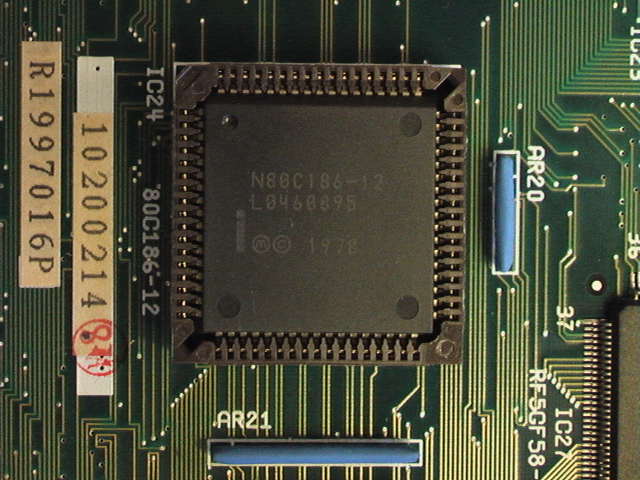

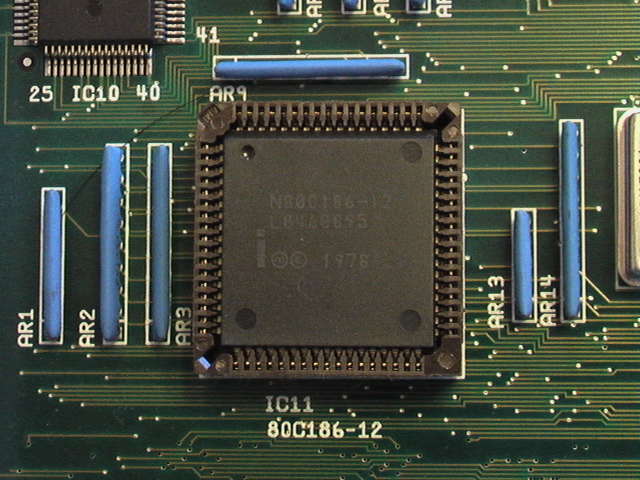

80186が2個使いになっている。この頃は68系にドップリだったので、CPUに関して
特に感慨はない。

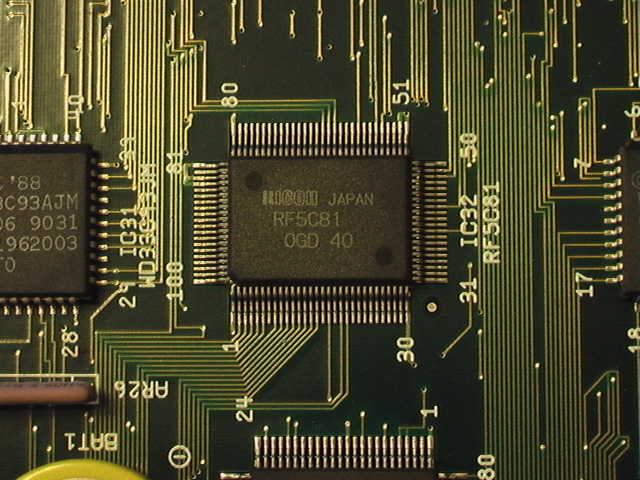

次、ゲートアレイ群

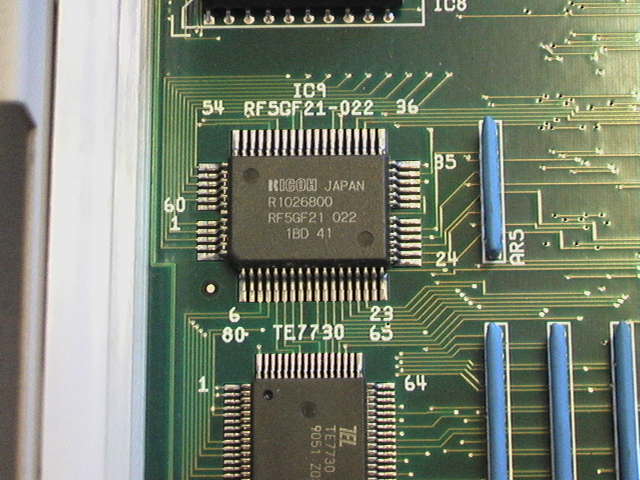

このRF5GF21-022っていうゲートアレイは相当ヘンテコなパッケージをしている。
QFPの短辺側、中央付近のピンが欠けていて、基板のシルクの通りなら、その欠けてる
ピンの下隣が1番ピンで、左回りに回って上隣が60番ピンとなるようだ・・・
こいつら2つの仕様は不明だけど、検索してたらFAXモデムカードだったかの資料に
行き着いて、やはり80186と共に使われていた。
もしかしたら、当時ちょっとは知られた周辺チップセットだったのかも知れない。
ちなみにTE7730のTELとは東京エレクトロンのこと。
ここは製造装置だけじゃなくて、LSIの設計・販売もしていた。今ではLSI設計関連
商社機能もあって、XILINXの有力代理店でもある。
(その昔、富士通のICも扱っていた。またまたナツカシス ^^;)

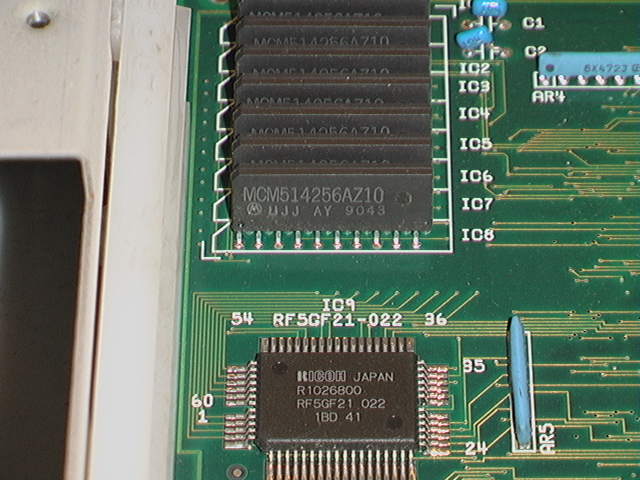

左側CPU用(と思われる)メモリ
256kx4のFAST PAGE DRAMが8個使いで1MB。

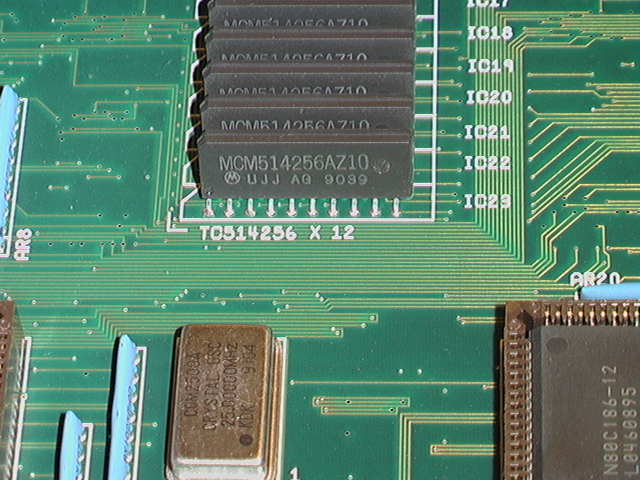

右側CPU用(と思われる)メモリ
同じく256kx4のFAST PAGE DRAMが、こちらは12個使いで1.5MB

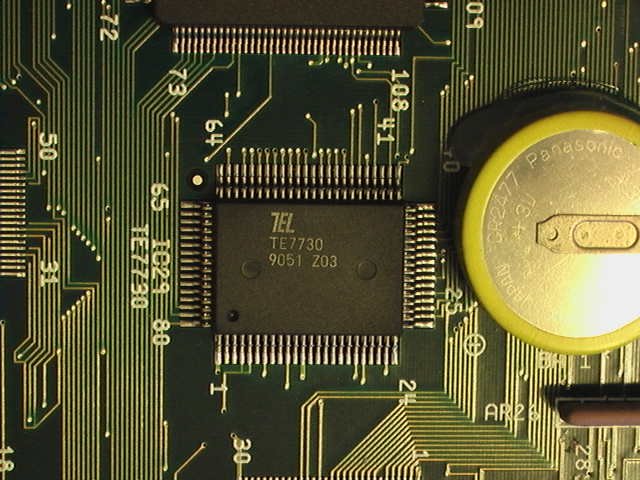

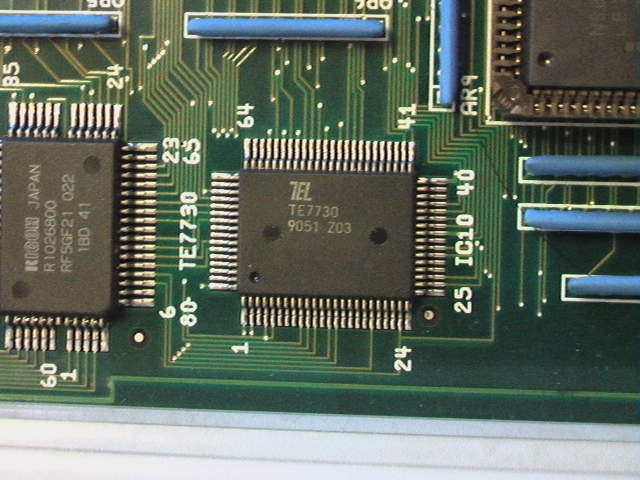

またもやゲートアレイ群。
TE7730はCPU1個につき1個使いみたいだね。
次、周辺ペリフェラル。

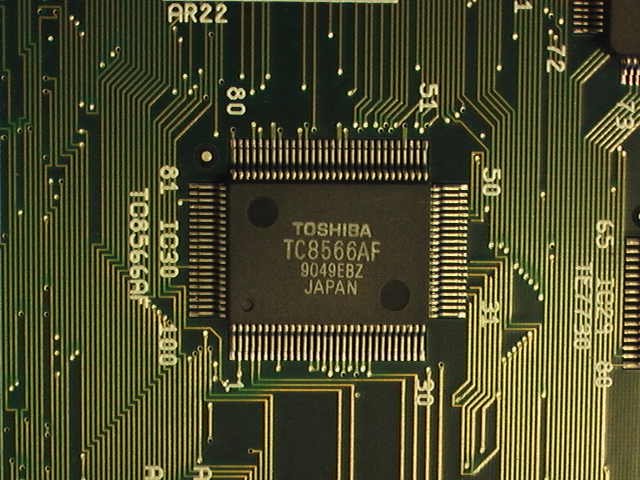

パソコン用途とかではあまりなじみがない石だけど、東芝のFDC。

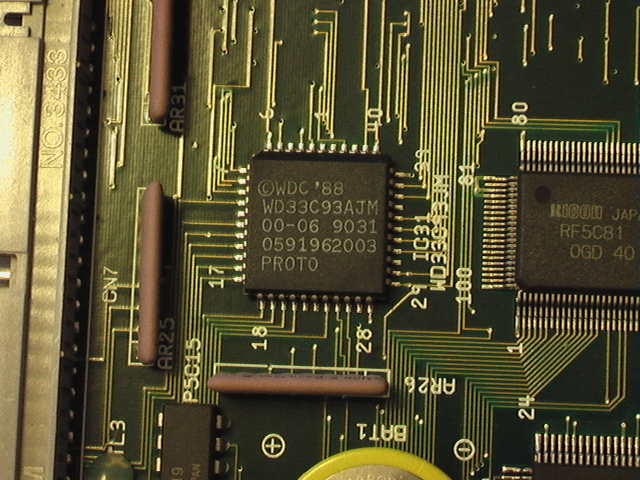

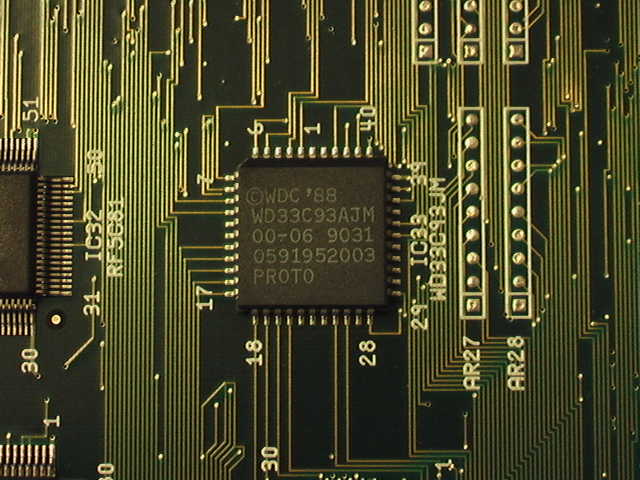

こちらはおなじみのSCSIコントローラー。2個使いされている理由は・・・
1つは光DISK用、もう1つはHDD用・・・なんだと思う。
なぜ、1つのSCSI BUSにデージーチェーンして使わないのかは激謎(爆)

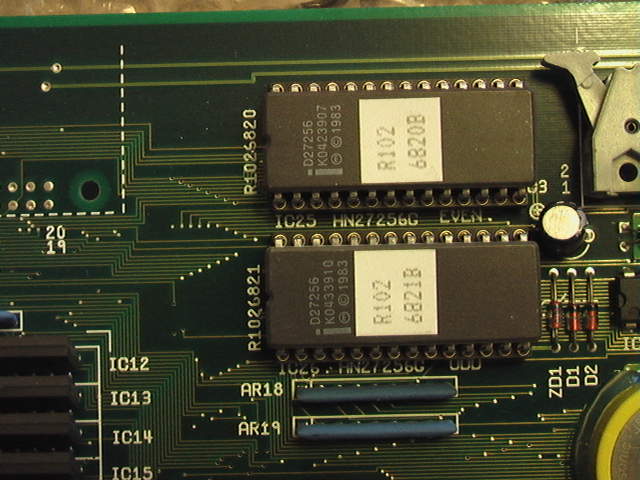

最後、ROM。BIOSとか、そんな感じ。

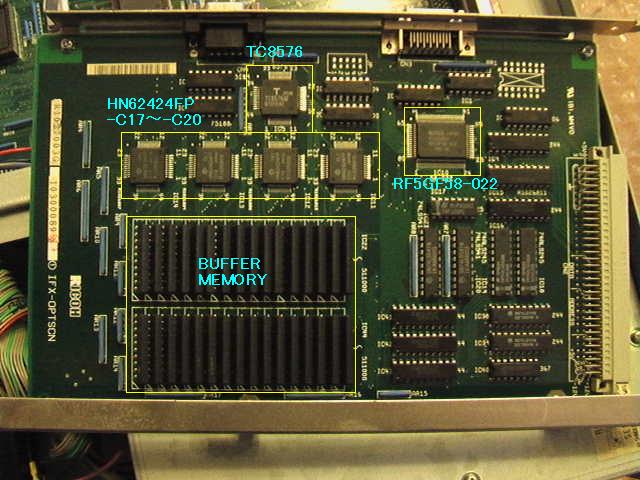

次、このRIFILEというマシン、内部は3枚基板の構成となっている。
2枚目はスキャナー関連のインターフェースとバッファの機能がある基板だと思う。
色々と謎の多い基板。

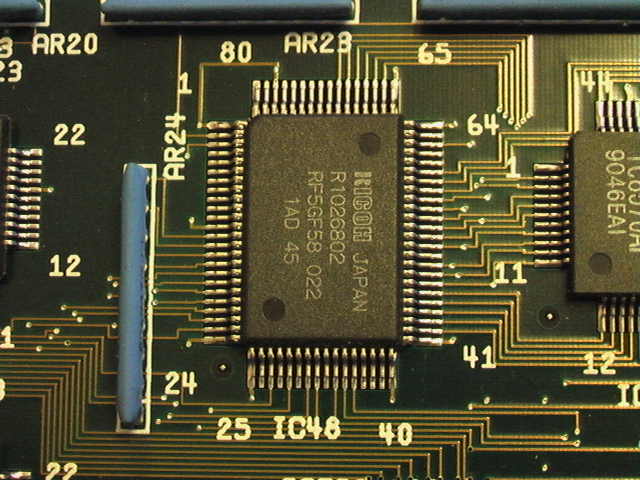

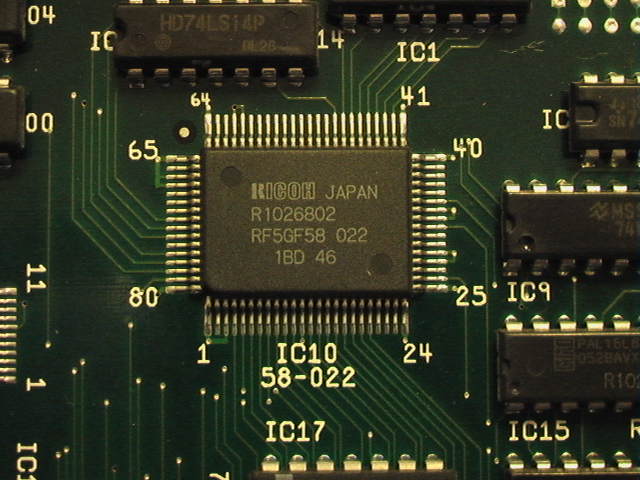

多分、この基板のメインコントローラーだと思われるゲートアレイ。

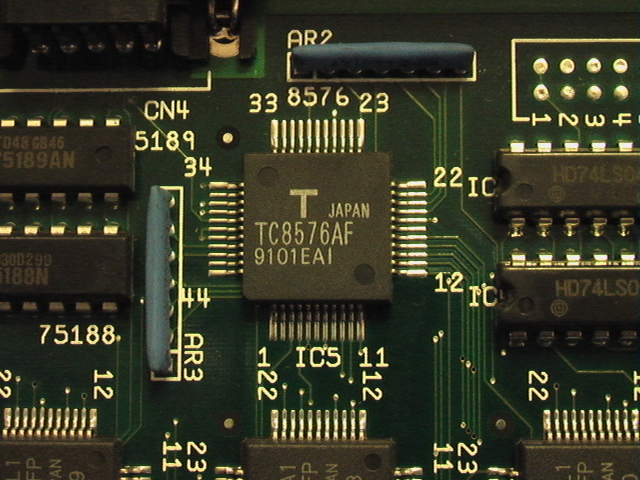

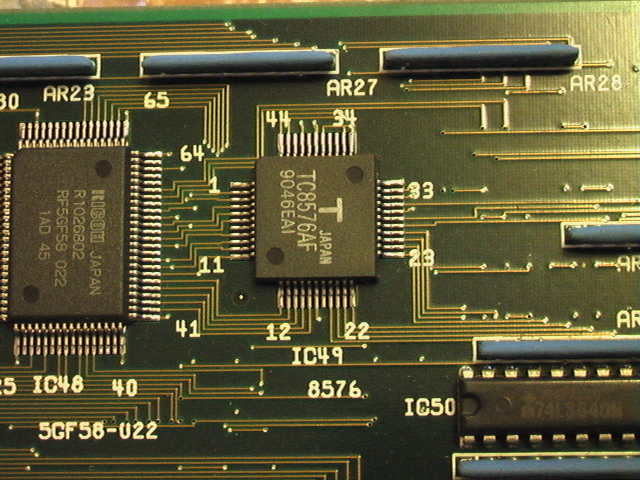

次、ペリフェラル。
詳細は不明なんだけど、PIO+SIOのチップらしい。

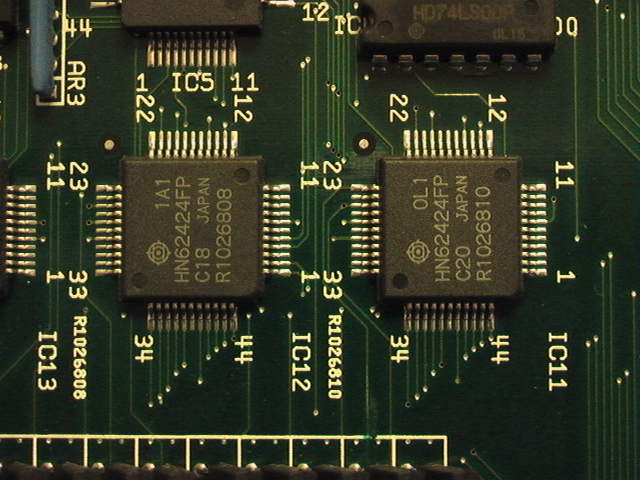

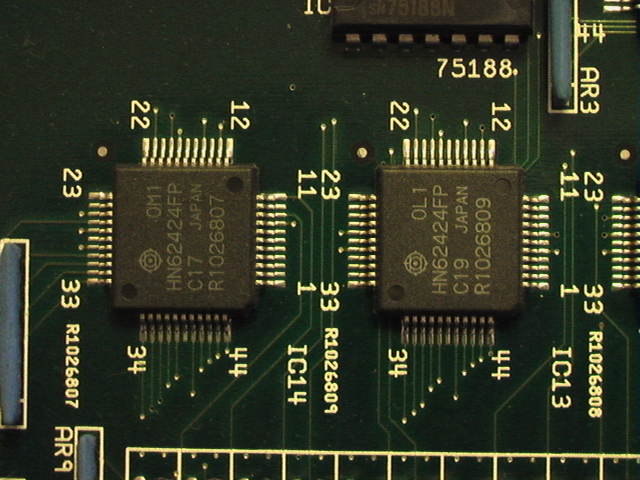

謎のMASK ROM
4MbitのMASK ROM。普通なら漢字ROMか？って思うけど、この基板のROMだけは
全く謎。

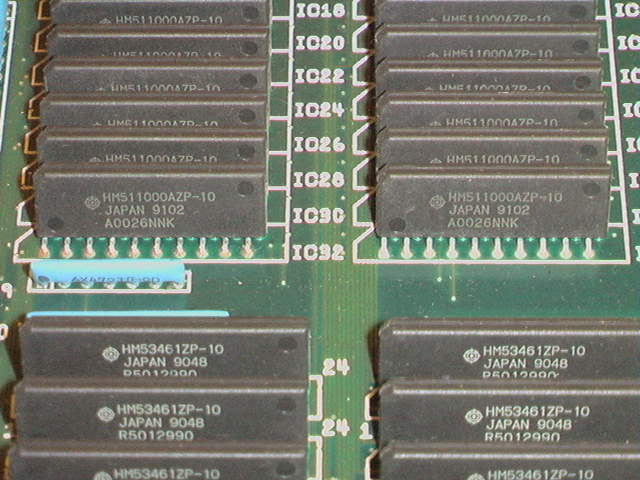

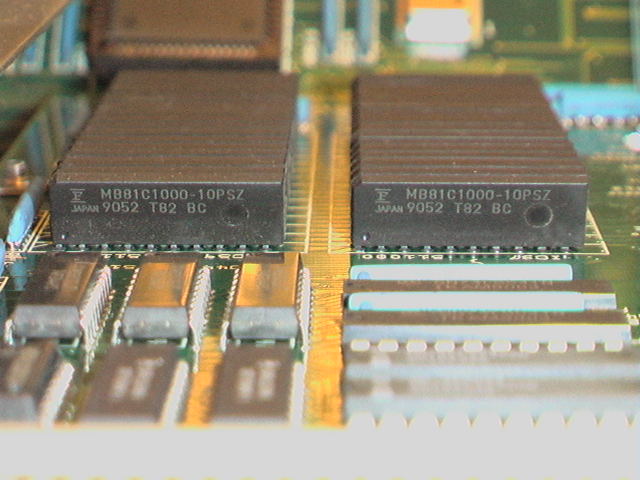

Buffer Memory
スキャナーからのデータをバッファリングするためのメモリか？
１Mbitx1のFAST PAGE DRAMを32個使いで4MB。結構な容量だな。

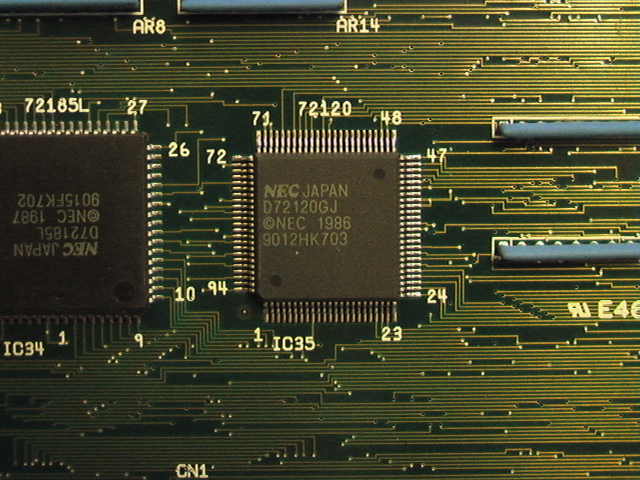

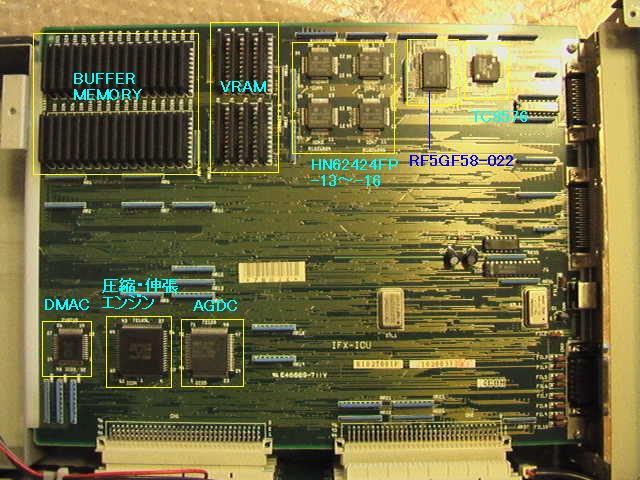

最後、グラフィックス基板。
あらためて言うけど、部品面はスッキリだが、半田面にはSOPのTTLがギッシリだ。
発熱を考えると悪夢のよう (-_-;)
この基板の主、AGDC。
いや～、またお目にかかりましたねぇ。
この頃の流行か？(個人的にはACRTC HD63484の方が・・・ブツブツ・・・)
そして、もう一つの主役。
NECの「2値画像圧縮・伸張チップ」uPD72185だ。
なるほど、データを2値化して、その上で圧縮してMOに書き込んでおき、表示・印刷
する際に伸張処理することでデータ量を削減していたんだね。

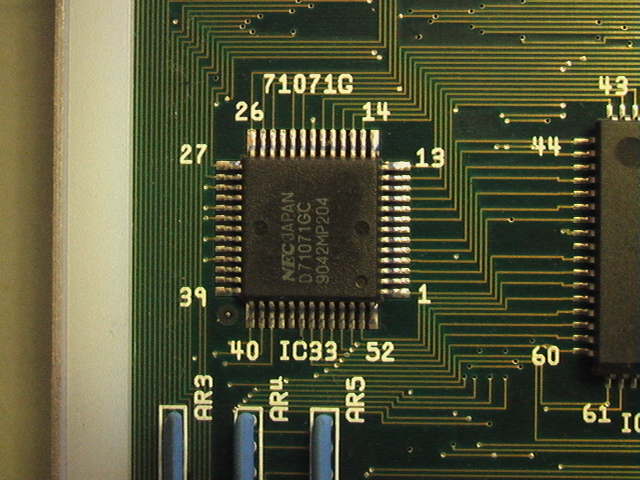

DMAC
またまた逢いましたね。なんかもうおなじみのDMAC uPD71071。
MASK ROM
またもや4Mbit MASK ROM x4個。
今度こそ漢字ROMだと思う。容量からすると24x24ドットよりも大きいフォントが
格納されているのかもしれない。
ペリフェラル
はい、TC8576、再度登場。(恐らくPIO+SIO)

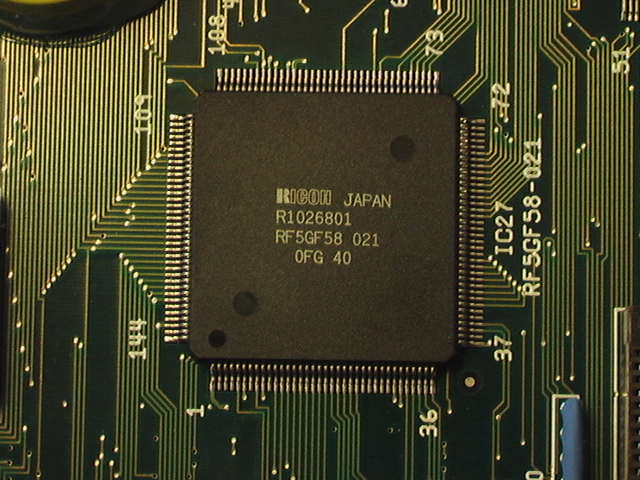

ゲートアレイ
スキャナー基板に続いて2回目の登場だね・・・謎の石だ。

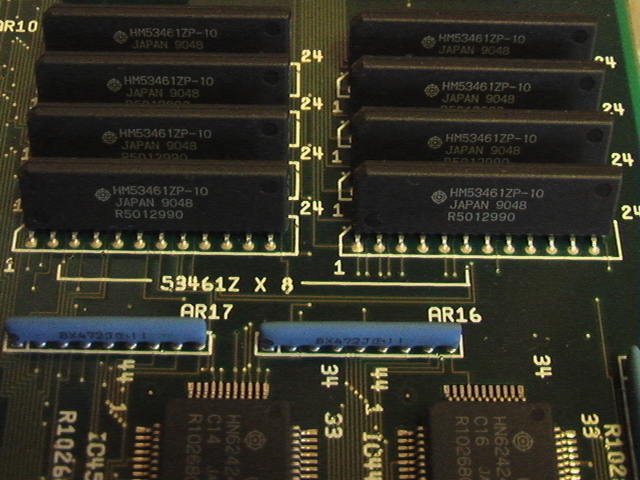

VRAM
64kx4のデュアルポートDRAMを8個使いで256KB。
完全に2値のモノクロ表示だったら1600x1200ドットの表示も可能な容量なんだけど、
さすがに、そこまで高精細だったか憶えていない・・・
確かに高精細だったとは思うんだけど、そこまでじゃなかったような・・・
あ、でもこの頃のPCをUXGAで使っていたか・・・
ま、詳細は不明です ^^;
そして、AGDCおよび2値化圧縮・伸張用ワークメモリ(多分)
1Mx1bitのFAST PAGE DRAMを32個使いで4MB。
結構な容量だね。
以上が基板関係。

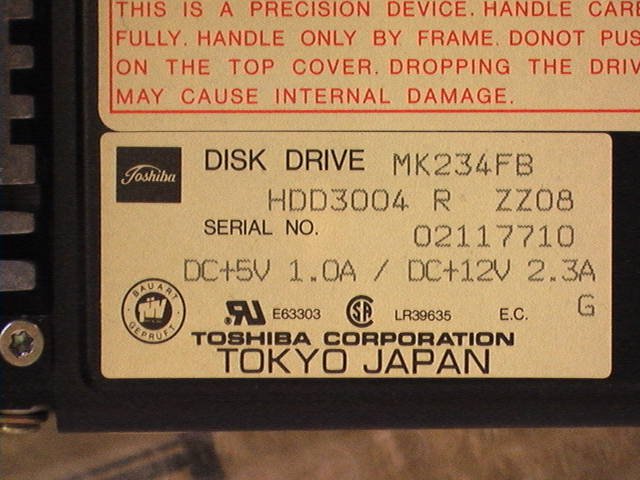

最後、HDD
東芝のMK234FB。100MBのSCSI HDDだ。
しつこいけど、ギガじゃないよ、メガだよ ^^;
う～ん、RIFILEの中って、こうなっていたのか ^^;
今日も満足しました。
