製作記その１…電子工作マガジン2016秋号“Nutubeを使ったハイブリッドアンプの製作”
関連記事１
関連記事２
関連記事３
部品を集めただけで4ヶ月近く放置してあったこれを、いよいよ製作することにしました。次に製作することになるであろうA-10SGもあることだし、と思い。
“Nutubeを使ったハイブリッドアンプ”ですが、タイトルが長いので“Nutubeハイブリッドヘッドフォンアンプ”、更に、“ NutubeハイブリッドHPA ”に今後は略しますです。
写真をメインに載せます。
ユニバーサル基板(2.54mmピッチ)
両面基板。幅74mm 奥行52mm。ランドは27列×19列。
電子工作マガジン2016秋号に載っている作例で使っているのは、ランド27列×17列なので、ほんの少しスペースに余裕があります。

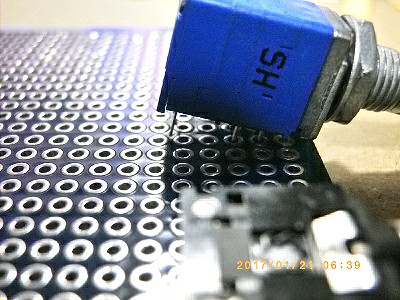

ボリューム

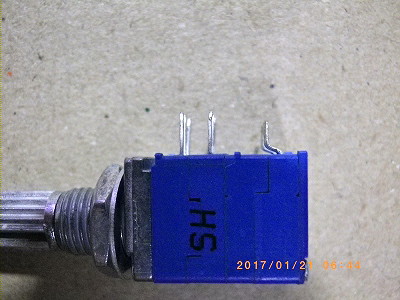

ボリューム端子フォーミング
こんな感じにして対応。

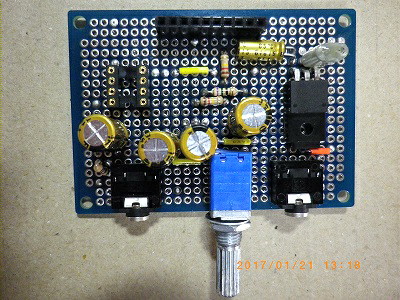

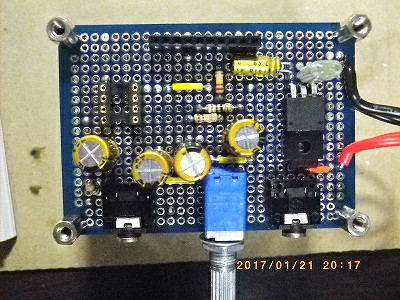

2段目基板完成 上面
本ではこれらの部品の載った基板を2段目の基板と呼んでますので、踏襲します。
アルミ電解コンデンサ470μF 16Vのサイズが本で使っているものより少し大きめのようです。直径、高さ、端子ピッチとも。

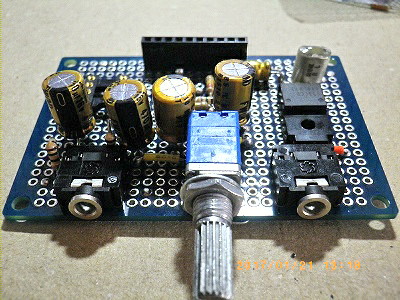

前面

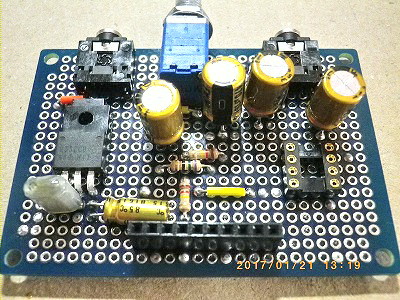

背面

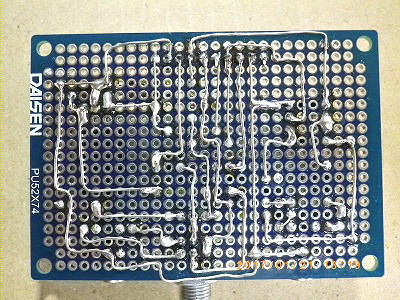

裏面
配策が面倒でした。
奥行方向のランドが2列多いのと、470μF電解コンデンサのサイズも大きいので、本に比べ、若干アレンジしてます。
朝6時頃取り掛かり始めて、ここで13時になってました。少し昼食休憩をはさみました。

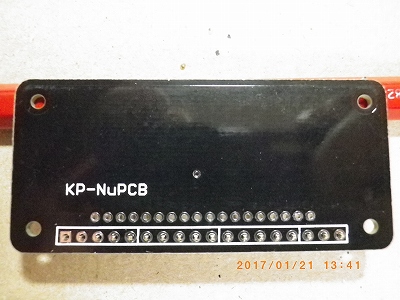

この基板は本では使ってないものです。

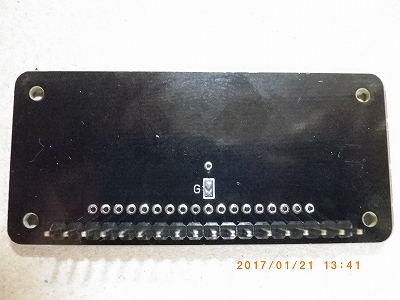

裏

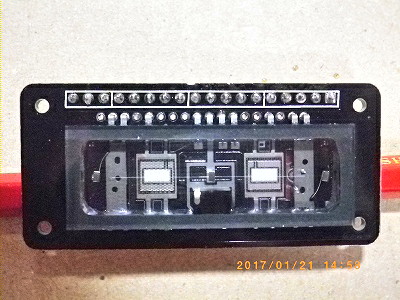

Nutube等部品実装 表

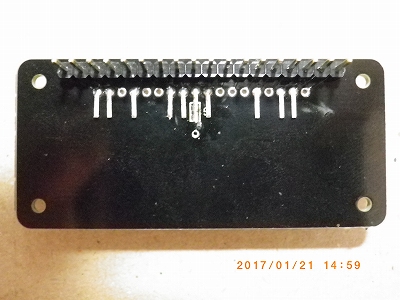

裏

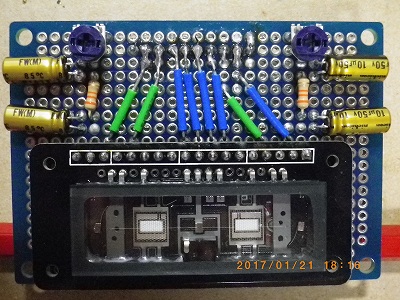

1段目基板完成 上面
裏面

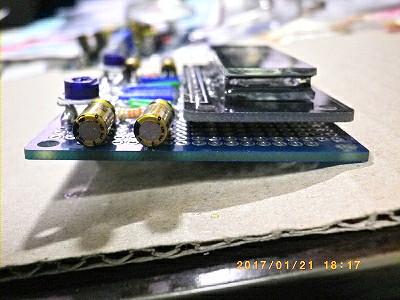

側面

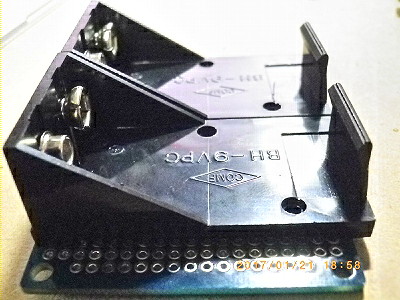

3段目基板完成 側面
本では3段目基板とは呼んでませんが、ここでは3段目基板と呼ぶことにします。
9V電池ホルダの形状が、この写真で言うと右斜め上から電池を挿入する取付け方を想定しているようですが、この3段目基板の上に2段目がかぶさってくるので、電池交換をしようと思ったら2段目をいちいち取り外さなければなりません。
そんな面倒なことはしたくないので、次のようにしました。

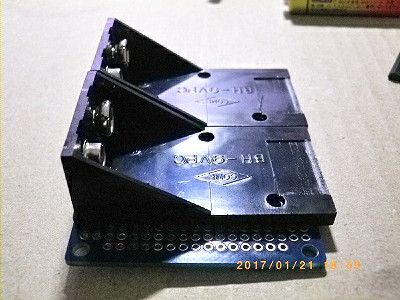

9V電池ホルダ改造
右側に立っていた電池の底を押さえる板を力ずくで根本から折って取り除きました。
これで、理屈上は電池を背面から挿抜が可能になりました～。実際は電池をつまむ指を入れるスペースがないので、抜く時はラジペンかなんかで挟んで引っこ抜くしかなさそうです。まだ試していませんがｗ

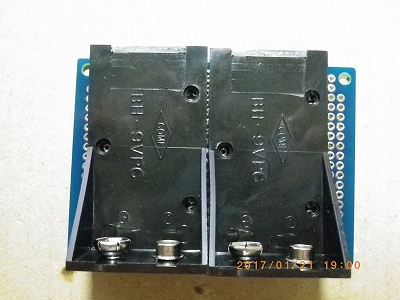

3段目基板 上面
電池ホルダの後端(写真上側)が若干基板からはみ出ました。

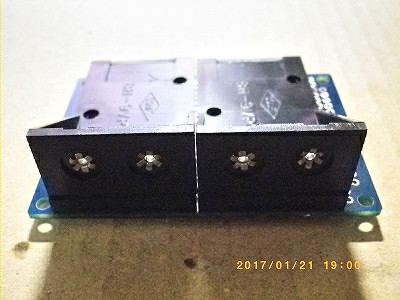

前面

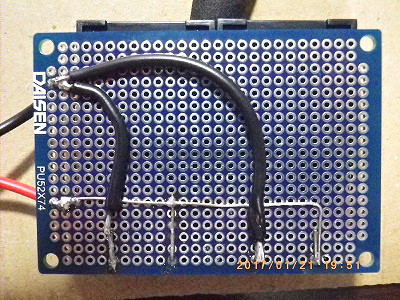

裏面

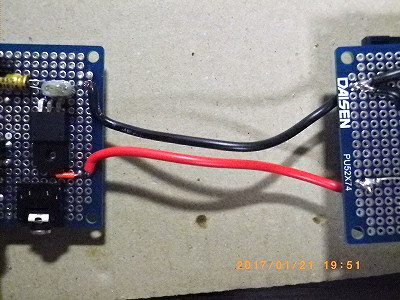

2段目基板と3段目基板接続
2段目基板へのコードの挿入を間違えました。裏面から挿さないといけないところ、表面から挿してしまいました。が、はんだ付けし直すのが両面基板で面倒なのでそのままにしました。

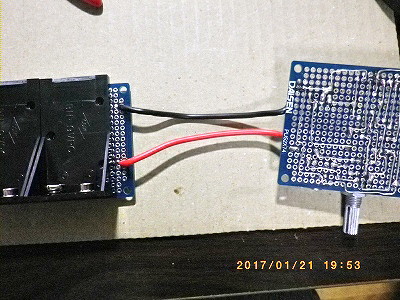

上の写真の反対面

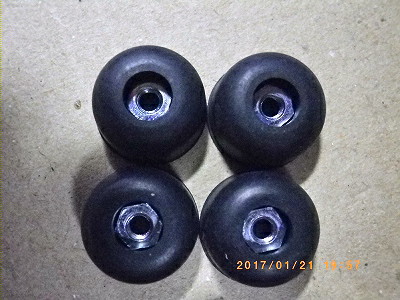

ゴム足加工 底面
M3、6角ナットを埋め込む。

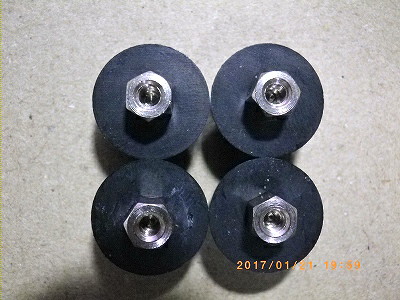

ゴム足加工 上面
スペーサーをさっき埋め込んだナットへ上面から取付ける。(ねじ式)

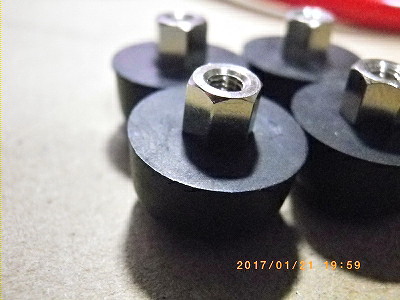

こんな感じ
スペーサーの高さは本と同じの5mm。

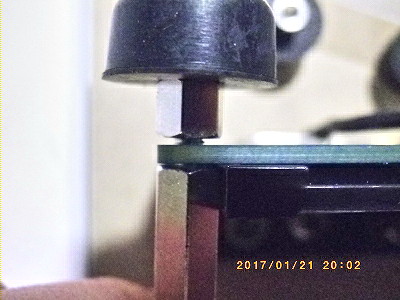

だがしかし
いざ、3段目基板に取り付けようとしたら、一番奥までねじ込んでも基板面まで届きません。基板を締め付けられずグラグラです。

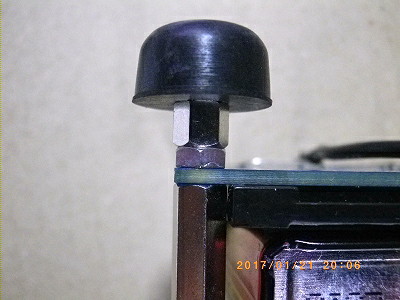

ナットを追加
手持ちのと言うかさっきゴム足に埋め込んだナットと同じもの(厚さ約2mm)を使って下駄を履かせて対応しました。

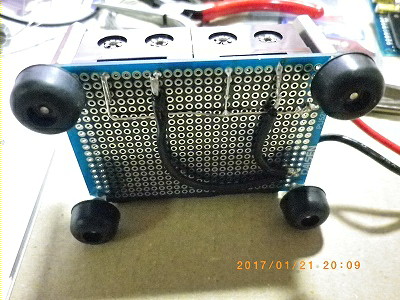

底面
3段目基板上面には高さ25mmのスペーサーを使用します。本と一緒です。

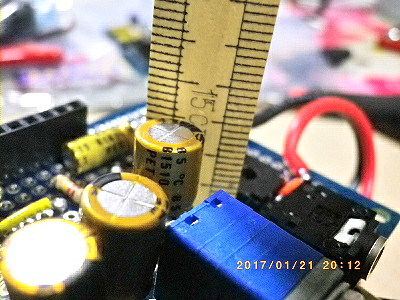

2段目基板の最大部品高さ
約15mmでした。本では1段目基板を載せるために高さ10mmスペーサー＋厚さ2mmのナットを使ってますが、その通りには出来ません。

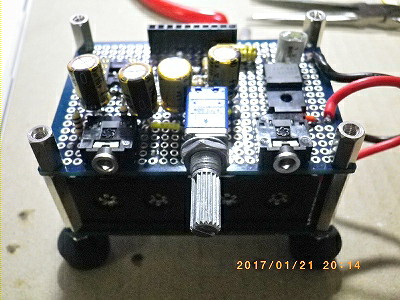

前面 俯瞰

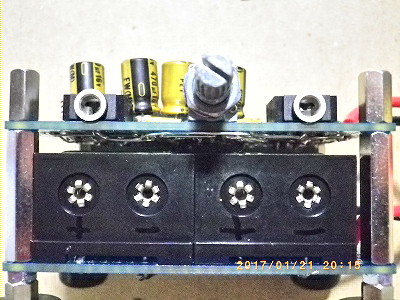

前面
上面

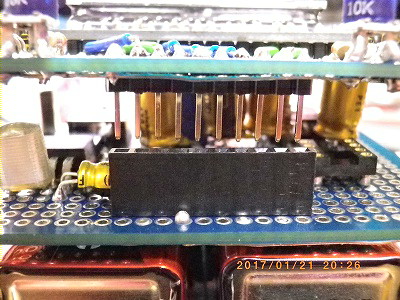

ピンヘッダーの高さ
1段目と2段目を電気的に接続するピンヘッダーとヘッダーソケットが届きません。

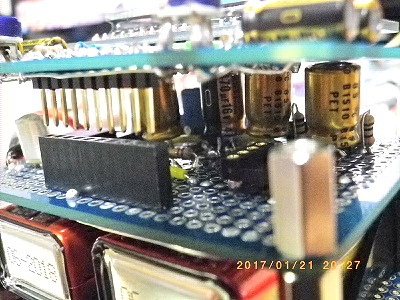

斜視

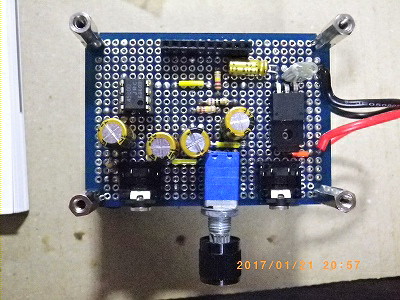

ボリュームにノブ取付け

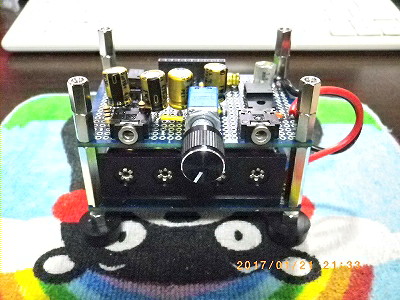

前面

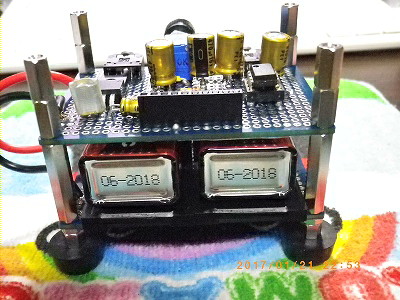

背面
今日はここまで。この時点で約21時でした～。途中、夕食休憩はさみました。
現状の課題
１．2段目基板のスペーサー高さが足りない。
２．1段目と2段目を繋ぐピンヘッダーが短い。
対策案
１．高さ15mm, 又は20mmのスペーサーに変更する。
２．ヘッダーソケットを2段重ね(2連)にする。
対策案で必要なものが手持ちでないので追加購入します～。と言うか、既に発注済みですけど。ちょっと余分に発注してます。
目が疲れました。充血してますｗ
