2020.04.23
カテゴリ： エフェクター：実装記
昨日はケースの加工寸法を、あーでもないこーでもないとやっていたら日が過ぎてしまった。
今回はケースを加工をやっていくが、ちょっとした問題が発生した。
この前買ったドライバドリルではトルクが足りず、厚さ約1.5ミリのタカチのアルミケースが
7ミリのビットまでしか使えないことが分かった。スペックでは金工12ミリと書いてあったが、
もっと薄い金板までなのだろう。
【即日出荷】マキタ makita 充電式ドライバドリル MDF347DS 14.4V 1.5Ah
これくらいは必要なのかも知れない・・・。
さて、肝心のケース加工だが、ある程度穴を開けたら、リーマーで穴を広げるという
方法で加工する。
ホーザン:テーパリーマ 型式:K-441
こういうので捻って広げる。

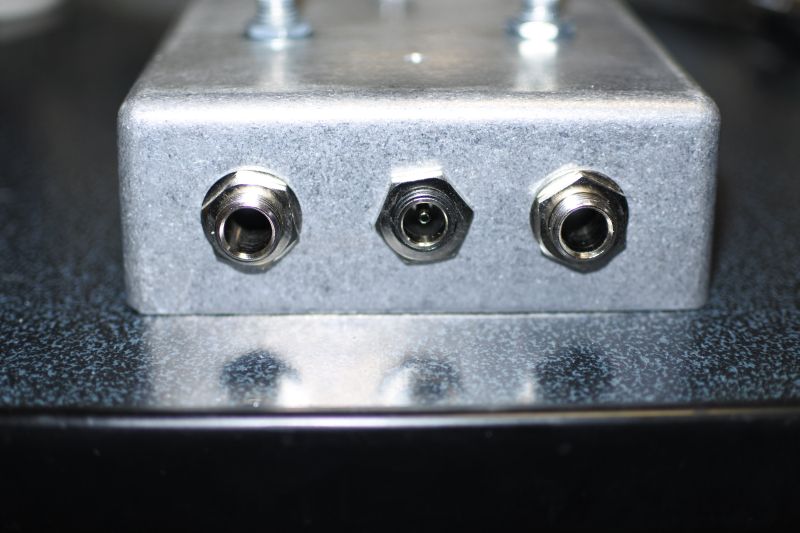

入出力は一般的なサイドマウント方式ではなく、トップマウント方式にしてみた。
サイドマウントより横幅を取らず、内部の基板が大きめでも干渉しづらいという
利点、欠点はサイドマウントのエフェクターと繋げる時、S-L型のパッチケーブルが
必要なこと。穴の盛大なズレは自作ならでは。

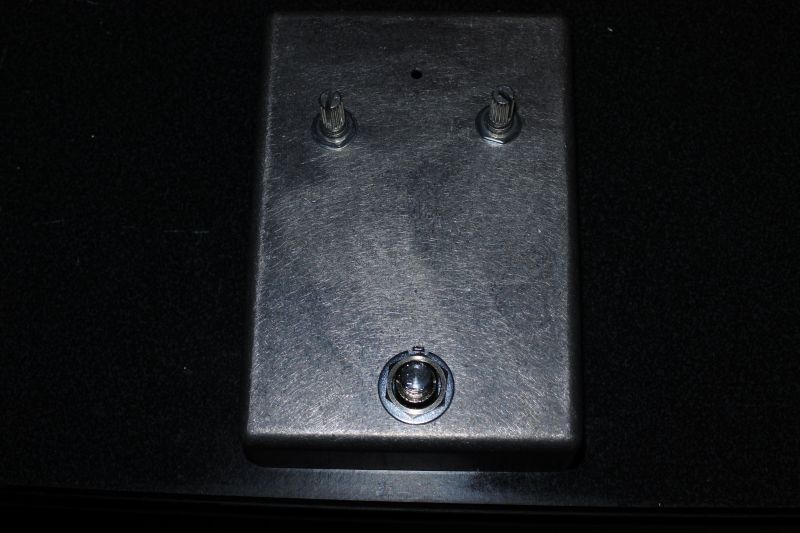

部品を仮組みした正面の様子。こんな感じになる。（真ん中上の穴はLEDが入る）
さあ、次ははんだ付け含めた組み立てだ・・・。
今回はケースを加工をやっていくが、ちょっとした問題が発生した。
この前買ったドライバドリルではトルクが足りず、厚さ約1.5ミリのタカチのアルミケースが
7ミリのビットまでしか使えないことが分かった。スペックでは金工12ミリと書いてあったが、
もっと薄い金板までなのだろう。
【即日出荷】マキタ makita 充電式ドライバドリル MDF347DS 14.4V 1.5Ah
これくらいは必要なのかも知れない・・・。
さて、肝心のケース加工だが、ある程度穴を開けたら、リーマーで穴を広げるという
方法で加工する。
ホーザン:テーパリーマ 型式:K-441
こういうので捻って広げる。
入出力は一般的なサイドマウント方式ではなく、トップマウント方式にしてみた。
サイドマウントより横幅を取らず、内部の基板が大きめでも干渉しづらいという
利点、欠点はサイドマウントのエフェクターと繋げる時、S-L型のパッチケーブルが
必要なこと。穴の盛大なズレは自作ならでは。
部品を仮組みした正面の様子。こんな感じになる。（真ん中上の穴はLEDが入る）
さあ、次ははんだ付け含めた組み立てだ・・・。
