USB3.0時代になり、USB機器もUSB3.0のものをいくつか持っているのでPCI-EカードタイプのUSB3.0カードを買った

USB2.0とUSB3.0の理論上最大速度は下記の通り

USB2.0理論上転送速度480Mbps

USB3.0理論上転送速度5Gbps

かなり速いようだ

実際のところUSB3.0対応機器でもHDDやメモリーカードなどの場合、それ自体の転送速度が大きく関わってくるのであまり期待はしないけど

デスクトップPCの増設カードの話になってしまいますが、いろいろと探してみるとチップによる転送速度の違いがあったり、USBポートの数や内部に19ヘッダーピン出力が付いていたり、PCI-EもX1やX4以上のものに対応しているものなど様々だった

自分の場合、PCI-EはX1が2スロット、グラフィック用に3スロットPCI-EのX16があり、1スロット開いているのでそこのX4以上に対応というPCI-Eカードを買った。

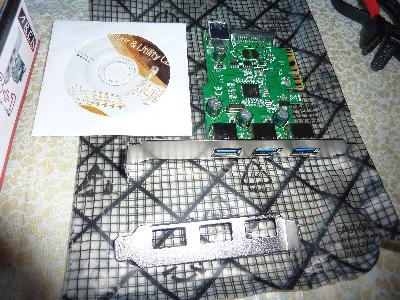

ロープロファイル用のブラケットも付属している

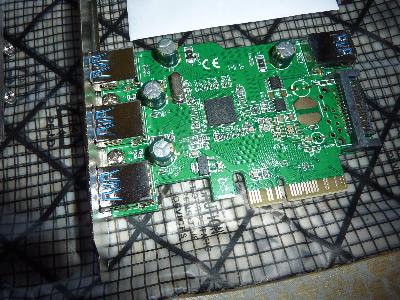

USB3.0ポートは外部３、内部1となっており、カードにS-ATA用の電源コネクター挿し、電源供給するようになっている

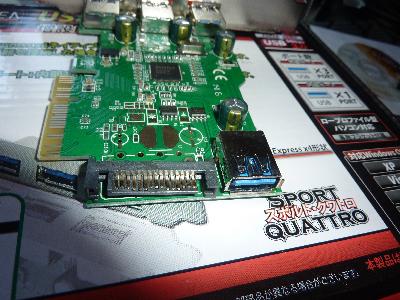

S-ATA用のHDDなどに使われている電源コネクターをこのカードの後部に挿電源供給する必要がある

USB3.0が１ポート内部にあり

外部にUSB3.0ポートが１ポート

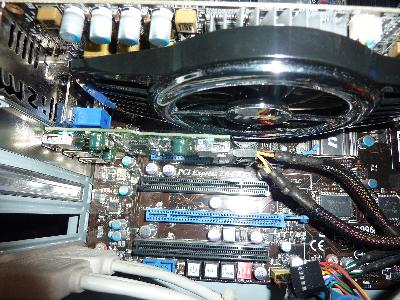

グラフィックにPCI-Eを１スロット使っており、そのすぐ下のｘ16スロットにUSB3.0カードを挿した

HDD用の電源ケーブルをカードに接続

あとでこの写真みて思ったのだが、さらに下のPCI-Eｘ16（青スロット）に挿したほうがグラフィックのファンの妨げにならないような気がするので後日差し替え予定。

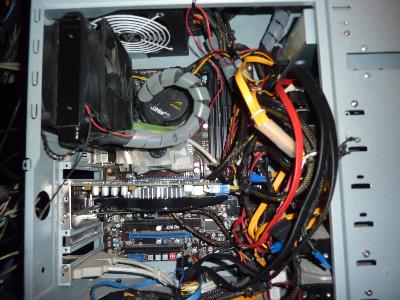

ケーブルがゴチャゴチャでメンテ性悪すぎ

CPUはcore i7で水冷CPUクーラー（ラジエターデュアルファン）、メモリー4GB×6（トリプルチャンネル）24GB、グラフィックはATIの1GBメモリーの安いやつ

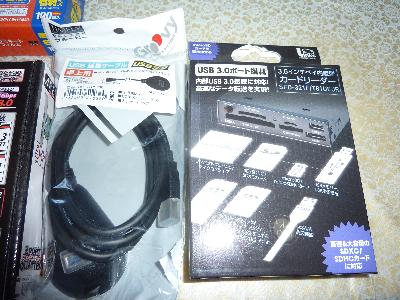

USB3.0の台座付延長ケーブルとUSB3.0カードリーダー

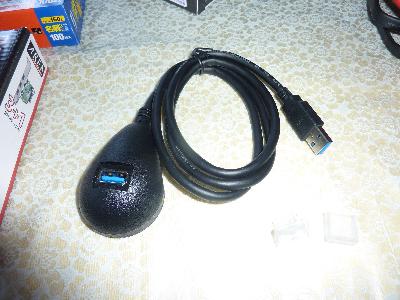

こんな感じの延長ケーブルなので背面ポートからテーブルの上に持ってきて、好きな機器を挿せるのが良いです

さて、カードリーダーをケース内に取り付けよう

あ！！！！！　コネクターを見て目が点になってしまった

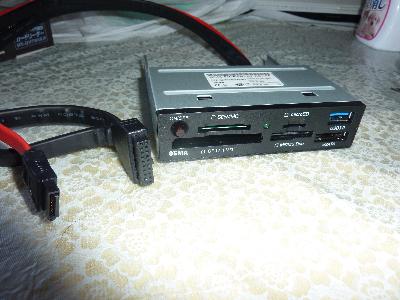

なんと良く調べずに買ったのが悪いのだが、カードリーダーのコネクターがUSB3.0対応のマザーボードに直接挿すタイプの19ヘッダーピンタイプだった…

赤いケーブルはS-ATAコネクターでマザーボードからこのカードリーダーの前面にあるeSATA端子に直結される

調べると19ヘッダーピンとUSB3.0に変換するケーブルが売っていたので後日注文するとして、PCにまずは組み込んでおこう

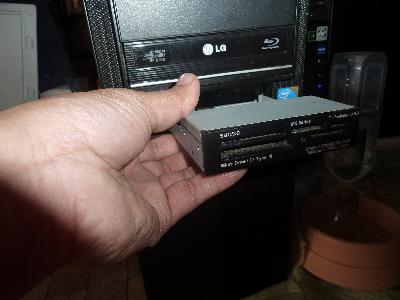

前に使っていたUSB2.0のカードリーダーを取り外し、今回買ったものと入れかえた

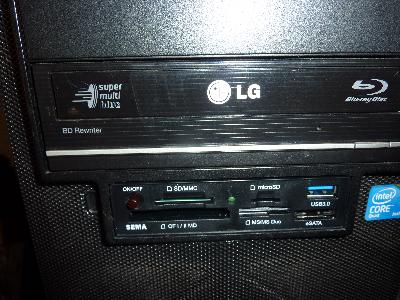

黒パネルなので違和感なし

左上にある赤いボタンがカードリーダーの有効、無効のスイッチ

無駄な電力を抑えられるのと使っていないときマイコンピューターのドライブアイコンが減るのでありがたい

とりあえずこのままではカードリーダーが使えないのでこのままにしておきます

続きは次の日記で！！
