泣きそうになった ；＿；
ネットで光電子増倍管の記事を見ていて、久しぶりに暗視鏡をクローゼットから出してきた。以前仕事中に夜間コースターなどの状態を確認するのに購入したものです。でも、・・・・・・使用してみるとなにか変なんです。単純に電池切れ？ かな？？？と電池を抜いてびっくり！！液漏れで端子が腐食しています ；；予備の電池を確認してみると！！新品の電池も液漏れです ；＿；まぁ電池は良いとして、本体どうしよう～～ 結構高かったのにやっぱ長く使用しない時は電池を抜いておくのが基本ですね＾＾；
2013.04.28
コメント(0)
-
100円LCDテスト
先日購入した100円パーツの動作テストをしてみました。とは言ってもLCDだけですが＾＾；PICマイコンアセンブラ入門の134ページ。ポートの内容をLCDに表示するものです。実際には擬似的に表示させています。よく使われる1602互換で何もしなくて表示出ました＾＾まぁ この手の表示器は100個近く持ってるのですが・・＾＾；オークションででも売らないとね～それから、ブルートゥースモジュールですが調べてみるとアマゾンとかで５０００円くらいで同じ物が売られていますね。また時間があれば残りのも買っとこうかなｗｗ
2013.04.28
コメント(0)
-
すべて100円♪
今日は久しぶりにHARD OFFに行って来ました。あ！ 先日も行ったかな＾＾；いつもはジャンクパーツをあさりに行くのですが、今回は100円均一の商品をゲットして来ました！！なんと！ すべて100円です ＠＿＠左上から GDM1602＿液晶 真ん中がMC908AP8_CPUボード1 右上 ブルートゥースモジュール左下ブレッドボード 真ん中がMC908AP8_CPUボード2 右下 音声合成基板とどれも１００円！！ ってもういいか・・・ｗ実は以前にも紹介したことがありますが、ディアゴスティーニの週刊マイロボットと言う雑誌の付録です。大量にあったので基板と使えそうな部品を購入してみました。色々検索すると基板の回路図や改造方法も有るそうです＾＾６８系の開発ツールがないのですぐに使えるということはありませんが、未実装のコネクターを使用すればISPも可能みたいです。まぁ 全部で６００円ですから色々遊んで捨てても元は取れそうです。
2013.04.27
コメント(2)
-
６E2 マジックアイを点灯してみた
大阪のデジットっていうジャンク屋さんで以前に購入していたマジックアイを点灯させてみた。真空管なんか学生時代にしか触れたことがなく、色々資料を集めながら制作です。でも、色々調べる間にＢ電源なるものが必要？こんな高い電圧を作るものが見当たらない＾＾；冷陰極管のインバータも考えたけど電圧が高すぎて没！何か無いかとジャンクパーツを漁っていたら・・・ お！見つけたのが写ルンですのストロボ回路です。電圧を測ってみると無負荷で３００V近く出ていました。これは使えると組んでみたのがこれ！綺麗に点灯しました ＾＾昔懐かしいあの光です少し見辛いので手元の作業灯を消しての撮影しました。くっきりついています＾＾おまけに写るんですの充電完了LEDも赤々と点灯しています。点灯試験だけならこんなもので流用できるんですね～～楽しい時間です♪追記：ヒーター真空管といえばやっぱヒーターですよね～～なにかしら哀愁を感じますよね＾＾
2013.04.23
コメント(2)
-
昔懐かしい青写真を再現♪
私の小さかった時は家庭にカメラなんかなくて、子供の頃は学研の科学と学習などの付録についていた青写真で遊んだものです＾＾先日１００円均一に行った時に別件で蓄光シールが必要になったので購入しました。紫外線に反応がよくシンチレーターとかに使えないかな～なんて考えていました。ふとしたことから、そのシールの上に物を置いてあって偶然に綺麗なシルエットが写り込んでいました。あはは！！ これはいい！！お子様がいる家族の方とかにお勧めです。必要なのは１００円均一でこれだけ～～蓄光シールとスパイペン？ 名前忘れました ｗｗこの２つを使って真空管を撮影してみましたさて、どんな感じで写るでしょう♪なんとなくレントゲン写真に見えませんか？ ｗｗついでにマジックアイも撮影～～中の配線も写って良い感じです＾＾お子様と遊ぶのでしたらフィルムのネガを置いて撮影しても面白いです。但し写真みたいに反転はしませんから＾＾ あしからず昔の青写真ほど鮮明ではありませんが、何度も使用でき楽しいですよ＾＾
2013.04.22
コメント(4)
-
１００円チップリセッター解析？
以前よりやってみたくてLogicCubeを購入してようやくここまで来ました＾＾；まずは、ロジアナを接続しやすいように改造から始めました。接続するとこんな感じです＾＾ピンアサインは解らないためグランドのみ合わせて後は解析しながらバスラインを見つけました。それで出てきたのがこれ！！何処かのHPではアトメルのE2PROM互換と書いてありましたが・・・汗ホントかどうかはこれだけでは私にはわかりませんｗｗもう少しシリアル通信の勉強が必要なようです ＾＾；
2013.04.21
コメント(0)
-
久しぶりに分解ネタです
いつもブログに画像をアップする時、私はSONYのDSC-T1という古いデジカメを使用しています。使い便利が良いので新しいデジカメを買っても新しい方を手放してこのデジカメだけ残ります＾＾今日久しぶりにハードOFFに立ち寄った時に偶然ジャンクの中に同じT1を見つけて５００円で購入しました。壊れていなければ久しぶりに赤外線用に改造しようと思ったのですが、結局水没品でした ；；まぁ ５００円ですから教材としては安いものです。古いものですから中の部品も目新しいものはなくて・・・なにげにCCDを分解したら何かが足りないのです！！リードはカットしています ？？ わかります？裏面はこんな感じ！！何が変って言いますと、シリコンチップが乗ってないのです！！拡大してみるとこんな感じ。なんと！！ ガラスに直接パターンが・・・配線だけなら不思議ではないのですが、どう見ても回路が作りこまれています。久しぶりに感動しました！！だいぶ古いものなので最近のデジカメはもっとすごいのでしょうね～追記：拡大写真ルーペをつけて撮影してみました下の太いパターンが大体0.5mmくらいの幅でしょうか。綺麗なパターンで端子部分には記号も書かれています。すごいですね～ ＾＾
2013.04.20
コメント(0)
-
LCD直接駆動

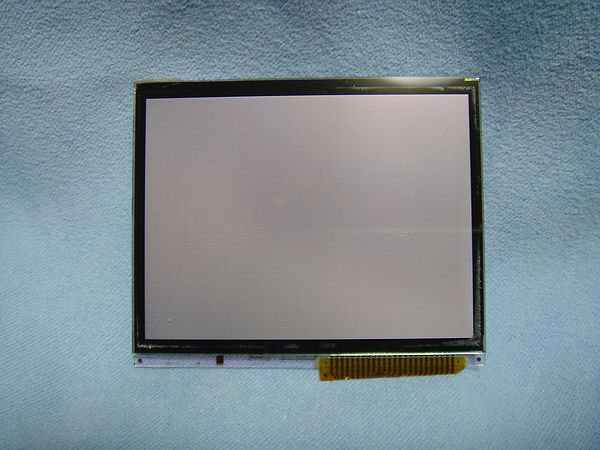

色々LCDを触っていたらふと・・頂き物のLCDを思い出した確かトラ技の記事にあったよなぁ～ と思いだし早々に記事を調べて点灯してみたとりあえず配線はそこそこで点滅のみ確認したブレッドボードに慣れてないからまぁ確認できたらいいかぁ～と始めたものの記事には32.768ｋHzの水晶が使われていてその辺の時計から取り外したものを付けたが発信しない ；；仕方なくFSを久しぶりに電源入れて設定したのだがオフセットや出力電圧の調整など色々設定してようやく点滅の確認できましたちょっとテストのつもりがこんな時間になってしまった寝なきゃね～～おやすみなさ～い
2013.04.09
コメント(2)
-
温度計
先週の金曜日に会社で荷物移動していて久しぶりに腰を痛めてしまいました；；でも、痛みが出たのが昨日でして・・・汗歳を感じます ＾＾；腰は痛いけど頭は元気でしたので少しだけソフトの勉強をしましたとはいっても表示を変えただけですがｗ先日作ったAD変換の回路に温度センサーLM35を取り付けて1秒毎に表示させるものですLM35は150度までの測定が可能でMAX1.5Vの出力ですテスターがあれば直読できますPIC側のVrefを1.5Vに設定してLM35を直接AD変換しています演算ルーチンは見ても解らなかったのでそのままVrefだけの変更で表示させています手持ちの温度計と比較してもまぁまぁの精度です自分の思い通りにソフトが組めると楽しいのでしょうね～
2013.04.08
コメント(2)
-
LCDいろいろ～
ＰＩＣの書籍を購入してから色々勉強中です購入した目的の一つにLCDを駆動してみたかったでもソフトを勉強する前にハードから工作です＾＾こちらは１６Ｆ８４を使ったPWM発振器ですLCDに現在の値が表示されます元ネタは こちら です＾＾F84でもここまで出来るのですね～ 感動次は今回書籍を購入に踏み切ったI2Cを使用したLCD駆動ですPICマイコンアセンブラ入門 304ページの記事で12F675を使用したLCD駆動プログラムですプログラムナンバー P3_3_6Aですしかしこの表示を出すまでに一苦労で・・リードが1.5m/mピッチで変換基板もなく久しぶりにEAGLEで作ろうと思いましたが数カ月前にパソコンがクラッシュして1からシステムを入れ替えたところでした ；；仕方なくユニバーサル基板を使い１．５ピッチは空中配線をしました久しぶりに半田付けしましたが、手が震えて・・・・う～～ん としだにゃ～
2013.04.04
コメント(4)
