テスラコイル色々巻いてみた ２
前回よりハマっていますテスラコイルなんですがこの回路は特殊というか最初見た時はこんなので発振するの？？ と疑問でしたでもちゃんと発振するんですよね～以前巻いた物や先日巻いたもの、そしてテストで使ったコイル真ん中の基板から右側は電圧をかければすぐ発振します基板より左は少し工夫が必要でした上の回路を見てもらえば解ると思いますが一旦ベース抵抗からトランジスターを駆動した後２次コイルから通常ならベース電圧の反対方向に２次コイルからの帰還が必要ですでもこのコイルたちは帰還させるだけの電圧を発生させることができなかったのですそれなのになぜ今回は発振したかですよね！右のコイルは巻数も多く空間の容量も取れてベースに帰還します今回は基板より左のコイルに負荷を繋いでみましたまぁ 結局は２次回路を閉じる事により帰還をかけましたそこでそんなに簡単に発振するのならと使い捨てカメラのトリガートランスでも発振するのではないかと単純に考えたわけです最初はトリガートランスを改造することなく外部に１次コイルを巻きましたこのままなら発振しませんがネオンや冷陰極管などを接続すると高電圧が発生します次に１次コイルを分解し巻数を４ターンに変えて使用してみました上に数センチのリードを付け電圧を上げていくと発振します少し長めのリードを出せばより安定して発振しますこの形を見て ハ！ と驚きましたこれって、そのまんまアンテナですよね～なんとなくテスラコイルいじりだして無線の理屈が少し見えた気がしました最後にこのコイルに直接負荷を繋ぐと２次側には高い電圧が発生します冷陰極管もこの通り眩しいくらいに点灯しますこの回路では２次側の浮遊容量？ が大きいほど発振しやすいのですかね？以前にジュールシーフの実験でほとんどのコイルで発振したようにテスラコイルもそのポイントを掴めば簡単に発振するのではないでしょうか付け加えておきますが、トリガートランスはテスラコイルではありません比較対象のために実験したものです遅くなりました今日も仕事なので寝ます
2017.07.19
コメント(0)
-
夏休みの工作にテスラコイルはいかが？

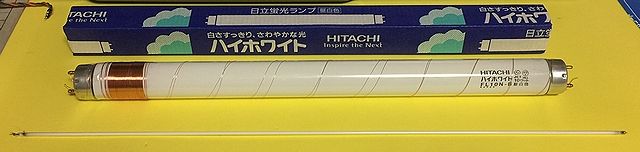

少しはまり気味のテスラコイルですが、空中に放電するくらいだから高電圧出てるんですよね～でも、高圧トランスを巻くにはコアとか巻数とか色々難しいことがあります特に巻数は1000回とか嫌になる回数ですよね～そこでテスラコイルならこんなに少ない巻数で高電圧が出せます１００円均一に売っている１０wの蛍光灯に８０回巻き、上まで放電するように巻き上げました線径からすると２５ミリで約８０回です単純にトランスの原理だと１次が５vとしたら２次には４００v発生する計算になりますしかし・・・ こんなもんで点灯するのか？ダメ元で電圧をかけてみたなんと！ あっさり点灯した！！恐るべしテスラコイル！！これなら子供でも巻けそうですね＾＾発振部分も数点でできるし理系好きのお父さん！ 夏休みに子供と一緒に工作どうですか＾＾
2017.07.09
コメント(0)
-
テスラコイル色々巻いてみた
先日より少しはまり気味のテスラコイルです＾＾合間に色々巻いてみました左は先日作ったもので小さなものです。今回はサランラップの芯に線径を変えて見ました真ん中のは線径は0.12で約７２０回です１２Vのリレーのコイルを解いて巻いてみました合間合間で３日位かかった ふぅ～～線が細くてかなり疲れました一応動作ＯＫですがいまいちです右の物は今日巻いたもので線径は0.26mmで３７０回ですこれは太くて巻きやすく１時間位で巻けました途中で線がなくなって同じ線径の色違いで付け足しましたこれも難なく動作したのですがどれも今ひとつ気に入らないんですよね～一応確認のためにベース波形をオシロで測定してみました最初のちっちゃいやつは結構周波数高いんですね～でも、ベース波形がいまいちかも～真ん中のも波形はほぼ矩形波ですが、極端に周波数が下がっていますやっぱ多く巻けば良いと言うものでもなさそうです ＾＾；３個の中で一番安定していますがこれもまたベース波形が変な感じ切れた瞬間にリンギングが発生していておそらくこれが２次コイルの共振周波数のような気がしますさて、どこを触ればそのコイルの特性を活かすことが出来るのでしょうか飽きるのが早かったりしてね ｗｗ続く・・・・ か？
2017.07.08
コメント(0)
-
ミニテスラコイル完成♪
以前何度も制作して失敗に終わったミニテスラコイルですが先日購入したイオンスピーカの回路で作ってみましたサイズはイオンスピーカより一回り小さくコイルの直径も巻き数もかなり小さくなりましたこれでもちゃんとネオンランプも点灯するんですよ～回路電流も小さく放熱器も半分くらいの大きさです感極まりレムちゃんも泣いてくれています ＾＾； なんのこっちゃ！最初はどうしても発振せずあきらめかけた時もしもの時のカップリングコンデンサーです！！電源に入れるこのコンデンサー一個で何もなかったかのように動き始まましたまた一つ小さな夢がかないました＾＾
2017.07.02
コメント(0)
-
ダイソーＵＳＢライター発見！
今日も又ふらりとダイソーに行ってました。何か新しいものはないかと徘徊してると・・・・有りました！！ＵＳＢライターです！でもタバコは吸わないし～まぁ 200円だから勉強のために購入しました。早速分解すると充電式の熱線ヒータみたいな感じです200円にしては凝った作りをしています想像はしていましたが・・やっぱりリチュームイオン電池を使っています！！数年前ならこのリチューム電池だけで1000円は越していました安くなったものです回路は読んでないですが当然充電制御回路も含まれているはずですこのくらいのリチュームイオンバッテリーなら３００ｍＡｈくらい行くのかな？昔ならせいぜい１５０か２００くらいの物ですチェッカーで容量を調べてみました＾＾結構役に立つチェッカーです２２分充電して189mAhでした。約200くらいなんでしょうね～容量の浅いＢ級品とかを使っているのかな？それにしても安いよなぁ～色々いじるには楽しそうなおもちゃです＾＾
2017.07.02
