Oct 28, 2022
テーマ： オーディオ機器について(3922)
カテゴリ： 真空管
CV1079という真空管を入手しました。
背は低いけど、カッコイイ真空管です。
807類似とも云われているようですが、果たしてどうなのでしょう．．．
詳しくは The Valve MuseumのCV1079の資料 を参照下さい。
ピンは欧州のB5にトッププレートです。
したがって、6L6用のアンプに挿すにはアダプタを作らなければなりません。
ヒーターは6.3V1.25Aでプレート損失は25W程度だそうです。だいたいB5ソケットの物は4V管が多いですが、これは6.3Vなので有り難いですね。そのまま使えます。
アダプタを作らねば．．．ということで作ってみました。

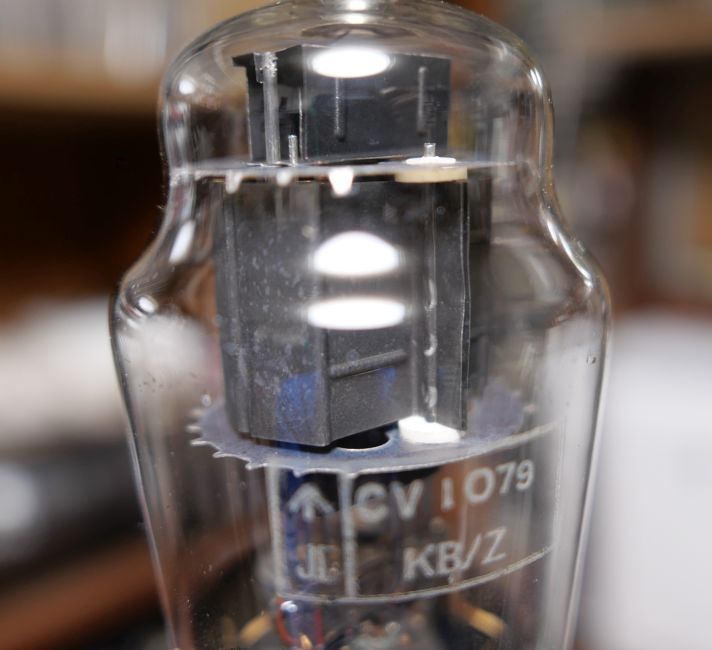

送信管なので造りはきちんとしています。
上下はシールドになっていてヒーターが見えにくいというのが一寸残念。

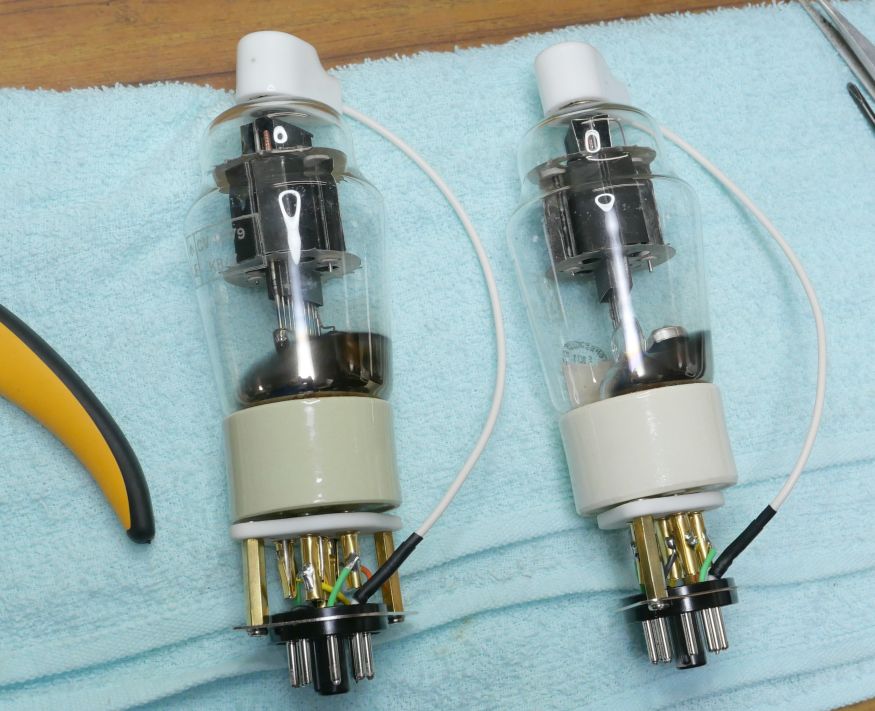

見た目は悪いですが、アダプタを作ってみました。

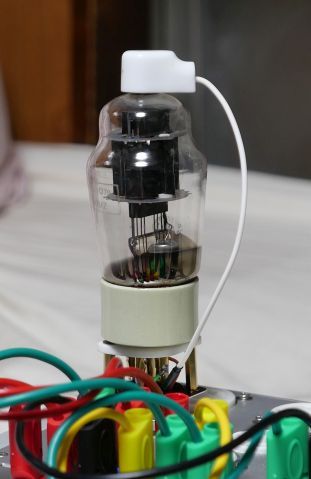

etracerで計測してみましょう。

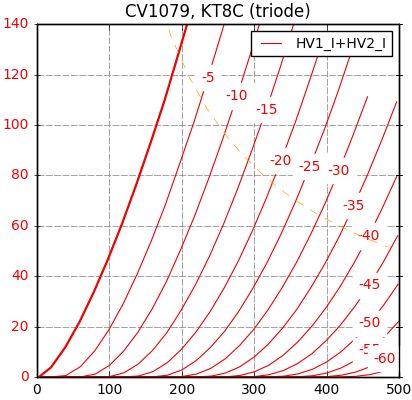

1本目
Ep=280VでEg1=-18.5Vのとき、
Ip(+Ig2)=54.52mA
Ig2=3.34mA
rp=1619Ω
gm=5267μS
μ=8.5V/V

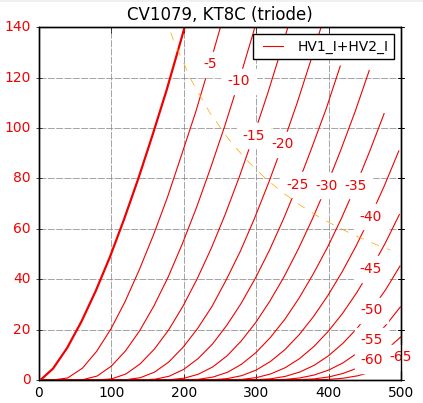

Ep=280VでEg1=-18.5V（1本目のIpに合わせました）のとき、
Ip(+Ig2)=54.65mA
Ig2=3.56mA
rp=1565Ω
gm=5399μS

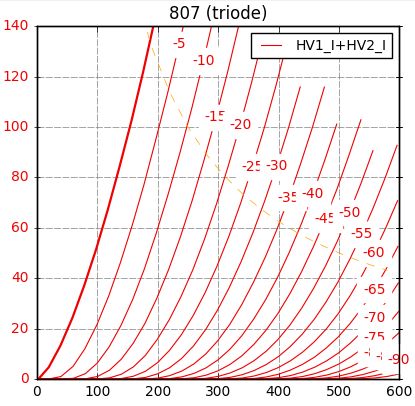

807の特性も参考として載せておきますね。
如何でしょうか、
総じて「見た目は違うけど、ほぼ807」といえます。（プレートの耐圧は低目ですが、オーディオでは高くても350～400V程度でしょうから、あまり関係なさそうです）

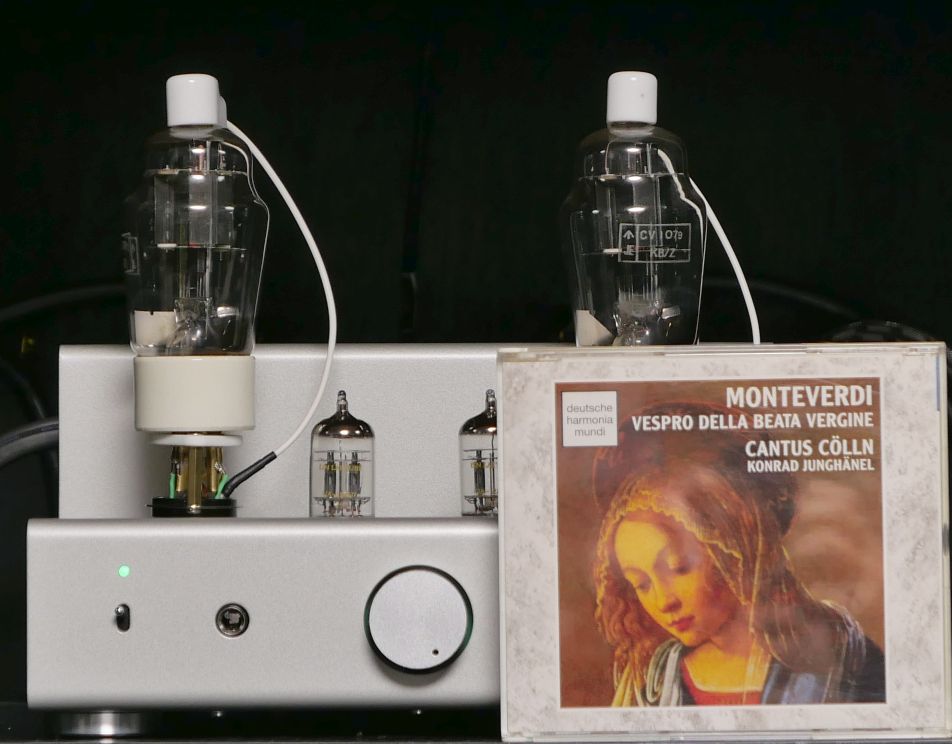

とても素晴らしい音楽を奏でてくれます。
背は低いけど、カッコイイ真空管です。
807類似とも云われているようですが、果たしてどうなのでしょう．．．
詳しくは The Valve MuseumのCV1079の資料 を参照下さい。
ピンは欧州のB5にトッププレートです。
したがって、6L6用のアンプに挿すにはアダプタを作らなければなりません。
ヒーターは6.3V1.25Aでプレート損失は25W程度だそうです。だいたいB5ソケットの物は4V管が多いですが、これは6.3Vなので有り難いですね。そのまま使えます。
アダプタを作らねば．．．ということで作ってみました。
送信管なので造りはきちんとしています。
上下はシールドになっていてヒーターが見えにくいというのが一寸残念。
見た目は悪いですが、アダプタを作ってみました。
etracerで計測してみましょう。
1本目
Ep=280VでEg1=-18.5Vのとき、
Ip(+Ig2)=54.52mA
Ig2=3.34mA
rp=1619Ω
gm=5267μS
μ=8.5V/V
Ep=280VでEg1=-18.5V（1本目のIpに合わせました）のとき、
Ip(+Ig2)=54.65mA
Ig2=3.56mA
rp=1565Ω
gm=5399μS
807の特性も参考として載せておきますね。
如何でしょうか、
総じて「見た目は違うけど、ほぼ807」といえます。（プレートの耐圧は低目ですが、オーディオでは高くても350～400V程度でしょうから、あまり関係なさそうです）
とても素晴らしい音楽を奏でてくれます。
