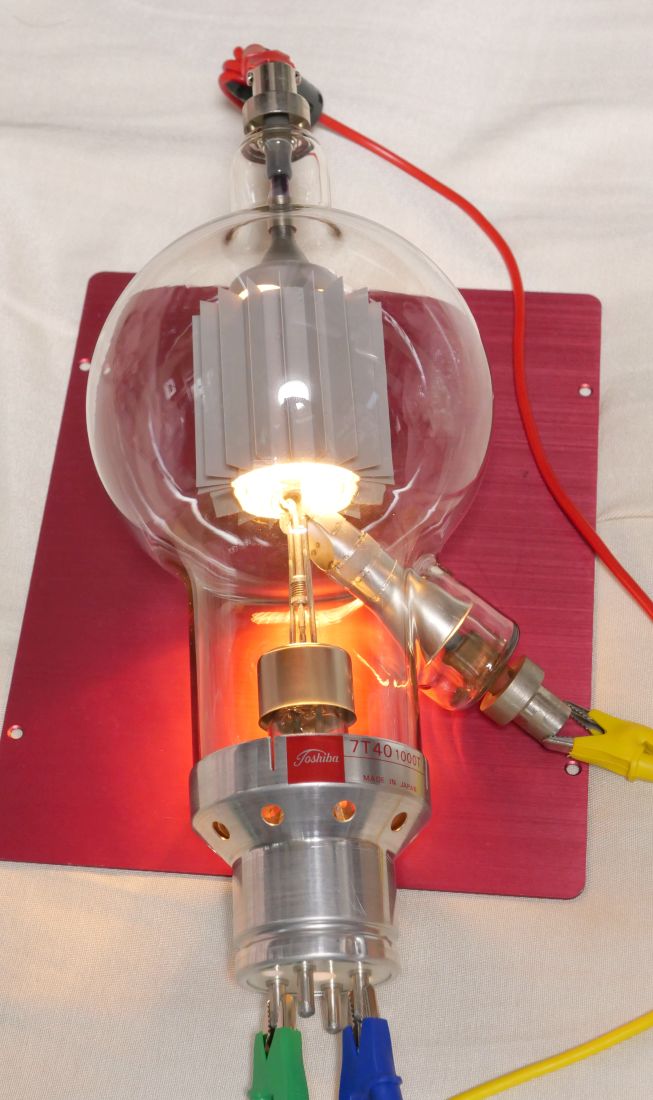

以前、入手した7T40（1000T）という真空管、
めっちゃ大きいです。

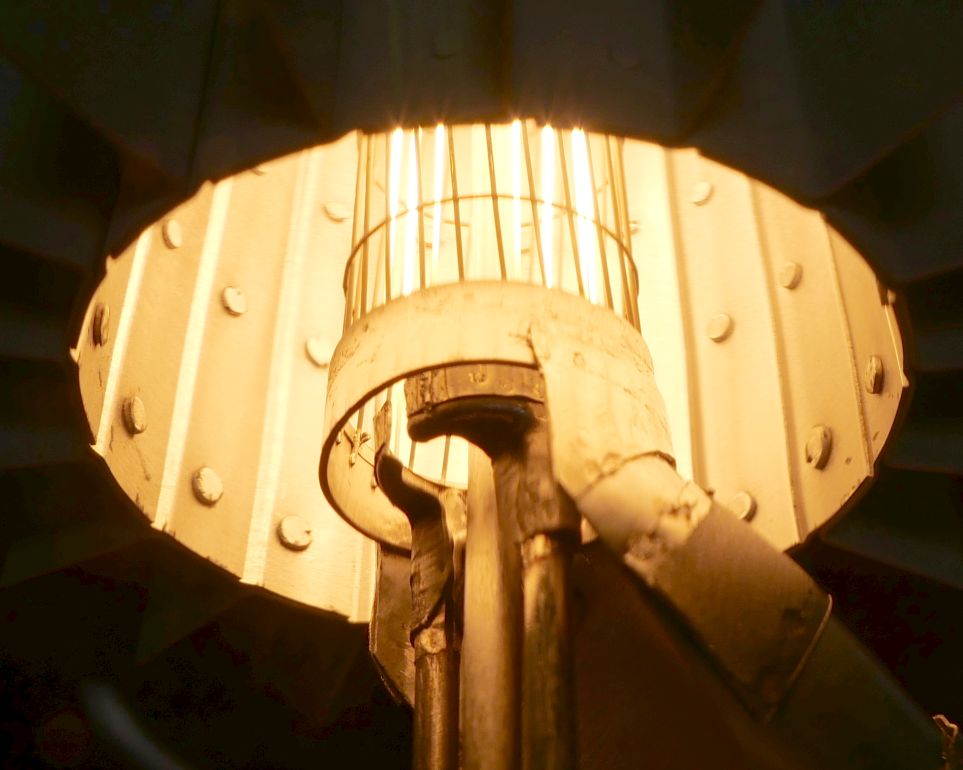

フィラメントを灯すと明るい！熱い！
フィラメントは7.5Vの15.5Aという大電力。
送信所や中継所で使用するような真空管です。
規格は 真空管(Electron tube) 規格表データベースの1000Tの資料 を参照下さい。
etracerで測定してみましょう。

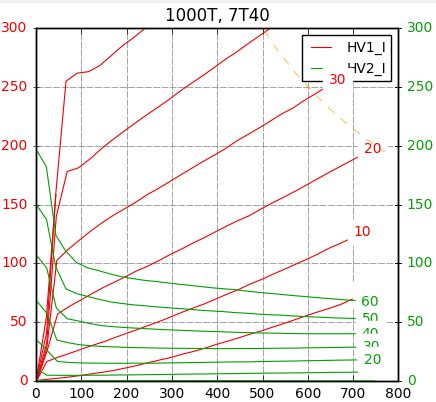

1本目（No.20074）
Ip=127.03mA
Ig=8.26mA
rp=5075Ω
gm=6751μS
μ=34.3V/V

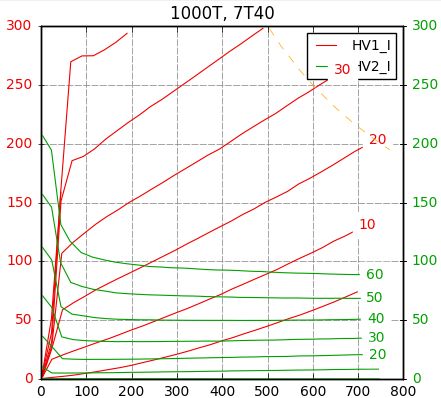

2本目（No.39143）
Ep=700VでEg=+11V（もう1本のIpに合わせて設定）のとき、
Ip=128.80.92mA
Ig=8.70mA
rp=5157Ω
gm=6639μS
これもあれですかね、欲張らなければ400～500Vで150mAほど流し2.5kΩあたりの負荷とNFBで小出力を楽しむ感じでしょうか。（消費電力的に無駄が多くなりますが）
ガチで高圧を掛ければパワーが出ると思いますが、そこまで大がかりにする必要も無い（お金も掛けたくない）ですし。
めっちゃ大きいです。
フィラメントを灯すと明るい！熱い！
フィラメントは7.5Vの15.5Aという大電力。
送信所や中継所で使用するような真空管です。
規格は 真空管(Electron tube) 規格表データベースの1000Tの資料 を参照下さい。
etracerで測定してみましょう。
1本目（No.20074）
Ip=127.03mA
Ig=8.26mA
rp=5075Ω
gm=6751μS
μ=34.3V/V
2本目（No.39143）
Ep=700VでEg=+11V（もう1本のIpに合わせて設定）のとき、
Ip=128.80.92mA
Ig=8.70mA
rp=5157Ω
gm=6639μS
これもあれですかね、欲張らなければ400～500Vで150mAほど流し2.5kΩあたりの負荷とNFBで小出力を楽しむ感じでしょうか。（消費電力的に無駄が多くなりますが）
ガチで高圧を掛ければパワーが出ると思いますが、そこまで大がかりにする必要も無い（お金も掛けたくない）ですし。
