PX4という真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

rpが低くヨーロッパの2A3といわれるPX4。
「PX25の音よりPX4の音が好き」というファンも多いとか。

そんなPX4の特性を測ってみようと思います。
中古真空管では特性はバラつきますので、何が本当かはわかりません。
それでも傾向のようなものはわかってもらえかなと思います。

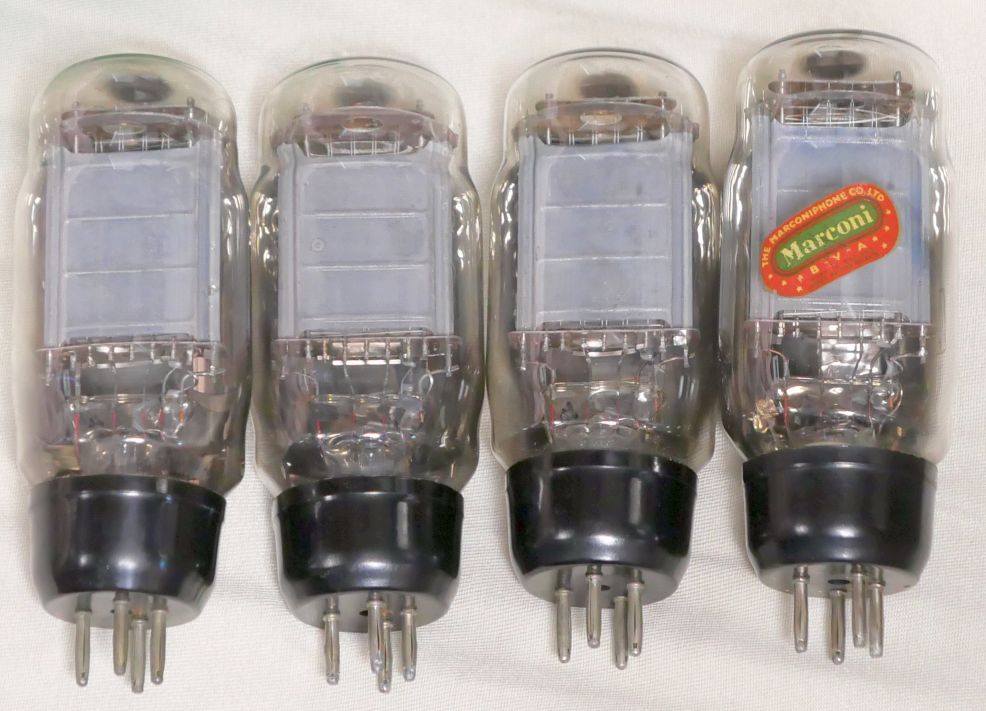

手持ちは右2本が国内のセラーから購入した状態の良い物で、左2本がヤフオクにて動作未確認品として購入した半ジャンク（動作はします）です。

PX4のフィラメントが切れやすいという話は本当なのでしょうか？
少し気になるところです。

私が思うに．．．

たぶん、こういう理屈かと。四つ折りの細長いフィラメントですし。
手持ちのTESLAのRD27ASに傾向が強く（私のだけかも）、切れるのが怖いです。
でもPX4ってそんなにフィラメントの温度が高くないのですが、それでも切れるのかな。

それならフィラメント電圧を絞って1日でも寿命を延ばして音楽を聴きたい気持ちも．．．

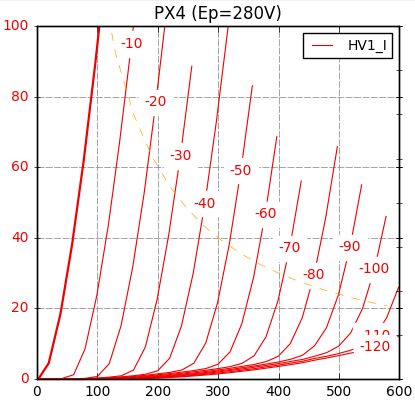

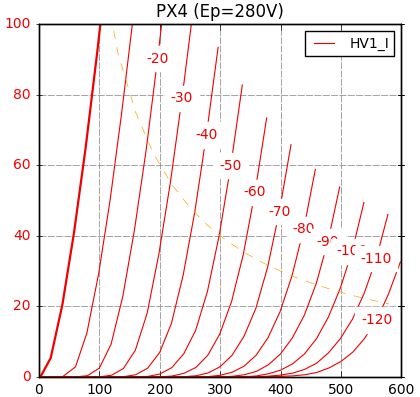

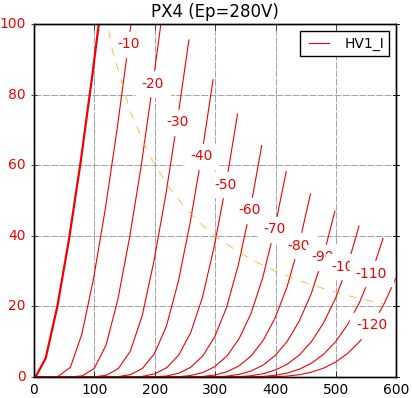

そこで、フィラメント電圧を4.0V～3.8V～3.6V（規格外）まで変化させた特性を測定しました。
Epは280Vで。

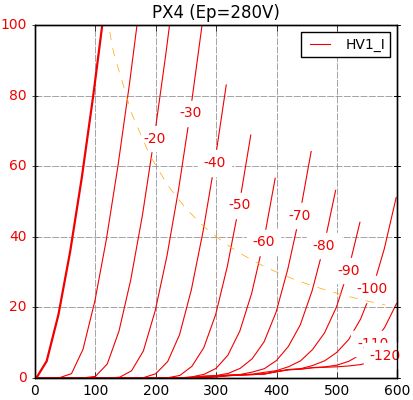

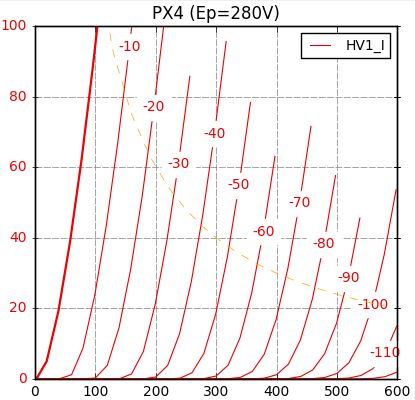

【1本目】Marconi製　ラベルあり
Ef=4.0V,If=0.94A

Ep=280VでEg=-42.5Vのとき、
Ip=38.27mA
rp=1002Ω

μ=5.1V/V

Ef=3.8V,If=0.93A

Ep=280VでEg=-42.0Vのとき、
Ip=37.90mA
rp=990Ω

μ=5.2V/V

Ef=3.6V,If=0.91A

Ep=280VでEg=-42.5Vのとき、
Ip=37.89mA
rp=1005Ω
gm=5199μS
μ=5.2V/V

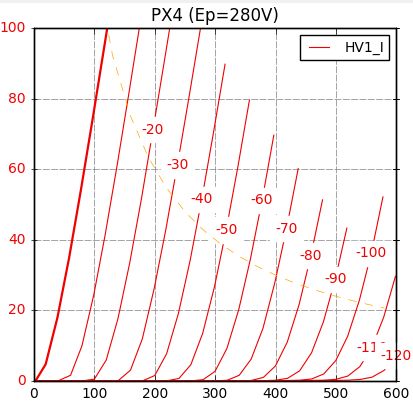

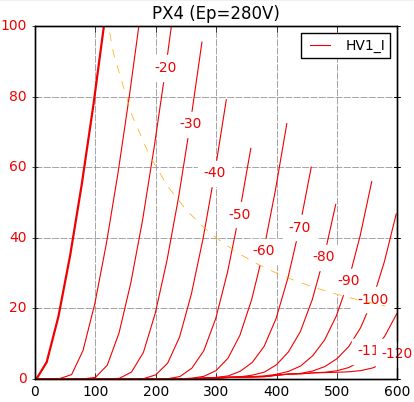

【2本目】Marconi製　ラベルなし
Ef=4.0V,If=0.95A

Ep=280VでEg=-41.5Vのとき、
Ip=38.27mA
rp=1066Ω
gm=4765μS
μ=5.1V/V

Ef=3.8V,If=0.93A

Ep=280VでEg=-41.2Vのとき、
Ip=37.93mA
rp=1097Ω
gm=4688μS
μ=5.1V/V

Ef=3.6V,If=0.89A

Ep=280VでEg=-40.7Vのとき、
Ip=38.09mA
rp=1147Ω
gm=4626μS
μ=5.3V/V

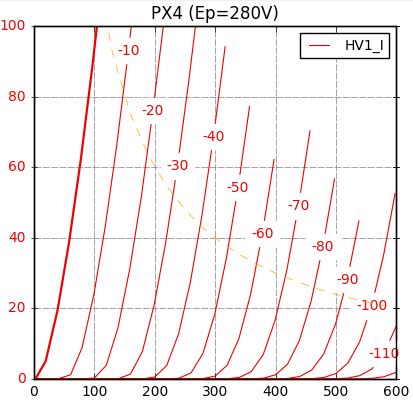

【3本目】Zaerixブランド（多分Marconi製）
Ef=4.0V,If=1.02A

Ep=280VでEg=-44.3Vのとき、
Ip=37.81mA
rp=1051Ω
gm=4694μS
μ=4.9V/V

Ef=3.8V,If=0.97A

Ep=280VでEg=-43.9Vのとき、
Ip=37.93mA
rp=1096Ω
gm=4522μS
μ=5.0V/V

Ef=3.6V,If=0.93A

Ep=280VでEg=-43.9Vのとき、
Ip=38.38mA
rp=1133Ω
gm=4420μS
μ=5.0V/V

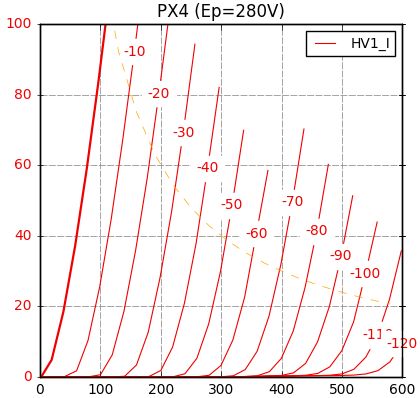

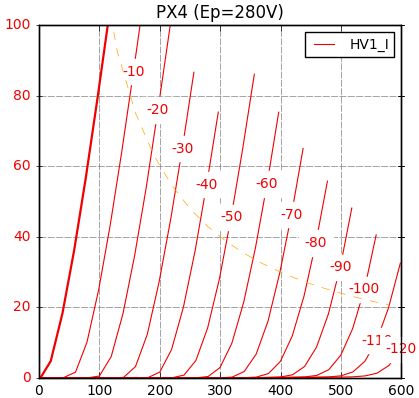

【4本目】Zaerixブランド（多分Marconi製）　振るとカラカラ音がするが大丈夫
Ef=4.0V,If=0.96A

Ep=280VでEg=-46.9Vのとき、
Ip=38.09mA
rp=1082Ω
gm=4319μS
μ=4.7V/V

Ef=3.8V,If=0.92A

Ep=280VでEg=-46.5Vのとき、
Ip=38.14mA
rp=1111Ω
gm=4171μS
μ=4.6V/V

Ef=3.8V,If=0.87A

Ep=280VでEg=-46.0Vのとき、
Ip=37.80mA
rp=1151Ω
gm=4077μS
μ=4.7V/V

Zairexは2本にバラツキがあります。それにお疲れの様子？
（47000円くらいで買った動作未確認の半ジャンクなので、これくらい動けばOKです）

この測定から解ったことは、
傾向としては4.0Vでは（少なくとも直流4.0Vでは）エミッションが元気なPX4はIpカーブの高圧側の浮きが大きく、フィラメント電圧が低くなると落ち着く傾向です。（それくらい良好なエミッションといえるかもしれません）
3.8Vと3.6Vを計測しましたが、3.8Vでも十分、3.6Vでもなんとかエミッションが確保でき、4.0VでIpカーブが大きく浮き上がってたものも、このあたりで落ち着きます。
たぶん交流と直流で結果が異なると予想されますが、交流で測定する術がないので何ともいえません。

ひょっとして．．．ですが、
直流点火より交流点火が音が良いというのは、同じ4.0V点火時のIpカーブ高圧側の浮き具合に関係があるような気がします。
音質の差は、何かしら電気的特性が異なるから生じるわけですし。
皆さんはどう思われますか？

とにかく「動作中のアンプにテスターを当てて4V以上だったら抵抗を入れよう。直流なら3.6V以上なら動くよ。」ってのが私の結論ということで。（賛否両論あると思いますが）
