4XPという真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

4XPという真空管、 PX4 の類似管らしいですね。
4XPは右からから読むとPX4という．．．．．

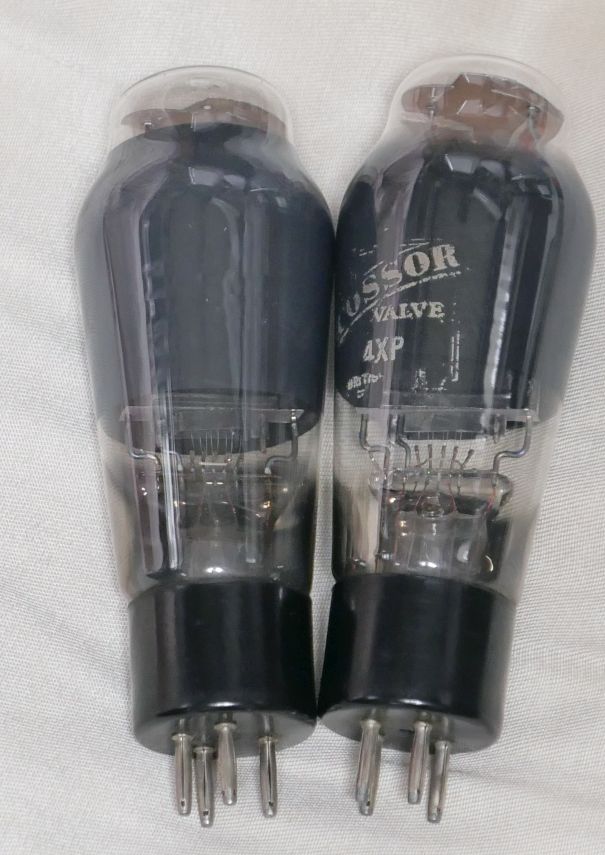

中古を入手しましたので、どこまで「類似」なのか、etracerで探っていこうと思います。

フィラメントは4本吊り（4回折り返し）です。

つまり細いフィラメントが4V1Aくらいで通電しますので、フィラメント点灯状態はほとんどわからないです。

規格は、 Frankさんの資料室の4XP規格表 にあるのですが250Vでの運用定格のみしか書いていません。

EU VALVEさんのPX4の資料室 でも250Vと書いてありますから、この子は250Vで使う旧型PX4の分類となります。

今回のetracerでの測定も、250Vの設定でIp40mAになるところで測定します。
フィラメント電圧は、4Vと3.8Vの2点とします。

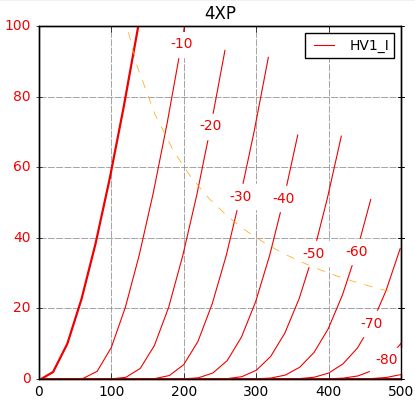

【1本目】
Ef=4.0V, If=0.98A

Ep=250VでEg=27.7Vのとき、
Ip=40.00mA
rp=1187Ω
gm=5134μS
μ=6.1V/V

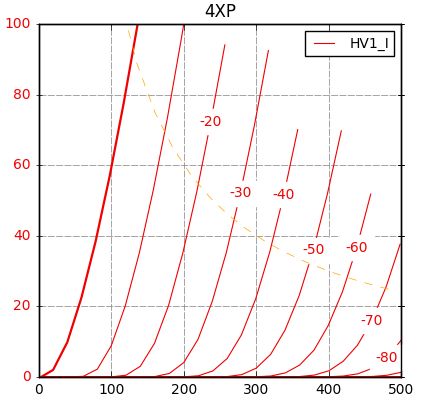

Ef=3.8V, If=0.91A

Ep=250VでEg=27.6Vのとき、

rp=1205Ω
gm=5053μS
μ=6.1V/V

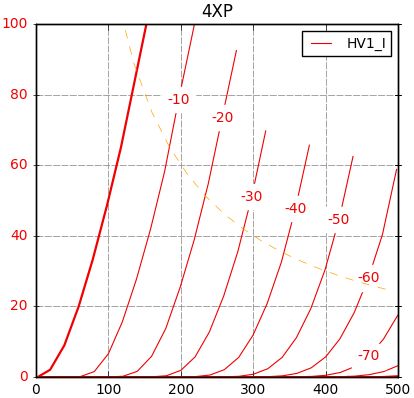

【2本目】
Ef=4.0V, If=0.86A

Ip=40.17mA
rp=1289Ω
gm=4848μS
μ=6.2V/V

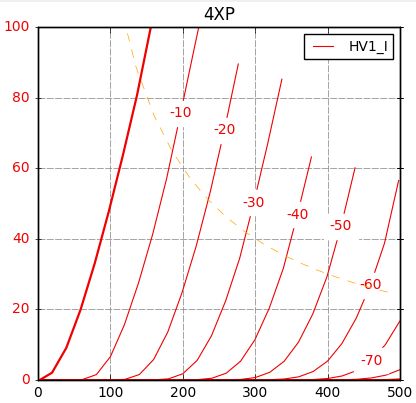

Ef=3.8V, If=0.84A

Ep=250VでEg=24.6Vのとき、
Ip=39.48mA
rp=1338Ω
gm=4657μS
μ=6.3V/V

2本目はお疲れの様子。（Ipカーブがタレる程のエミ減ではありませんが）
ヤフオクは2本出ても2本とも良好な物に出会うのは五分五分なので、「どうしても欲しい！ある程度動けばいい！」ってものは手を出します。
とりあえず見つけたら手を出したいくらい、世界的に古典球は枯渇している感があります。
アジアの富裕層コレクターに流れるのかな？と思ってます。
（因みにアジアの富裕層はお金が余ってるから、私たちのように真空管を買ったから1週間モヤシ生活とかしないです）

さて4XPですが、
前回紹介した PX4 の特性をみるとわかりますが、4XPのほうが浅いバイアスで動きますしrpも高く、PX4が1kΩ程度に対し1.2kΩです。
これが「元々そういう特性」なのか「お疲れでそうなった」のかはわかりません。
それでもここまでバイアスが異なるということは、「類似ではあるが互換ではない」と結論づけてもいいような気がします。
