Feb 2, 2023

P.650（P650）という真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

幸運にも英国MAZDAのP.650（P650）という真空管を3本入手しました。（本当に幸運です）

オークションで「RE604と同等」と平然と書かれている人が居られますが、誤解を招く書き方は如何なものかと思います。（電気特性がどことなく似ているように感じるというだけです）

管面トップにプリントがあります。

P.650
BVA
MAZDA
MADA IN ENGLAND

造りが綺麗ですね。

ニッケルプレートなので、見た目よりプレート損失は低い（せいぜい10から12W）と思われます。

フィラメントは2箇所を吊ったM型です。

The Valve MuseouのP650規格 や、 ひま人の館の「欧州の真空管（ＰＸ４属）」 で紹介されています。
ここではPX4族として紹介されていますが、素のニッケルプレートなので見た目よりずっとプレート損失が小さいはずです。（たぶん10～12W）
測定結果でも、PX4のようにrpは低いわけでもないです。
なので、どちらかといえばRE604に近いように思います。

P.650は、一応規格はあるもののIpカーブなどの詳細は不明なので、私の中では謎球に認定です。（笑）

規格のフィラメント6V0.5Aと出力1.1W、プレートは結構大きいのですが、裸のニッケルプレートであるという事から、プレート損失は12W程度と仮定して測定することにしました。（いやもっと小さいかも）
Epは規格の200Vで。
フィラメント電圧は6.0Vと5.8Vで測定しました。

【1本目】
Ef=6.0V, If=0.51A

Ip=22.02mA
rp=1660Ω
gm=1952μS
μ=3.2V/V

Ef=5.8V, If=0.49A

Ip=21.96mA
rp=1680Ω
gm=1937μS
μ=3.3V/V

【2本目】
Ef=6.0V, If=0.49A

Ep=200VでEg=39.7Vのとき、
Ip=22.03mA
rp=1662Ω
gm=2016μS
μ=3.4V/V

Ef=5.8V, If=0.47A

Ep=200VでEg=39.7Vのとき、
Ip=21.96mA
rp=1664Ω
gm=2010μS
μ=3.3V/V

【3本目】
Ef=6.0V, If=0.49A

Ep=200VでEg=37.2Vのとき、
Ip=22.02mA
rp=1747Ω
gm=1942μS
μ=3.4V/V

Ef=5.8V, If=0.47A

Ep=200VでEg=37.2Vのとき、
Ip=21.82mA
rp=1763Ω
gm=1902μS
μ=3.4V/V

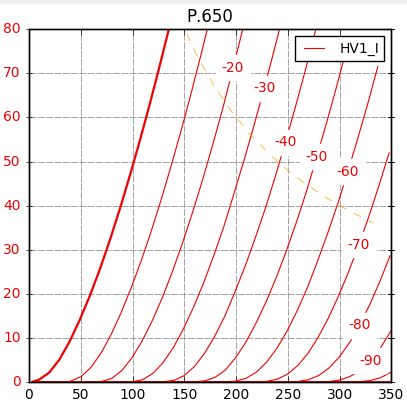

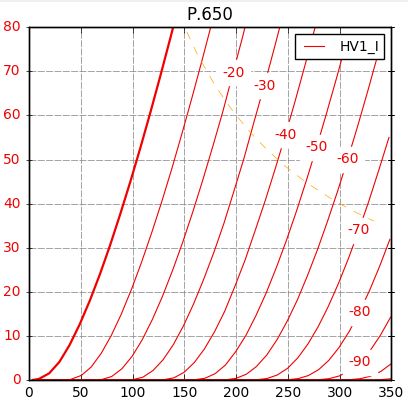

規格の200V22mA時rp1.3kΩからは程遠い1.66ｋΩ～1.76kΩですしgmも低い（特に3本目は疲れているかも）ですが、Ip特性は美しいカーブを描いています。低電圧大電流側でのタレもありません。
古い球ですので、これくらい性能が出ていれば私には十分です。
出力を欲張らず7kΩ負荷で0.6W、10kΩでも0.4Wは出ます。高能率のスピーカーでフラウトトラヴェルソやリュートの音楽などを楽しむならOKですね。
実際は200Vの30～40mA（プレート損失6～8Wでの動作）くらいまでは大丈夫かと思います。

試しに1本目と2本目のEp=200VのIp=40mA（プレート損失8W動作）で測定してみました。（Ef=6.0V）

【1本目】
Ep=200VでEg=31.9Vのとき、
Ip=40.03mA
rp=1348Ω
gm=2444μS
μ=3.3V/V

【2本目】
Ep=200VでEg=31.9Vのとき、
Ip=39.94mA
rp=1306Ω
gm=2545μS
μ=3.3V/V

この2本は良く揃ってますね。
Ip40mAくらい流すとrpもgmも規格に近い感じになり、増幅動作もIpカーブの綺麗なところを使えるので歪率も良くなります。
40mAも流していますが、Epは200Vなので8W程度です。念のためもう少し少ない電流が良いかもしれませんね。
負荷はパワーより美音を求めるなら5kΩより7kΩが最適と思われます。

皆さんももしP.650を見かけたら是非購入して可愛がってあげてください。
とても魅力的な真空管だと思います。
