May 22, 2023
テーマ： オーディオ機器について(3922)
カテゴリ： 真空管
おぼろげながら浮かんできたんです。
845という数字が．．．。
ということで

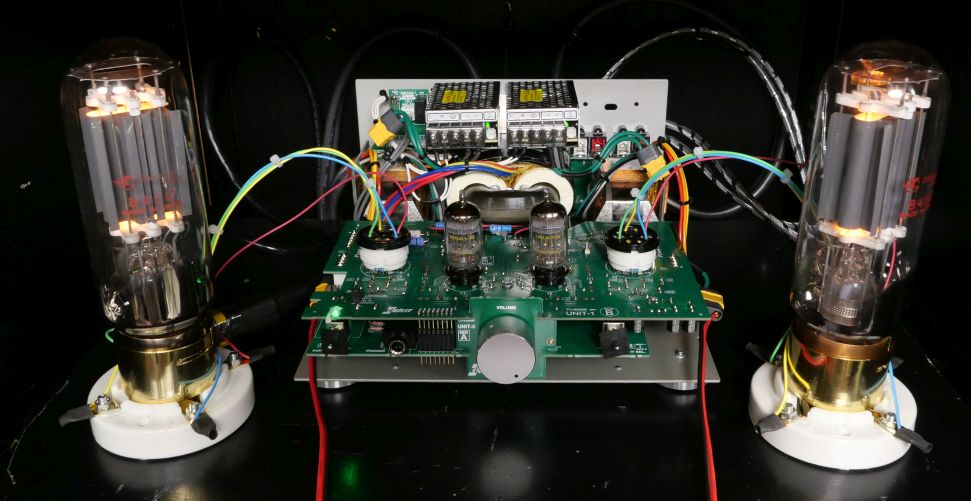

TU-8200R（魔改造品）専用にアダプタを自作し外部電源に切り替え、中国製845をを挿してみました。
TU-8200Rって何でも挿せるなぁ。（違う）
思い立った根拠はこちらです。

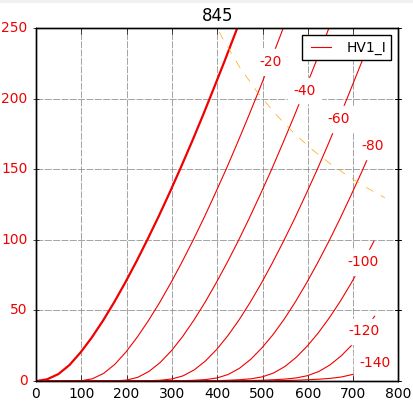

845という真空管 で、Ep=280VでEg=-30Vのとき40mAくらい流れます。
私のTU-8200（魔改造品）は40mA弱が流れる様にカソードの電流検出抵抗を変更していますので、845でもそのあたりに落ち着きそうと考えました。

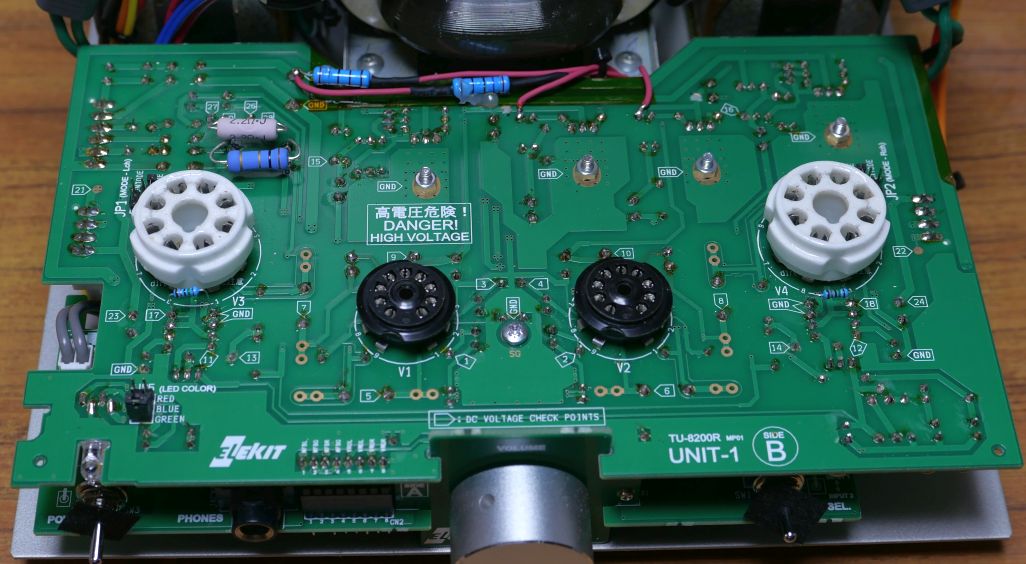

因みに私のTU-8200Rは出力管の2番と7番は回路から切り離し、線を引き出しています。
これを内蔵させた6Vのスイッチング電源に繋いでいます。
今回は2番7番を内蔵のスイッチング電源ではなく外部電源に頼ります。
因みに12AU7の点火は出力管の負荷がないので電圧が上がってしまいます。

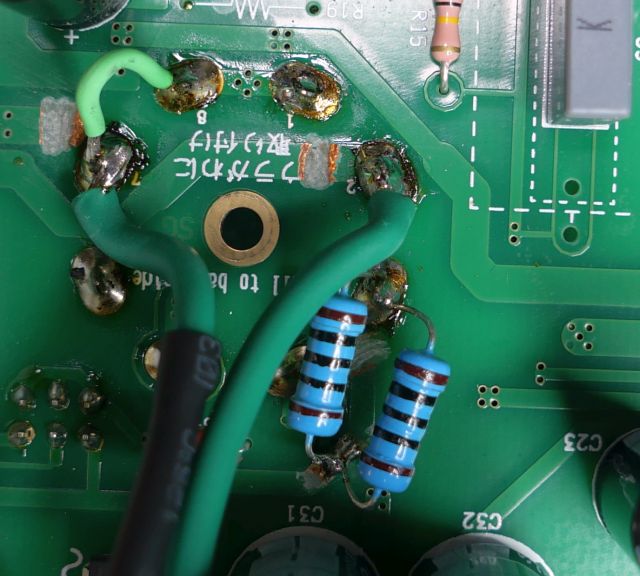

そこでR70の0.47Ωを1Ωと2.2Ωｍのパラにしています。（0.689Ω）

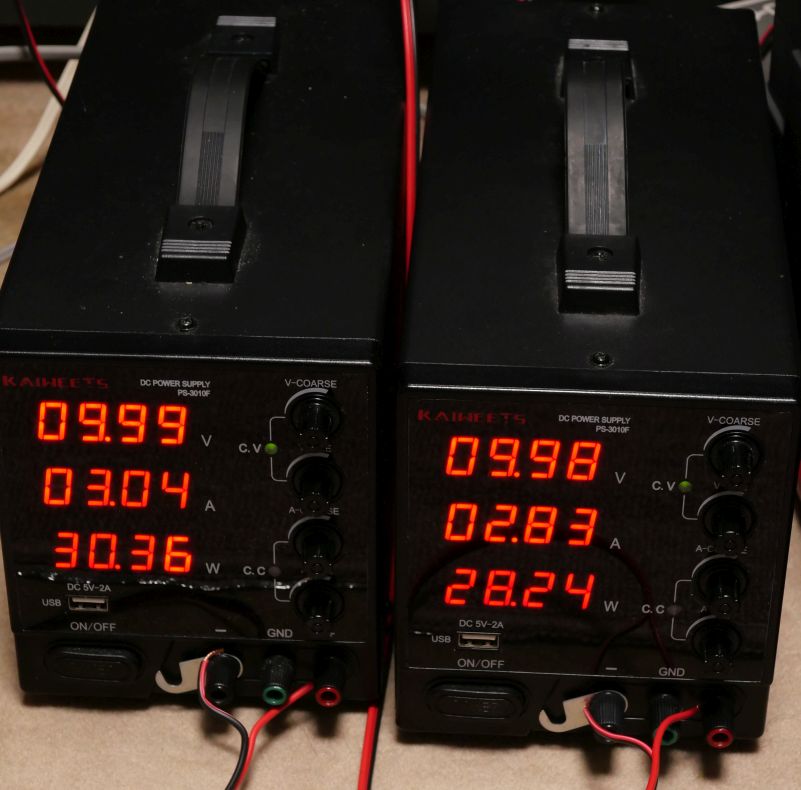

フィラメント電力にバラツキあり。（中古だから？元々？）

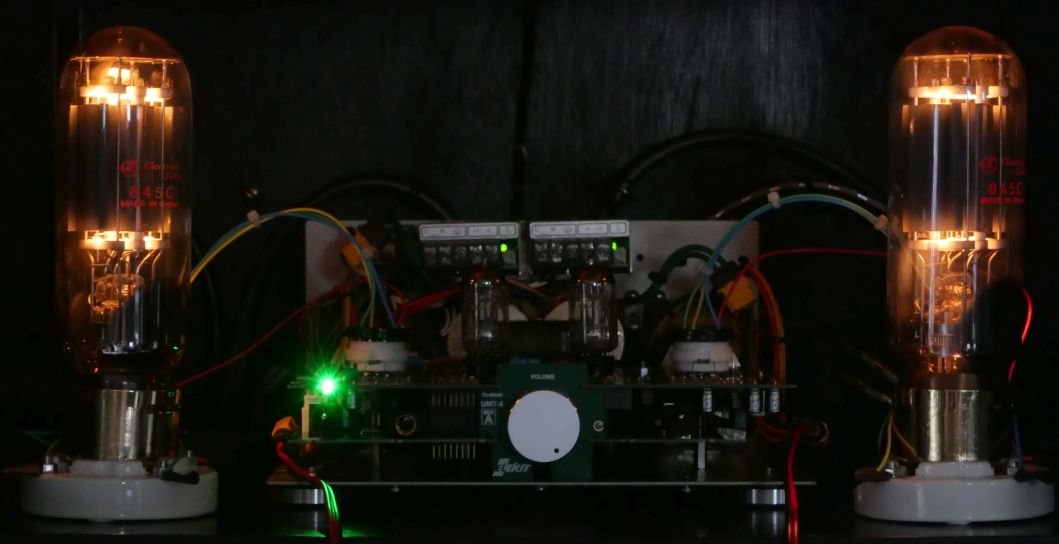

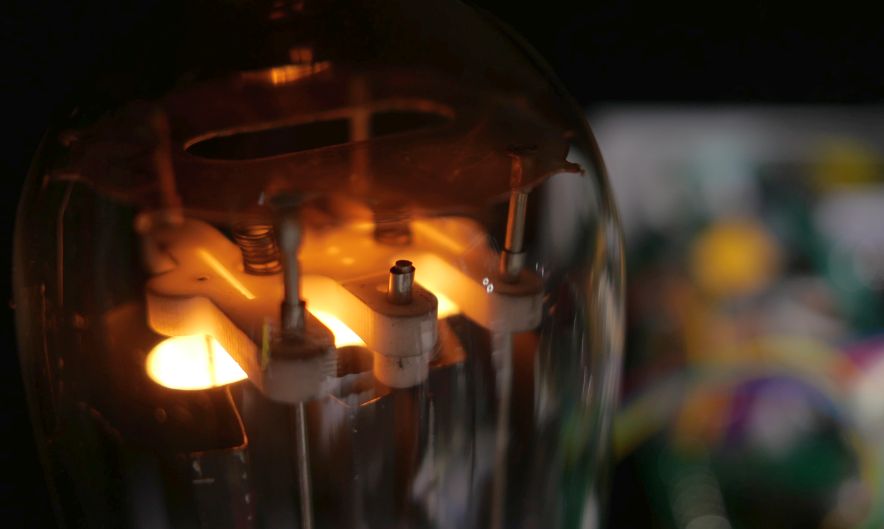

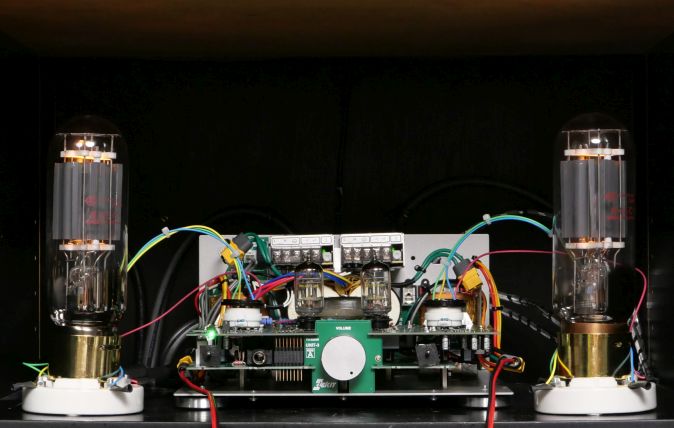

トリタンの光がいいですね。
味のある灯火です。

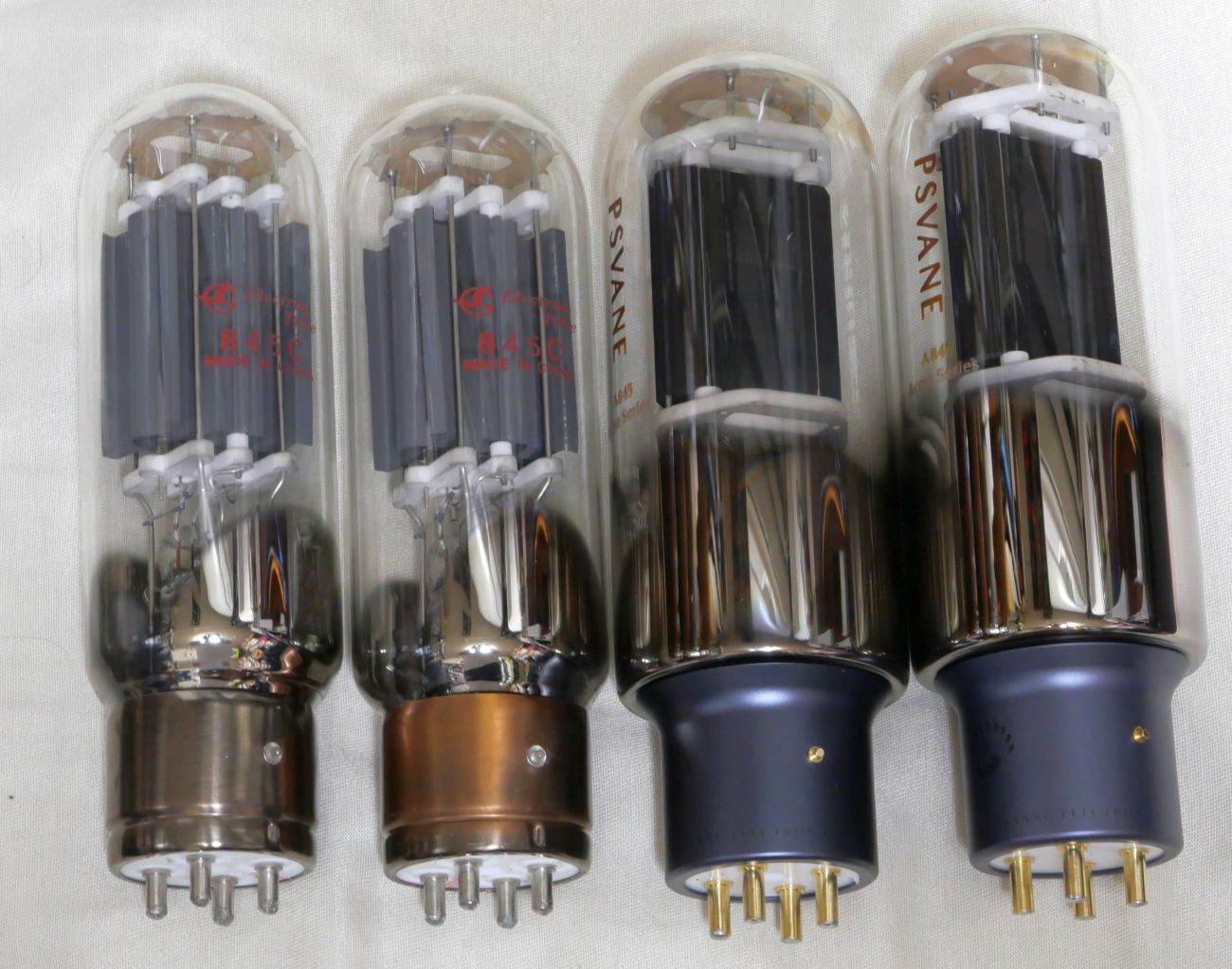

実は、あのPSVANE A845中古品を超格安で入手しました。（写真右側）
そのお話は、また次回。
845という数字が．．．。
ということで
TU-8200R（魔改造品）専用にアダプタを自作し外部電源に切り替え、中国製845をを挿してみました。
TU-8200Rって何でも挿せるなぁ。（違う）
思い立った根拠はこちらです。
845という真空管 で、Ep=280VでEg=-30Vのとき40mAくらい流れます。
私のTU-8200（魔改造品）は40mA弱が流れる様にカソードの電流検出抵抗を変更していますので、845でもそのあたりに落ち着きそうと考えました。
因みに私のTU-8200Rは出力管の2番と7番は回路から切り離し、線を引き出しています。
これを内蔵させた6Vのスイッチング電源に繋いでいます。
今回は2番7番を内蔵のスイッチング電源ではなく外部電源に頼ります。
因みに12AU7の点火は出力管の負荷がないので電圧が上がってしまいます。
そこでR70の0.47Ωを1Ωと2.2Ωｍのパラにしています。（0.689Ω）
フィラメント電力にバラツキあり。（中古だから？元々？）
トリタンの光がいいですね。
味のある灯火です。
実は、あのPSVANE A845中古品を超格安で入手しました。（写真右側）
そのお話は、また次回。
