May 24, 2023

845という真空管、ふたたび（PSVANE Acme A845）

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

今回は「845という真空管」の続編です。

ひょんなことから中古のPSVANEのAcme A845を超格安で入手しました。
PSVANEのAcme（頂点あるいは極致という意味らしい）シリーズはPSAVANEが持てる技術を注ぎ込んだフラッグシップだそうです。

PSVANEのほうがやや大柄ですね。

PSVANE（貴族の声）は曙光電子のエンジニアが新たに立ち上げたブランドなので、曙光電子の暖簾分け的存在なのでしょうか．．．。

そういえば、日本で販売されている中国の真空管は4社くらいでしょうか。
・Shuguang（曙光電子）
・PSVANE（貴族之声）

・Full Music （天津全真電子管技術）
どのメーカの真空管も最近は実力派な感じですが、富裕層向けになってきている感じもします。

さて、このA845という真空管をじっくり観察しましょう。

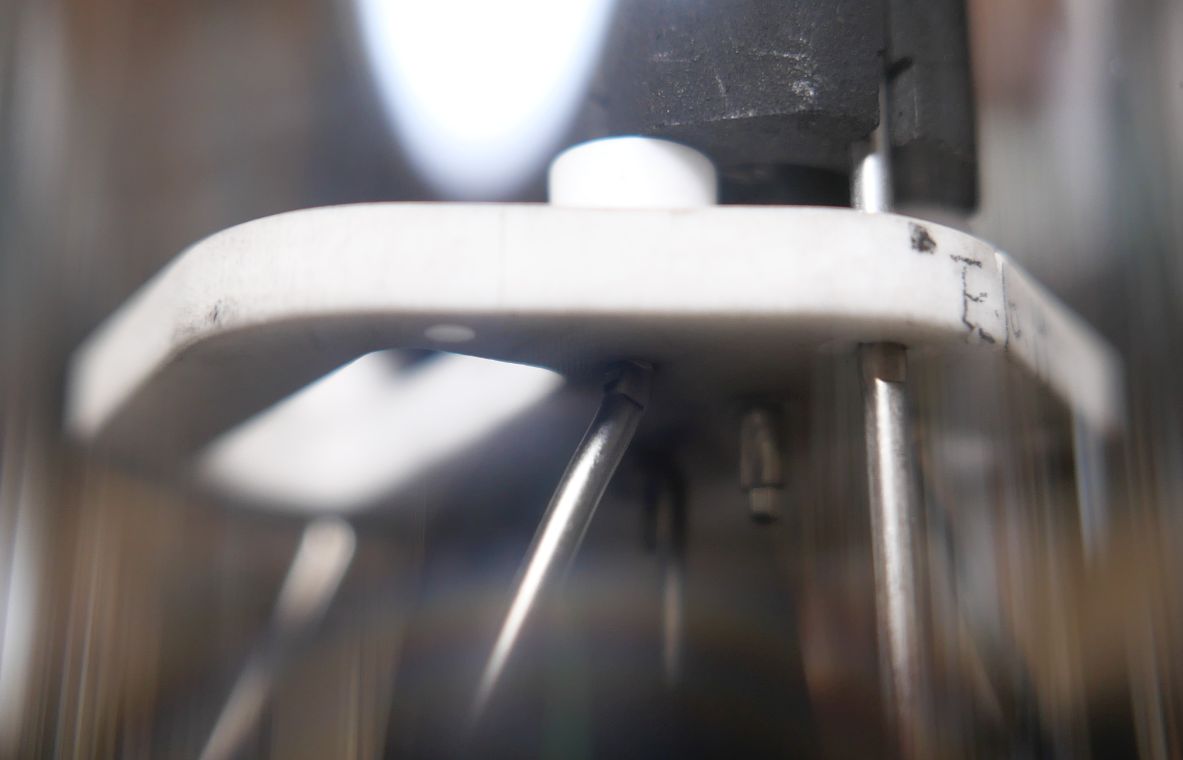

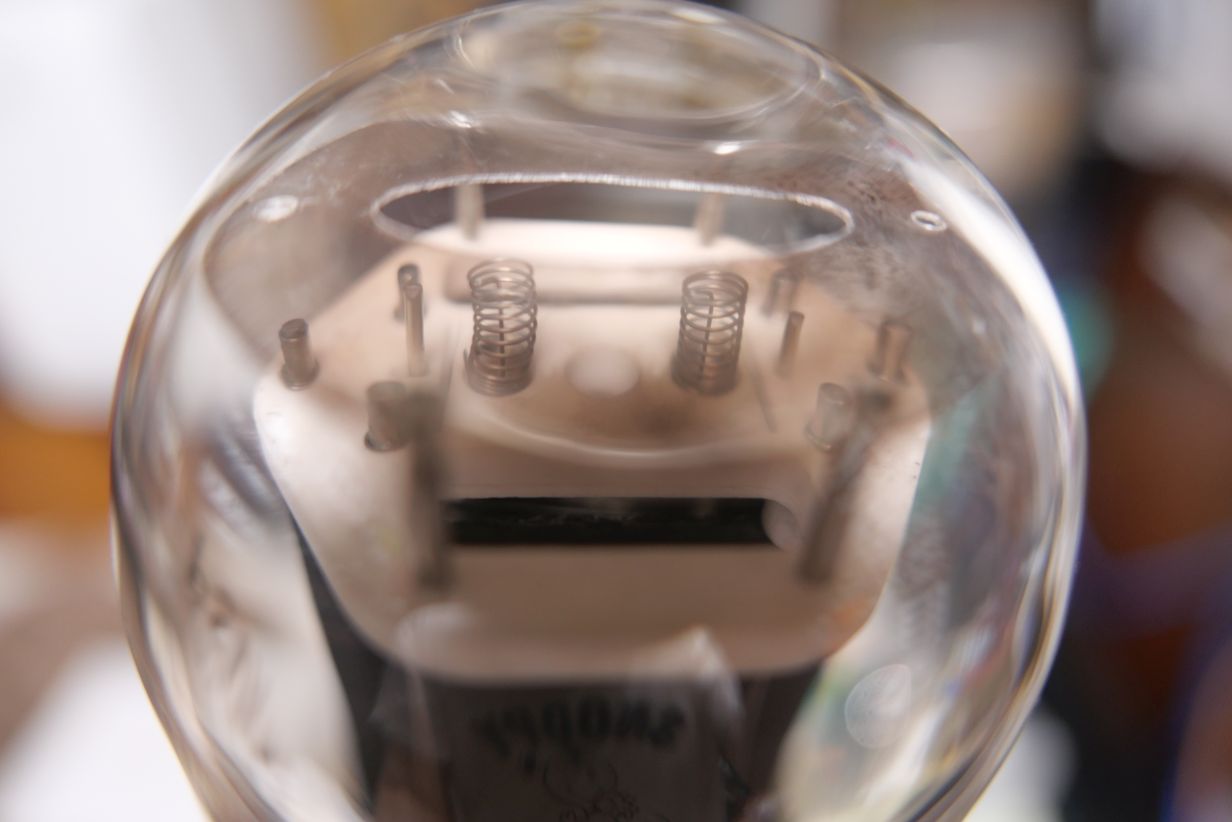

プレートは六角形のセラミックとマイカ板で支えられています。

なかなかしっかりした造りです。

中国の真空管全般に言えるのですが、JJと違ってガラスの透明度が若干ながら良くない気がします。（凝視しないと気になりませんが）

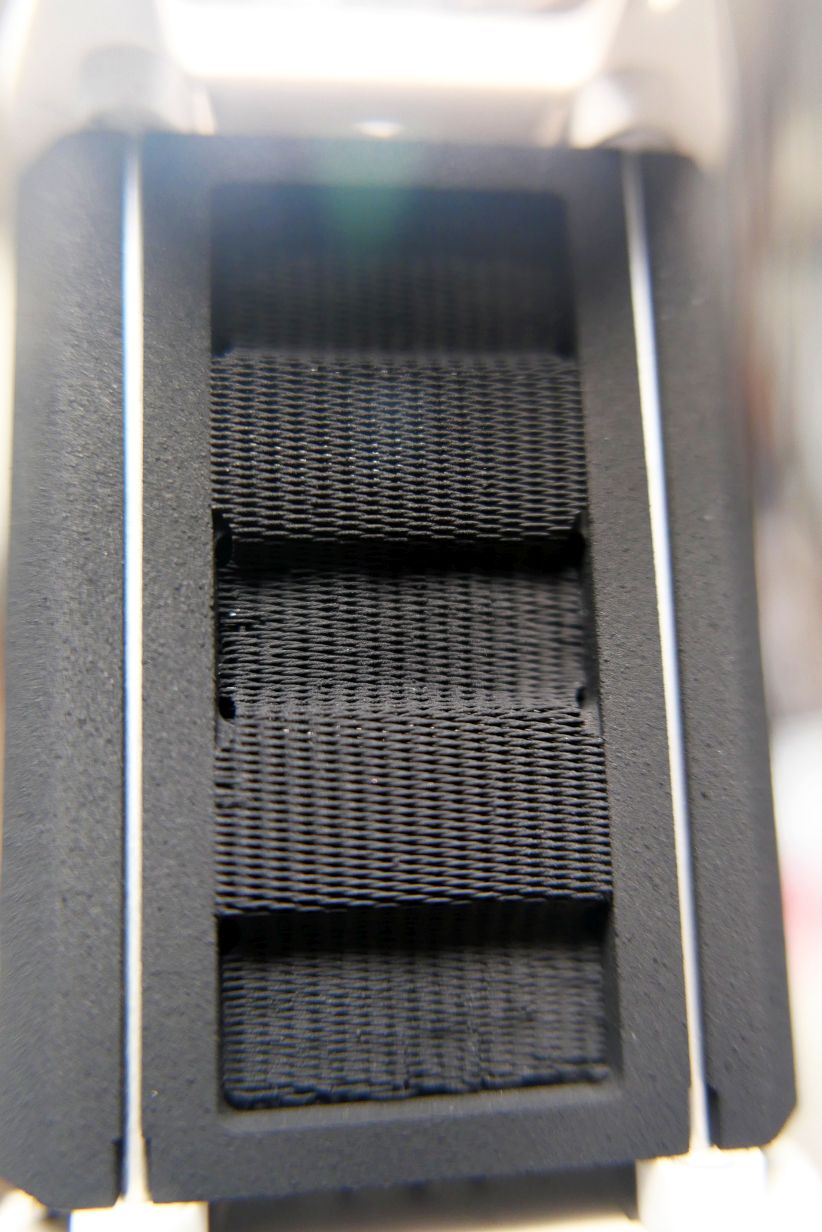

謎のプレート構造。
金属を繊細に成形したのち、カーボン系の塗膜をつけています。

内側を見ると．．．．これは面積を稼ぐためでしょうか。

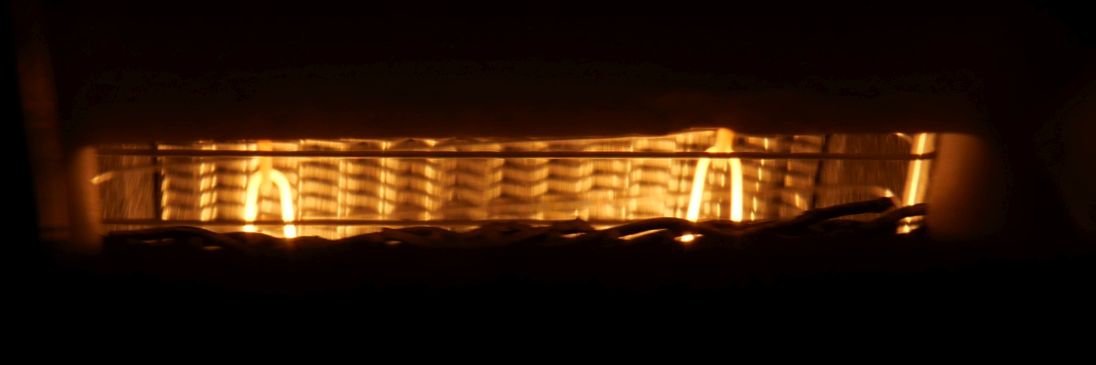

フィラメントの能力が決まっている場合は電子を受けるプレート側での工夫が必要になるので、PSVANEとしての結論がこの形状なのかなという印象でした。（メーカーの真意はわかりませんが）

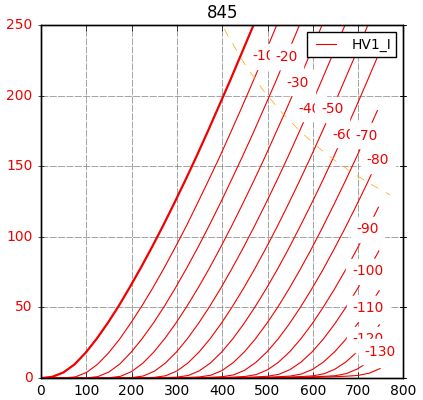

etracerで特性を測定します。

【PSVANE（貴族之声）A8451本目】
10.0V 3.08A

Ep=600VでEg=-67.1Vのとき、
Ip=99.98mA
rp=1557Ω

μ=5.1V/V

【PSVANE（貴族之声）A8452本目】
10.0V 3.17A

Ep=600VでEg=-67.2Vのとき、
Ip=100.01mA
rp=1556Ω
gm=3290μS
μ=5.1V/V

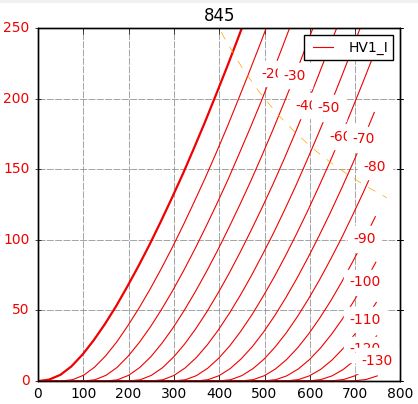

参考までに同条件でShuguang（曙光電子）の845Cも測定してみます。

【Shuguang（曙光電子）845C1本目】
10.0V 3.00A

Ep=600VでEg=-67.9Vのとき、
Ip=100.08mA
rp=1613Ω
gm=3135μS
μ=5.1V/V

【Shuguang（曙光電子）845C2本目】
10.0V 3.20A

Ep=600VでEg=-69.6Vのとき、
Ip=100.40mA
rp=1553Ω
gm=3252μS
μ=5.0V/V

PSVANEもShuguangも良好です。
当然ながらどちらも845で、ほぼ規格どおり。
どちらかといえばPSVANEのほうが数Vだけバイアスが浅く若干感度がいいかな程度。

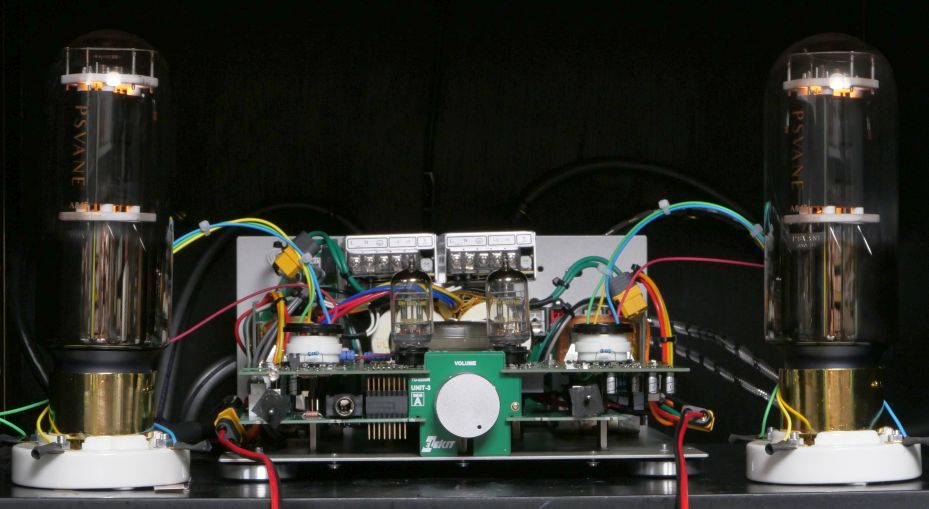

TU-8200R（魔改造品）へ接続。

Ep280V40mA程度の極軽い条件で聴いた限りどちらも変わりません。どちらも良い音です。

因みにTU-8200R（魔改造品）は、2番7番ピンのプリントパターンをカットし他から電源を取り入れています。（初段のEhが上がってしまうのでR70は1Ωと2.2Ωのパラ接続に変更）
8番7番ピンをショート。
