Jun 1, 2023

VT46(PT25H, CV1046)という真空管はPX25の夢を見るか

(2)

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

PX25は高価過ぎて手が出せない真空管です。

そこで、PX25同等管と言われる TESLAのRD27AS を購入して調べてみたら、PX25のrp1250Ω程度に対して1800Ω程度と、PX25とは異なる特性でした。

そこで諦めず、プアマンズPX25を探し．．．
「これは似ているんじゃないか」と思われたのがこのVT46です。

でも五極菅ですが、三結特性がPX25に近いのでは．．．と云われています。

同等管でPT25Hという型番もあります。
PT25Hの規格は、 真空管(Electron tube) 規格表データベースのPT25H規格表
CV1046という型番もあり、規格は The Valve museumのCV1046規格表 を参照ください。
10E/10558という番号もふられているようです。

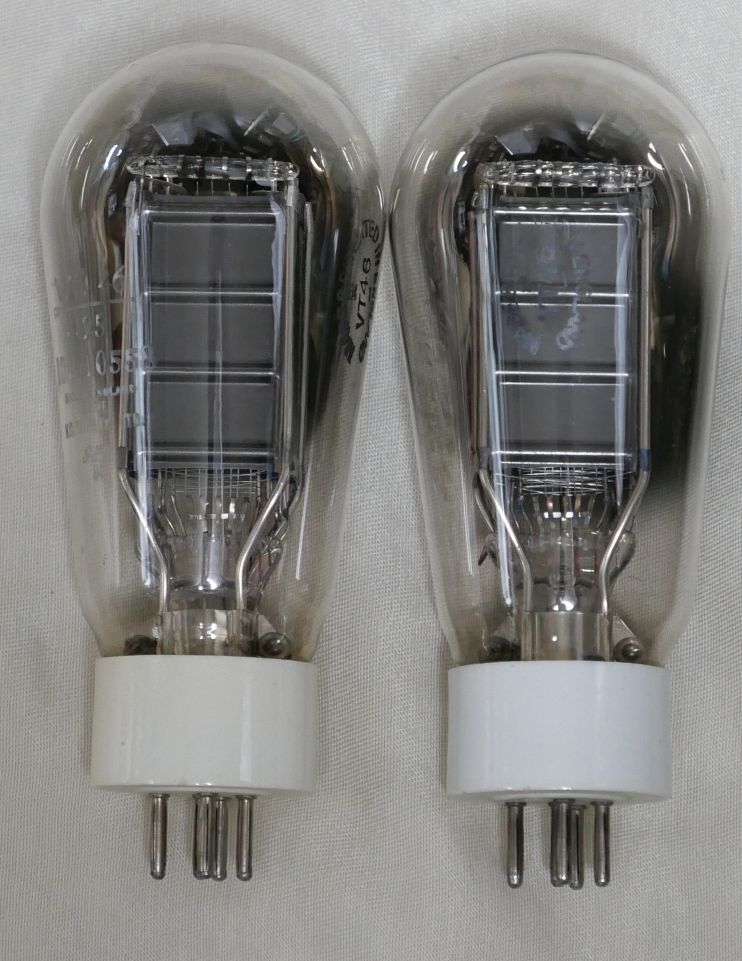

印字を見てみましょう。

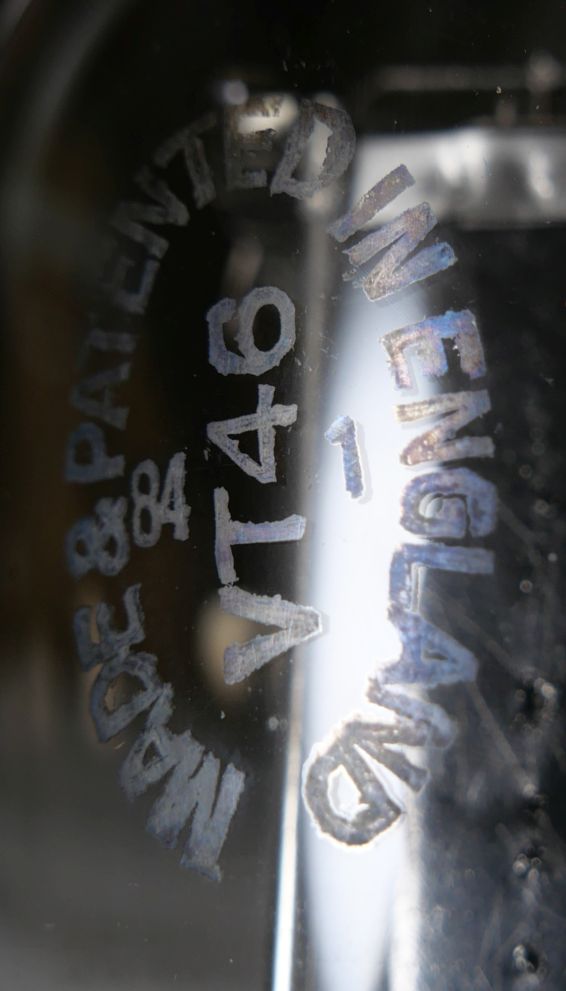

MADE&PATENTED IN ENGLAND
VT46
84 1（もう1本は、85 1と印字）

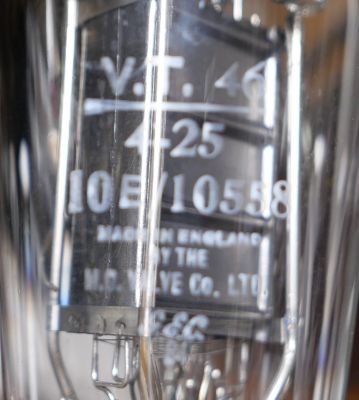

V.T.46
4-25
10E/10558
MADE IN ENGLAND

M.O.VALVE CO,LTD.
GEC
84（もう1本は、85と印字）

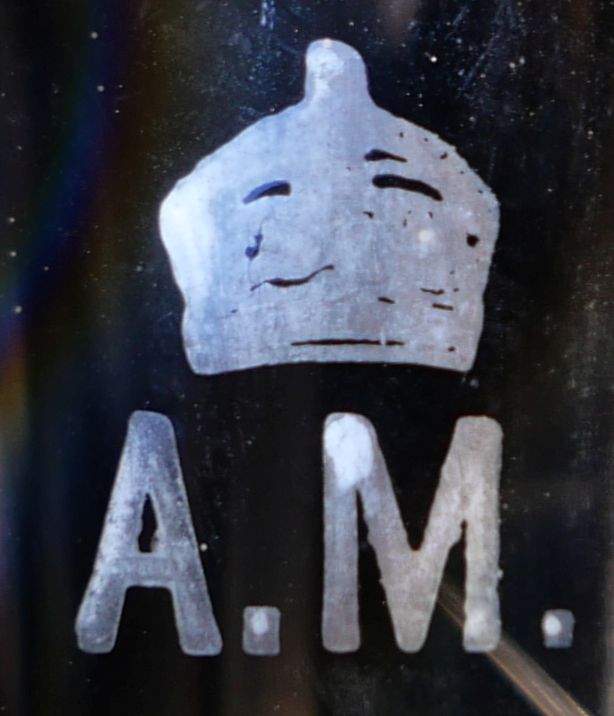

A.M.は空軍でしょうか。

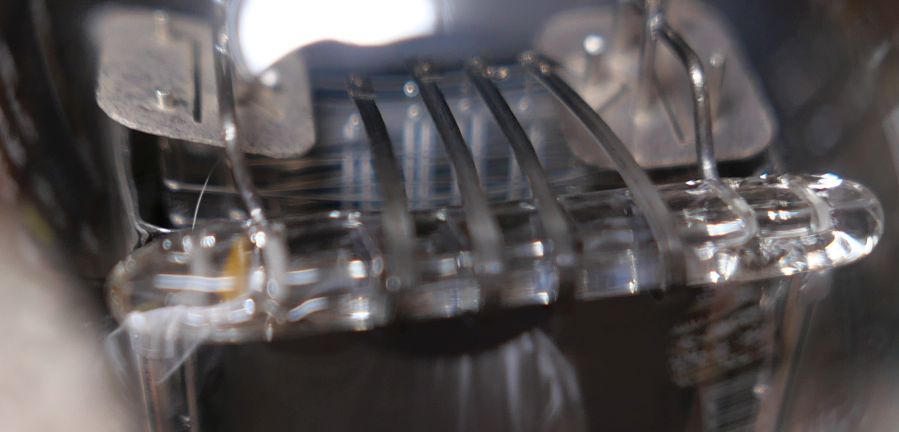

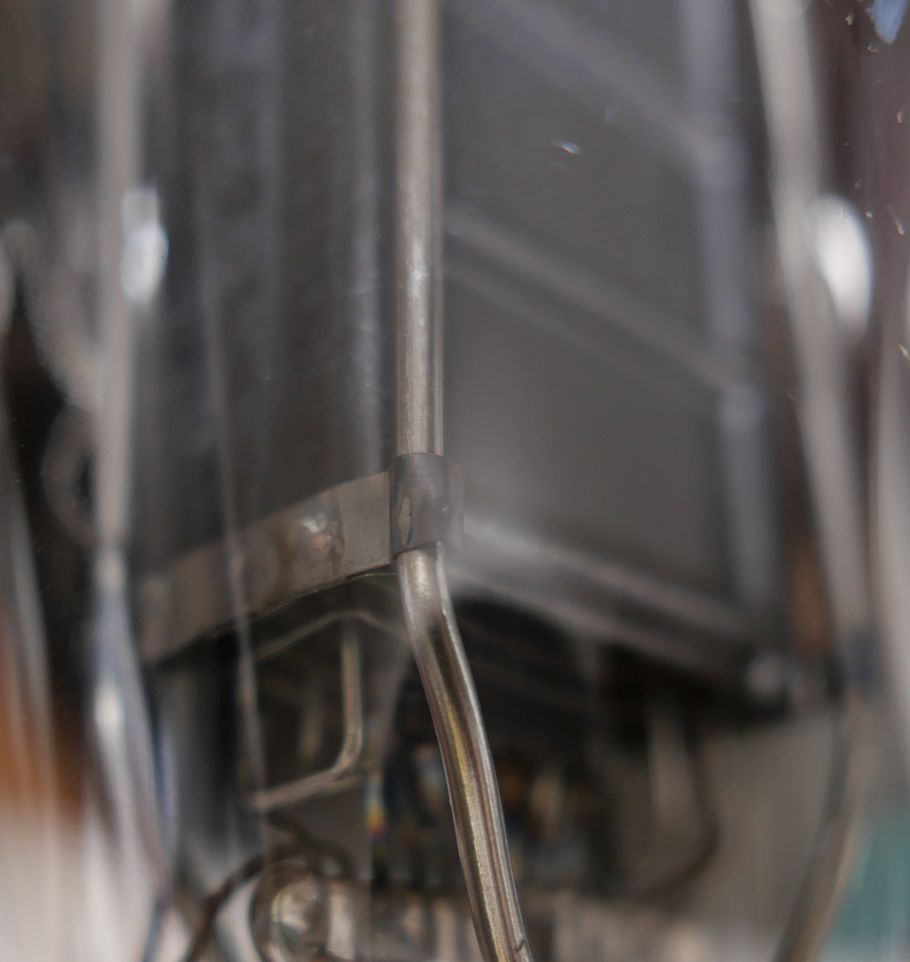

フィラメントは4点吊りです。

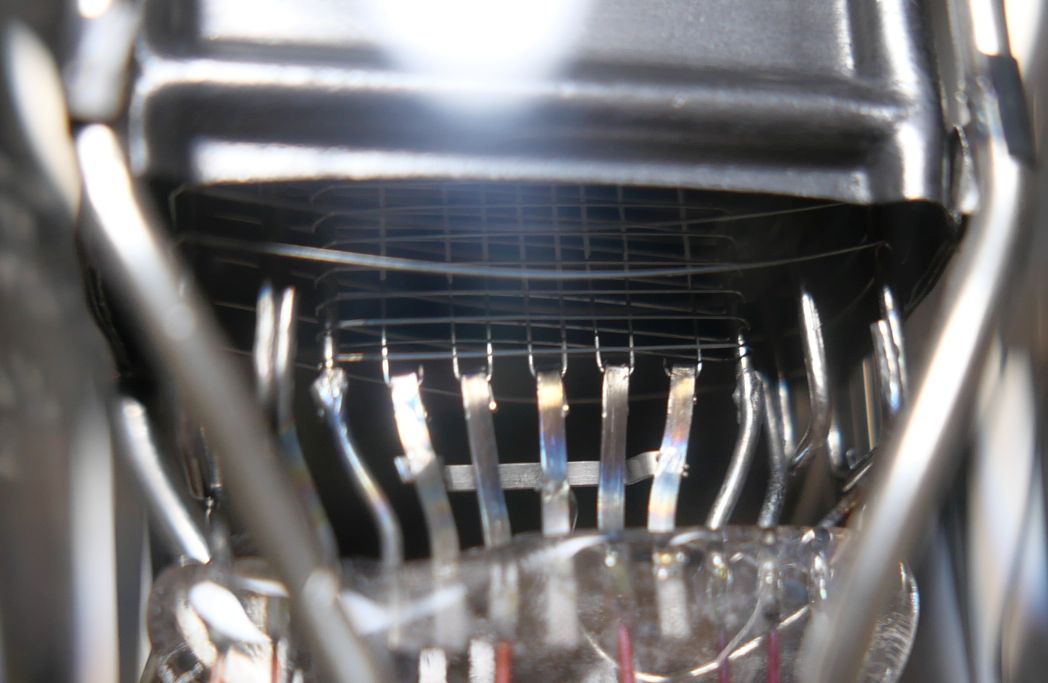

ガッチリしたボックスプレート。

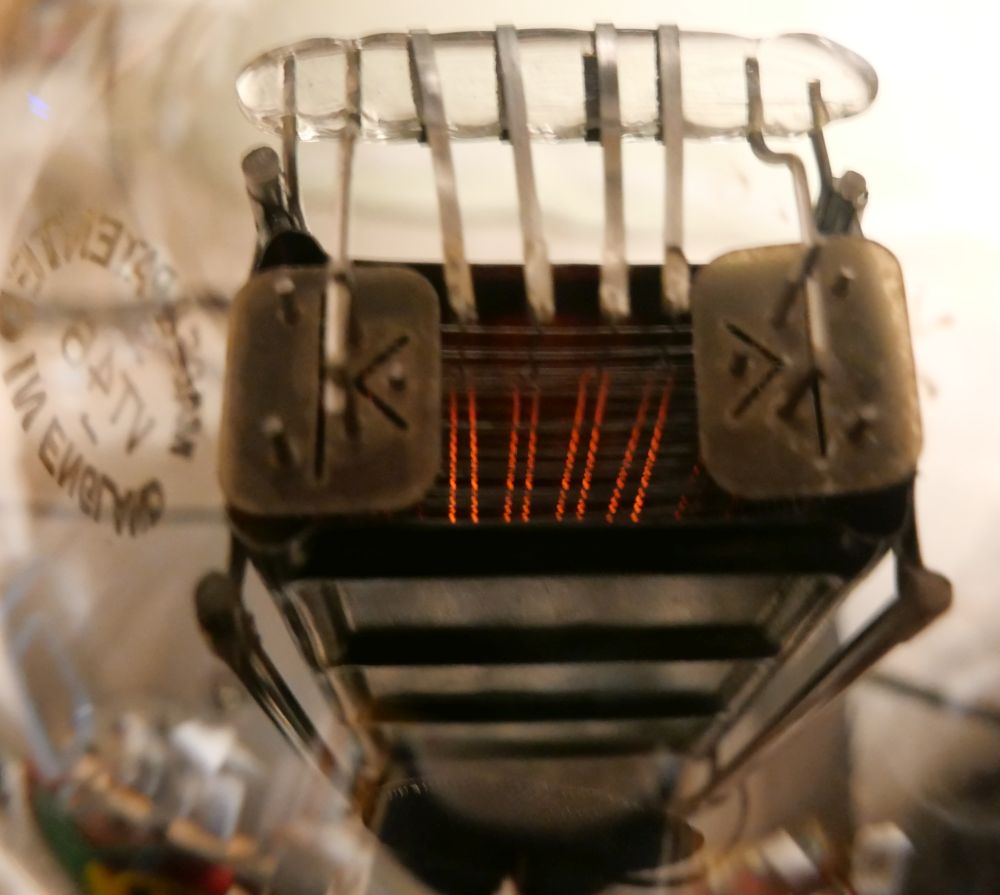

フィラメントを灯すとこんな感じ。

この真空管、既に三結の特性を測定されている方が居られました。
Friends of Valves 自作真空管アンプの「PT25H三極管接続測定結果」 が参考になります。
この測定結果によるとPX25よりややrpが高いようです。

etracerで検証してゆきましょう。
Epが350VでIpが64mA流れるところで測定します。

【1本目】

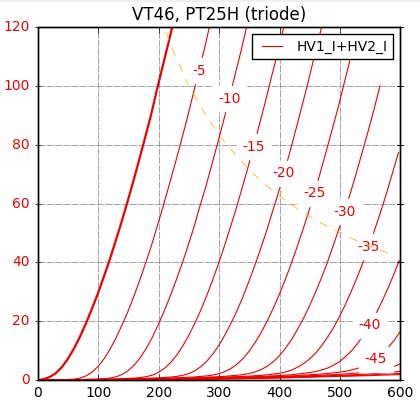

三結特性

Ef=4.0V, If=1.90A
Ep=350VでEg1=15.9V
Ip+Ig2=63.92mA
Ig2=10.16mA
rp=1456Ω
gm=8569μS
μ=12.5V/V

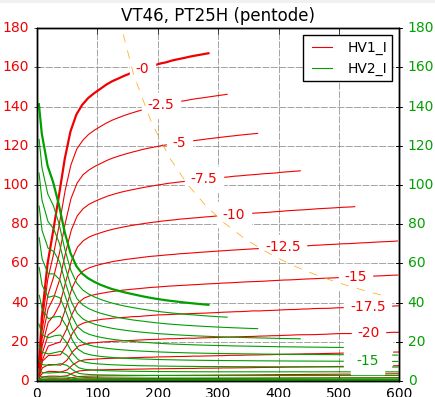

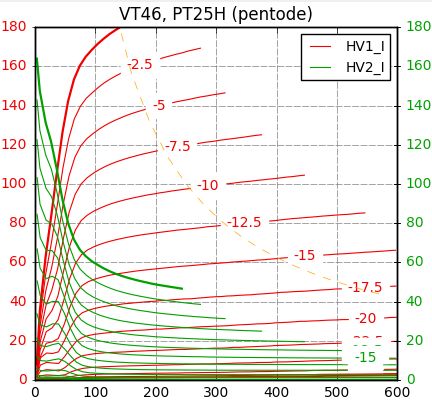

五結特性（Esg=350V）

【2本目】

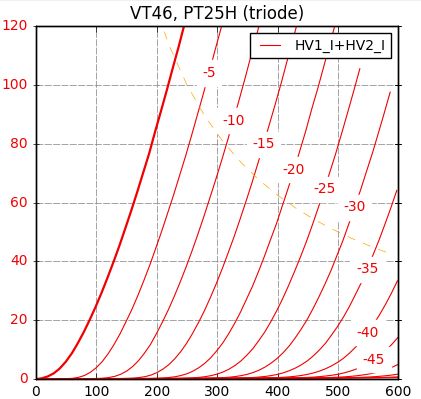

三結特性

Ep=350VでEg1=14.6V
Ef=4.0V, If=1.90A
Ip+Ig2=63.45mA
Ig2=10.74mA
rp=1595Ω
gm=7725μS
μ=12.3V/V

五結特性（Esg=350V）

2本目のほうがエミッションが低目ですね。
古い球なので、これくらいはOKです。

さて三結特性を測定した考察ですが、
PX25はrpが1250Ωくらいと言われていますから、この球の1.5kΩ前後のrpは高めですね。
TESLAのRD27AS の1800Ωよりは低いですので、PX25寄りではあります。（ TESLAのRD27AS は、PX25と F410(BF25) の中間くらいですね．．．）

完全互換ではないけど、類似管といって良いかな．．．程度です。
悪くはないですね。私は気に入りました。

しかし、ここまで来て、
「真空管を何本も買ってPX25っぽいものを探すくらいなら、普通にPX25を買ったほうが安いのではないか」
という結論に至りそうでガクガク震えております。
