MajesticのG-59-Bという真空管を紹介します。

ラジオ受信機メーカのMajesticが製造しているわけではなく、どこかの工場（例えばRAYTHEONとか？）が作ったものをラジオ用にMajesticブランドとして納品していたものだと思います。
後日談：真空管の自社工場があったそうです。

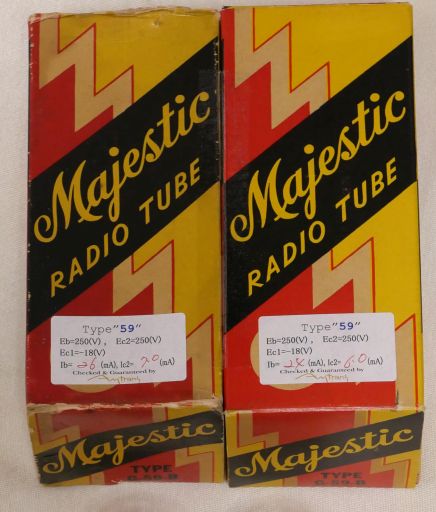

元箱です。

ショップのデータが貼られています。
剥がすと元箱の印刷が剥がれますので、このままにします。

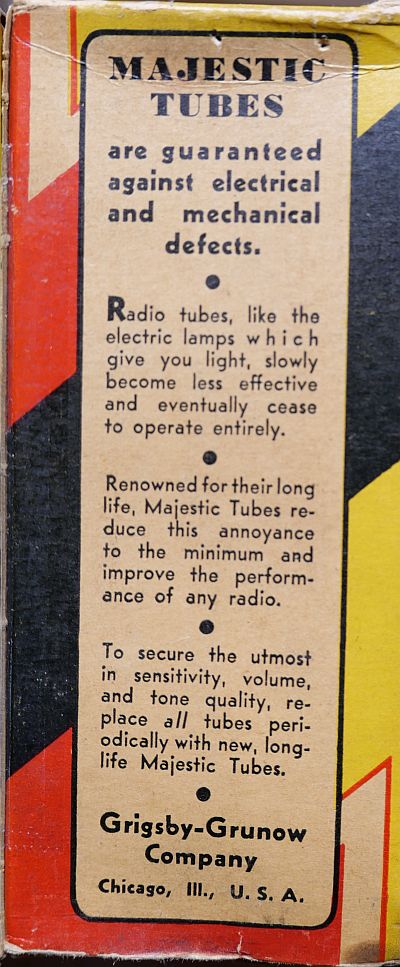

マジェスティックはシカゴにあったのですね。

MajesticブランドのGrigsby-Grunow社の情報が掲載されているサイトを見つけました。
Grigsby-Grunow Company

前回紹介した 59 と同じくラージUT7ピンです。

なんと直熱型です！！

フィラメント点灯。

そして当然ながらピン配置も6番（カソード）がありません。
Radiomuseumの「G-59B」 のピン配置図が参考になります。
オンしてすぐ鳴るラジオのために作られた真空管なのでしょうか．．．。
59の直熱バージョンはMajesticくらいしか観たことがないです。

59と共用するのであれば、6番7番を接続し、フィラメントDC点火で1番プラスで7番はマイナスにすれば良いかと思います。

etracerで特性を測定しましょう。
前回紹介した 59 と同様に三結250Vで30mAのところを測ります。

【1本目】

Ep=250V
Eg1=20.5Vのとき、
Ip+Ig2+Ig3=30.06mA
Ig2+Ig3=8.90mA
rp=2453Ω

μ=7.1V/V

【2本目】

Ef=2.5V, If=1.85A
Ep=250V
Eg1=19.1Vのとき、
Ip+Ig2+Ig3=30.27mA
Ig2+Ig3=6.95mA
rp=2719Ω
gm=2712μS
μ=7.4V/V

2本目は高圧側で少しガタつきがありますが、カットオフぎりぎりまでスイングしないとか負荷を10kΩくらいにすれば大丈夫です。
0.3～0.4Wは低歪みで出ます。
少し製造のバラツキも感じますが、「この時代の真空管」ですから、これで十分性能が出ていると思います。

なかなか珍しい真空管を入手できましたので満足しています。
