TC05/25という真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

TC05/25という真空管を紹介します。

オークションを通じて譲っていただきました。

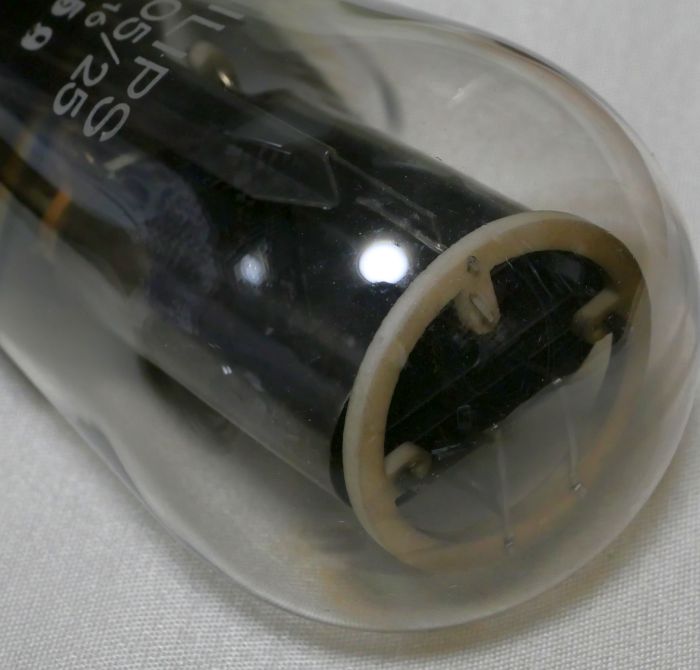

上面の天使の輪が PhilipsのTC1/75 を思わせますね。

送信管らしい造り。

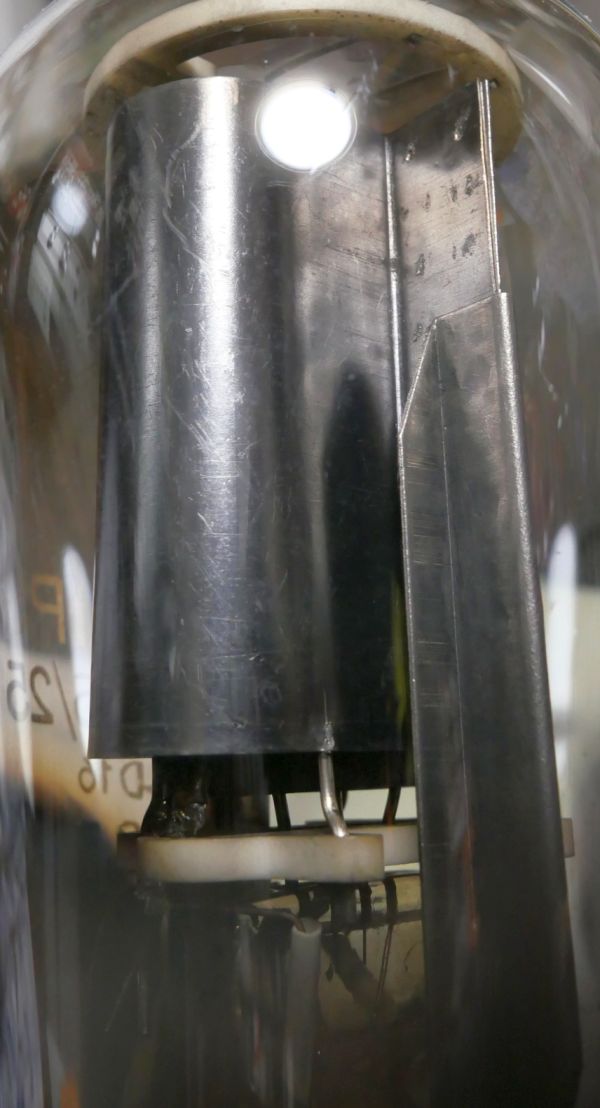

そしてプレートが大きい。

ガッチリしていて、放熱にも気を遣っているように思えます。

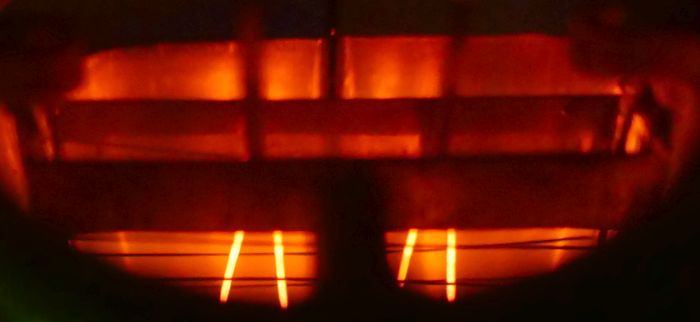

フィラメントは2点吊りです。

規格に関しては、 Frankさんの資料室の「TC05/25」規格
送信管でグリッドはプラスまで十分に振れる仕様です。
プレート損失40Wと書いてありますが、常時電流を流すA級動作であればもう少し少なめにみておいたほうが無難かもしれませんね。
（0.3Wで十分な環境なのでパワーは全然必要ありません）

etracerで特性を測定しましょう。
（500V28mAに合わせて測定します）

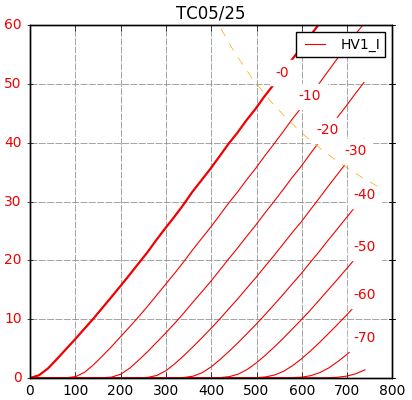

【1本目】

Ef=4.0V, If=2.10A
Ep=500V
Eg=-17.8V
Ip=28.50mA
rp=9884Ω

μ=9.5V/V

ややエミ減気味ですが、Ipカーブは垂れずに伸びていますので合格です。
下のゲッターは薄くなっていますが、濃い色のゲッターは大丈夫。
Philipsは複数のゲッターを使用しているというそうですが、この真空管もそのようです。
放電が心配でしたが、50Vずつ上げながら様子をみましたが、測定限界の750Vまで放電はありませんでした。

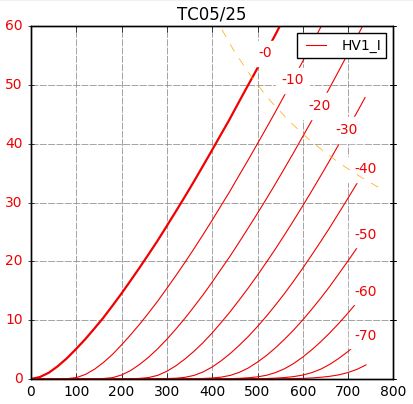

Ef=4.0V, If=2.11A
Ep=500V
Eg=-19.8V
Ip=28.39mA
rp=8091Ω
gm=1194μS
μ=9.7V/V

うーん、悪くはないですが、どちらもエミ減気味で厳しいですね。

やはり、送信管らしい高rpな特性で、14kΩくらいのトランスが必要です。
500V28mA14kΩでマイナス領域のみ使うなら0.3Wです。プラスまで振るならもっと出ます。
元々オーディオ用ではないので、見た目よりは出力は望めません。

それでも、この力強い見た目は魅力的です。
