Oct 20, 2023

GAという真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

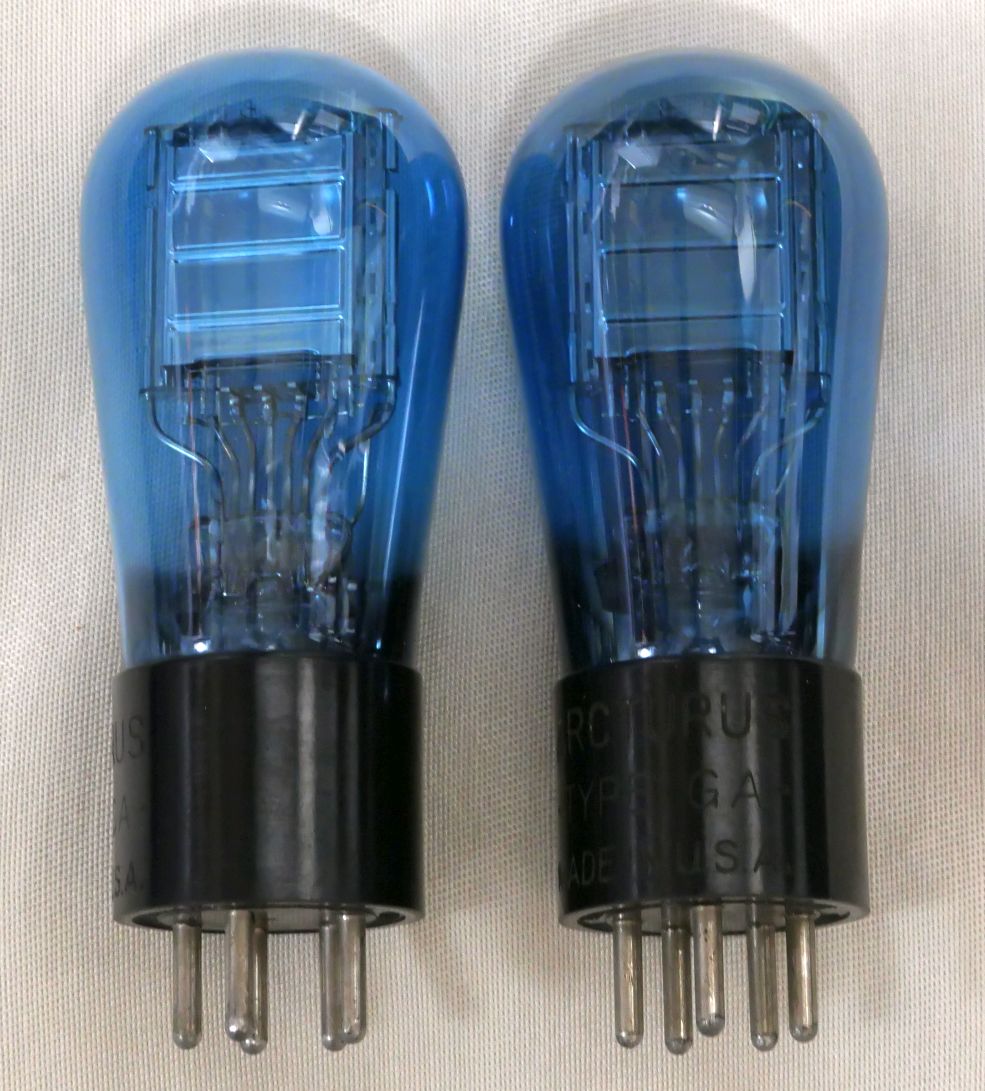

ARCTURUSのGAという真空管を紹介します。

不思議な名前です。
以前、 6A4/LAという真空管 を紹介しましたが、LA的な名前のつけかたですね。
GA以外に類似した球が無いです。
そして情報が殆どありません。

Radiomuseumの「GA」 を見ると、
F-P-G1-G2-Fの並びです。

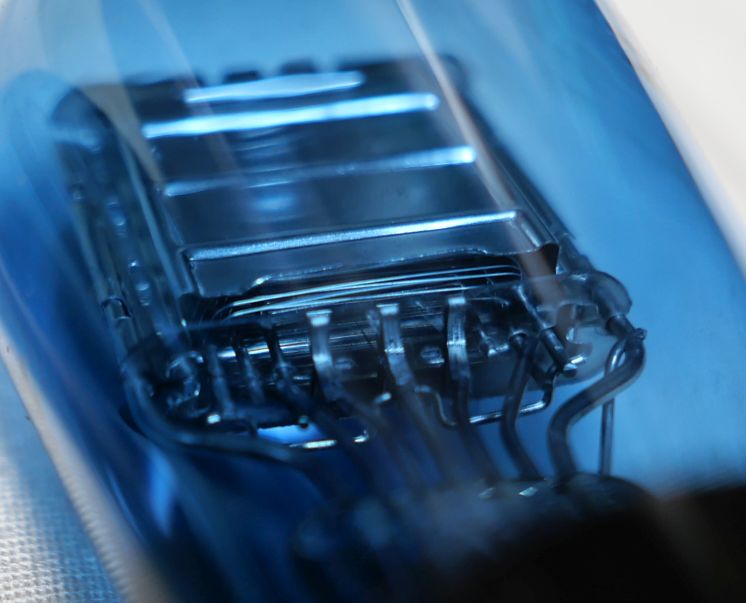

構造を見ると．．．

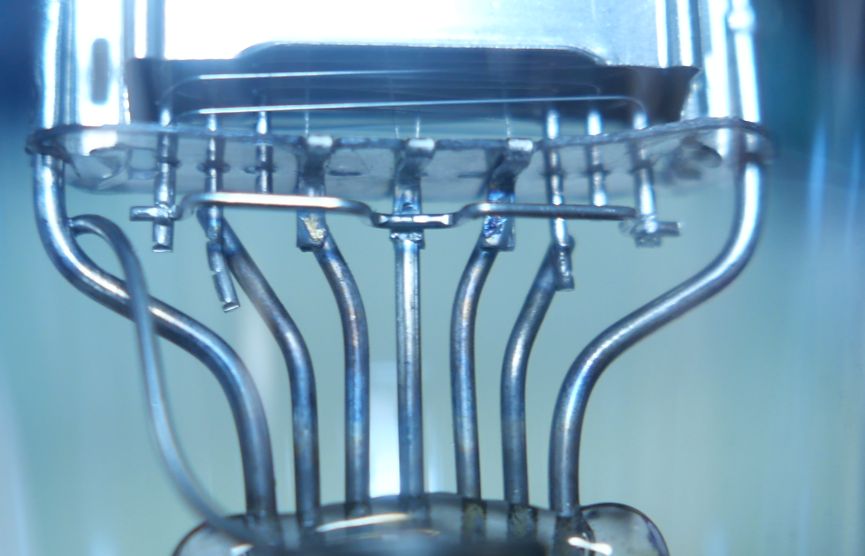

上側から見るとこのような感じです。

サプレッサーグリッド（G3）がフィラメント中点に接続されています。

DC点火では2.5Vのバイアスが掛かりますが、G3の電流はフィラメント電流に比べれば無視出来ますし0Vに限りなく近い値ですから大丈夫かと思います。

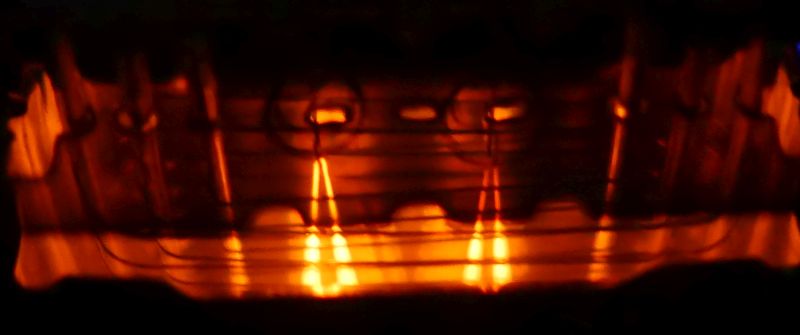

フィラメント点灯。

D404F03さんの情報によりますと、規格は以下の通りです。

Ef=5.0V, If=0.25A
Ep=180V, Eg2=180V
Eg1=-10V
Ip=35mA, Ig2=7.5mA
gm=2.0mA/V
rp=30kΩ

Po=800mW（0.8W）

tubebooks.org でも見つけました。

実際はどのような特性なのでしょう？
etracerで特性を測定してみましょう。
今回は五結と三結の両方を測ります。

【1本目】
Ef=5.0V, If=0.26A

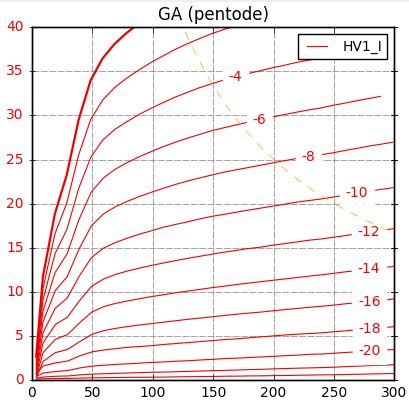

五結

Ep=180V, Eg2=180V
Eg1=9.3V
Ip=19.99mA
Ig2=4.43mA
rp=45181Ω
gm=2229μS
μ=100.7V/V

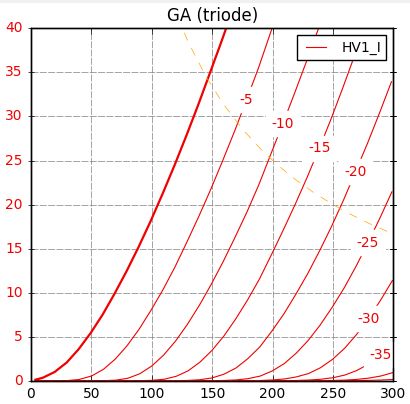

三結

Ep=180V
Eg1=9.3V
Ip+Ig2=19.96mA
Ig2=4.44mA
rp=3366Ω
gm=2339μS
μ=7.5V/V

【2本目】
Ef=5.0V, If=0.26A

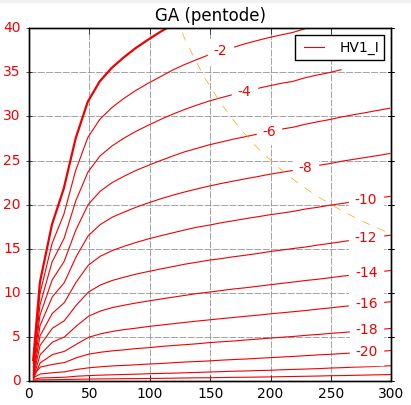

五結

Ep=180V, Eg2=180V
Eg1=9.6V
Ip=20.20mA
Ig2=4.28mA
rp=42413Ω
gm=2355μS
μ=99.9V/V

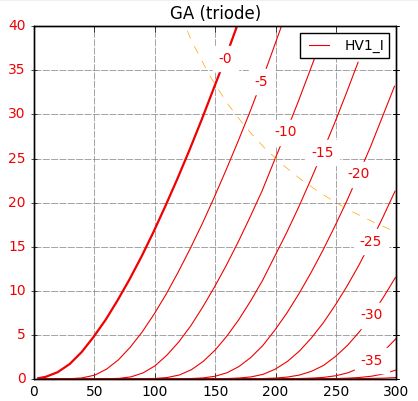

三結

Ep=180V
Eg1=9.3V
Ip+Ig2=20.16mA
Ig2=4.27mA
rp=3284Ω
gm=2325μS
μ=7.6V/V

五結の7kΩ負荷では設計値に近い0.7Wが余裕で出ます。
しかし三結ではEg0VのIp特性がかなり高圧寄りで、振ってすぐEg0Vのところに当たってしまいます。最大出力0.15W程度で全く実用になりません。
もしEpが250Vまであって三結でもう少しrpが下がれば実用になったと思いますが、 それではただ47に限りなく近くなってしまうだけ なわけで。（笑）

互換性に乏しい球ですが、面白い真空管かと思います。
