PEN46という真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

PEN46という真空管を紹介します。

知人から譲っていただいたものです。

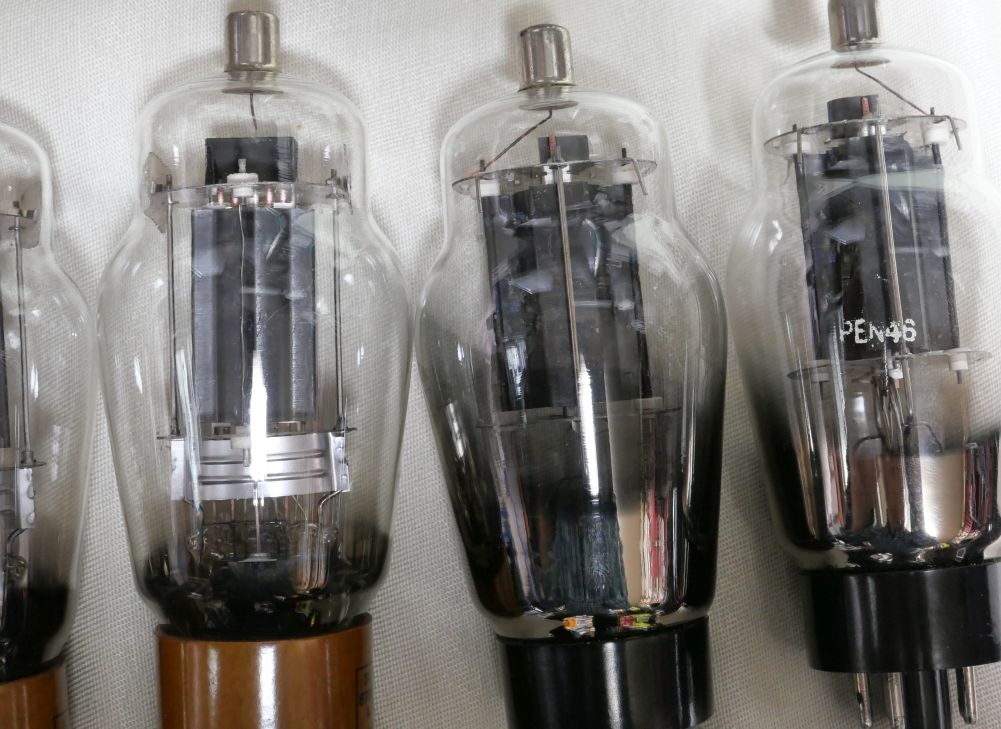

あれ？なんか既視感のあるプレート．．．と思い、HYTRONの807と並べてみてみました。

似てますね。

規格は Frankさんの資料室の「PEN46」規格表 が参考になりそうです。
あまり詳細は載ってませんね．．．．。

ヒーターはは4.0V1.7Aなので、6.3V換算ですと1.07Aなので807よりヒーター電力は高いです。
プレート損失は20Wなので807の30Wよりは低いです。

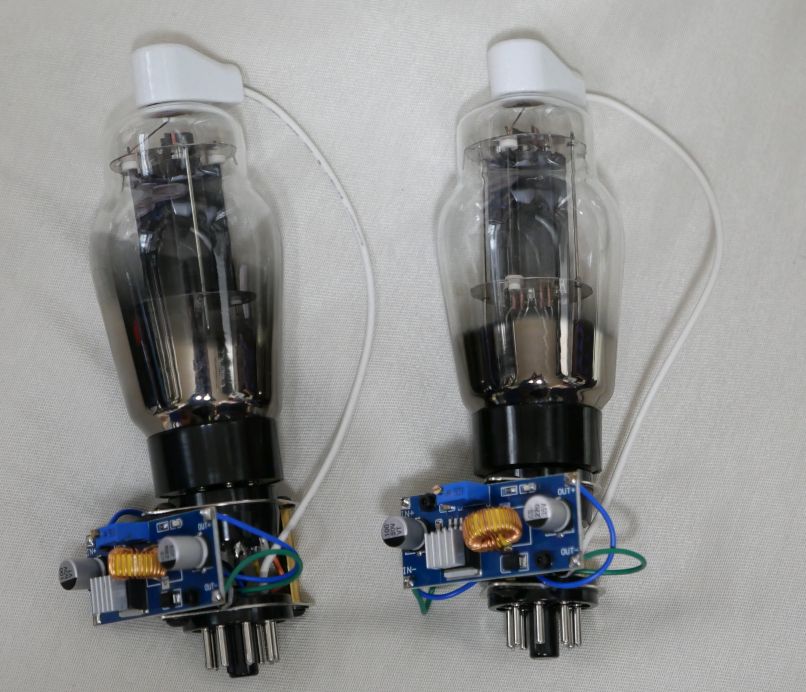

アダプタを作りました。

私のTU-8200R（魔改造品）は左右独立の6.0Vスイッチング電源を搭載しています。（6V管対応のために6.3Vではなく6.0Vに設定してあります。6.3V管を挿しても-5%の範囲ないとなります。）
基板には2番にプラス、7番にマイナス。そして7番8番をショートしてあります。

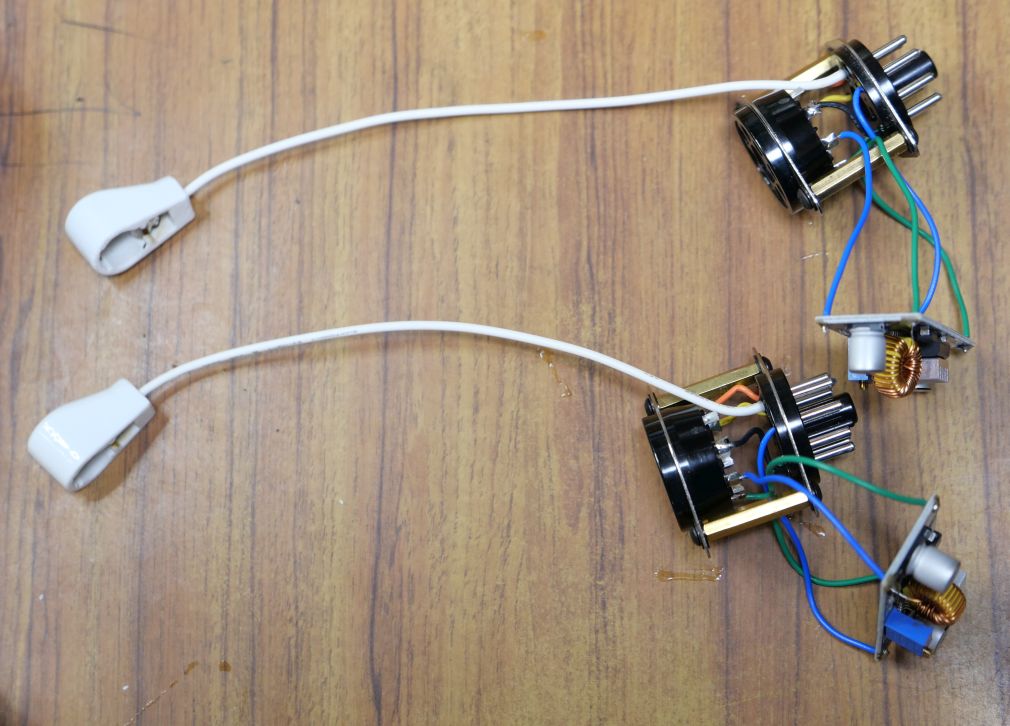

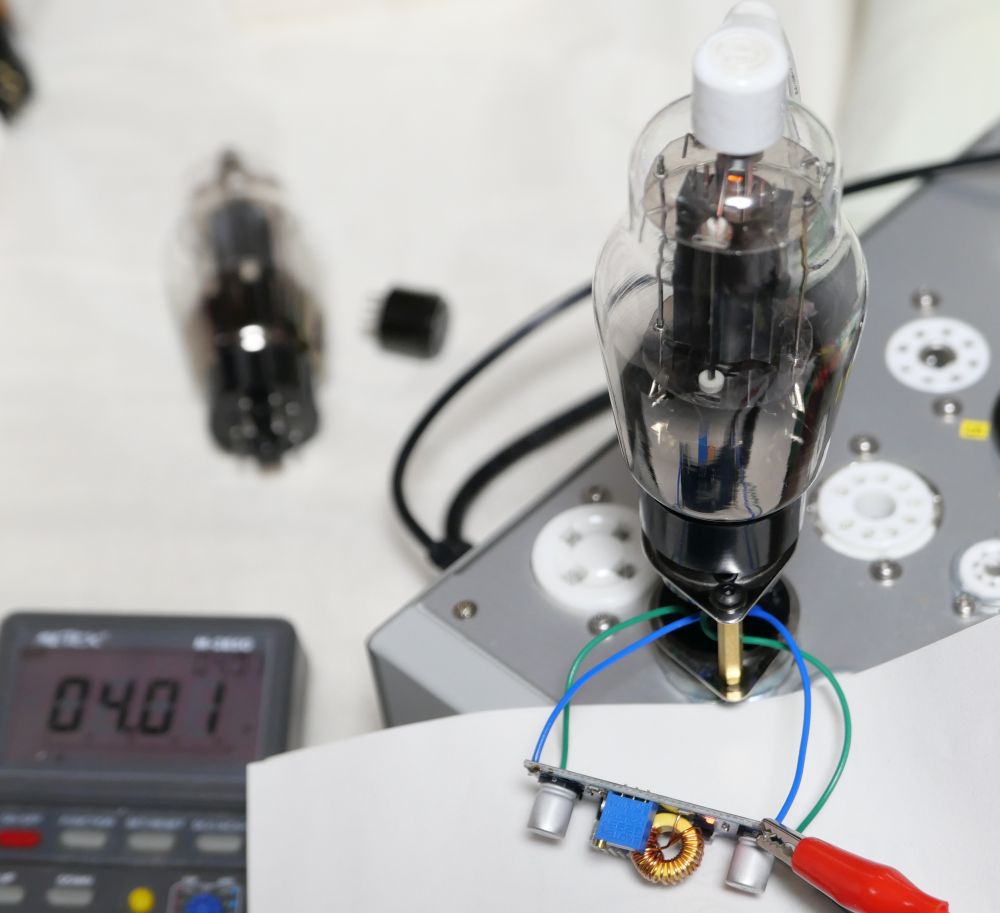

アダプタはPEN46のヒーター用にDC/DCコンバータを使って4Vに落します。
電圧は多回転VRで調整します。

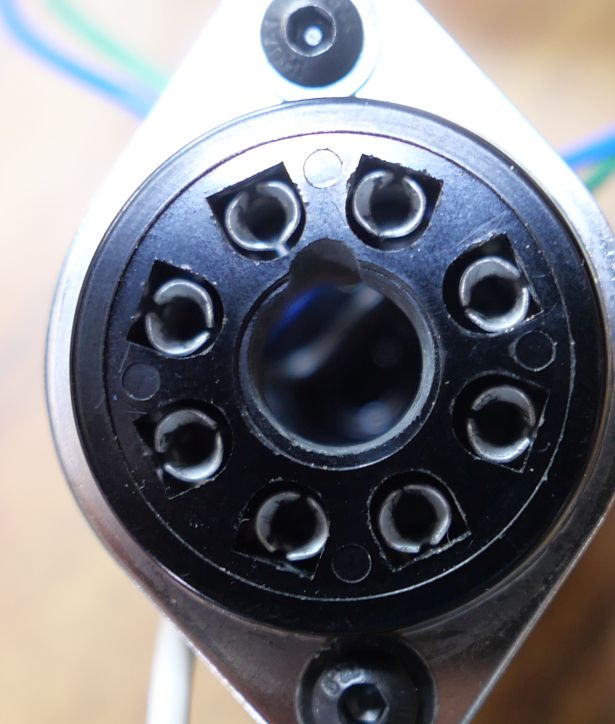

因みにPEN46のオクタルピンは特殊で、オクタルソケットの中心の鍵穴と端子穴を広げてあげる必要があります。

etracerで特性を測定しましょう。

三結とビーム管接続で280V50mAのところを見ます。

【1本目】

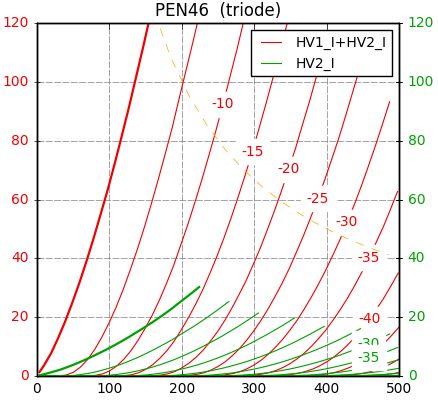

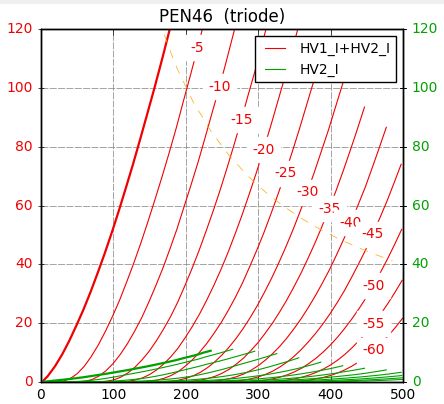

三結

Ep=280V
Eg1=-16.3V
Ip+Ig2=50.13mA

rp=1520Ω
gm=7412μS
μ=11.3V/V

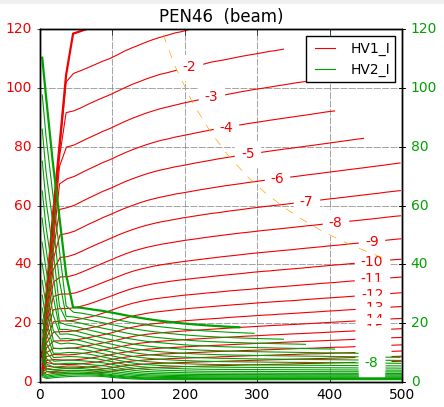

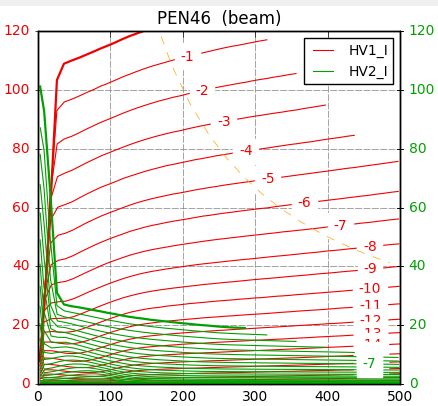

ビーム

Ep=280V, Eg2=180V

Ip=50.00mA
Ig2=7.26mA
rp=36005Ω
gm=8269μS
μ=297.7V/V

【2本目】

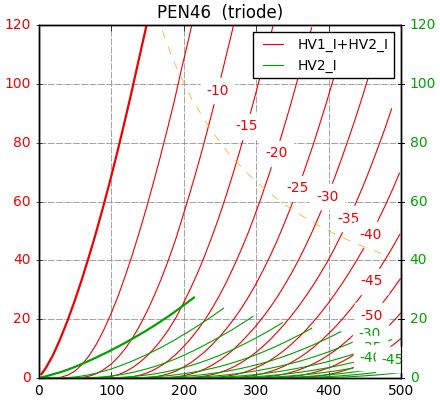

三結

Ep=280V
Eg1=-18.8V
Ip+Ig2=50.25mA
Ig2=7.01mA
rp=1589Ω
gm=5791μS
μ=9.2V/V

ビーム

Ep=280V, Eg2=180V
Eg1=-8.2V
Ip=49.12mA
Ig2=6.61mA
rp=36842Ω
gm=7591μS
μ=279.7V/V

参考までに807の三結特性を見てください。
【807】（参考）
三結

Ep=280V
Eg1=-21.3V
Ip+Ig2=50.23A
Ig2=2.59mA
rp=1583Ω
gm=4691μS
μ=7.9V/V

PEN46は807と似たようなプレート形状ですが、全く別物であることが、この測定でわかりました。
PEN46のほうが感度が高い印象です。
ただ、807や6L6のような左肩がカチッと張った特性ですね。ここは似ていると思います。

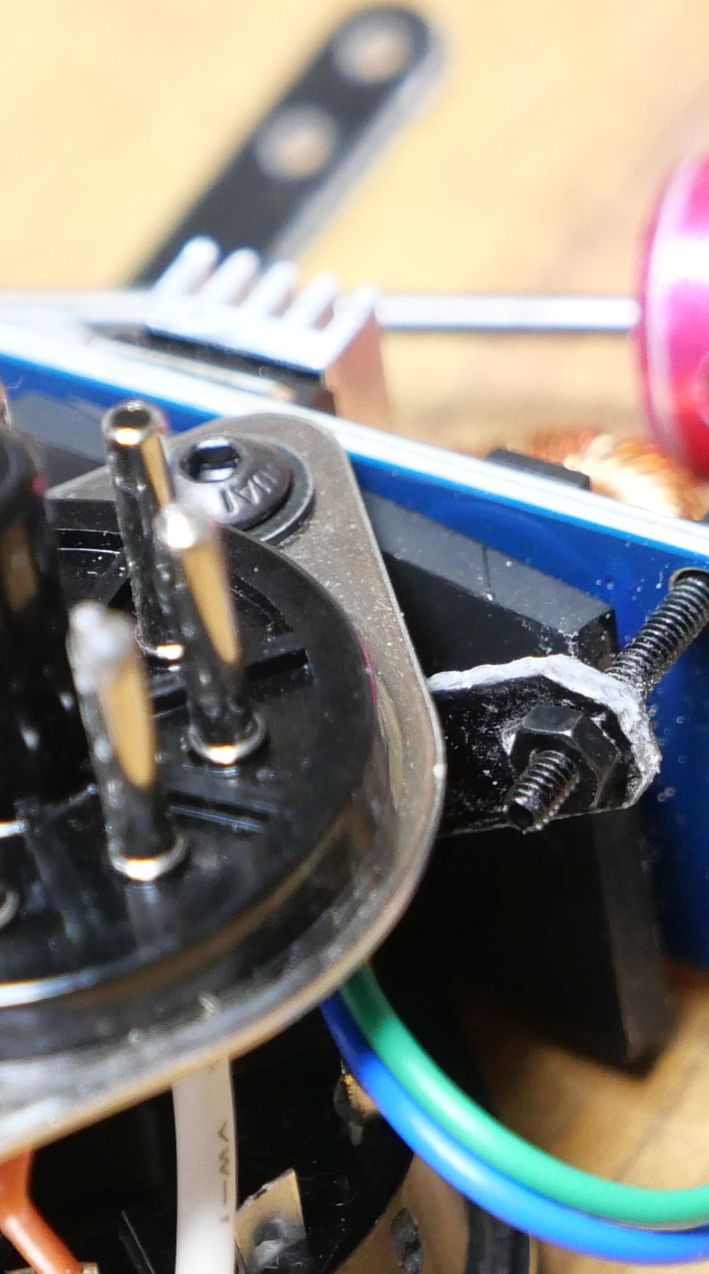

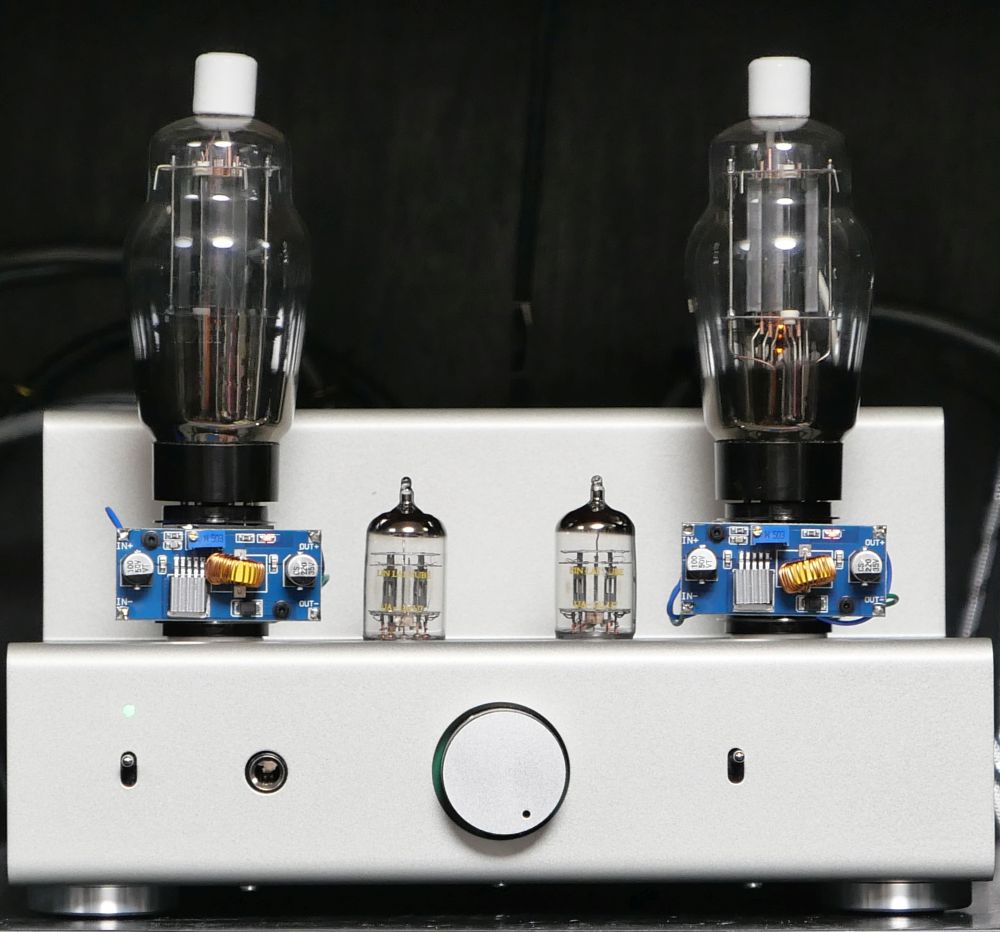

アダプタを実際に使用するため、ブラブラしているDC/DCコンバータを固定。
