Jan 6, 2024

271Aという真空管をTU-8200R（魔改造品）に無理矢理挿してみる

(2)

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

以前紹介しました Western Electricの271A

オークションを通じて比較的安価に譲っていただいたもので、コンディションは大変良いです。
刻印ではない1960年頃の製造で、この頃は保守用で製造されていたのでしょうね。

まずはアダプタを作りから．．．。

完成するとこんな感じです。

準備としてはUY5ピンソケット、オクタルのピンプラグ、降圧DC/DCコンバータ、あとスペーサや線材等です。
前回紹介した PEN46 のアダプタ同様の作り方をします。

中国製はソケットの向きと取り付け穴位置が45度ずれているので、271Aを挿したときに見栄えがよくありません。
また、グリッドの3番ピンを後ろに向けてしまうとWestern Electricの印字が見えないため、前後向きを逆にします。配線がクロスしてしまうことになりますが我慢です。見た目優先です。
DC/DCコンバータの電圧調整VRを回して5Vに設定します。

とりあえずetracerに挿してみましょう。

良い感じですね。
ヒーター電圧も安定しています。

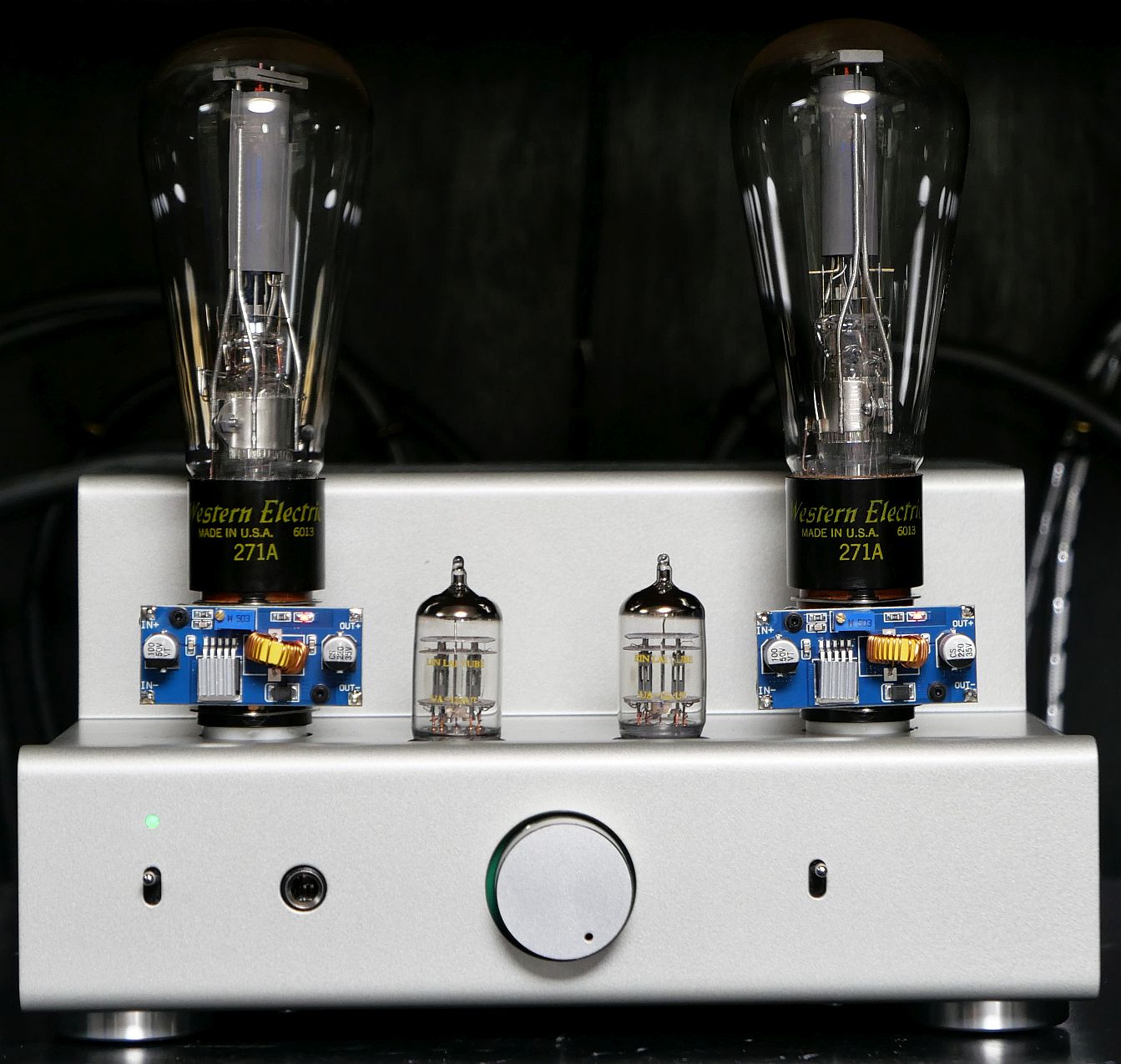

では、TU-8200R（魔改造品）に挿してみましょう。

（以前も書きましたが、私のTU-8200Rは左右独立6.0V4Aのスイッチング電源を内臓していますのでDC点火です。）
（アダプタのDC/DCコンバータでDC5Vに落としているわけです）

271Aはrpが高いので、TU-8200R裏のスピーカーインピーダンス切り替えを4Ωにして出力トランスを見かけ上7kΩ程度にします。
それでも整合が完全に取れているわけではなく、以前紹介した 4624シングルアンプ のようにインピーダンスが合っていないトランスを見かけ上合わせる方法は特に低域がスカスカになります。（インダクタンスが全然足りてないので）

リュートなどの低音成分があまり入っていないものであれば遜色なく聴くことができます。

プレート電圧280Vで電流は40mA程度ですので、この球の動作の場合は0.3Wも出ればよいほうだと思います。
私のスピーカーは励磁式の30cmフルレンジで能率93～95dB程あるので、0.3Wもあれば十分です。聴く音楽もリュート音楽やルネサンス時代の宗教曲で静かにかけているので．．。

ただ、注意点として、古典管は基本的にグリッドリーク抵抗の値は高くするとグリッド電流によってIpが増える方にバイアスが変動するので危険度が高いです。
TU-8200Rは100kΩです。271Aの規格表には特に指定は無いですが100kΩは結構高い数値であると思います。
今回はテスト運用ですし-30Vまではオートバイアスが効きますし、あくまで自己責任でやるお遊びとお考え頂ければと思います。

人間の寿命は限られていますので、「とりあえず」「手っ取り早い」使い方も真空管の楽しみ方のひとつかなと思います。
