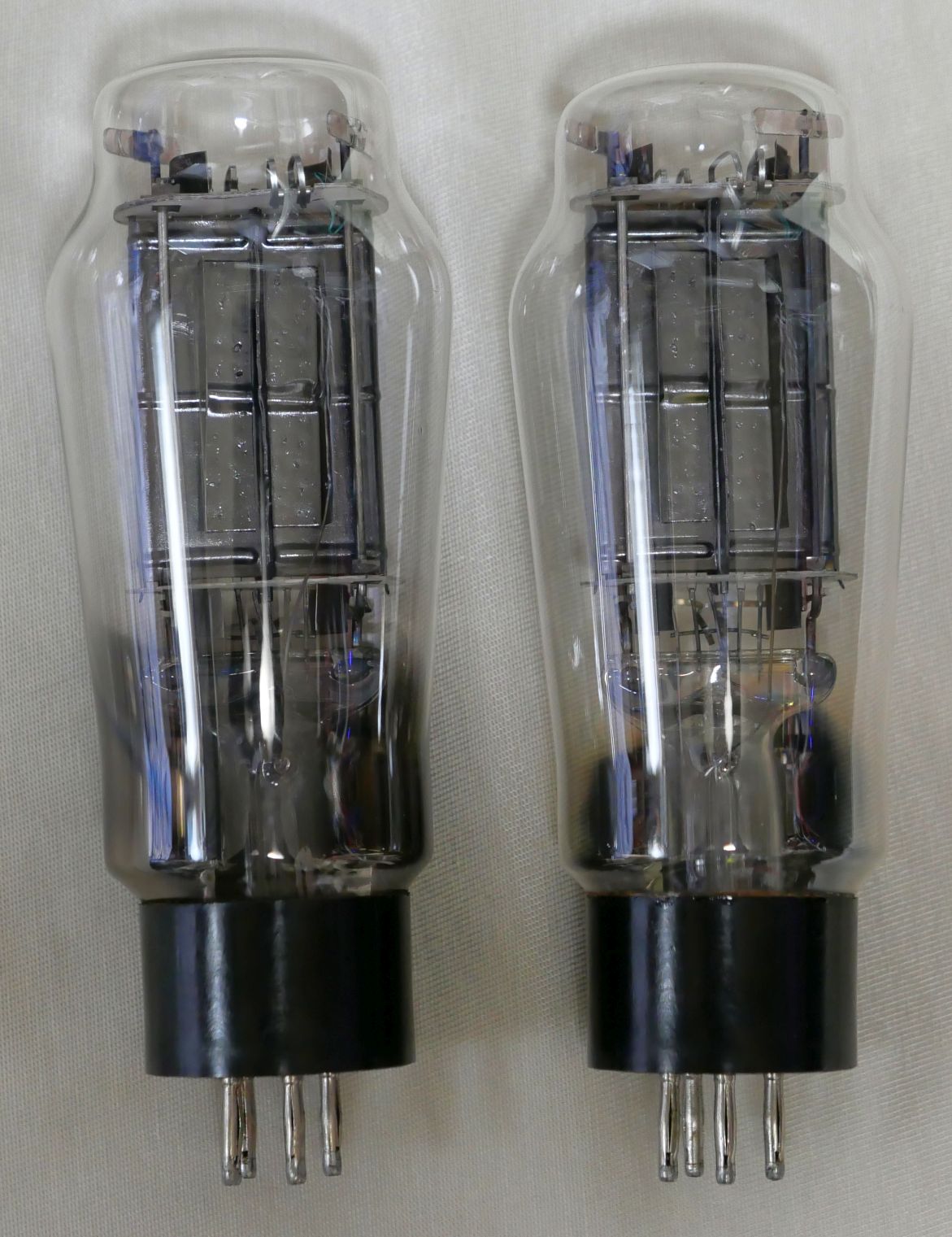

TUNGSRAMのP27/500という真空管を紹介します。
以前紹介した P27/500 の後期型ですが、構造は全く違います。
以前紹介した P27/500 は英国の工場あたりからのOEM供給のようでしたが、
今回はTUNGSRAMらしい P28/500 に近い印象。しかし、それともまた異なります。
真空管(Electron tube) 規格表データベース「P27/500」規格表 の写真の4箇所の切れ目のあるマイカが付いているタイプとも異なります。

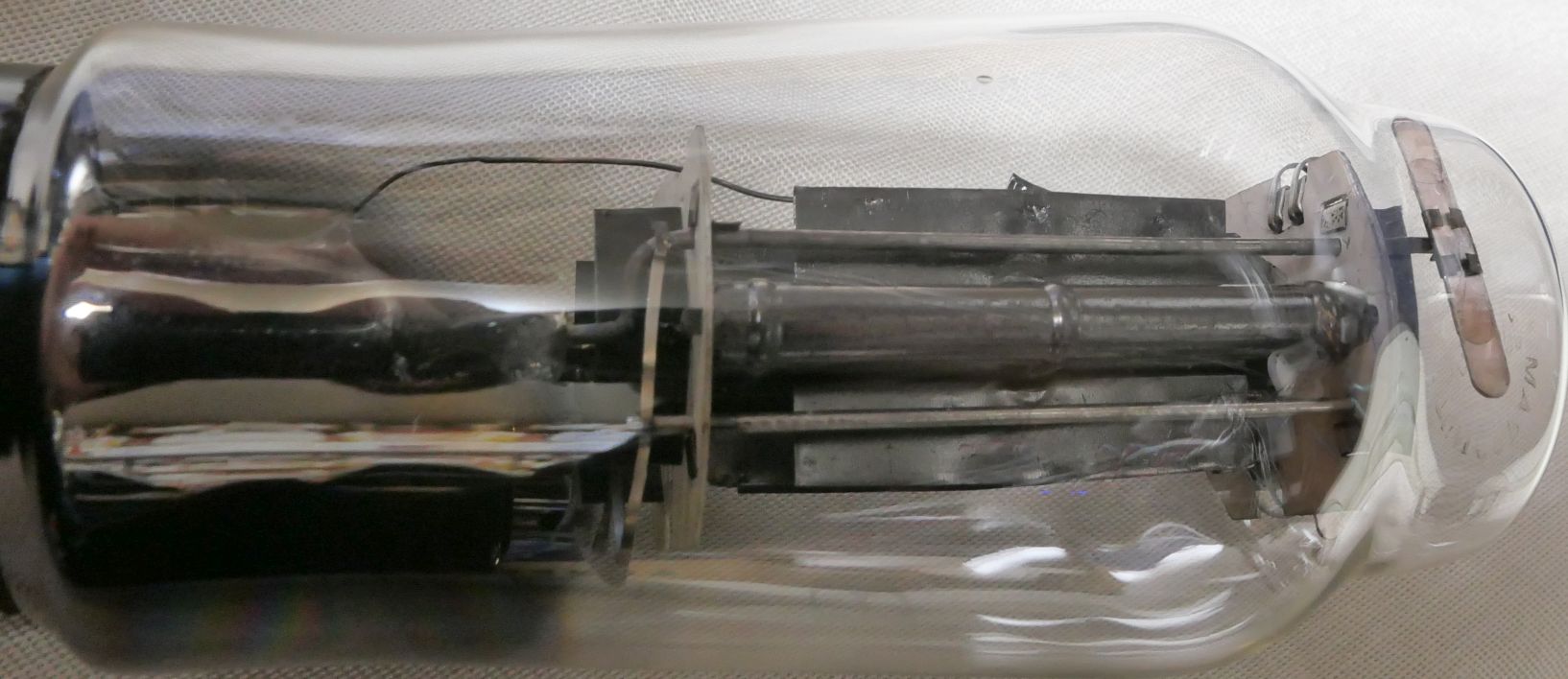

放熱と補強のためでしょうか。
しっかりした造りです。

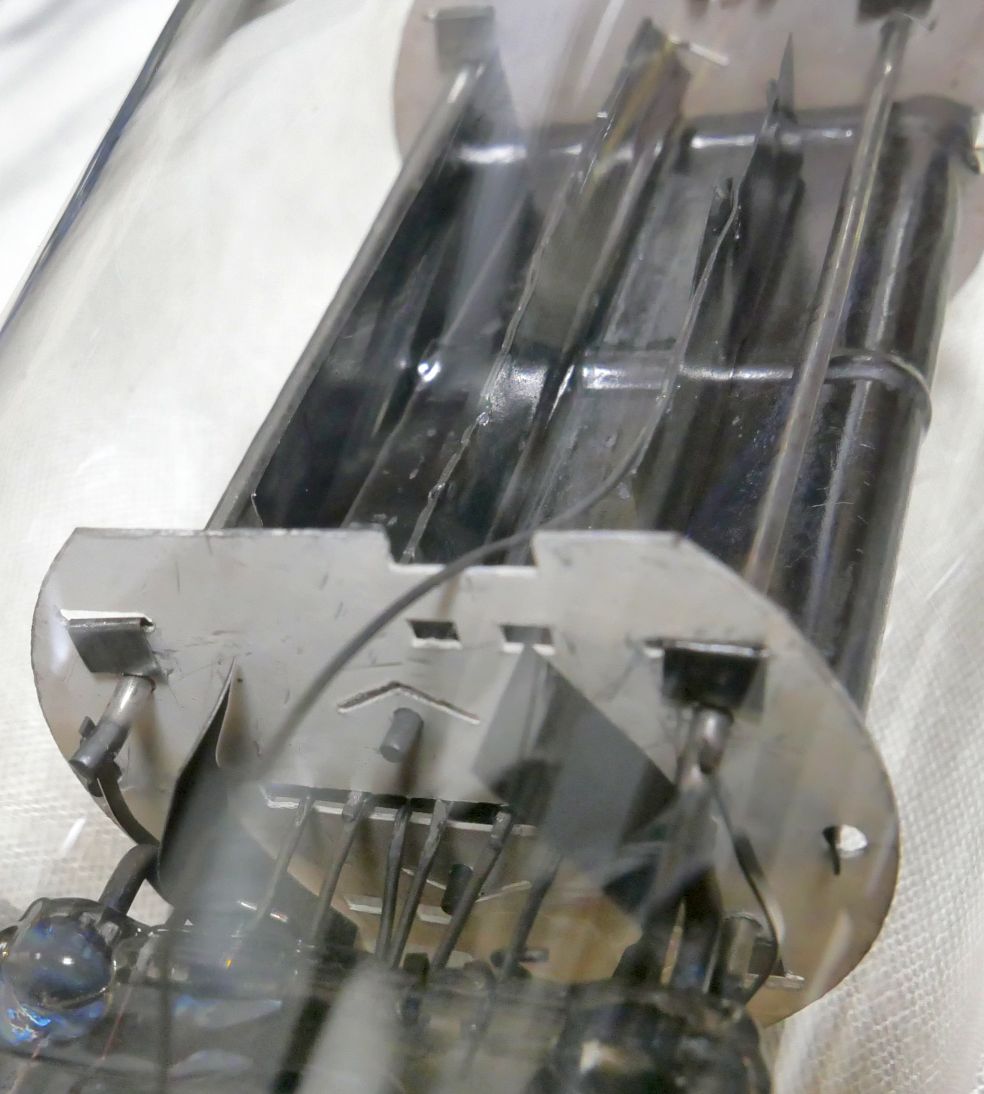

プレートの引き回しは耐圧を上げるために遠回りにしている印象です。

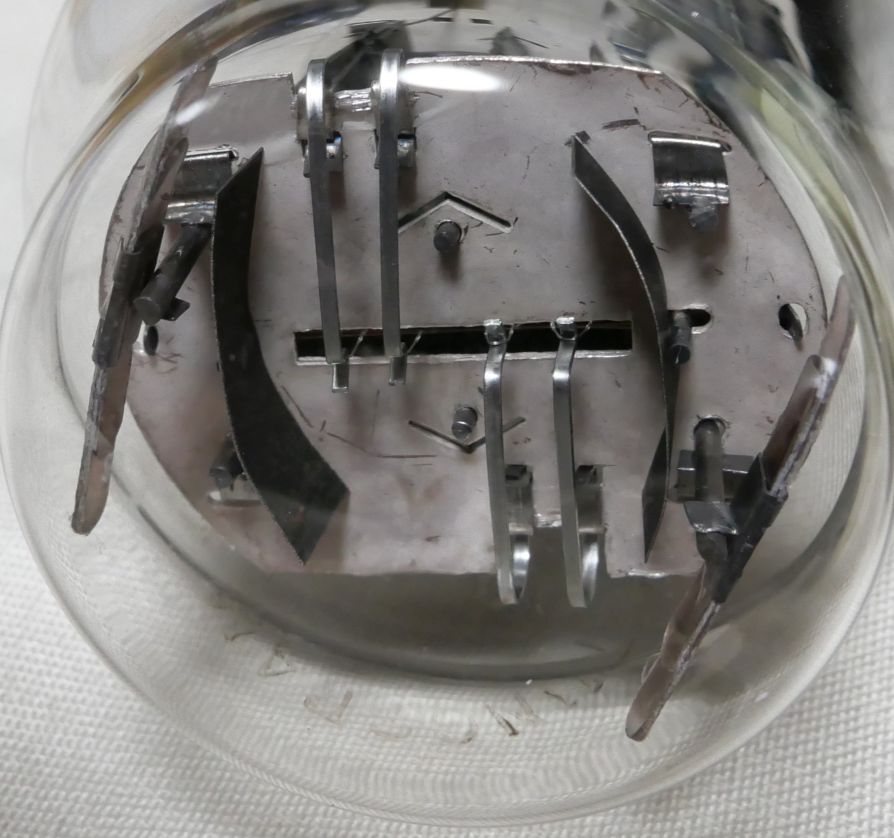

トップ側から見ますと、
フィラメントは4点吊り。

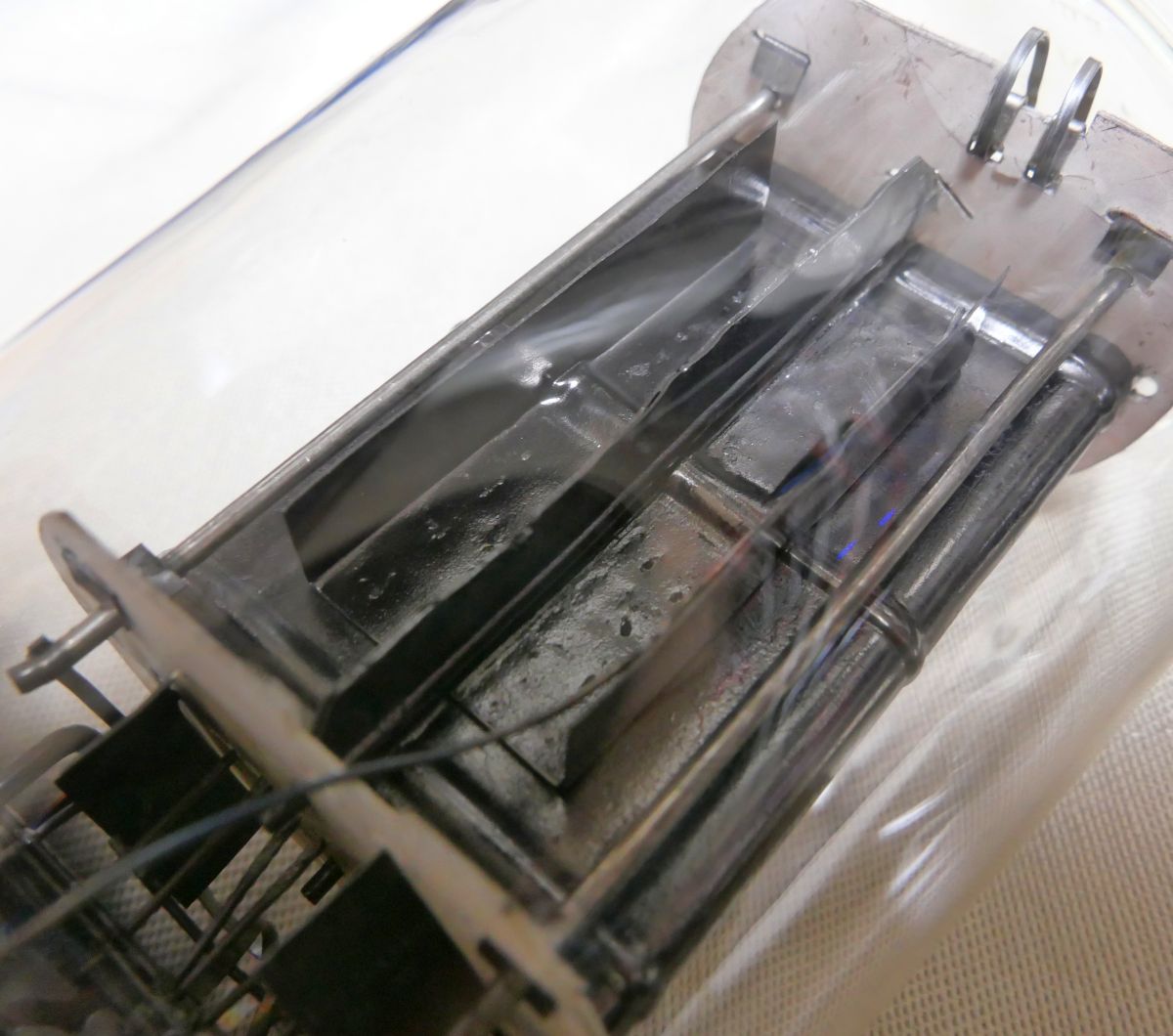

グリッドに放熱板がありますね。
下側にもグリッドの放熱板があります。
フィラメントは4点吊りというだけでなくM型が2つという感じですね。
etracerで特性を測定ましょう。
【1本目】
Ef=4.0V, If=2.22A
Ep=350V
Ip=50.41mA
rp=1272Ω
gm=7175μS
μ=9.1V/V
Ef=3.8V, If=2.13A
Eg=-25.5V
Ip=49.74mA
rp=1283Ω
gm=7102μS
μ=9.1V/V
【2本目】
Ef=4.0V, If=2.22A
Ep=350V
Eg=-25.2V
Ip=50.16mA
rp=1308Ω
gm=6976μS
μ=9.1V/V
Ef=3.8V, If=2.13A
Ep=350V
Eg=-25.2V
Ip=49.73mA
rp=1304Ω
gm=6876μS
μ=9.0V/V
この特性からPX25同等であることがわかります。

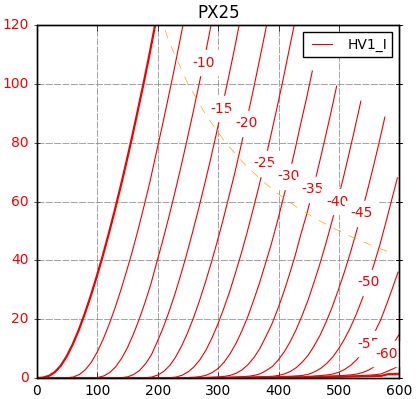

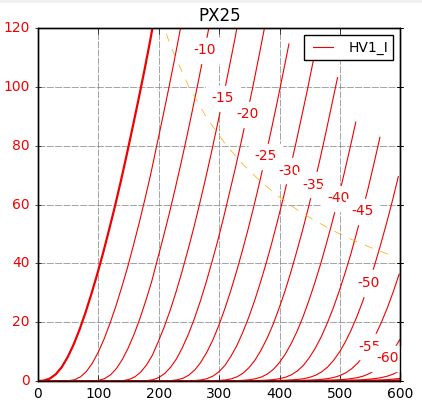

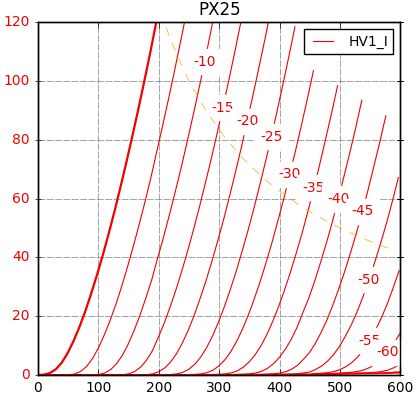

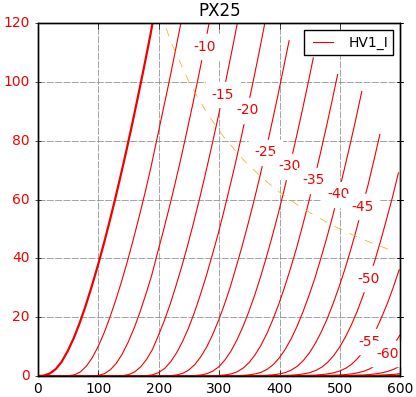

Ipカーブを見ると、Efを0.2V下げたくらいではビクともしない優秀なエミッションですね。惚れ惚れします。
普通にPX25を買えばいいじゃないかと言われそうですが、異なるメーカの異なる構造には魅力があります。
以前紹介した P27/500 の後期型ですが、構造は全く違います。
以前紹介した P27/500 は英国の工場あたりからのOEM供給のようでしたが、
今回はTUNGSRAMらしい P28/500 に近い印象。しかし、それともまた異なります。
真空管(Electron tube) 規格表データベース「P27/500」規格表 の写真の4箇所の切れ目のあるマイカが付いているタイプとも異なります。
放熱と補強のためでしょうか。
しっかりした造りです。
プレートの引き回しは耐圧を上げるために遠回りにしている印象です。
トップ側から見ますと、
フィラメントは4点吊り。
グリッドに放熱板がありますね。
下側にもグリッドの放熱板があります。
フィラメントは4点吊りというだけでなくM型が2つという感じですね。
etracerで特性を測定ましょう。
【1本目】
Ef=4.0V, If=2.22A
Ep=350V
Ip=50.41mA
rp=1272Ω
gm=7175μS
μ=9.1V/V
Ef=3.8V, If=2.13A
Eg=-25.5V
Ip=49.74mA
rp=1283Ω
gm=7102μS
μ=9.1V/V
【2本目】
Ef=4.0V, If=2.22A
Ep=350V
Eg=-25.2V
Ip=50.16mA
rp=1308Ω
gm=6976μS
μ=9.1V/V
Ef=3.8V, If=2.13A
Ep=350V
Eg=-25.2V
Ip=49.73mA
rp=1304Ω
gm=6876μS
μ=9.0V/V
この特性からPX25同等であることがわかります。
Ipカーブを見ると、Efを0.2V下げたくらいではビクともしない優秀なエミッションですね。惚れ惚れします。
普通にPX25を買えばいいじゃないかと言われそうですが、異なるメーカの異なる構造には魅力があります。
