Sep 24, 2024

6DV4という真空管ふたたび（2個使って12AU7ピンに合わせる）

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

6DV4という真空管を8本ほど買って、2本と4本のペア組みをしました。
更に残った2本ですが、1本が特性が悪いもので、もう1本は電流が流れない不良品でした。
そのあと、2本は 6AK5のピン配置 としました。
そして残りの4本が今回の12AU7のピン配置です。

6DV4の規格は 真空管(Electron tube) 規格表データベース「RCA 6DV4」 が参考になります。

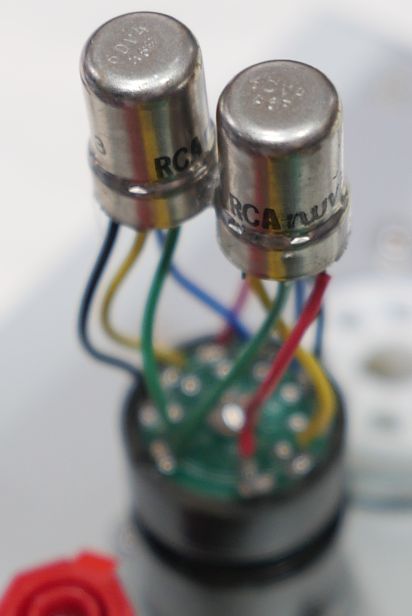

ebayで購入した、9ピンのベースに取り付けます。

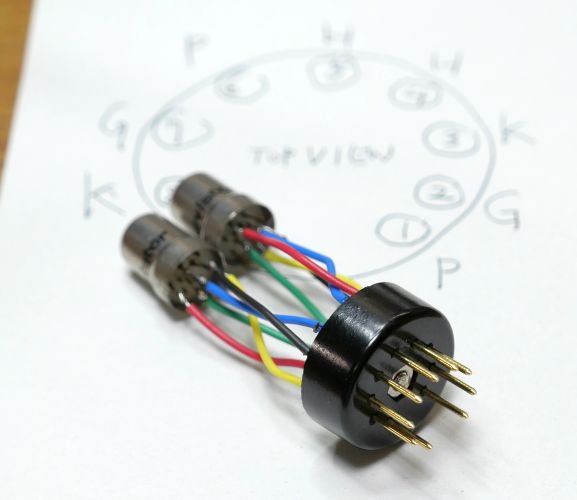

不格好ですが、こんな感じです。

実際のアンプなどの実動作に近い電圧でみていきます。

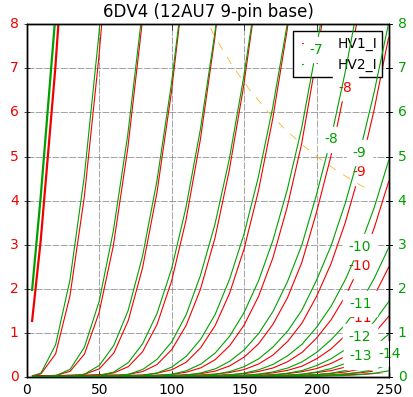

【1本目】
ヒーターは12.6V0.15Aです。

Ep=120V
Eg=-4.1V
Ip=[1]4.96mA,　[2]5.11mA
rp=[1]5284Ω,　[2]5364Ω
gm=[1]4710μS,　[2]4390μS
μ=[1]24.9V/V,　[2]23.6V/V

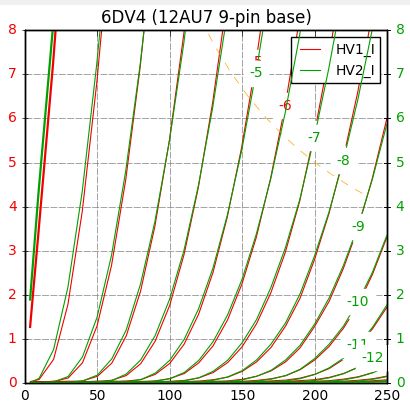

【2本目】
ヒーターは12.6V0.15Aです。

Eg=-3.9V
Ip=[1]4.89mA,　[2]4.82mA
rp=[1]5392Ω,　[2]5812Ω
gm=[1]4715μS,　[2]4294μS
μ=[1]25.4V/V,　[2]25.0V/V

乱暴にいうと「gmの高い12AU7」といった感じでしょうか。
バイアスは深目が良いです。

しかし、この小柄ゆえに相当発熱します。
12AU7の回路に組み込むと短命に終わるかもしれませんね．．。

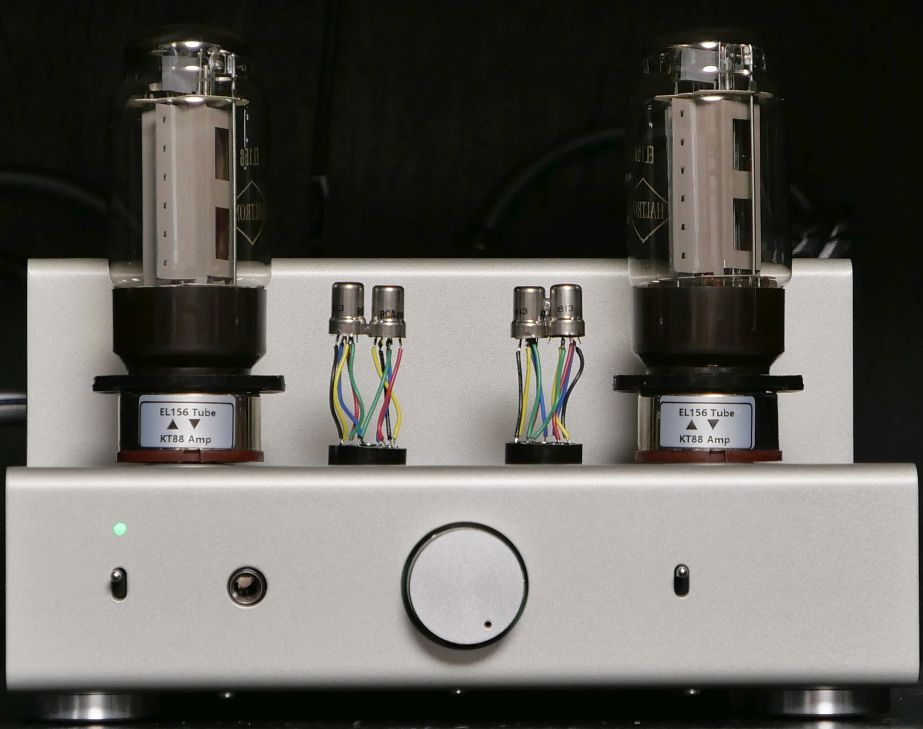

TU-8200R（魔改造品）に取り付けてみました。

無事に音が出ました。＼(^o^)／
音は割れていないので大丈夫そうです。
ただ、相当熱くなります。

これらニュービスタ管は、ソケットで放熱するタイプなので、外側のシールドもソケットに挿していない状態では熱が籠もってしまいます。

しかし、 「あなたは6DV4を箱に入れたま使わず墓まで持っていきますか？」 と聞かれたら、私は 「無理にでも使い切ります。」 と答えるでしょう。
皆さんならどちらの道を選びますか？
