RCAの6DV4という真空管を紹介します。
以前紹介した 6CW4という真空管 のようなニュービスタ管ですが、ピン配置が全く異なります。
つまりよくあるニュービスタ用ソケットが使えません。
規格は、 Frankさんの資料室の「RCA 6DV4」規格表 が参考になります。
ニュービスタ管の概要については、 ケンさんのホームページ の 真空管ニュービスタ物語 が参考になります。
現在は半田付けしか方法が無いと思います。
しかもピンは半田が乗りにくく、長時間半田ごてを当てると真空管内部のろう付けなどが外れたり真空度が落ちてしまいます。

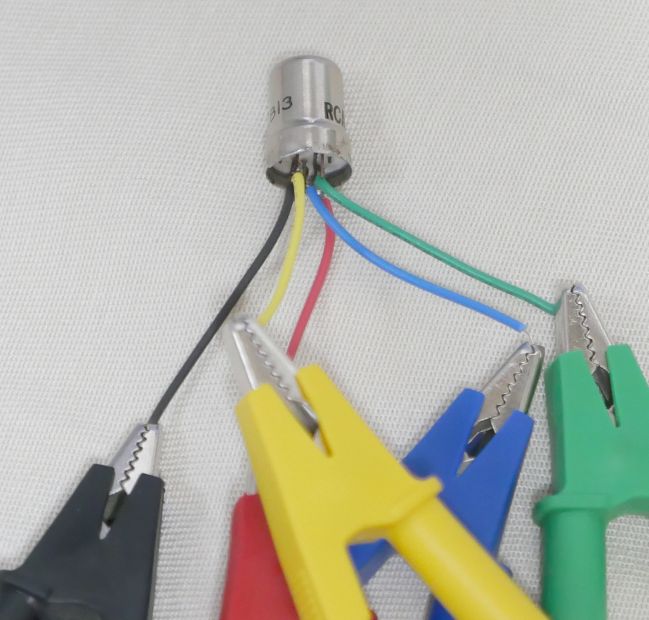

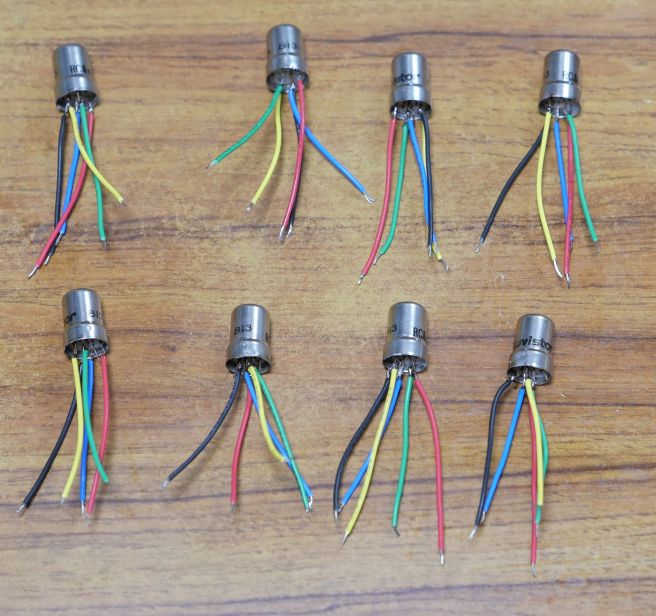

とにかくやってみようと、6DV4を8本用意しリード線をとりつけました。
半田はチョン付けです。いつか外れてしまうかもしまいません。
8本を測定し選別します。
測定したところ1本は電流が流れないNG品でした。半田ごてを長く当てすぎたでしょうか．．．。

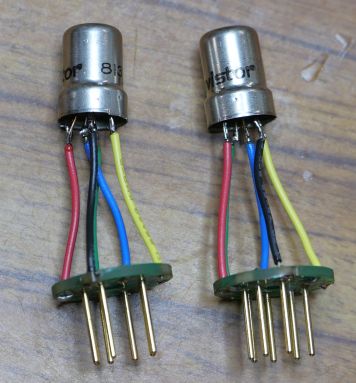

7本のうちから7ピン用と9ピン双三極管用に6本を選別し、まずは選別した2本7ピンベースにとりつけました。
なお、9ピン用はまたおりを見て製作予定です．．．。

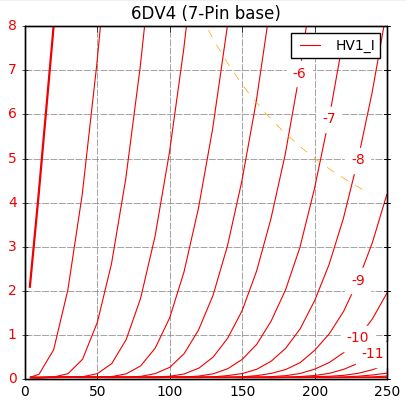

etracerで特性を測定します。
【7ピン版1本目】
Ep=120V
Ip=5.10mA
rp=5266Ω
gm=5450μS
μ=25.2

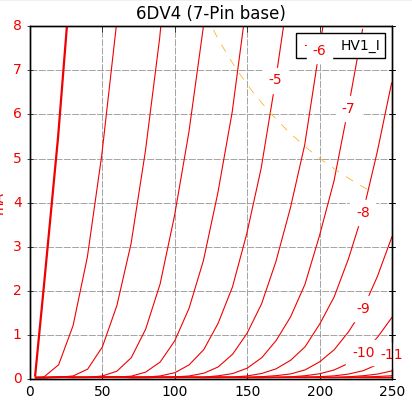

【7ピン版2本目】
Eg=-3.6V
Ip=4.81mA
rp=5829Ω
gm=5457μS
μ=31.8
6AK5の三結 に比べると、バイアスが深めです。
あとは似ていますね。
バラツキは仕方ないかな。もっと買って選別すればいいのですが、まぁこの辺で。

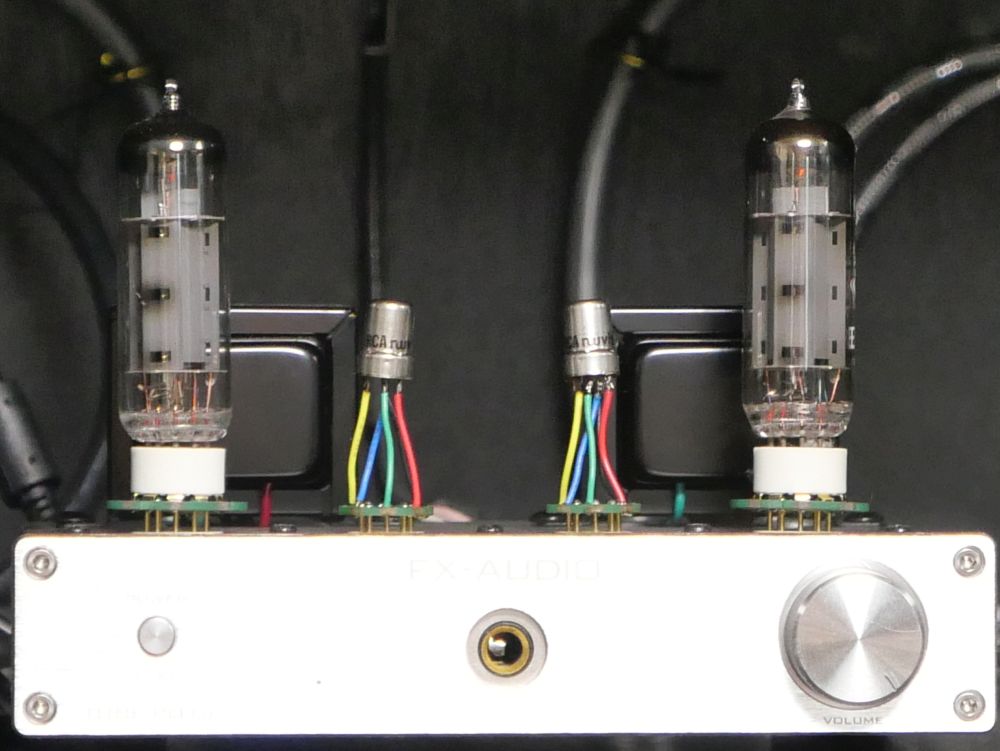

TUBE-P01Jに挿してみます。
おお、良い音で鳴っています。
ただ、小型の真空管ゆえに相当熱くなります。
寿命は短いと思いますが、自分の真空管です。自由に使います。
気が向いたら放熱器を付けてみます。
以前紹介した 6CW4という真空管 のようなニュービスタ管ですが、ピン配置が全く異なります。
つまりよくあるニュービスタ用ソケットが使えません。
規格は、 Frankさんの資料室の「RCA 6DV4」規格表 が参考になります。
ニュービスタ管の概要については、 ケンさんのホームページ の 真空管ニュービスタ物語 が参考になります。
現在は半田付けしか方法が無いと思います。
しかもピンは半田が乗りにくく、長時間半田ごてを当てると真空管内部のろう付けなどが外れたり真空度が落ちてしまいます。
とにかくやってみようと、6DV4を8本用意しリード線をとりつけました。
半田はチョン付けです。いつか外れてしまうかもしまいません。
8本を測定し選別します。
測定したところ1本は電流が流れないNG品でした。半田ごてを長く当てすぎたでしょうか．．．。
7本のうちから7ピン用と9ピン双三極管用に6本を選別し、まずは選別した2本7ピンベースにとりつけました。
なお、9ピン用はまたおりを見て製作予定です．．．。
etracerで特性を測定します。
【7ピン版1本目】
Ep=120V
Ip=5.10mA
rp=5266Ω
gm=5450μS
μ=25.2
【7ピン版2本目】
Eg=-3.6V
Ip=4.81mA
rp=5829Ω
gm=5457μS
μ=31.8
6AK5の三結 に比べると、バイアスが深めです。
あとは似ていますね。
バラツキは仕方ないかな。もっと買って選別すればいいのですが、まぁこの辺で。
TUBE-P01Jに挿してみます。
おお、良い音で鳴っています。
ただ、小型の真空管ゆえに相当熱くなります。
寿命は短いと思いますが、自分の真空管です。自由に使います。
気が向いたら放熱器を付けてみます。
