RAYTHEONの38110Aという真空管を紹介します。

また似たような真空管を買ってしまいました。

アルミで出来たベースは一寸珍しいですね。

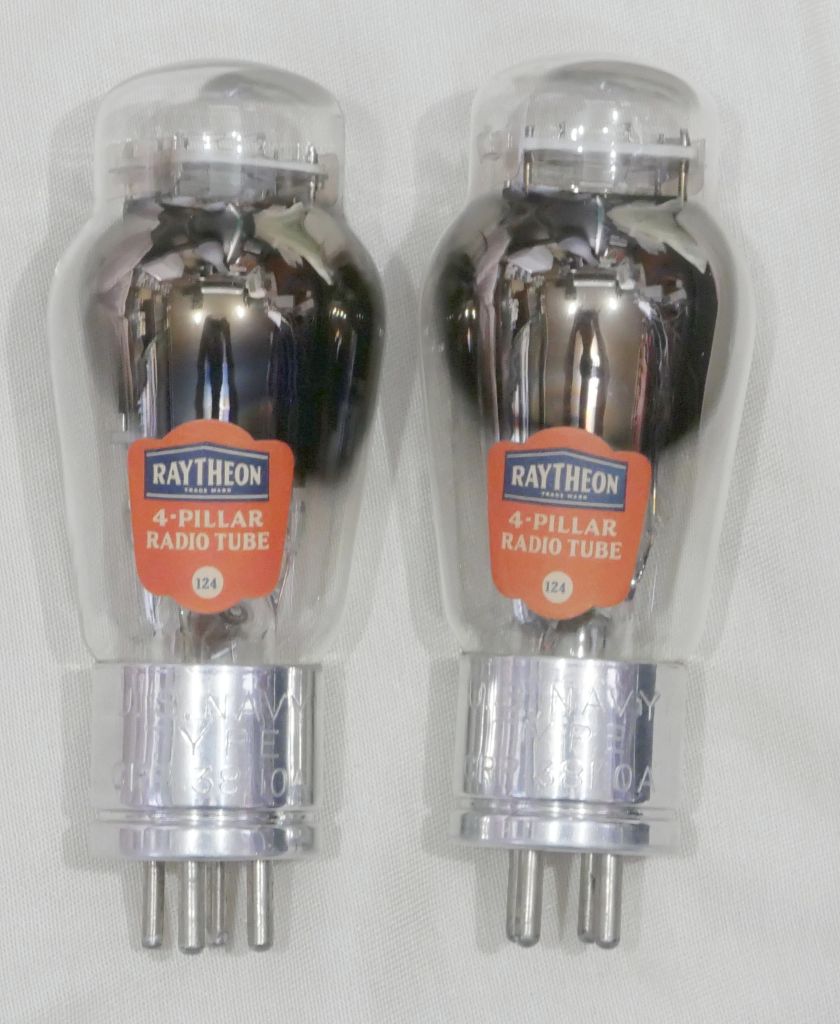

箱はこのような感じです。

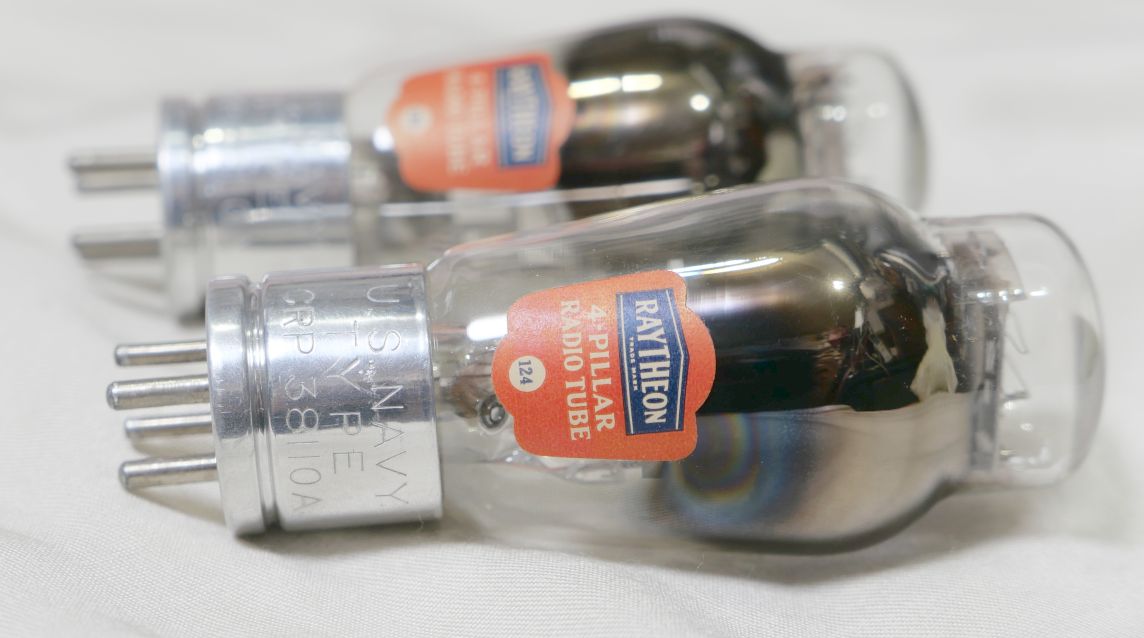

「U.S.NAVY CRP 38110A」と書かれています。
「CONTRACT DATA 2 10 34」ですが発注日でしょうか。

因みに、包んでいる紙は完全に酸化し完全に粉々になっており、粉を吸い込むと良くないので廃棄しました。

前オーナーの情報では7.5V1.25Aと書いてあり、 Radiomuseumの「38110A」 も7.5V1.25Aと書いてありますが、この球は7.0Vでいけるような気がします。

手持ちのRAYTHEON製を見比べてみましょう。

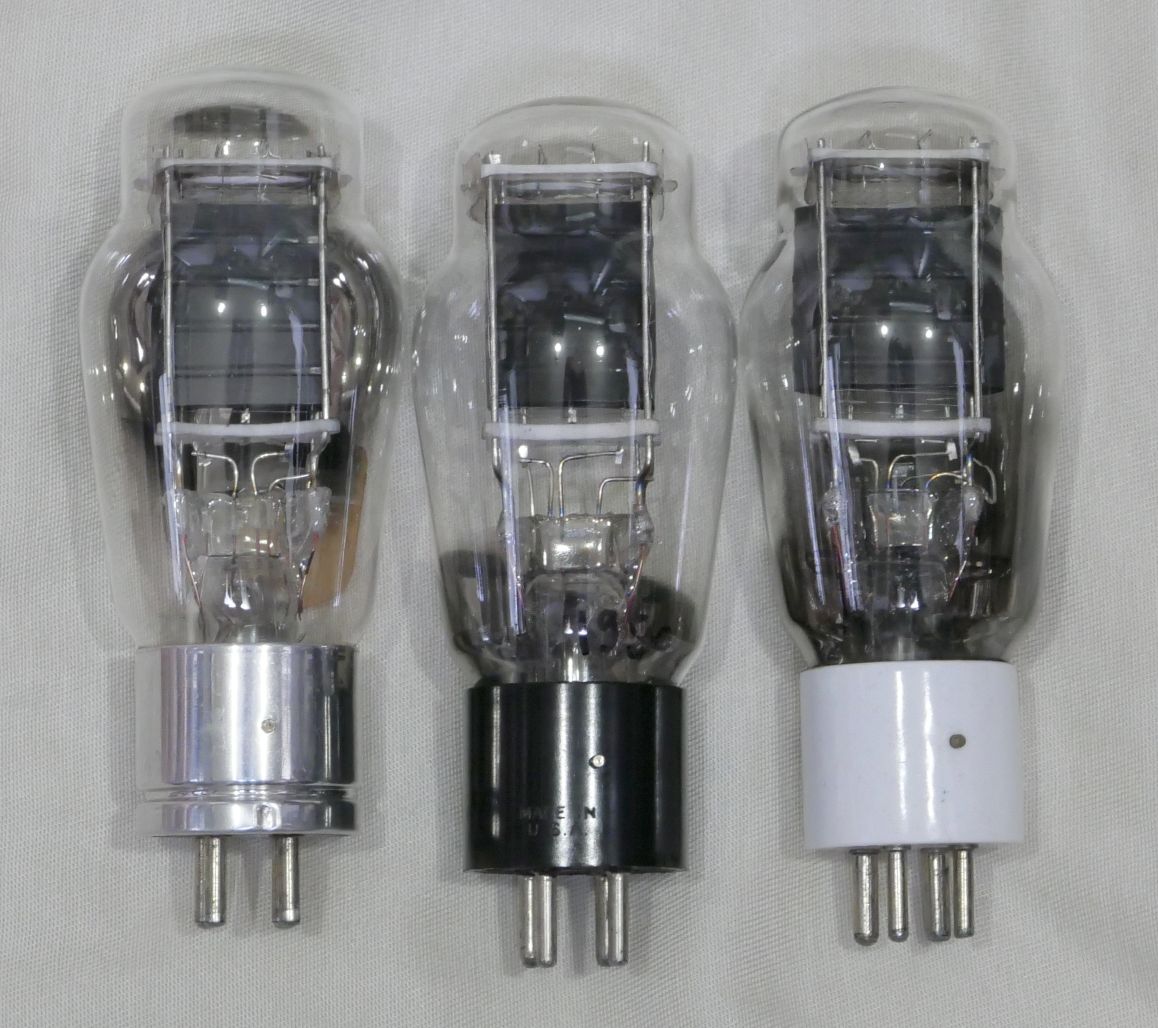

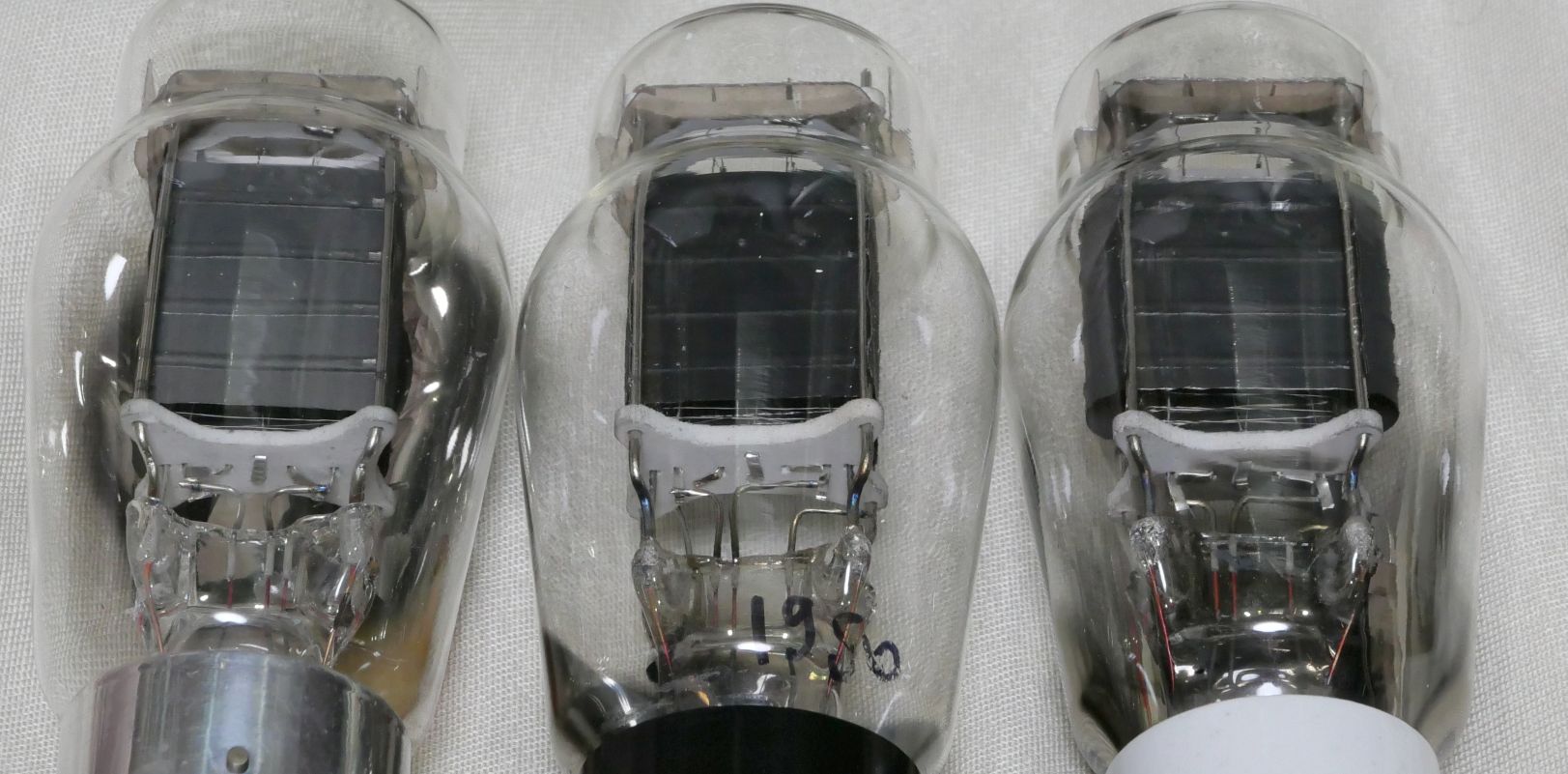

38110Aと10はプレートの色こそ違いますが同形状です。

VT25のみボックスプレートの両脇を膨らませた楕円形状で、丈は短いもののプレートの総面積は近いと思われます。

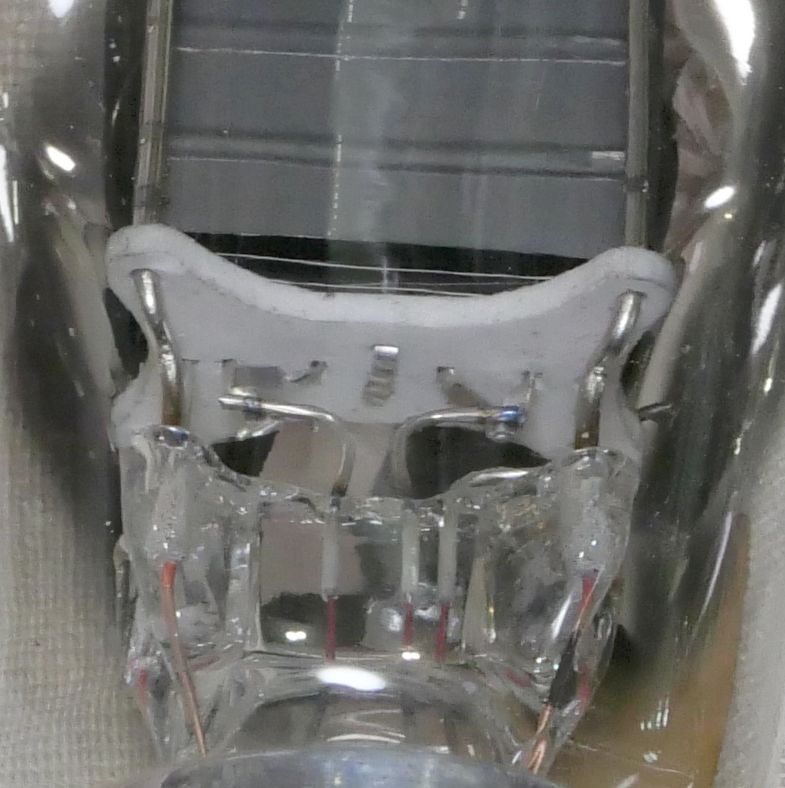

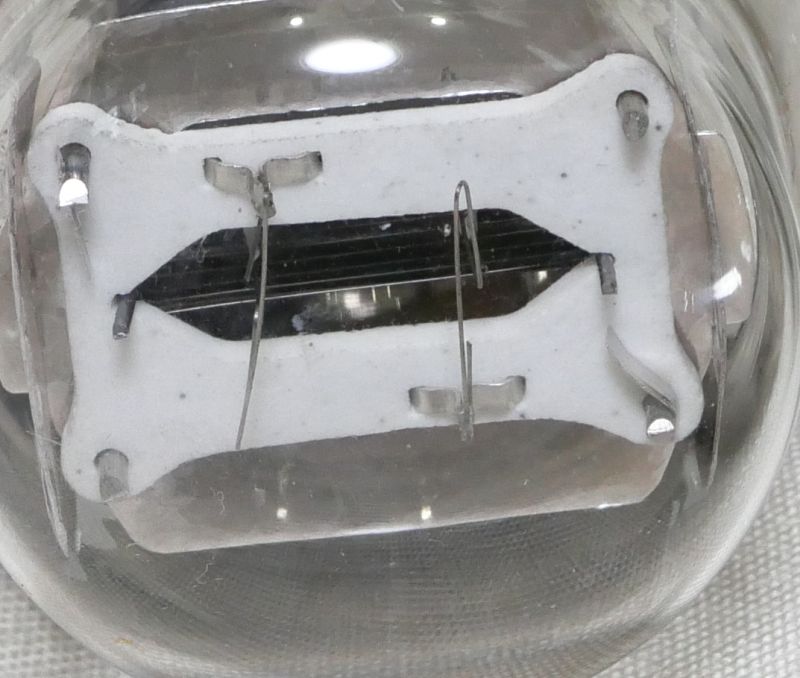

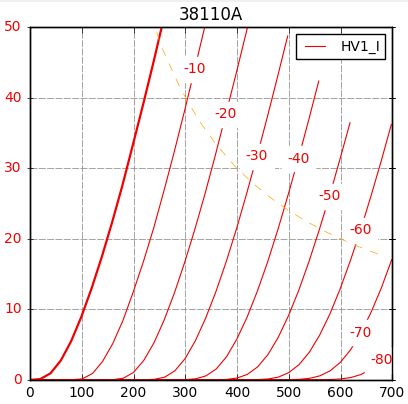

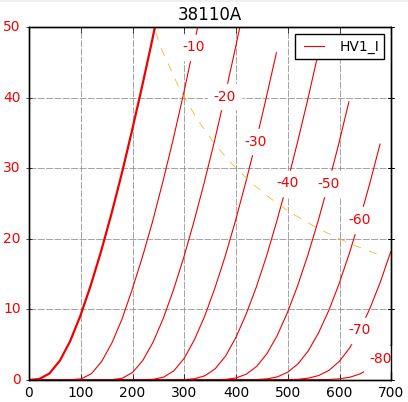

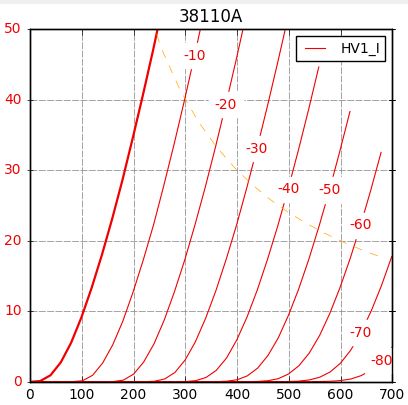

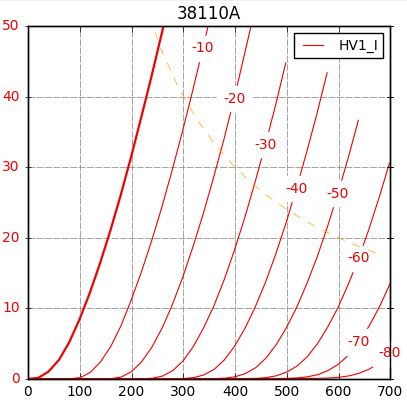

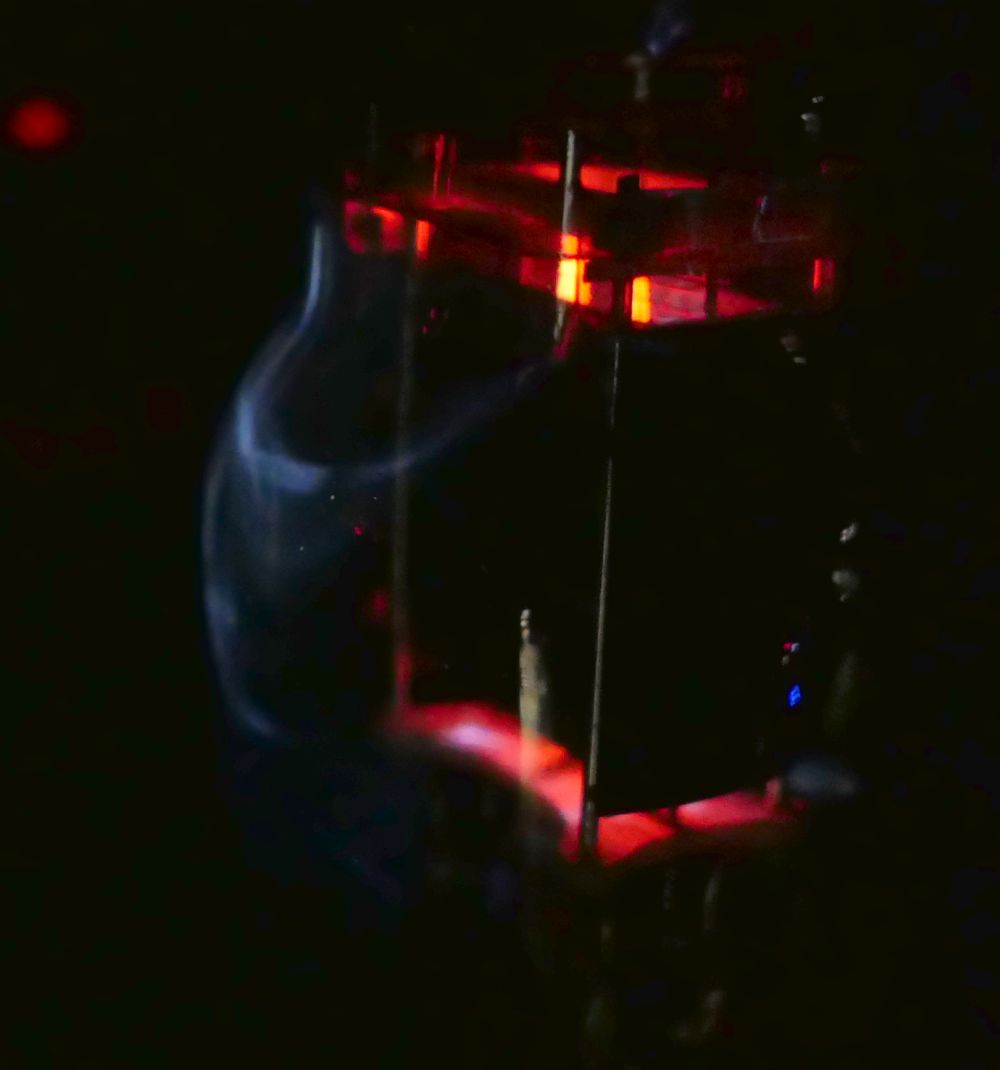

etracerで特性を測定しましょう。
Ep=400V,Ip=24mAの条件に合わせて測定します。

【1本目】
Ef=7.5V, If=1.23A

Ep=400V
Eg=27.6V
Ip=24.10mA
rp=3890Ω
gm=2126μS

Ef=7.0V, If=1.15A

Ep=400V
Eg=27.5V
Ip=23.90mA
rp=3970Ω

μ=8.2V/V

Ef=6.5V, If=1.10A

Ep=400V
Eg=27.2V
Ip=24.05mA
rp=4007Ω
gm=2063μS
μ=8.3V/V

【2本目】
Ef=7.5V, If=1.28A

Ep=400V
Eg=29.5V
Ip=24.09mA
rp=3704Ω
gm=2157μS
μ=8.0V/V

Ef=7.0V, If=1.20A

Ep=400V
Eg=29.3V
Ip=24.07mA
rp=3781Ω
gm=2088μS
μ=7.9V/V

Ef=6.5V, If=1.10A

Ep=400V
Eg=29.0V
Ip=23.96mA
rp=3891Ω
gm=2038μS
μ=7.9V/V

7.5Vは当然のことながら7.0Vでも十分な特性が出ていますね。
6.5Vは低電圧大電流側がそろそろ厳しいかなという印象です。
「トリタンではない10族」は本当にわかりにくいです．．．。
7.5と7.0Vの様子を見て、7.0VでOKなら低目の7.0Vが無難 という解釈が良さそうです。
