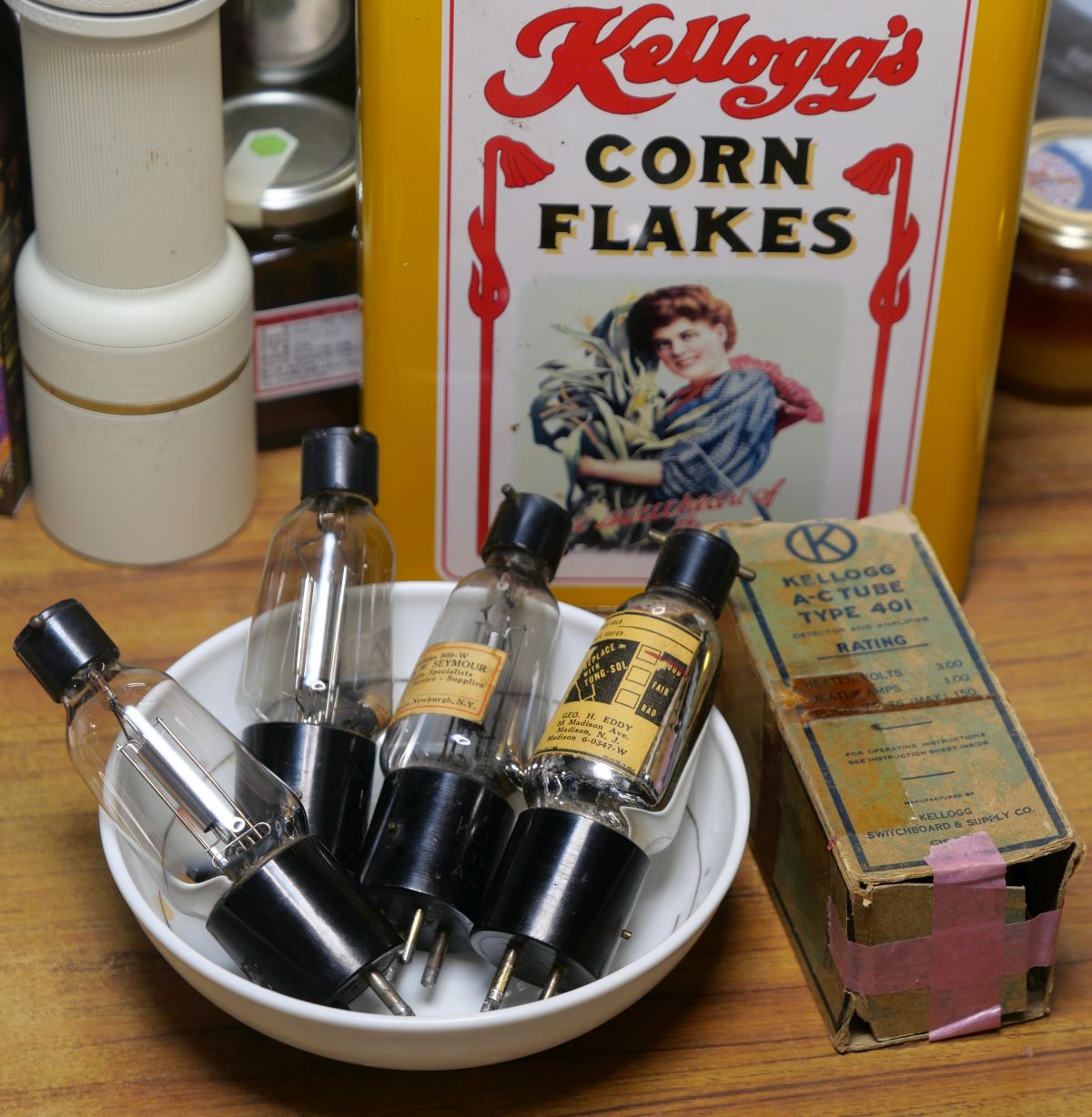

KELLOGGの401という真空管を入手しましたので紹介します。
401という型番ですが201A系列ではありません。
メーカー独自の番号付けで、傍熱管黎明期のものと思われます。

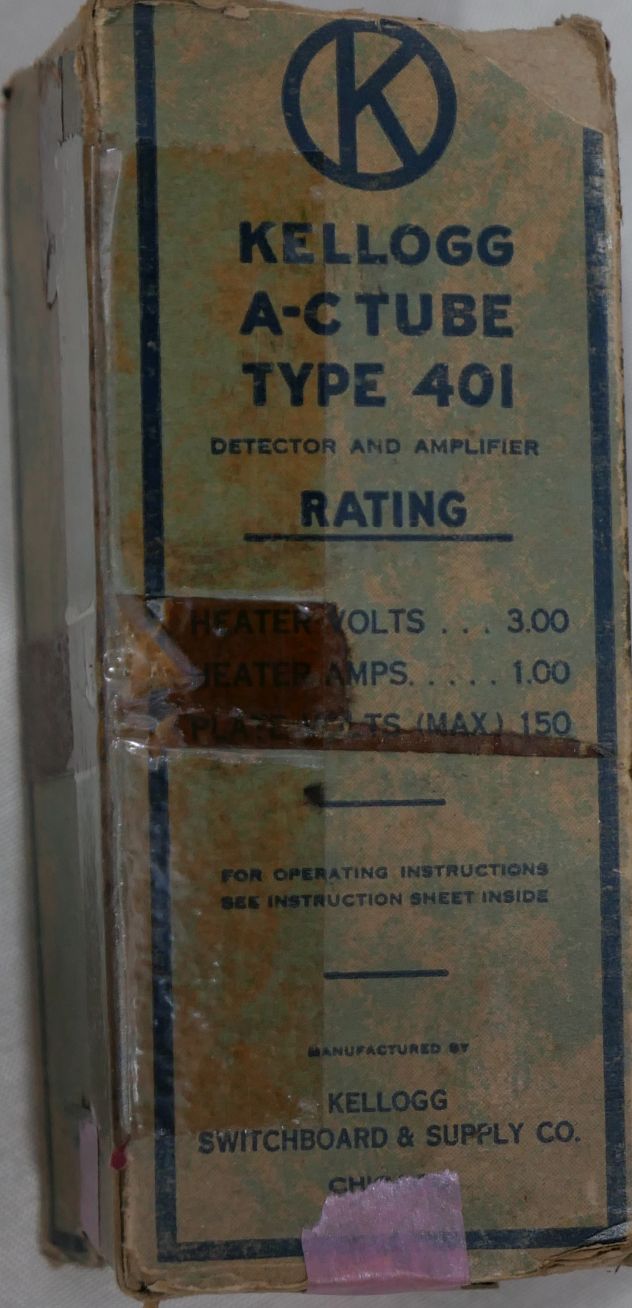

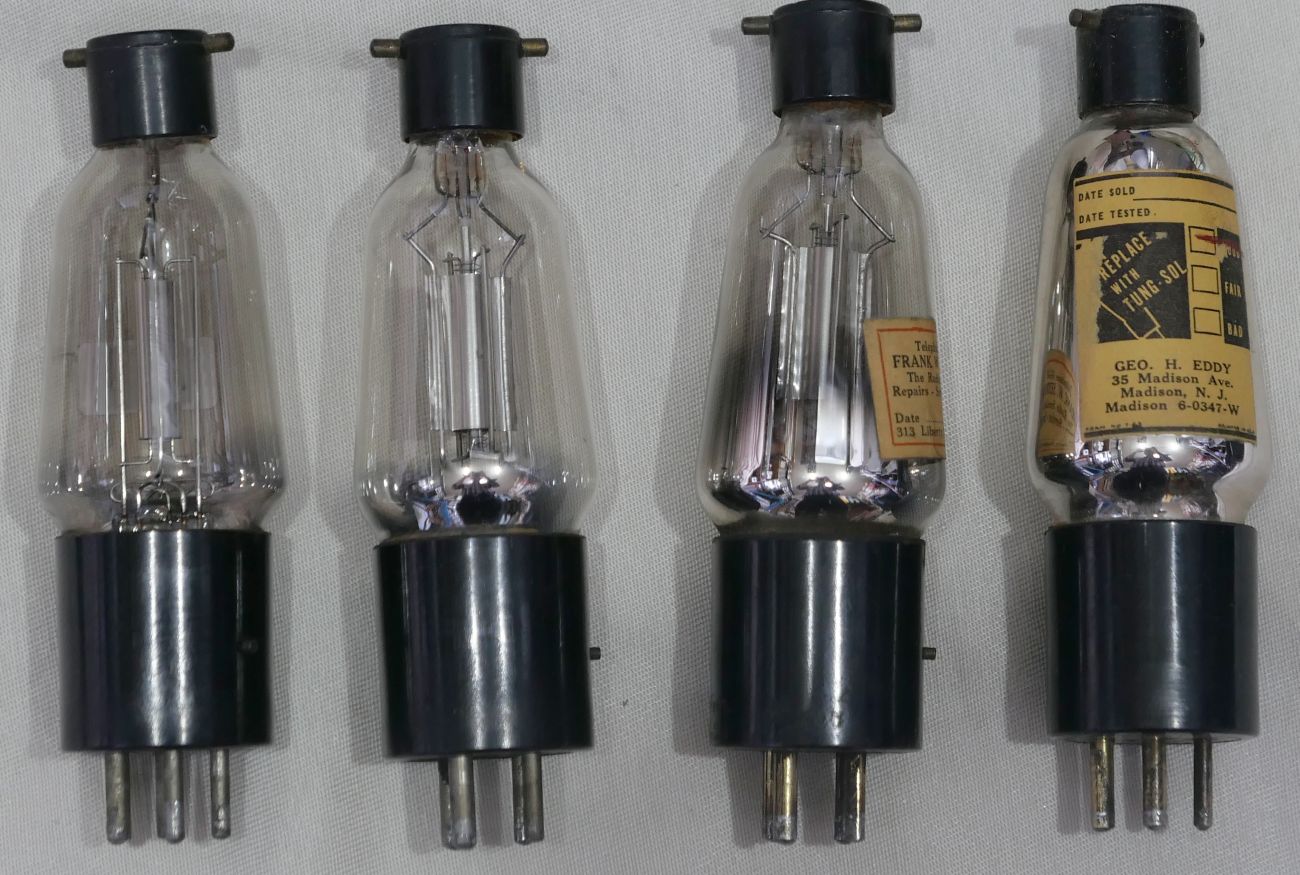

元箱は1つしかないです。（残りは白箱に入っています）
KELLOGGという私たちになじみの無いブランド名は、電話交換機や電話機のメーカーであるシカゴのKellogg Switchboard & Supply社のようです。
開発はWestinghouseに所属していた Frederick McCullough氏が開発したものだそう。
Lamps and Tubes や 傍熱型真空管物語 の情報が参考になります。

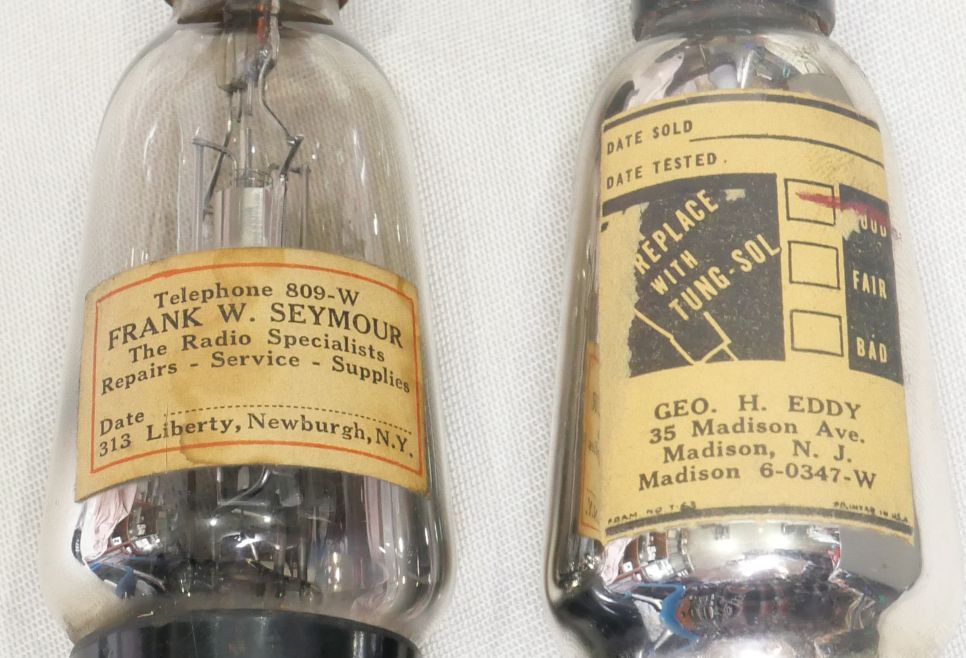

4本のうち2本は商社と思われるラベルが貼られていました。

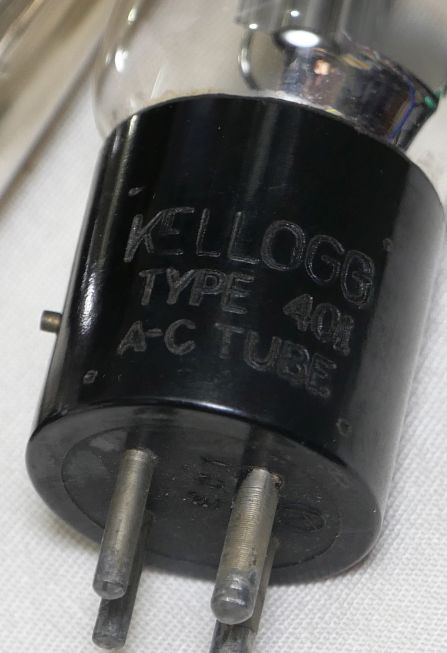

A-Cと書かれていますが、交流電源で動作する目的だったということでしょう。

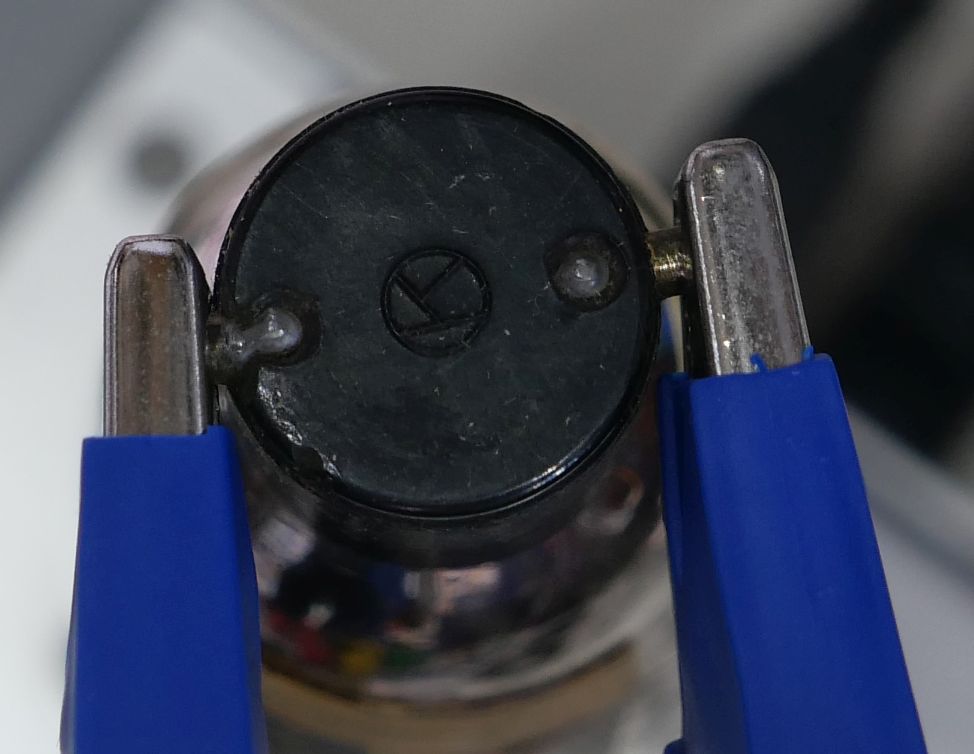

ピン配置は、1番ピンが無接続、2番ピンがプレート、3番ピンがグリッド、4番ピンがカソードで、上部にある2つの端子はヒーターです。
この時代はUY5ピンが無かったのかもしれませんね。

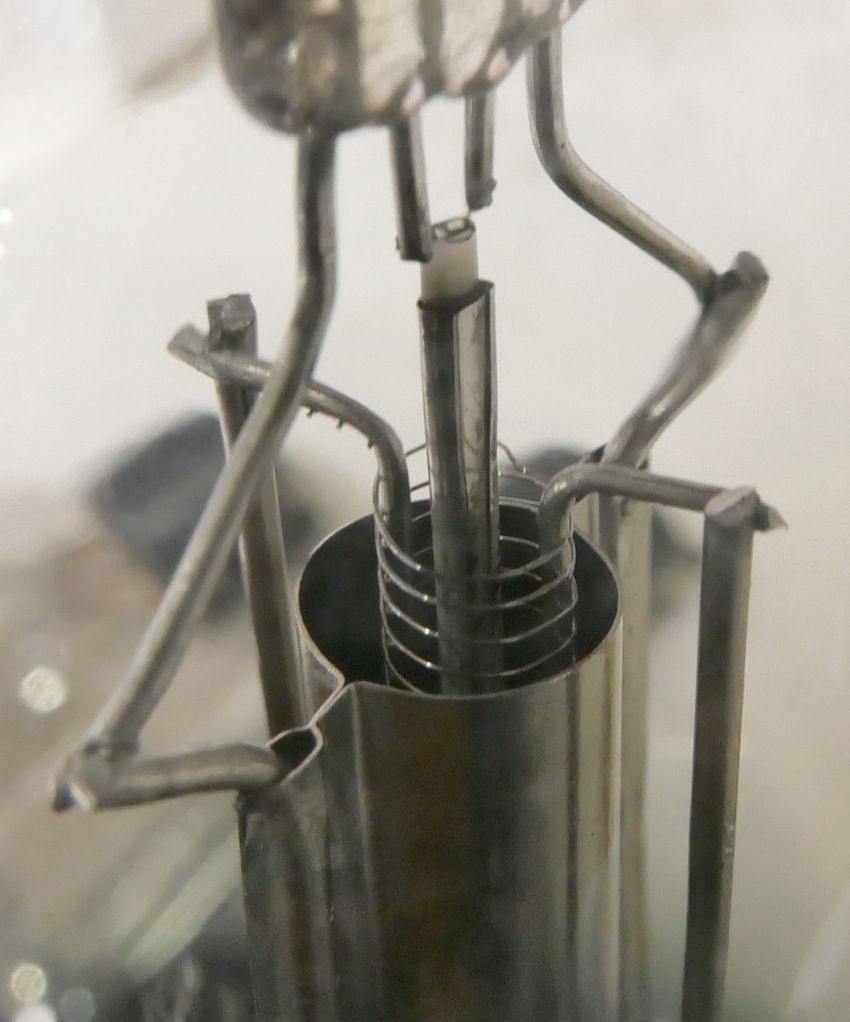

ヒーターが上から配線されているのがわかります。

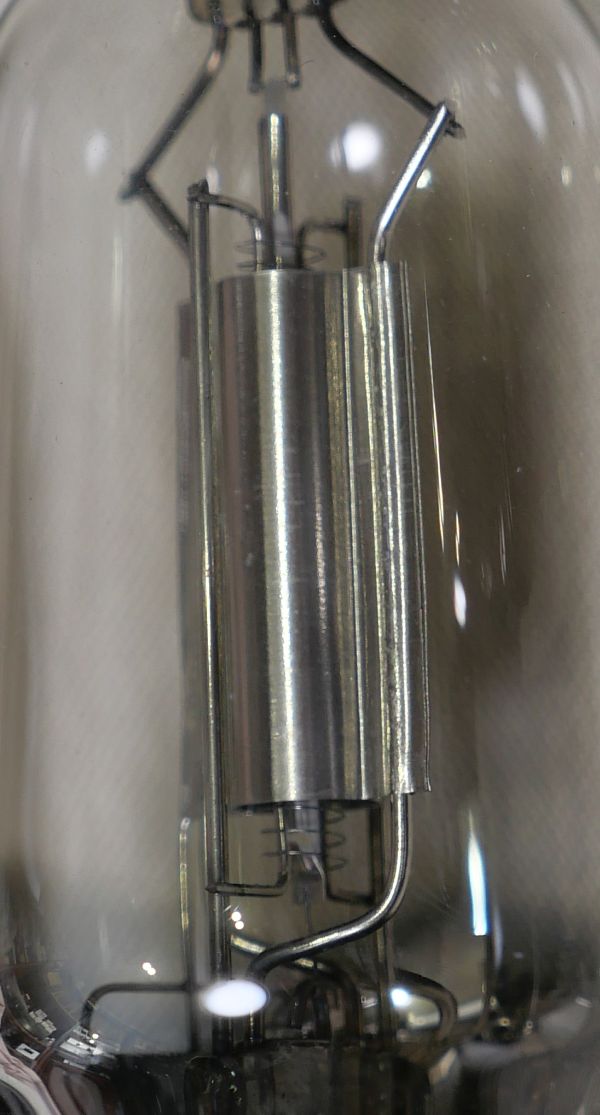

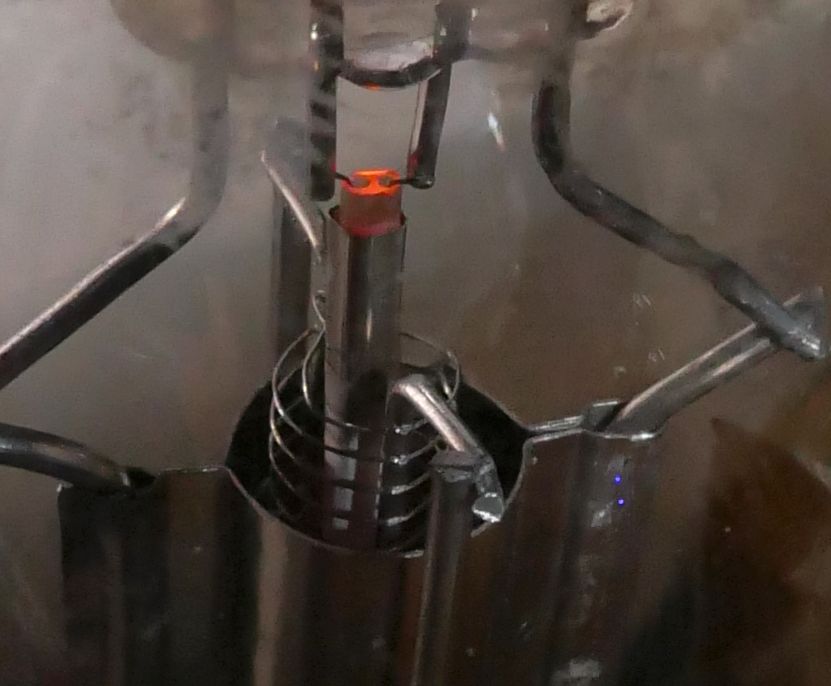

点灯するとこのような感じです。
規格は、下記の通り。
ヒーター電圧=3.0V
ヒーター電流=1A
最大プレート電圧=150V

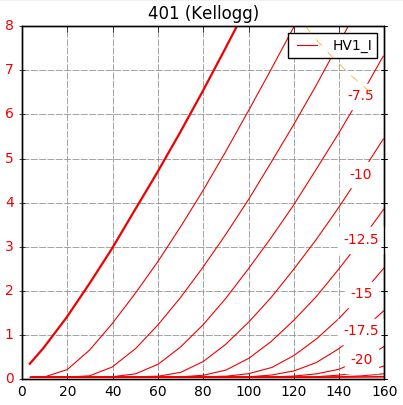

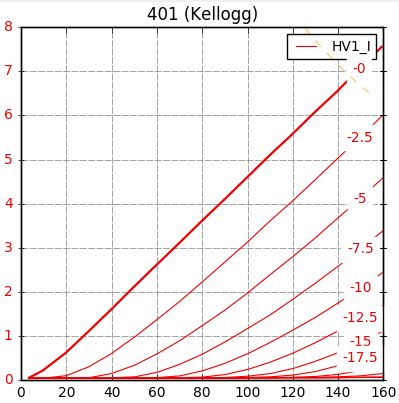

etracerで特性を測定しましょう。
低目の90V3.5mAの付近を見ます。
Ef=3.0V, If=1.06A
Ep=90V
Eg=-4.2V
Ip=3.50mA
rp=14158Ω
μ=9.4V/V

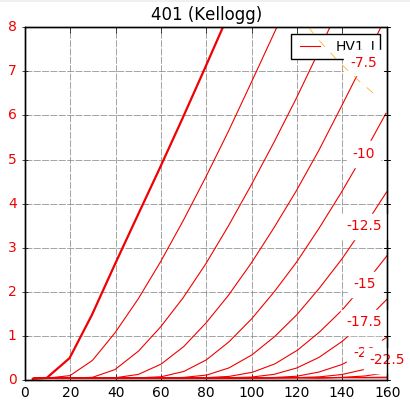

【2本目】FRANK.W.SEYMOURラベル
Ef=3.0V, If=1.02A
Ep=90V
Eg=-5.1V
Ip=3.57mA
rp=10913Ω
gm=758μS
μ=8.3V/V

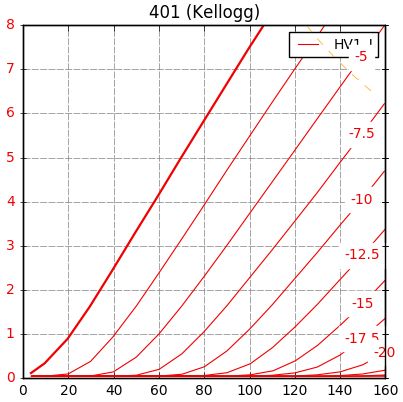

【3本目】
Ef=3.0V, If=0.96A
Ep=90V
Eg=-4.9V
Ip=3.51mA
rp=12470Ω
gm=710μS
μ=8.9V/V
【4本目】
Ef=3.0V, If=1.06A
エミッションがかなり低い状態でした。
1本目は少しくたびれていて、2本目と3本目は比較的良好、4本目はエミッションが低くNGでした。
401はebayなどで見かけますが、上記2本目や3本目の性能が出ているものはあまりないかもしれません。
ラジオから抜いた物も多いと思われます。
測定した印象としてはμ=10くらいでしょうから、27等と類似しているともいえます。
今日もケロッグで元気な朝を迎えましょう！！
