Aug 3, 2025
テーマ： オーディオ機器について(3922)
カテゴリ： 真空管
4022AR（AR.13）という真空管を紹介します。
とあるコレクターからヤフオクを通じて譲って頂きました。
箱の印刷から1963年8月にリパックしたもののようです。

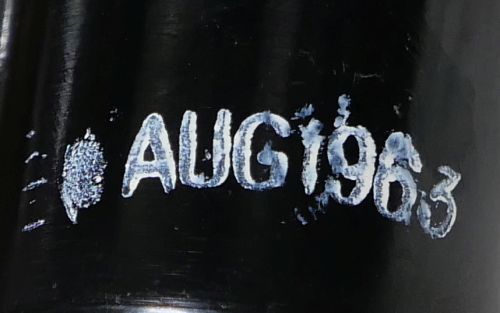

ベースにも1963の印字。
保守用でしょうか。

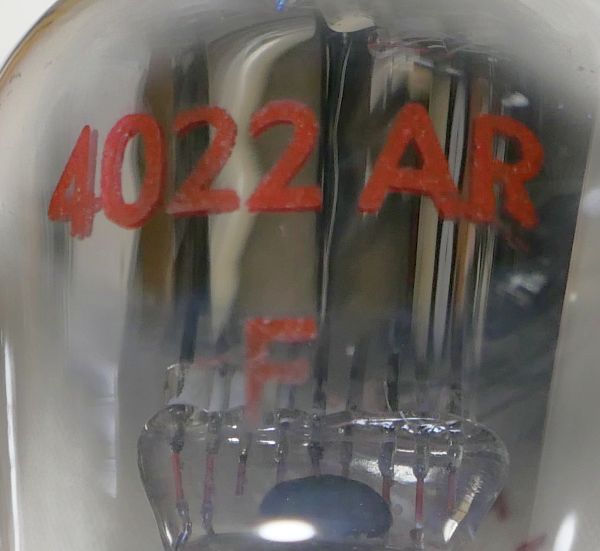

4022ARの印字。

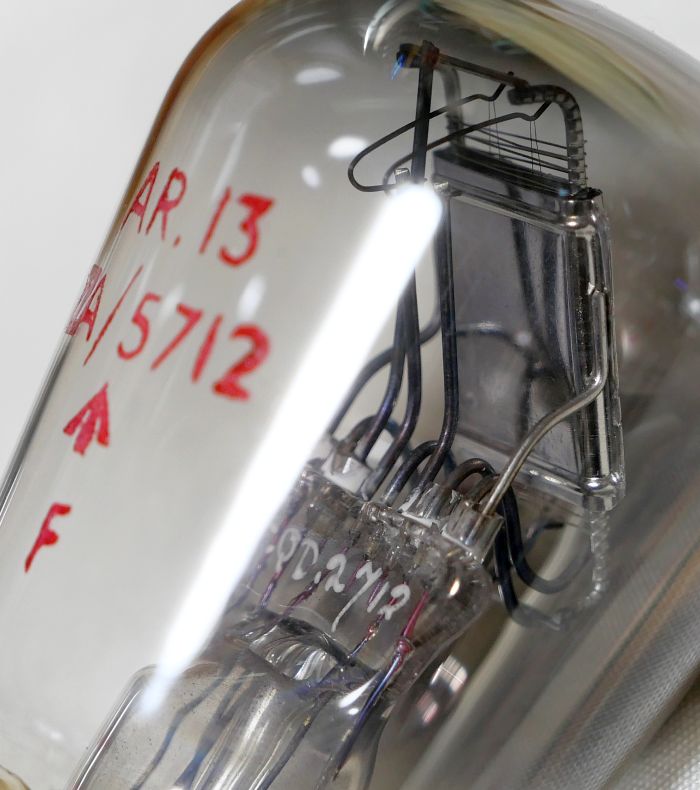

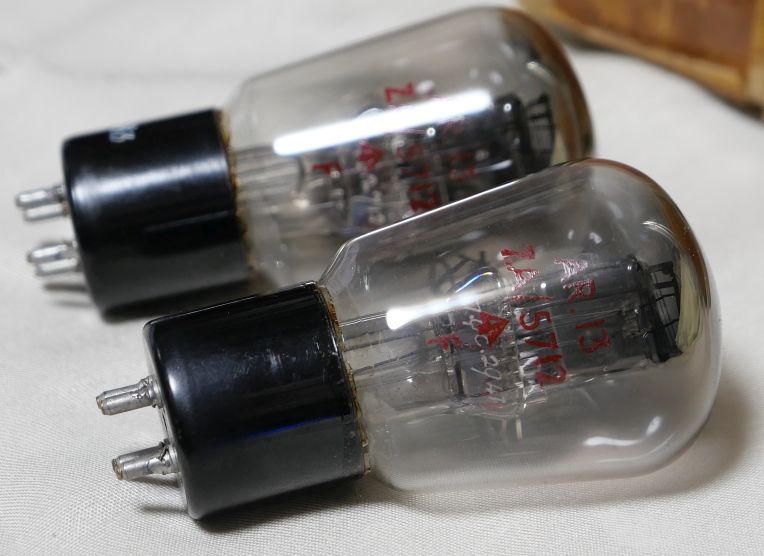

AR.13と印字されています。
規格表ではAR13という表記で、欧州球はよくわからないですね。

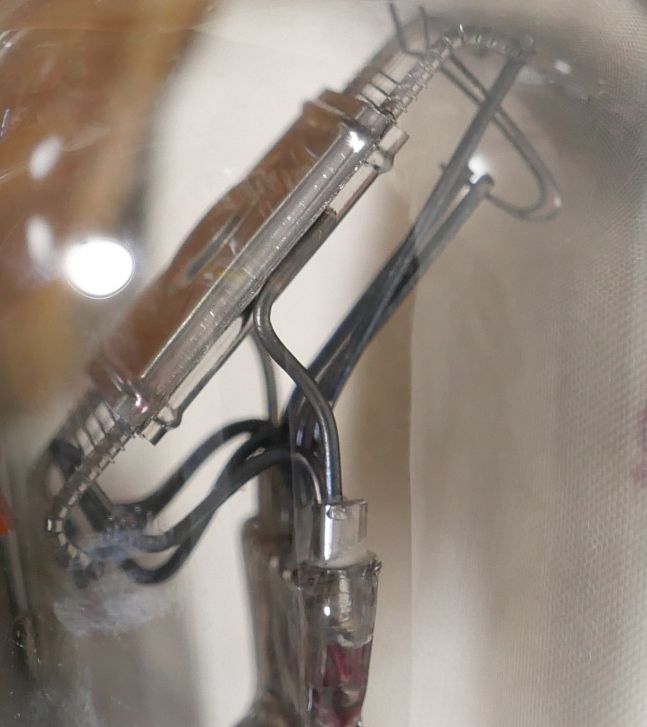

プレート電極は斜めです。
古い真空管は見ていてわくわくしますね。
ピンはバヨネット4ピンなので現在の環境ではちょっと不便。
ピン配置は突起を上にして左下から時計回りに．．．
1番：フィラメント
2番：プレート
ガイドピン
3番：グリッド
4番：フィラメント
です。UXと違ってピンの太さが全て同じなので気をつけたいです。

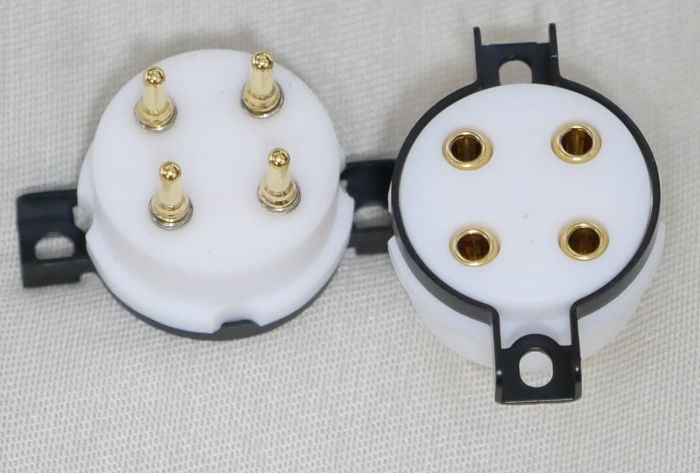

アリエクでソケット買いました。
欠点は向きを間違えるとフィラメントが切れることです。（恐ろしい．．．）
Frankさんの「4022規格表」 が参考になります。
3A/110A（CV1664）と類似らしいのですが、確かに Frankさんの「3A/110A規格表」 を見る限りはほぼ同じですね。
ヒーターは4V0.25Aですので、6.3V換算ですと0.16Aくらいですか。

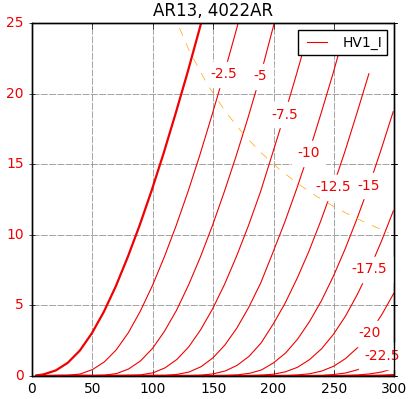

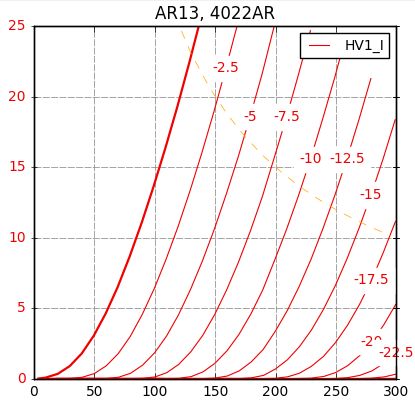

etracerで特性を測定しましょう。
【1本目】
Ef=4.0V, 0.25A
Ep=190V
Eg=-7.5V
Ip=13.11mA
rp=3770Ω
gm=3111μS
μ=11.7V/V
【2本目】
Ef=4.0V, 0.25A
Ep=190V
Eg=-7.5V
Ip=13.22mA
rp=3864Ω
gm=2966μS
μ=11.5V/V
200Vくらい掛けるともう少し出せます。このIp特性からしても200Vのほうがうまくいくように感じます。
どちらかといえば、プレート損失内でなんとか出来れば10V上がるくらいでは放電の心配は無いという認識です。
14kΩのトランスで200Vの12mAなら0.2W少々でしょうか．．．。
とにかく本当に小出力しか絞り出せません。
リュートの曲などを静かに鳴らすには良いかも．．．．。
とあるコレクターからヤフオクを通じて譲って頂きました。
箱の印刷から1963年8月にリパックしたもののようです。
ベースにも1963の印字。
保守用でしょうか。
4022ARの印字。
AR.13と印字されています。
規格表ではAR13という表記で、欧州球はよくわからないですね。
プレート電極は斜めです。
古い真空管は見ていてわくわくしますね。
ピンはバヨネット4ピンなので現在の環境ではちょっと不便。
ピン配置は突起を上にして左下から時計回りに．．．
1番：フィラメント
2番：プレート
ガイドピン
3番：グリッド
4番：フィラメント
です。UXと違ってピンの太さが全て同じなので気をつけたいです。
アリエクでソケット買いました。
欠点は向きを間違えるとフィラメントが切れることです。（恐ろしい．．．）
Frankさんの「4022規格表」 が参考になります。
3A/110A（CV1664）と類似らしいのですが、確かに Frankさんの「3A/110A規格表」 を見る限りはほぼ同じですね。
ヒーターは4V0.25Aですので、6.3V換算ですと0.16Aくらいですか。
etracerで特性を測定しましょう。
【1本目】
Ef=4.0V, 0.25A
Ep=190V
Eg=-7.5V
Ip=13.11mA
rp=3770Ω
gm=3111μS
μ=11.7V/V
【2本目】
Ef=4.0V, 0.25A
Ep=190V
Eg=-7.5V
Ip=13.22mA
rp=3864Ω
gm=2966μS
μ=11.5V/V
200Vくらい掛けるともう少し出せます。このIp特性からしても200Vのほうがうまくいくように感じます。
どちらかといえば、プレート損失内でなんとか出来れば10V上がるくらいでは放電の心配は無いという認識です。
14kΩのトランスで200Vの12mAなら0.2W少々でしょうか．．．。
とにかく本当に小出力しか絞り出せません。
リュートの曲などを静かに鳴らすには良いかも．．．．。
