Aug 10, 2025
テーマ： オーディオ機器について(3922)
カテゴリ： 真空管
41という真空管を紹介します。
6K6GTや6AR5の祖先と云われている真空管です。

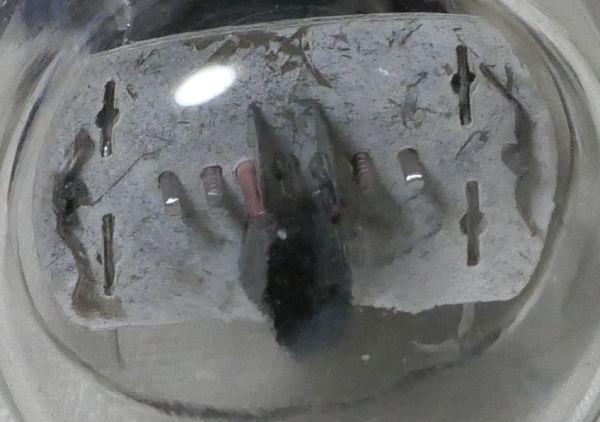

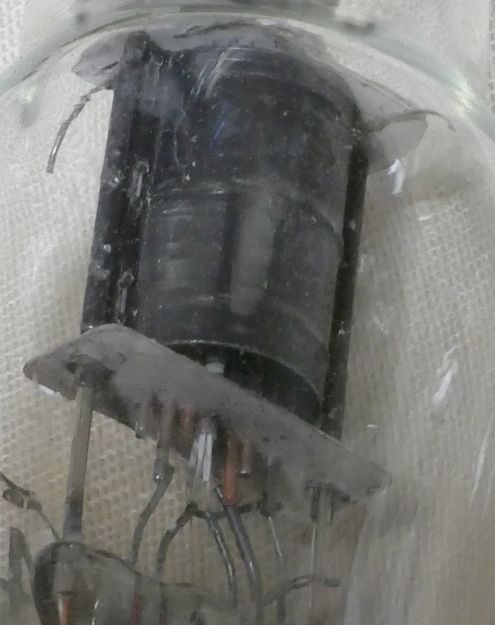

電極は小さいです。
6G6Gと42の中間くらいでしょうか。
悪く云えば、そっけない造りです。
規格は 真空管(Electron tube) 規格表データベース「TUNG-SOL 41」規格表 が参考になります。
規格表によるとグリッドをプラス領域まで使えるようですね。
6畳間の真空管アンプたち「6K6GT・6AR5の特性実測データ」 も参考になります。

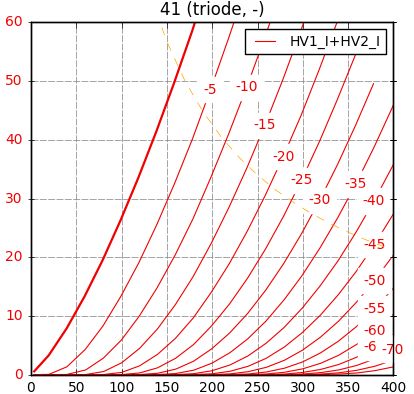

三極管接続
Ep=270V
Eg1=-23.0V
Ip+Ig2=27.88mA
Ig2=4.04mA
rp=3315Ω
gm=1873μS
μ=6.2V/V

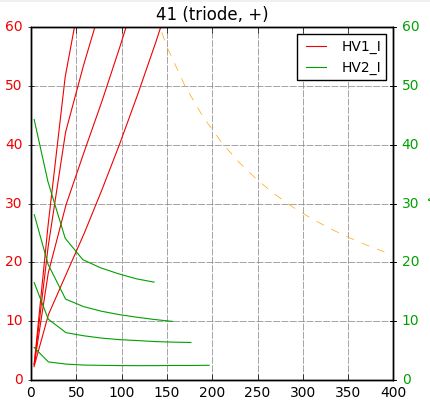

三極管接続のG1電圧プラス領域（+5V,+10V,+15V,+20V）のグラフも載せておきます。

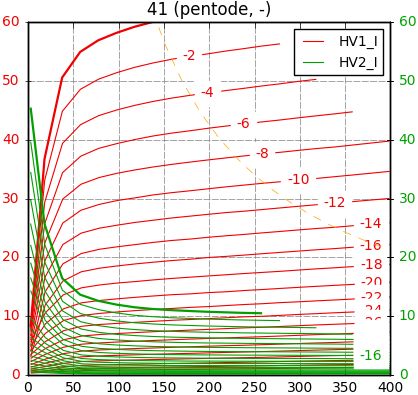

五極菅接続
Ep=270V
Ip=27.70mA
Ig2=4.52mA
rp=69568Ω
gm=2083μS
μ=144.9V/V
そもそも三極管接続でのrpも高いので、五極菅接続だけでなく三極管接続でもNFBが前提でしょう。
三結だと270Vの7～10kΩ負荷25mAで0.7W程度です。
三結でグリッドをプラス領域まで振るなら+10Vあたりまで振れそうです。Epでいうと60Vくらい（Ig1=8mAくらい）まで使える感じでしょうか．．．。
しかし、それならプッシュプルで出力を稼いだ方がよさそうです。
6K6GTや6AR5の祖先と云われている真空管です。
電極は小さいです。
6G6Gと42の中間くらいでしょうか。
悪く云えば、そっけない造りです。
規格は 真空管(Electron tube) 規格表データベース「TUNG-SOL 41」規格表 が参考になります。
規格表によるとグリッドをプラス領域まで使えるようですね。
6畳間の真空管アンプたち「6K6GT・6AR5の特性実測データ」 も参考になります。
三極管接続
Ep=270V
Eg1=-23.0V
Ip+Ig2=27.88mA
Ig2=4.04mA
rp=3315Ω
gm=1873μS
μ=6.2V/V
三極管接続のG1電圧プラス領域（+5V,+10V,+15V,+20V）のグラフも載せておきます。
五極菅接続
Ep=270V
Ip=27.70mA
Ig2=4.52mA
rp=69568Ω
gm=2083μS
μ=144.9V/V
そもそも三極管接続でのrpも高いので、五極菅接続だけでなく三極管接続でもNFBが前提でしょう。
三結だと270Vの7～10kΩ負荷25mAで0.7W程度です。
三結でグリッドをプラス領域まで振るなら+10Vあたりまで振れそうです。Epでいうと60Vくらい（Ig1=8mAくらい）まで使える感じでしょうか．．．。
しかし、それならプッシュプルで出力を稼いだ方がよさそうです。
