Sep 15, 2025

SIEMENSのE2cという真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

SIEMENSのE2cという真空管を紹介します。

手持ちはロットが異なっていてプリントも微妙に違います。

E2cの規格は、 Frankさんの「RFT E2c」規格表 が参考になります。

測定結果からビーム四極管だと思われますが、とりあえず本記事では五極菅として扱います。あしからず。

真空管を下から見てベースの出っ張りから右回りに
1番：プレート
2番：ヒーター
3番：スクリーングリッド

5番：カソード
6番：ヒーター
7番：シールド（センターピン）
です。

ピン配置以外は E2b と同じです。

etracerで特性を測定しましょう。

【1本目】Eh=18.0V, Ih=0.35A

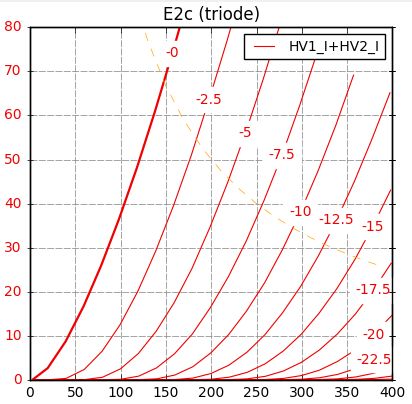

三極管接続

Ep=220V
Eg1=6.2V

Ig2=3.75mA
rp=2162Ω
gm=8693μS
μ=18.8V/V

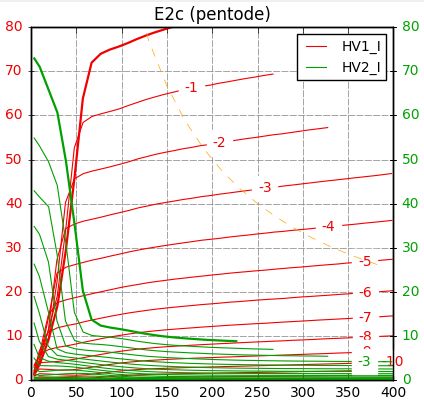

五極菅接続

Eg2=180V
Eg1=3.8V
Ip=34.36mA
Ig2=3.70mA
rp=41797Ω
gm=9344μS
μ=390.6V/V

【2本目】Eh=18.0V, Ih=0.33A

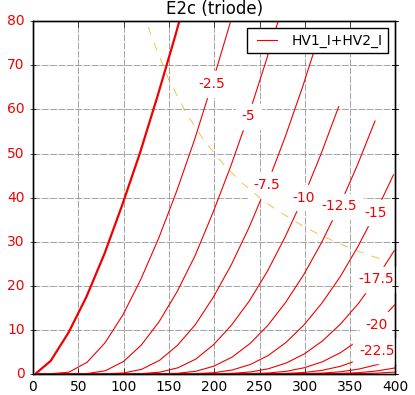

三極管接続

Ep=220V
Eg1=6.4V
Ip+Ig2=33.71mA
Ig2=2.97mA
rp=2138Ω
gm=8651μS
μ=18.5V/V

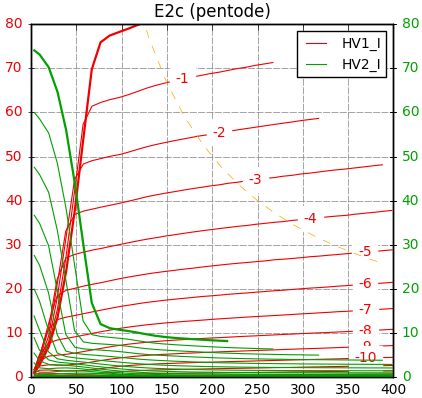

五極菅接続

Ep=220V
Eg2=180V
Eg1=4.0V
Ip=33.92mA
Ig2=3.18mA
rp=42851Ω
gm=9037μS
μ=387.2V/V

測定結果から、ほぼ E2b と同じことがわかりました。
多少異なる箇所はありますが、製造のバラツキ或いは測定誤差といえるでしょう。
ロットによる違いらしきものは、その程度でしょう。良く出来ている球だと思います。

E2b、E2c、E2d、E2eは規格表や紹介サイトによってTETRODE（四極管）とPENTODE（五極菅）の表記があるようですが、測定する限りでは純粋な四極管ではないと思います。
純粋な四極管であればIpカーブが汚い（汚いは語弊がありますね）ダイナトロン特性になっているはずです。
角の立ったな肩特性からしてビーム四極管管であると思われます。（真空管を割ってみればわかりますけど、私は怖くて出来ません）

やや乱暴な発言になってしまいますが、ただ漠然とアンプを組んだり漠然と真空管を集めている私たち素人にとっては五極菅でもビーム四極管でも肩から下は絶対使わないので「割とどうでもよいこと」だと私個人は思っています。
そもそも、規格表でさえ正確でないこともあるわけで．．。（たまに規格表の数値そのものが間違っていることもありますし）
