12A6という真空管

(2)
テーマ： オーディオ機器について(3911)
カテゴリ： 真空管
12A6という真空管を紹介します。



規格は Frankさんの資料室の「12A6」規格表 が参考になります。



etracerで特性を測定しましょう。

【1本目】Eh=12.6V, Ih=0.15A

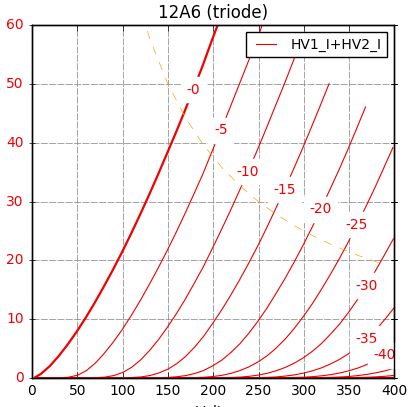

三極管接続

Ep=230V
Eg1=12.3V
Ip+Ig2=25.15mA

rp=3125Ω
gm=3140μS
μ=9.8V/V

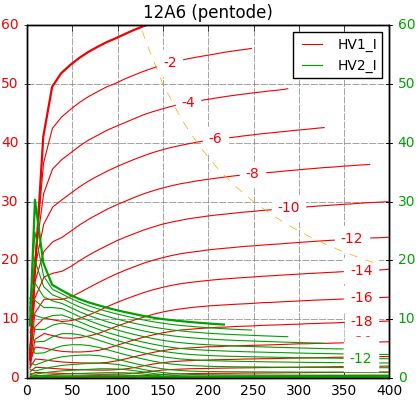

五極菅接続

Ep=230V
Eg2=230V
Eg1=11.2V
Ip=25.11mA
Ig2=3.97mA
rp=82622Ω
gm=2941μS


【2本目】Eh=12.6V, Ih=0.15A

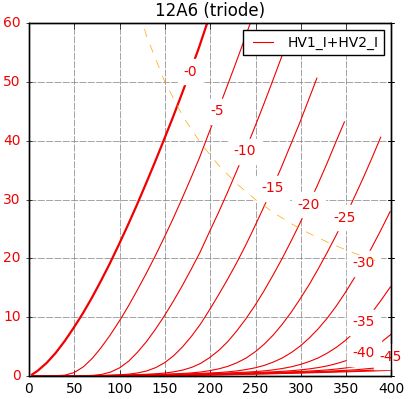

三極管接続

Ep=230V
Eg1=13.0V
Ip+Ig2=25.16mA

rp=3161Ω
gm=3025μS
μ=9.6V/V

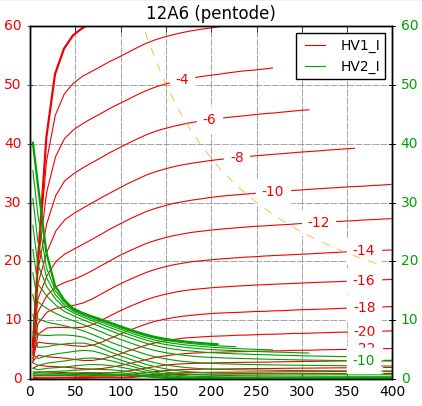

五極菅接続

Ep=230V
Eg2=230V
Eg1=12.2V
Ip=25.29mA
Ig2=2.41mA
rp=104746Ω
gm=2621μS
μ=274.6V/V

三極管接続の直線性は大変良好です。
五極菅接続は十分に電流を流す領域ではとても綺麗な特性だと思います。
230V程度に7kΩの負荷で三極管接続0.6W、五極菅接続1.3Wが出せます。十分ですね。
地味な真空管ですが、割と実力派だと思います。





お気に入りの記事を「いいね！」で応援しよう

Last updated  Nov 15, 2025 08:03:34 PM
コメント(2) | コメントを書く
[真空管] カテゴリの最新記事

もっと見る



■コメント

お名前
タイトル
メッセージ
画像認証
別の画像を表示
上の画像で表示されている数字を入力して下さい。


利用規約 に同意してコメントを
※コメントに関するよくある質問は、 こちら をご確認ください。


Re:12A6という真空管(11/15)
D404F203 さん
お久しぶりです。
１２Ａ６はＷＥが製造していた軍用無線機の出力管に使用されていました。
三極管接続時の特性は魅力的ですね。 (Nov 16, 2025 11:56:47 AM)

Re[1]:12A6という真空管(11/15)
イィヴィ平野
D404F203さん、ご無沙汰しております。

実は買ったときは「どうせ上が扇状に開いて寝ているIp見せられてがっかりするだとう」と思っていました。
この球を誰が設計したのかわかりませんが、数十年を経てこの人を高評価したいです。よくぞこのカーブを出してくれたと。

The Valve Museumの記事ですと、シングルエンドのオーディオ用と書かれています。どの文献を参考にしたかはわかりませんが．．．。
https://www.r-type.org/exhib/aaa1347.htm (Nov 16, 2025 07:06:56 PM)
