おばけシューターについて

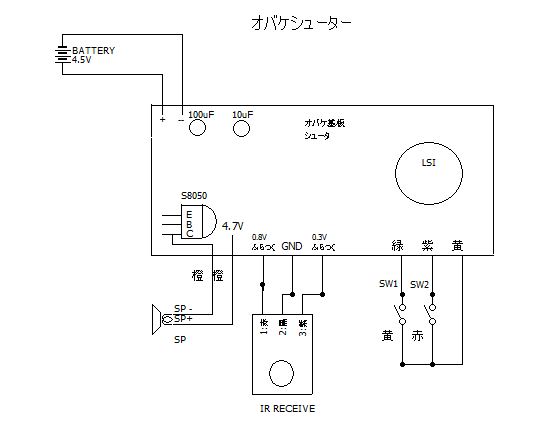

おばけシューターの修理機会があったので分解・電圧チェック・取説の調査内容を報告します。基本 投影するおばけ本体とシューター（ピストル）の二つで構成される。 それぞれ別々に単体動作確認が可能。 おばけ本体：電源ON→足元のレベルSW1 2 3のいずれかを押すと （1 ：かんたん 2 ：ふつう 3 : むずかしい） 首が左右・上下にランダム動作し、おばけが投影される。 通常これをシューターで打つとシュータ-側のカウントがUPする。 シューター：引き金（トリガ）を引くと電源が入り88表示の後00表示となる。 シュータ側から赤外線でも出るのかと思いきや, 受信のみしているので注意 赤外線は おばけ側の左目から出ています。 音声はすべてこちらから出る様になっている。 上部にあるリロードSWは6発打った後、撃てなくなるのでこれを押す 事により再度6発撃てる様になる。（途中で押してもOK） 80秒で1ゲーム終了となる。 倒したおばけの数を表示・数により下記音声を発する。 0～9匹---まだまだだなぁ！ 10～15匹---なかなかやるなぁ！ 16～24匹---くそぉ-やられたぁ！ 24匹以上---まいりましたぁ！ ごめんなさぁ-い！！ 遊び方 １：おばけ本体のSWを押す。 ２：シューターのトリガーボタンとリーロードボタンを同時に押す。 ３：おばけのレベルボタン（1～3）のいずれかを押す。 ４：おばけ右目が5回点滅している間にシューターのトリガーとリロードボタン を同時に目の方向に向けて押しピピッ！と3回鳴るまで押し続ける。 ５：シューターからのよーいスタートの掛け声でゲームスタート ６：壁に映ったおばけをシューター トリガーを引いて退治する。 ７：おばけに命中するとヒットカウンターの数字が増えていく。 ７発目はリーロードボタンを押さないと打てない。 ８：80秒後に しゅーりょーの掛け声とともにゲーム終了する。 ９：ヒットカウンターに退治数を表示・結果も音声で知らせる。（上記） １０：引き続き遊ぶ場合は３～９を繰り返す。 １１：１分放置でシューターOFFとなる。 １２：カウンターの０表示はトリガーとリロードボタンを３秒押し続ける。 １３：途中で止め,おばけが正面を向いていない時は手で頭を正面に向ける。その他：シューターが良く壊れるので これのみ販売している。 旧シュータも現在のシューターで動くとの事であるが購入して試した方はご一報を・・・。 製作元：株式会社メガハウス http://www.megahouse.co.jp/ メガハウス相談センター：04-7146-0651 平日 10時～17時受付注意： 88表示のまま変化ない場合はシューターの故障 シューターのみ、別売でおばけシューターの名前で販売されている。（￥1,100-円前後） 写真最下段 今回修理のおばけシューター ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年11月30日
コメント(0)
-
剥がし・洗浄・接着について
テープ類を剥がした後の糊跡をとる方法 対象物に 事前に機械油を塗って置く（時間をおけば置くほど良し） １．機械的剥離-タケベラで物理的に剥がす-傷はあまりつかない カッタ-の背中・マイナスドライバ-で剥がす---傷がつくので注意 ２．化学的に--アルコール・脱脂スプレイ・市販のは剥がし剤等で無力化+１項との併用 油脂をとる方法 １．油は油でふき取る。 ２．アルコール・アセトン・脱脂スプレイで取る。 脱脂スプレイ+歯ブラシで手の届かない所を洗浄・清掃するのに最高接着剤で物を接着する際の手順 基本 対象物の清掃・油脂の除去（アルコール・アセトン）・乾燥 表面をサンドペーパーで粗す（表面積を多くする）・上記要領で清掃 瞬間接着剤の場合（市販のものは大体シアノアクリルレート99.9％が成分で 保冷保存する・性能が低下するので少量タイプの購入をおすすめ。 水分で接着する性質がある。 湿度のある5月が一番良い 冬は乾燥のため要注意 対象物に水分（湿気）を加える（加湿・吐息） 十円玉大の大きさで一滴程度を目安に中央に付ける。 接着面をすかさず押さえる。 塗りすぎたり・加湿（吐息程度）が足らないと逆にくっつかないので注意。 2液混合型（エポキシ系）おもちゃ修理の場合、5分硬化型が個人的に好きである。 粗い面は１分以内に両方均一に塗る。 通常は片面を均一に塗る。 何れも動かない様固定（テープ類） ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年11月30日
コメント(0)
-
今が盛りの京都 嵯峨・嵐山の紅葉
2泊3日の日程で嵐山近辺の寺院・紅葉を見物してきた。マイカーで片道7時間・650kmの行程である。朝6:30に出発 途中食事をとりホテル13:30着。チェックは15:00からのため 車を駐車させていただき徒歩で・・・。一日目：早速、竹林を通り常寂光寺→戻って嵯峨天龍寺・宝巌院→渡月橋→嵐山→ 嵐電嵐山本線終点の嵐山駅観光実施 一番良い時に来て満足 見頃は今週一杯との事・ライトアップの観賞券は,上記嵐山駅 インフォメーションセンターで買えば非常にお得。 夕方宝巌院前で入場券を買うと長蛇の列に並ぶ羽目になります。 おそるべし 相棒の情報収集能力二日目：徒歩で渡月橋を渡り松尾大社→苔寺→鈴虫寺→花鳥館のマイセン→柚子茶屋にて 名物とろろそば苔の月・くずきり・わらびもちを食す→バスで太秦・広隆寺へ 苔寺では般若心経３回・座禅和讃１回・写経を行う。（事前申込要）三日目：金沢へ移動 お寺巡り→新潟の紅葉とは彩の違うものを見てきた満足感で帰路へ 春の桜見物に始まり秋の紅葉で今年の観光はおしまいか・・・・・今年も残るところあと一月、健康・安全で過ごしたいものである。源氏物語や枕草子の世界に浸れる竹林の小道渡月橋よりみた嵐山嵐電嵐山本線終点の嵐山駅構内の はんなり・ほっこり600本の京友禅のポール昼の嵯峨天龍寺の紅葉宝巌院の紅葉 ライトアップが素晴らしかった！！事前に手続きしておいた苔寺 （ここで写経を行ってきた） 手入れの行き届いたお庭でした何ときれいな景色かな・・・広隆寺の紅葉
2013年11月28日
コメント(0)
-
おもちゃ病院 クボタトラクタ修理
カルテNo.1016 クボタトラクタ修理 現象：右側のクローラ部破損しキャタピラがつかない。 原因：三本の細い支えのプラスチック部が破損。 処置：溶着・接着では難しくアルミで加工するもうまく行かず入院となる。 １０分位で治るとも思ったのがあまかった。 アルミのベース・ネジ等で土台から作り直して完成。 ここで失敗談 2点 1点目：摩擦の無い床で動作試験を行ったためプラスチック製のキャタピラーが スリップし思考錯誤の4日間費やす。 絨毯でやったら何と簡単に回るではないか・・・・。 摩擦力が全く念頭になく良い勉強になった。 ２点目：キャタピラーが手油で摩擦がない状態であったのでアルコール清掃。 更に駆動部へ樹脂グリース塗布。 機械油では、樹脂類が劣化するので注意する必要がある。 後記：摩擦・トルクを測定するツールで数値化の必要があり後日の課題とする。 修理完成 左右のキャタピラが同じ様に動く様に・可動範囲を決めるストッパーが摩耗していたので アルミ＆ネジシャフトで同時に動く様改造。 ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年11月22日
コメント(0)
-
携帯ラジオ修理
女房殿が愛用のHITACHI KH-80D TV/FM/ＡＭポケットラジオが動作しなくなり修理を試みた。元々小生が健保組合から30年間健康保険を使用しなかった為頂戴したものである。現象：電池は新品なるも液晶が8888表示のまま、キー入力も受け付けない。原因：メモリー電池 NEC 3.5V（FSM 043Fと銘記）の電圧が2Vと劣化。処置：メモリー機能は使用しないので電池を取り外したまま使用する事とした。 ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年11月22日
コメント(0)
-
ピニオンギアプーラ＆圧入 ツール製作---その３
ラチエットバークランプを用いたピニオンギアプーラ＆圧入ツールを製作してみた。レバー可動側の中央にボール盤を使用して2.5φのキリ穴を開け3φのタップでネジ切り実施ネジ3φ-50mmの先端8mm程を旋盤で1.9mm径に削る。レバー固定側は取り外し真鍮金具をフライス盤加工＋U溝に開けたSUS金具を取り付ける。 モータからギア抜きしている所 ギアをネジに取り付け モータにギアを圧入しようとしている所 ギアをスペーサで モータにギアを圧入セットしている所 （深い車輪へギアをセットする場合） ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年11月22日
コメント(0)
-
急がばまわれ
人間は近道の動物であり、そこに危険が潜んでいるもの。近道をする事により、見落としがちなものも多くある。 道でいえば、車で行くところを徒歩・自転車で行けば色んな発見が有るものである。 技術の世界で云えば、正常な動作の時に正常な個所のチェック・動作を確認・メモし、 次回の修理が早く・円滑にできるというものである。 人生で云えば、遠回りした事により人間が大きくなる。 優しくなったり・人の気持ちがわかったり・一目みれば人物が分かったり？・・・ 時間に余裕がある場合は、寄り道をし情報の収集に努め、来たるべき災難・トラブルに対応しよう。ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 製作
2013年11月22日
コメント(0)
-
ピニオンギヤー抜き 照会
おもちゃ病院にがた 会員 O氏のツール照会です。こういうツールもあるんですね。左ねじは ピニオン挿入用 下ネジは ピニオン抜き用 アイデアは色々出てくるもの、道（答え）は一つではないと云う事です。
2013年11月21日
コメント(0)
-
赤外線式 リモコンチェッカーの製作 2種類
おもちゃ病院に持ち込まれる赤外線リモコン（TV・車 等々にも使用可能）のチェッカーを製作した。部品点数が少ないので5分もあれば製作できます。部品の入手は左のリンク先で購入可能です。PCP 浜松製の代替えとして適当な位置決めセンサーのセンサー部を取り出し応用可能回路図 DAISO マジックライトペン（ボールペン売り場）D-37 No.299を購入し、駆動回路例（１）を組み込む 分解しLEDを交換 センサーに赤外線が入る様に横穴を開けた リン青銅板が半田付けされている側の基板を彫刻刀で三分割 しセンサーを取り付ける ﾙｰﾄ：板バネ→ｾﾝｻ(SW 等価)→基板のSW→反対のSW側(SW ONでﾊﾞﾈ＝電池ﾏｲﾅｽへ) リモコンを操作し LEDの点灯を確認している所 駆動回路例（２を）スピーカーチェッカーに組みみ動作確認している所
2013年11月21日
コメント(0)
-
FC2ブログ PING RSSとは何か
PINGを登録する方法がわからず調査した結果 以下FC2自分の場合 ブログはhttp://sejii.blog.fc2.comなので、この後ろに /?xml を付加すれば良い。下記ヤフ-にPINGを登録するにはhttp://api.my.yahoo.co.jp/rss/ping?u=の後にhttp://sejii.blog.fc2.com/?xml 従って http://api.my.yahoo.co.jp/rss/ping?u=http://sejii.blog.fc2.com/?xml を登録すれば良いらしい。 ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 製作
2013年11月20日
コメント(0)
-
神楽・天狗舞・山谷保存会 総会
2013-11-16 山谷公会堂で19:00から年間行事反省と2014年度の行事予定（案）についての総会があり出席した。小生は新人会員のため挨拶を行った。 会員さんは多種の職業の人の集まりで、共通事項は祭りが好き・地域に接したい人の集まりであると感じた。 ビデオで踊りの手解きを受ける方・教える方、趣味の釣り談義に盛り上がる方等々・・・・ 非常に楽しい物である。 集会に集まっていると、別の会（わんぱく会）からの誘いもある。12/14に、この集会所清掃・そば打ちがあるとの事で、予定もないので参加予定だ・・・・。 更に、帰り際にT氏のお宅で飲まないかとの誘いがあり、SA氏・S氏の4人で寒梅（吟醸酒）で24:00頃まで世間話で話がはずんだ。おばあちゃん・奥様・ワンちゃんも加わり非常に楽しく過ごさせていただいた。大変お邪魔いたしました。 T氏の畑を借りて野菜を作っている仲間でもあるとの事で、小生にもどう？・・・との誘いあり。猫の額程の庭で野菜を作っていたので是非とお願いを・・・・。人の輪が広がっていくものだなぁと感じた。ますます忙しくなるねぇ・・・・。
2013年11月19日
コメント(0)
-
東芝 Dynabook EX/522CDE3 修理
おもちゃ病院にいがたの会員さん Dr.O氏のPCを修理する事となった。PC：東芝 Dynabook EX/CDE3 ノートPC 型番：PAEX522CDE3 Model：PSJ01N-0073T 15V-5A OS：XP Home Edtion SP1 メモリ：256×1MB 512×1MB HDD：80GB IDE 40GB IDE 予備（旧使用品） 現象： BIOSは表示するがOSが 起動を繰り返す。 電源が切れたり入ったりするような現象である。 経過：O氏側でHDD 2台所有し、何れもリカバリーは正常終了するが 立ち上げると上記不具合となるとの事である。 メモリはBIOSで756MB 表示 入院でのチェック： 当方所有HDDでリカバリ-実施--結果 変わらず。 WIN98をインストールすると 正常動作で立ち上がった。 XP-PROのCDをインストールすると途中でFILEが見つからないとメーッセージ 基準電源 5V 12V等は正常 バッテリー外して起動するも変わらず。 所感：通常この手の不具合はHDD不良であるがどうも違うらしい。原因・処置： 万策尽きたが、最後にメモリーの抜き差し実施で良好となる。おやおや・・・・ 1日通電・エージングしていたが、朝方ブルースクリーン発生・HDD不良とメッセージ。 HDD交換するも同じ現象。 あれれ・・・・ メモリーの抜き差しでは変わらず・・・・。 「メモリー代品512MBをセットし完全復帰」後処置： さわやかインストール（リカバリー）実施 エージング4日の後 サービスパックをSP1→SP3にアップグレード（XP-PROとEditionは同一SP） インーターネットエクスプローラのVerup 6.0→8.0へ アップｸﾞﾚｰﾄﾞ Adobe 6.0→10.0へアップグレード Logitecの無線LAN アダプターをネットで入手インスートル 無線通信動作設定・動作確認 OFFICE2003 装置版 インストール・同認証手続き やれやれ これで終わりか？ 残念：CPUの使用率が100％ 原因はインーターネットエクスプローラのVerup 8.0の所為。 削除後 Ver.7.0に変更 OKとなる。 クリーンDISK・最適化して終了 ホッ PC 表側 HDD 細部 左：HDD スロット 右：HDD 80GB メモリ ハウス DN333が現在入っている。（元々のメモリはまちまちの仕様であった。）
2013年11月18日
コメント(0)
-
紅葉真っ盛り・石油王の館・中野邸＆もみじ園へ
運動がてら自転車で、自宅から30分程の中野邸へ行って来た。モミジの紅葉が真っ盛りで見応え十分であった。今週一杯で見納めか・・・・・。入口は、もみじ園 と 中野邸があるので注意が必要（￥700円で両方見れます。）画像をダブルクリックすると拡大して見れます。 （更に左クリックでMAXとなる 最上段の閉じるボタン×で元に戻る） もみじ園 見晴台からみた風景 もみじの絨毯 中野邸のもみじ
2013年11月14日
コメント(0)
-
ラジコンチェッカー製作（無線：RF検波器）
おもちゃ病院で使用するラジコンチェッカーを製作してみた。 チェック前の状態 アンテナに接触させ チェック中の状態 （ペンの頭のLED未点灯） （ペンの頭のLED点灯） 送信機側から信号が出力されているかイヤホンまたはLEDで確認できる 優れものです。 日本おもちゃ病院で講習を受けた際、製作したものであるが SPD・発光ダイオード・組み込むためのボールペン等詳細が分からず 色々検討してみた結果を掲載いたします。 簡単ですので、興味のある諸兄は参考に製作してみて下さい。 部品は多少ありますので新潟の会員さんは申し出下さい。 参考： 1:おもちゃ病院ゼンマイ さん （http://homepage2.nifty.com/ken-ssc/zenmai/siryou.html#kisokouza） 2:日本おもちゃ病院 講習会資料注意点： 1:準備部品 準備部品 回路図 実体図 （ダブルクリックで拡大可能） 2:タップは8φ-1mmピッチです. （通常の市販品は1.25mmピッチであるがこれでも何とか入るが・・・） ボ-ルペンはDAISOに販売されているが、取り扱っていない店があり 周辺のDAISOを数店探して見よう・・・・。 DAISO 白根・河渡・新津にはありました。 DAISOの推奨ボールペン 8φ-1mmピッチのタップでそのまま切れる 3:発光LEDは 超高輝度1.8V-2.2Vタイプのものが良い。 その他は、光らないか周波数により、暗く点灯 4:LEDの代わりに クリスタルイヤホンで音が聞けます。（通常の物でも聞けたが・・・） 通常の発光状態でLEDには電流は0.35mA前後流れ、電圧は0.4V～1.8V位観察される。 ただし リモコンのパワーによる。 5:検波のショットキーバリアダイオード（SPD）は1K60が良い・尚1K90・1SS106も同等 1S1588スイチング用はSPDではないが使用できた。 1SS108はなぜかNGであった。（購入品の間違いか・・・） SPDの選定基準は 順方向電流1mAー電圧200mV位のものが推奨らしい。 ちょっと試したい方は 適当なダイオード（ガラスタイプ）と小型LEDでチェック可能かも コンデンサは適当品でもOKです。（推奨はしませんが・・・） ショットキーバリアダイオードの特性測定結果 ◎が動作OK 品（ダブルクリックで拡大可能） 6:発光感度を上げるのに SPDを並列に2ケずつ・直列に2ケずつ・3倍圧・4倍圧に検討 等してみたが本回路の倍電圧が一番良かった。 先に製作した設計者に脱帽！である。 7:動作確認 27・35・40・315MHz で確認済み。 常時信号を出しているリモコンが有るので注意下さい。 手持ちのリモコン総動員でチェックし動作確認--中古のﾘﾓｺﾝ結構増えたねぇ・・・
2013年11月13日
コメント(0)
-
新潟市 秋葉区文化会館での神楽・天狗舞
あいにくの雨模様でるが今日は、『吉定会おさらい会』の依頼で9/25 オープンした新潟市秋葉区文化会館で神楽・天狗舞い へ神社9:00全員集合。小生は、法被・帯・浴衣生地をいただいた。生地は無料でいただき、後日近くの呉服店で浴衣にする予定。神楽・天狗舞練習の後、新津文化会館へ地道な練習が保存活動となる・・・・・小生は法被に着替え舞台へ11:00 開演挨拶の跡 15分程本番の舞い。小生は提灯持ちで15分、不動の形、結構疲れるものだ。今月は、退職した会社の集まりで、新人の挨拶で雛壇に上がったが、こういう場所に上がるのは今月2度目だ・・・。12:00に戻り 反省会実施・色んな情報を入手できるのもこういう席である。
2013年11月11日
コメント(0)
-
弥彦神社の菊祭り・もみじ谷 へ
今日は良い天気！ いざ越後一宮へ弥彦駅近くの もみじ谷のもみじも最高に色づいていた。弥彦神社の菊まつり、丹精込め・育てられた菊を観賞してきた。今が盛りと咲き誇る菊達・感動の一言である。昭和57年に、当時日本一の高さ(30.16ｍ）の大鳥居をくぐって 弥彦神社へ（柱間20.0ｍ、笠木38.5ｍ、社号額は12畳分 とか・・・）
2013年11月09日
コメント(0)
-
基板チェック用の 触針チェックツール製作
おもちゃ病院でおもちゃ修理する際、基板の微細パターンの信号をチェックするツールを製作した。 各人色々工夫をしてチェックしていたので試作してみた。製作は２種類。 準備：またまた100均ショップDAISOより購入の フランス刺繍針＆1mm・1.5mmの時計ドライバ風セットドリル 3φの真鍮棒 2.6φの電線 センタードリル・旋盤 瞬間接着剤 １：テスター棒に直接差し込み使用するタイプ 1mmのドリルの刃のみ引き抜き３φ真鍮棒に深さ5mm程穴を開ける。 センタードリル必須 反対側はテスター棒が入る大きさ2.1mmのドリルで穴を10mm程の深さに・・ ボール盤での製作は厳しいかも・・・（歯が折れやすいので要注意） 小生は旋盤で穴あけ実施。---テクニック要（歯を1本折ってしまった） 刺繍針4号サイズ（0.9φ・糸を通す所が太く長いので最適） 針を万力ではさみ真鍮棒を金槌で叩きこむ。 ２：ワニ口クリップで使用するタイプ 会員iさんが針のキャップをしていたアイデアを頂きました。 旋盤で2.6φの電線に1φ-5mmの穴を開ける。 センタードリル必須 刺繍針4号サイズ（0.9φ・糸を通す所が太く長いので最適） 針を万力ではさみ穴加工電線を金槌で叩きこむ。 電線の穴開け 万力で針を叩きむ・押さえに瞬間接着 ２種類完成 購入の刺繍針 中央の２本のみ使用 上4本はワニ口タイプ・ 5～６本目は リード棒へ直接差すタイプ 余った被覆で針キャップ（３～４本目） チェック中（青いレジストを突き抜けてチェック・結構使えるぞ！！・・・）
2013年11月07日
