2013年12月の記事
全33件 (33件中 1-33件目)
1
-
謹賀新年
おもちゃ病院 会員 各位新年あけましておめでとうございます本年もよろしくお願い申し上げます昨年同様、ブログ内容の充実をはかってまいります。
2013年12月31日
コメント(0)
-
年の瀬の雪景色--No.1
年も残す所3日、今日は雪景色。こんな日外出は事故のもと、おとなしく家にこもるのがベスト。おもちゃ病院の先輩諸氏には大変お世話になった。来年も楽しく・元気に活動が出来ればと思っている。おもちゃ修理越年のつぶやき 1:昨日、東病院から持ち返りのショベルカーのキャタピラー（両方無し）作りも 越年となる。 寝ながら構想を練る事としよう。 はたして目覚め前の5分で、良い構想が浮かぶか？。 2:先週エコプラザーから持ち帰りのCCP・トヨタランドクルーザのラジコン。 送信機を30cm位近づけないと動作しない（感度低下）件 基板をひっくり返し回路構成作りから始め、とりあえず送信機は完了。 シンクロで見る限り、送信機側は正常出力で送信しているみたいであるが・・・・。 12/31までには受信機の回路構成を作成しよう。 取りあえず、パターンの防湿処理のための、蝋剥がしからはじめよう。 3：来年はラジコン関連の装備充実・技術資料収集に努めよう。 広帯域受信機・SWR・FFTディジタルシンクロ・部品も来年は必要かなぁ・・・・。 山谷神楽・天狗舞の笛の練習もしなくては・・・・。今年は、定年・旅行・観光・見物・おもちゃ病院・保存会と忙しくも・充実した一年であった。今年新緑・花々で和ませてくれた庭も、今日はご覧のとおり雪景色ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年12月29日
コメント(0)
-
ベルトを作る No.2 --（平型編・ゴム板・ベルト）
市販のサークルカッターを使ってゴム板を加工し、平ベルトを作成した。準備品 １：文房具用サークルカッター ２：ゴム板（今回、0.5mm厚200×300mmm） ３：両面テープ：剥がしやすいように 株式会社寺岡製作所のP-カット 両面テープ No. 7100を使用 どんなタイプの素材に貼り付き、筋状繊維入りのため剥がしやす ４：カットシート準備品両面テープでゴム板をカットシートに張り付けるカット中-１カット中-2カット中-3カット中-4カット中-5完成品：平ベルト 16種類ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年12月25日
コメント(0)
-
DAISO デコレーションライト回路（クリスマスツリー用ランプ）
DAISO デコレーションライト8連点滅型・10連常時点灯型を購入し回路を調査して見た。麦球型と記入されているがLED型である。￥100円で発光ダイオード8ヶ・点滅回路・スライド式SW・電池ケーストランジスターS8550 PNPも揃ってこの値段で販売していた。季節はクリスマス興味本位でつい購入してみた。トランジスターS8550 PNP形の取り付け方が中国で間違っているようでEBCと取り付けるべきところCBEで取付いていた。トランジスターのマジック？部品がほしい時はこれを購入した方がお得かも・・・・。常時点灯タイプは10連で赤色となっている。調査後は我家のツリーに付けた。 回路図の拡大方法：Ctrlキーを押したまま マウスのスクロール （中央のクリクリするやつ）で拡大トランジスターの取り付けを裏表逆に取り付けるのが正解： トランジスターは向かって左からECBで間違いはない。追記：12/28 同業のDr. doc takeさん よりの情報 「バンコードの治具、すばらしいですね。フライスが欲しいです。 イルミネーション記事ですが、8050には、ECBとEBCが存在します。 ROHMの資料にhttp://www.rohm.co.jp/web/japan/tr_what3-j#1 があり、NPNではhfeが 1/10に低下するが動くとあります。 PNPでは入力と反転して動いていると思われます？」 要するにトランジスターはある意味ではエミッター・コレクターどちらにつないでも 動作する. !!ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材 ツリー
2013年12月20日
コメント(0)
-
健康の有り難さ 年寄りのつぶやき
人生を馬車に例えると10代は１頭たての馬車、20代は2頭たて、60代は6頭たての馬車と成るらしい。年齢を重ねるごとに、時間が速くなっているのを最近感じている。経験に勝るものはない・若い時は回り道も必要なのかもしれない。逆もあるが・・・・。これまで一度も病気をしなかった小生も、病気に関するテレビを視聴して健康のありがたさを痛感している。癌細胞はみんな持っており、3人に１人は癌で死ぬなんて事を考えると・・・・・。免疫を向上のため、適度な運動・食事に気を使い・ストレスをためない様に努めよう。そうだ、ピロリ菌を飼っているので来年には除菌をしなければ。サントリ社のセサ・・・・何とかが健康・若さに良いらしいが・・・・ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材 健康
2013年12月20日
コメント(0)
-
作業ツール紹介（折りたたみ式ツール整理箱編）
おもちゃ病院出張時のツール整理箱製作。従来百均のケースを持ち運んで使用していたが、かさばっていたので日頃、何とかならないか思案していた。結局、作る羽目になった。折りたたんで運べる箱を考案した。なかなか良い出来・・・・。準備・製作：大きさ・形は 百均ケースの物と寸分同じ １：アルミ板 1mm厚 ２：PPシート カッターで切らない程度に筋を入れ、曲げると蝶番の様に 何回でも開閉可能な様になる。 裏側に筋目を入れても同様。 ３：両面テープ 株式会社寺岡製作所のP-カット 両面テープ No. 7100 プラスチック・金属・木材・ザラザラ面・防水性・透明の強粘着 縦方向にカット出来るが、横方向はカット出来ない。 横方向に切れにくく・糸上の材質が入っており伸びない構造かつ剥がしやすい。 重宝なため、最近はこの両面テープのみ使用している。 ４：2:の蝶番は3:の両面テープで固定1:のアルミ板に貼り付け使用例：作業ツールがひとまとめで整然とする。完成品折りたたんだ場合寺岡製作所の両面テープとppシートをカッターで筋を入れ折り曲げたもの（5000回の折り曲げOK？）ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年12月19日
コメント(0)
-
予定・目標をきめよう・・・ 定年者のひとり言
人は計画・予定・目標があって生きる動物であるとつくづく思う。活き活き人生を謳歌しなくては・・・・。今年も残り少ないが、新年に向かって計画を立てる事にした。取分け、毎日の日課・週間予定・月間予定・年間予定短期・中期・長期 計画 終活 等々・・・・・・。決まっている予定・目標・計画から記入してみよう。定年になって10ケ月、幸いな事におもちゃ病院にいがたでの週一の活動 自宅での活動・不定期活動である程度埋まる。 自宅での持ち帰り修理もあるし・・・・。 色んな便利ツール・アイデア商品も作ってみよう。それに山谷保存会（神楽・天狗舞）の活動も、月1度位の予定が入る。 横笛の練習もしなくては。相方との近くの山々散策・旅行計画も・・・。少額の株式投資もボケ防止の予防・楽しみにもなる。 来年には景気も上向き・円安へ向かうだろうし、日経も上がるだろう。そうだ、ボケ防止と勉強のために公的試験も受ける計画を立てよう。
2013年12月19日
コメント(0)
-
作業ツール紹介（半田コテ編）
2013/12/18 ブログアップ2014/05/02 コテ先 改造・周辺ツール紹介 2013/12/18 ブログアップおもちゃ修理にはかかせない半田コテの紹介と極意紹介。-------------------------------準備 ---------------------------------準備重要なのは、コテの先と先端清掃ツールです。１：先端の形状が竹を斜めにカットした半田メッキとか鉄メッキの物を購入し（熱伝導が良い）、 真ん中にヤスリでV溝を1mmの深さに開ける。（ここに半田溜りを作る・ 抵抗やトランジスターの足の半田をこのV溝で上から下へなぞって取り除く） 先だけ交換できるタイプでは後でも購入できる。（こてのメーカ・型式をメモして 秋葉原へ・・・）２：半田こての先を洗浄するツール：百均にあるスチールたわし(6ケ程入っている) を写真の様に仕込んで置く。３：半田は百均はやめて、メーカ品を購入する事。４：写真の銅色した渦巻き状の吸い取り線を購入しておく事。５：小形のソルダープルート（半田を吸い取ってくれるものもあると良い） なければ、焼き鳥の竹串でスルホールの穴あけするのも良い。----------------------------- こつ ---------------------------------１：一に清掃・二に熱伝導・三にタイミング２：一に清掃：半田する双方を綺麗に清掃する。 錆・汚れはカッター・ヤスリ等でピカピカにする。３：二に熱伝導：これをするには コテ先をスポンジに２～３回突っ込む 半田を少量つける（こての塗らし作業＝伝導性を上げる） 半田付けする双方・個別に予備半田を少量つける。（付け過ぎない事） コテ先をスポンジに２～３回突っ込む 半田を少量つける（こての塗らし作業＝伝導性を上げる） 半田付けする双方を本半田ととともに瞬時にくっつける。（ここは勉強と・慣れ） コテを離すと同時に息を人吹き・・・・。４：面積が大きい方は熱が伝わるまで半田を少々つけて、十分あたためる。 あつくなったら相方（多分配線だと思うが）を素早く半田をする事。注意）健康のため煙は吸わないように、換気扇下でするのが良い。 または風上で・・・・・。----------------------- 基板から部品を外すコツ -----------------------１：素子（トランジスター・コンデンサー・ダイオード・抵抗）の曲がった足を 起こす必要があるので、そこに半田を少々盛る。 コテの先（竹を割った形のコテ先が役立つ）でクイクイと起こす。 素子を傾けて外す。２：部品が完全に悪い時とか足が長い時は、先んず足（基板表側付け根からカット）を カットし、半田面からピンセットで足だけ引っ張る。３：場合によってはソルダープルート・吸い取り線で半田を取り除く。 古い半田をとった後、再度半田付けすると 半田の塗れがよくなり足も起こしやすくなる。 スタンドも携帯に便利な様にガイドを取り外し可能な様に改造・小形のソルダープルート（下） 固定式の半田吹取り器：足数の多い素子／コネクターの取り外しに良い。：部品取りに最高！ 携帯式の半田吹取り器：振動でパーターンを壊さない様にするのがコツ 2014/05/02 コテ先 改造例 紹介 目立てやすりで溝を入れる改造後半田溜りができて 落ちずに半田付けが円滑先の溝を使って 抵抗・トランジスター等のリードの半田落としに効果を発揮作業後半田加工台（百均の木ばさみとカッターマットを流用・アルミ板でガタ防止）三角やすりで溝割り加工し対象物をがっちり挟む両面テープと滑り止めマットで動かない様にしてみた電子工作には欠かせない・取り巻き おもちゃ修理には不要かも・・・・ フラックス：半田付けが円滑にできる 濡れが良い・チップIC等の半田付けには必需品 電子部品用無洗浄半田：0.2φと小さく濡れが良く・角が出ない コテ先：対象物の状況に合わせて先端を交換する。ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年12月18日
コメント(0)
-
作業ツール紹介（ネジ頭損傷・取り外し編
合わないドライバーでネジ頭が損傷し、外れなくなる不具合が有った場合の取り外し方法。1:写真 上～１番目・２番目 新潟・三条にある株式会社兼古製作所製 ANH2-065 右側のドリルで損傷したネジ頭に穴を開け、反対（写真左）のネジ部で 付属の板スパナまたはドリルチャック・電動ドリルで反時計回しで取り外す。 先輩 Dr. S氏の外している作業を拝見し、早速PLANTで購入。 おもちゃ病院には、一番上の物のみで間に合いそうだが・・・・。 とにかく良く食いつき、完璧に取り外せる。 さすが MADE IN JAPANは良いねぇ・・・・。 従来持っていた、4本組の物は全くNGであった。 スペアドリルも付属しているので安心だが２種類セット売りで高価なのがちょい不満。 2:写真 上～3番目 回転形ヤスリ・ドリメル １項のツールでは深くて届かない場所に使用。 リュータの回転で、+ネジをマイナスに削って取り外す。 結構速く取り外せます。3:写真 再下段 目立てヤスリで、マイナスを削ってマイナスネジにしてしまう。 一番オーソドックスな方法。4:その他 ロングドライバー（トルクアップ・押し圧アップ）で力技で取り外す。取り外し時の注意： ネジに合ったドライバの見分け方：ドライバーをねじにあてがい軽く 左右に振った時遊びがなければ良し。 ガタがある場合は、あっていないドライバーです。合っているドライバー・良いネジの場合は、ネジ落ちがしないネジの持ち方（入社すると真っ先に叩きこまれた技・筆者は左利き）ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年12月18日
コメント(0)
-
作業ツール紹介（補助ツール編）
時計ドライバーが古くなったものを利用したピン抜き工具です。 ピニオンギア・タイヤ・ピン等を叩きだす道具。 1.9φ・2.3φあたりに細く改造したりしています。ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年12月18日
コメント(0)
-
作業ツール紹介（ドリル編）
おもちゃ病院の出張用で持参しているものです。 勢い余って刃が奥まではいらない工夫： 刃にﾁｭｰﾌﾞ等の固いスペーサをいれ、深く入らない様にしている。 世の中にはストッパーも売っている。上から 1. PROXXSONリュータ（ドリルとして使っている） No.28473（3mmMAX）: 上の方に丸い水準器を取り付け垂直穴開け可能としてある。 2. タミヤ 電池式ドリル 3. ピンバイス 4. ドリルチャック（手回し式に改造）・取り外して上のBROXSONにセット 6mmまでチャック可能 5. プッシュ式ピンバイス上から 1. 自動ポンチ 2. センタドリル：旋盤・ボール盤・フライス盤を使用して 工作物のセンタを出す。 ぶれないので中心がでます。 3. 皿取り・面取りドリル：皿ネジ穴開け用 ・加工して3mm・6mmのチャックに対応 4. 多用途ドリル：これ一丁で9ケの大きさの穴開けができる。ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年12月18日
コメント(0)
-
作業ツール紹介（ロジックIC・ROM チェック編）

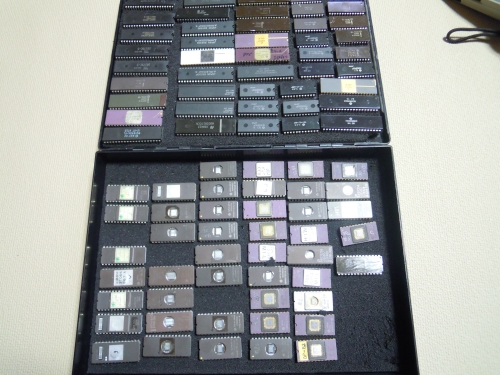

コンパクトサイズのユニバーサルツールである。（PCに接続して使用） おもちゃ修理にはちょっと高価であるが、若い頃色んなツールを作ったりした際、お世話になったものであるが最近は出番がない。DOS窓で使用する 旧タイプである。ネットでXELTEKで検索すると最近のものが出てきます。しいていうならPIC・ロジックICのチェック・プログラムWriterくらいか・・・。メーカ： XELTEKmodel： SUPERPRO /SDEVICE：プログラミング機能 ROM（UVROM、EEPROM・フラッシュメモリー・シリアルROM） PLDs（GAL・PALCE・ATF） マイコン（PIC・PSD・AT89/87/Z86） SRAMの動作チェック 良否・判定 ロジックIC （74シリーズ・40・４５シリーズ）の動作テスト／不明 ICの検索が可能） ﾛｼﾞｯｸ IC 達 おもちゃ病院で登場なるかなぁ～ 同じ時代に使ったCPUチップたち そろそろ捨てようかな・・・・ ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年12月17日
コメント(0)
-
作業ツール紹介（つかむ編）
１：物を強力に掴むものとして、医療・釣りの世界に鉗子（カンシ）なるものがある。 一度つかんだらテコでも離れなず、ロックしておけばそのまま掴んでいる。 糸関連の作業・引き抜き・綿装着・ゴムﾁｭｰﾌﾞ閉塞 等々 便利この上ない道具である。 釣り具屋さんの道具コーナにある。２：ピンセット---これも医療用に使用しているもの、細やかな作業ができ、かれこれ 30年程愛用している。 指穴の直ぐ脇のギザギザでロックするものです。 ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年12月17日
コメント(0)
-
Canon LBP5000カラーレーザプリンター 縞模様印刷修理
年末に来て、蛍光灯120cm 40W×2本が交換してとばかりに、点滅しだした。近所のホームセンターで調達・交換処置。今度はCanon LBP5000プリンターの印字が縞模様になってしまった。黒・マゼンダーのトナードラム・転写ロール？が汚れが原因であった。夏にリサイクルトナーと交換したばかりなのに、もう不良か？・・・・・・。清掃セット後、キャリブレーションのエラーメッセージが頻繁に出てしまった。全カートリッジを引き抜き、相方も含めて清掃後復帰、やれやれ。リサイクルトナーはもう買うのはよそうか・・・・・・。トナードラムの清掃のこつ：水色のドラムは下から上に向かって清掃しないといつまでも粉がまとわりついてくるので注意が必要みたい。 真白は情報カット(左：復旧 右：現象） ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材 プリンタ LBP5000
2013年12月16日
コメント(0)
-
作業ツール紹介（はさみ編2点）
綺麗に簡単に精密なカットできるハサミの紹介です。PRO仕様ではあるが、今年はおもちゃ病院で大活躍した。1:三菱マテリアル万能バサミテスキーU型 倍力構造で厚物OK ステンレス対応 ■全長260mm、500g■特徴・板をそり上げずに切れる ・ひずみが出にくい ・成型板、円筒等、塩ビ系波板の縦切りに適す■切断許容板厚・鉄1.0mm・ステン0.8mm・銅板0.8mm・アルミ板1.0mm■使用感 真鍮版・アルミ板の細部加工ができるので大変重宝して使っている。 そらずに・直線切りができ・気分は0.1mm刻みでカッティングができる。 倍力構造のため力が要らずにカットできる。 価格が￥6,000-程と高価であるが、それだけの価値はある。2：ENGINEER 鉄腕ハサミシリーズ・PH-50■全長：170ｍｍ■重量：58ｇ■特殊素材を綺麗にカットできるのが特徴 先端のギザギザノコ刃部分で滑らずにカットができるのが気に入っている。 ￥1,400位 銅板・アルミ板・真鍮板0.5mm以下用 中心部のノコ刃部分で各種ケーブル （LANケーブル・網組線・ケブラー等の極細繊維から綿被覆線やキャブタイヤ） •通常のハサミでは切れにくい特殊な素材も楽々カット。 •ニッパーに比べて切断面がシャープにカットできます。 •電工用からクラフト・ホビーまで幅広使える。 上・万能バサミテスキーU型 下・ENGINEER PH-50 万能バサミテスキーU型・真鍮板のカット例 細く切れているのがわかる ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材 ハサミ
2013年12月15日
コメント(0)
-
そば打ち体験！
地域の活動で、生まれて初めてそば打ち体験をさせていただいた。貴重な体験であった。山谷保存会（神楽・天狗舞）のみなさんの繋がりで、わんぱく会という。活動の一環である山谷公会堂の清掃（2時間程）の後、そば打ち体験（2時間程）をした。途中、3歳（2名）と5歳（1名）のお子様のとび入り参加があり楽しい一時を過ごした。二人分の例 ソバ粉240ｇ・小麦粉60ｇ計量し袋で混ぜる。 ふるいにかけたのち、練り皿？で水150ｍｌの半分（75ml）程散らす。 柔らかく？充分かき混ぜる。 3分程、適度に粒粒になったらもう半分（37ml）入れ更に混ぜる。 最後に残りを入れ柔らかく？混ぜる。 そのあと適宜、力を入れ強くこねる。 餅の様になるまでる練りこむ。 丸めて袋にいれ、1分程で良いが寝かせる。 （うどんの場合は結構必要との事） 1m四方の板？に打ち粉を散らし、打ち粉をまぶしたそば玉を置き 手の平で押しながら、気分は四方に広げる。30cm四方？ 打ち粉を散らし、棒でコロコロ四方八方に伸ばしていく。 時々棒で巻いて（平らになるのだとか・・・）転がす。 更にころころ 押し広げる・・・・。 50cm四方になったら奥行20cm程にたたみ、打ち粉の後包丁・板の コンビネショーンで2mm位の幅で切っていく。 （切り終えた後、包丁の角度を傾け2mm程ずらすのがコツらしい） 帰宅して思ったのだが、ゆでかた・つゆの作り方を聞かなかったのが悔やまれる。 来年、あつかましくも参加させてもらおう？・・・・・。 なにやかにやで5時頃となり、乾杯となる。 世間話の会食で夜遅くまで盛り上がりました。 保存会でいただいた浴衣生地を、縫製して頂けるご夫婦とも知り合えて とても良かった。 この集まり、どうやらPTAの関係で15年程行っているとの事。 貴重な集まりに参加させていただき大変嬉しかった。 都会でながい会社人生を歩んできた小生にとっては、良い経験であった。 みなさん、ありがとうございました。 右端が小生の（ずいぶん大きいねぇ・・・） ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材 そば
2013年12月14日
コメント(0)
-
プリンター による 各種ラベル作成
プリンター印刷用に各メーカより、、色んな紙・ステッカー・シール・名刺印刷等の素材が販売されている。今年作成した事例を紹介します。素材・用途に合わせて選択ができ、便利になったものですねぇ・・・・。１．A-ONE製カラーインクジェット用 カット自由・強粘着タイプ・耐水・対候・光沢 仕上がりのあるステッカー、海外旅行用に持参した、スーツケースに印刷したもの。 荷物識別が簡単になって良かった！！ これで色んなステッカーが作れ、使い方により用途がひろがります。 おもちやに貼ってもよし、車に貼ってもよし・・・・。２．SANWA製カラーインクジェット用 白・カラー布用アイロン転写紙 （顔料・染料プリンタ可能） 画像が正像で貼付けられるので重宝しております。 おもちゃ病院用の机上タイプの「のぼり」を作成した。 不要になったYシャツをベースに両面に熱転写、糸で「のぼり」棒に取り付けてみた。 ポールは新潟市内の事務用品ショップで売っていた。 上記 1項で印刷し裏表を張り合わせても良いみたい。３．MAXELL製 染料インクタイプのインクインクジェットプリンター用宛名・表示ラベル おもちゃ病院で使用する、製作ツール用（電源）に作成してみた。 昔はレタリング用の文字を買ってきて、棒でこすって転写し・保護剤をスプレイして 作ったものであるが、便利な世の中になったものです。４．ELECOM製 インクジェット専用 名刺（マイクロミシン切り取り簡単） スーパーファイン用紙会社をやめて、自分の名刺を遊びで作ってみた。 スーツケース・シール作成例 のぼり 作成例 電圧・電流アダプターシール作成例 ブログ 比較 無料 検索 おすすめ のぼり アクセスアップ 作成 人気 素材 印刷 シール
2013年12月14日
コメント(0)
-
地域活動の忘年会参加
今年は、2月に定年を迎えて、二つの地域活動に参加させていただいた。有りがたい事に、忘年会の誘いがあった。山谷保存会（神楽・天狗舞） 12/7～12/8 三川温泉で泊まりの忘年会でした。 送迎バスでいざ宿へ ４０分程で到着。 温泉に入り19:00～宴会開始。 各自、今年の反省・来年の抱負報告。 19:30～ コンパニオンさんを呼んで遅くまでの宴会。 カラオケのデュエットや思い出話に大変盛り上がりました。 みなさん若いので酒が強かった・・・・・。 宴会の後、風呂へ・・ あまり良かったので、ついつい うとうと起こされえるまで寝てしまった。---いかん いかん 三川温泉 朝の風景 おもちゃ病院 にいがた 12/11 昼からの勉強会に引き続き 15名程の参加者で忘年会を行った。 会長さんの交渉で、時間制限なしの飲み放題コースとなりよる遅くまで盛り上がった。 酔う前に、今年の思い出・来年の抱負等各自報告。 各自の話を聞くのも良い勉強になりました。 また色んな苦労話をゆっくり聞けるのも、こういう場だからだと感じました。 帰りは、電車も大幅に遅れたり・雪だったりで大変だった。今年はいっぱい飲んだねぇ・・・・・最後は女房殿とカラオケ忘年会を自宅でやろうか・・・・・。ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年12月13日
コメント(0)
-
電池端子に差し込む電流・電圧 チェックツールスペーサ製作
おもちゃの電池端子に差し込んで、消費電流を測定するツールを製作してみた。ネット検索していたら偶然このようなものを製作している人がいたので作ってみた。 もうひと工夫してみて片側のみの物も作ってみた。 電池端子間と基板間の導通チェックに使えるかもしれませんね。 おもちゃが全く反応しない様な時にも使っています。 （リモコンを操作した時・SWを入れたときとか 電流の変化で何らかの動作確認ができる）準備品・作り方 薄めの銅板等・両面テープ・絶縁フイルム （クリヤファイル・PP板フイルム・OHP フイルム等） ワニ口クリップ・線材 1:銅板を3mm×20mm程カットし、片方に線材を半田付 2:あらかじめ切った絶縁フイルム3.5mm×25mmに両面テープで 1：項銅板を張り付ける。 3：電流測定用は裏面にも1:項を張り付ける。 4:片面のみの物は電池～基板間の導通用とか電圧チェック用に使えます。 右下のみ片面用 その他電流チェック用 電流をチェックするのに電池チェックスペーサを挿入している所 片面用電圧・導通スペーサを挿入している所 ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年12月13日
コメント(0)
-
AC/DC クランプメータ 8113の紹介
交流電流を測定するものは多数販売されているが、直流電流をクランプ測定するものは数少ない。型式：KYORITSU AC/DC CLAMP ADAPTOR MODEL 8113RANGE： 2A : 100mv/A 20A : 10mv/A 200A : 1mv/A使用方法：測定対象の線をクランプし電流に応じてRANGEをセットしリード線を ディジタルテスターにつなぎ、その電圧を測定するというもの。 電圧値を電流値に変化して読み変える必要がある。 0.1mAがMIN測定値である。 テスターの電流測定の様は測定部位を切断して直列接続して測るが この測定器はクランプ測定するだけです。 交流漏れ電流を見る場合は、ACコード毎（U・V2本毎）クランプ(はさむ） するだけです。 行きと帰りの電流の差を測定。同じであれば漏れ電流なしと云う事。 全体図 クランプのため広げている所 ACコードをクランプしている所（AC電源に接続すれば漏れ電流が測定可能） ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材 テスター
2013年12月13日
コメント(0)
-
SANWA テスターYX-380TR とともに35年！！

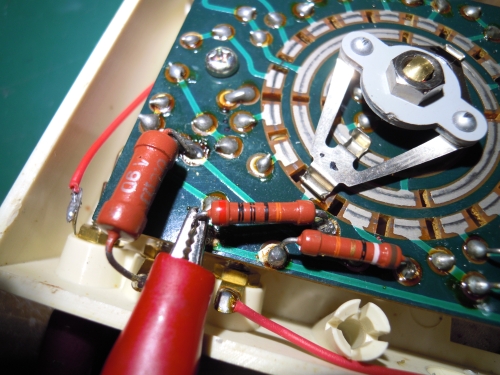

おもちゃ病院にいがた の講習会の講師を依頼されたので、35年程愛用してきたテスターをしみじみ調べてみた。当時では花形のSANWA テスターYX-380TRです。ディジタルテスターが出るまでは、作製した電子機器のチェックに活躍していた。ディジタルテスター登場当時は交互に使い分けをしていたが、バーグラフ表示する機能のテスターが登場してからは、ついぞ使わなくなってしまった。 バーグラフ：メーターの代わりに、指示値をアナログ的に表示した機能。-------------------------------------------ファンクション DCV 1000V 250V 50V 10V 2.5V 100mV（50uA） ACV 1000V 250V 25V 5V（16db） DCmA 2.5mA 25mA 0.1A AC 1A DC 0.45A オーム ×10K ×1K ×10 ×1本来の使い方以外に 電圧・電流・抵抗代わりに使えるかもあなたのテスターも一度調べて置くと便利な使い方が出きますよ・・・・・。 -------------------------------------------Ωレンジはいずれも -3.0V 出力している電流は以下 ×10K ：-0.06mA ×1K ：-0.15mA ×10 ：-14.5mA ：LED・トランンジスターのチェックはここで・・・ ×1 ：-114mA ： ： ここでチェックすると壊れるかも・・・-------------------------------------------DCV 1000V ：20MΩ 250V ：5MΩ 50V ：1MΩ 10V ：200kΩ 2.5V ：50kΩ 100mV（50uA） ：2KΩ-------------------------------------------ACV 1000V ：10MΩ 250V ：3.4MΩ 25V ：1.5MΩ 5V（16db） ：1.2MΩ-------------------------------------------DCmA 2.5mA ：100Ω 25mA ：10Ω 0.1A ：2.5Ω AC 1A DC 0.45A :0.7Ω------------------------------------------- ずいぶんお世話になりました・・・ありがとう！！ これからも お世話になります 「hiroさん への回答 分解写真です クッリプの抵抗は200Ωですよ」ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材 テスター
2013年12月12日
コメント(0)
-
ディジタルテスター 韓国 ＴＫＣ社製：TKPH6Aの照会
今回は、おもちゃ病院で使用しているディジタルテスターの照会です。機能を満載したテスターで気に入っている。 特にMAX・MIN の値ホールドとuAの測定がリード棒を 差し込みなおさなくても測定可能な所が・・・。オートレンジ液晶6,000カウント表示。１：キャパシタンス：コンデンサー２：インダクタンス：コイル３：周波数測定：1HZ～60MHZ４：ダイオードチェック：白、青ＬＥＤをチェックする時はＬＥＤが光るので、 目で確認ができます。 ダイオードチェック：ＶＦを1.99Vまで表示（1.5ｍＡ）５：uA・mAの測定 テスターリード棒赤側の極性 オームレンジ ：-0.26V 信号発生源としての使い方もあり ブザーチェック ：-1.20V 信号発生源としての使い方もあり ダイオードチェック ：+3.00V 信号発生源としての使い方もあり ファンクション切り替えの変わった使い方 電圧レンジ ：8.8MΩ（高抵抗の代わりにならないものか・・・・） uA レンジ ：500Ω （臨時の抵抗代わりとなるか・・・） mA レンジ ：5.8Ω : mH レンジ ：1.44v（信号発生源としての使い方もあり ） 自分のテスターの電圧・極性を把握しておこう！！価格：￥3,900-円購入先：秋月電子通商：http://akizukidenshi.com/catalog/g/gM-01089/ 主仕様 ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年12月09日
コメント(0)
-
女性の気持ち
女性の相談話は結論を求めている訳ではない。話す事によって自分の考えをまとめているに過ぎない。一方、男性は結論から先に相談する生き物である。 （相談した時、考えは固まっている）話が終わるまで、ひたすら男性はうなずいて・あいづちを打っていよう。好かれる男性：当然であるが優しさも大事である。 嫌がる話・対応も禁物である。文字色ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年12月08日
コメント(0)
-
トランジスター・ダイオード測定チェッカーatlas DCA75の照会
トランジスター・ダイオードの特性を測定するテスターは、電気屋の世界では必需品で大変重宝している。特にトランジスターの仕様が不明なおもちゃ修理の世界では、強力な武器である。プロの世界は流石にトランジスターの交換は、コスト・時間の関係で行っていない。トランジスターをいじるのは設計屋レベルでもまれである。現在は、集積回路・チップ・アレイ素子に入れ替わっている。若い頃は交換し、速さを競ったものだが・・・・。 ◆トランジスタ（バイポーラ／ＭＯＳＦＥＴ／接合型ＦＥＴ／ＩＧＢＴ） ◆ダイオード、ツェナーダイオード、ＬＥＤ、２色ＬＥＤ ◆三端子レギュレータＩＣ ◆トライアック、サイリスタ等 ★ＵＳＢケーブル（付属）でＰＣと接続することにより、 電気的特性曲線をオートトレースすることができます(カーブトレーサ機能)。 ・バイポーラトランジスタ：Ｐ－Ｎ接合、Ｉｃ／Ｖｃｅ 各特性カーブ ・ＭＯＳＦＥＴ／ＪＦＥＴ／ＩＧＢＴ：Ｉｄ／Ｖｄｓ、Ｉｄ／Ｖｇｓ 各特性カーブ ・三端子レギュレタＩＣ：Ｖｏｕｔ／Ｖｉｎ特性カーブ 取得した各特性の生データは、図表ソフト(エクセル等)に数値データとして取り込み可！■長所 トランジスター 良否判断が 数秒で可能 PNPかNPNかが判別可能 hfeが測定可能 ベース・エミッター・コレクターの位置が判別可能（クリップの色で足判別） USB経由でPCに接続すれば特性値がグラフ表示可能 ダイオード 良否判断が 数秒で可能 アノード：A カソード：K 判別可能 VF・順方向電流がわかる。■価格・購入先 ￥13,650-円 前後 ドルレートで可変 秋月電子通商 http://akizukidenshi.com/catalog/g/gM-06373/ カーブトレーサの機能を取り除いた安価なDCA55（￥4,200-）もある。 究極のツールは現物の部品であるが・・・・・。 PEAK社製 atlas DCA Pro model DCA75 で2SD121を測定している例 本体裏面 トランジスターの実測例 ダイオードの実測例 ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材 ESR70 コンデンサーチェッカー
2013年12月08日
コメント(0)
-
ESR測定可能なコンデンサーチェッカーatlas ESR70の照会
コンデンサーの静電容量とESR（等価直列抵抗）の測定ができるテスターは電気屋の世界では必需品で大変重宝に使用している。特にコンピュータ回りのメインボードに使用しているマザーボードのコンデンサーの劣化診断では抜群の威力を発揮する。 通常のテスターについているコンデンサー容量のみ測定では微妙な不良診断は 不確かである。（容量は正確に出ているためである。） コンデンサーが劣化するとESR値が高くなり（漏れ電流大）回路が機能しなくなる。■長所 電子回路基板から取り外さなくても正確にESRの測定ができる。■仕様 数秒でＥＳＲ（０．０１Ω単位）と容量（１μＦ単位）を表示。 測定範囲1μFから22000μF：ESRは0～40Ω ■価格・購入先 ￥9,500-円 前後 ドルレートで可変 秋月電子通商 http://akizukidenshi.com/catalog/g/gM-05474/■コンデンサー機能が低下する例 通電時・直後のみ正常するが時間が経つと動作不良を起こす。 このような場合、インサーキットで通電前・動作不良直後のESR値を測定すれば解決する。 PEAK社製 model ESR70 正常のコンデンサーチェック 左のコンデンサーは不良品（OPENと表示した） ワニ口クリップが標準付属であるが、先日照会した触診針ツールも作ってみた （チェック棒・他・オプション販売もあり） ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材 ESR70 コンデンサーチェッカー
2013年12月07日
コメント(0)
-
年末の清掃（お庭版）--その5
季節を楽しませてくれた木・草・花達も落ち葉となり庭も枯葉だらけ、年末の清掃と行こう。今日はごみ収集日。庭掃き専用のホウキを、またまた百均で￥200-円で購入してきたが5cm程短くて直立で清掃ができなく、腰に負担がかかっていた。この際、延長してみよう。部品置き場を物色、先日交換した鍋のトッテの太さが丁度よさそう。と云う事で、旋盤でホウキの穴径に合わせ、木ネジで固定。おお良いじゃないか・・・・。 現在は庭の苔だけが目を楽しませてくれている。 京都の苔寺の苔も一種類ではないそうだ （定かではないが120種類位とか・・・） 掃除させてくれますねぇ （定年退職者にとっては、良い運動になる。） 年季の入ったトッテも最後のご奉公か・・・・ ひと働きのホウキ君
2013年12月07日
コメント(0)
-
年末の清掃（黒カビ除去）--その4
風呂場防水ゴム・目地・台所シンク回りの黒カビ対策である。テッシュペーパ1枚を折りたたんで黒カビの所に置き、まんべんなくハイターでぬらす。その後に水で塗らしたラップをかぶせ乾燥を防ぐ。1日放置し白くなったか様子見をしNGならハイターを少々追加し再度もう1日放置。これでだいたい綺麗になります。
2013年12月06日
コメント(0)
-
年末の清掃（陶器編・PC・キーボード・家具）--その3
激落ち君とかメラミンスポンジとか百円スポンジ等と云ったネーミングで販売されているものを使用した清掃の事です。年末ともなれば、色んな物を綺麗にして新年を迎えたいものである。事務用品：机上・ロッカー・ホワイトボード・ノートPC表面・キーボード・液晶洗面・トイレ回り：陶器類台所：食器類（コーヒカップ・茶碗）・ステンレス回り絨毯のシミ・汚れ家具：トッテ・白いペンキ・ガラス・タバコのヤニ関連・スイッチ回り・壁等は、スポンジに水・洗剤を付けて軽くこすれば綺麗にくすみ・汚れが落ちるものです。あくまでも軽く・・・。ピカピカになります。強いとプラスチック類はツヤが落ちてブチになるので要注意。今年1年つかった、おもちゃ関係の修理ツールも綺麗にしてみよう。ついでに可動部・金属防錆部位は注油で手入れしよう。 メラミンスポンジ ツルツルになった状態 ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材 清掃 洗浄
2013年12月06日
コメント(0)
-
アンティーク時計の修理
絵皿に埋め込まれた時計が不規則に遅れる様になった。単二電池かと思いきやNG、ムーブメント（クオーツ）に注油してもみたが駄目で有った。 百均の掛け時計と入れ替えを行ってみた。 DAISOさん掛け時計・目覚まし時計・腕時計・タイマーも百円で 儲かっているのだろうか・・・・・・。 問題点） 購入の掛け時計より長針・短針・秒針を外し、ムーブーメントを取り出す。 不良品と比べると、軸方向に8mm程短く・短針＆長針の径が細く円滑に入らない。 秒針穴も細い。 対応策） 短針・ストーロークと取り付け径の変更はアルミのパイプを十時カットし 異形シフトで良好。 針とパイプを吐息で湿気を与えて（接着の裏ワザ）瞬間接着剤一滴で秒速接着 長針はアルミパイプ内径をドリルで拡張 針とパイプを吐息で湿気を与えて（接着の裏ワザ）瞬間接着剤一滴で秒速接着 秒針は、写真のようなものを真鍮・旋盤を駆使して加工。 小さいパイプを切って、竹を割る要領で加工も有りかも・・・・。 ムーブメントは両面テープで固定。 ￥100円ショップの掛け時計 短針・長針の軸径を十字切りパイプで加工 秒針に異形変更加工品 修理2日後の掛け時計・時間ずれなく良好稼働 ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材 時計 ムーブメント
2013年12月06日
コメント(0)
-
クリスマスツリーのランプ式電飾修理
先日孫が来たので、20年程前のクリスマスツリーを納戸から引っ張り出し、女性群と孫が組立て飾り付けを行った。日本製は丈夫にできているもんだねぇ・・・・。電飾も、点滅するではないか！！と安心していたら常時点灯ランプ１５ケ一式が消えてしまった。最初は点灯しているが時間が経つと同時に点滅するタイプのランプは正常。早速分解 点灯回路を調べてみた。 形は違うが6Vランプがあったので入れ替えて良好となる。 注意）おもちゃ病院ではAC100（ｖ）系統の修理は禁止である。 情報）ランプの両端抵抗は、平均5.2Ω 15ヶで78Ω 平均1.3A流れる筈であるが 実際は0.15A程度でる。 理由はフィラメントの熱で抵抗値が上昇するためである。 フィラメントは金属のため正の抵抗温度係数を持っているからです。 百均で10連位のLED式の電飾のある時代・修理するより購入がおすすめ。 壊れたランプのソケット部のみを使用してランプ＋ソケットを取り付けたもの おばあちゃんは、孫にサンタさんへのお願い事をしようねの一言に、孫は早速嬉しそうに手紙を書いていた。早速、にわかサンタさんは中身を拝見。 仮面ライダー鎧武（ガイム）変身ベルトDX戦極ドライバー仮面ライダー鎧武 ＆バロンセット と記入してある。 楽天市場のポイントがあったので早速注文 ￥6,739-であったが、ポイントで済ませられた。 ￥6,739(円) (税込、送料込)がポイント決済で済んだと云う事になる。 楽天カードで色んな買い物・支払をすればポイントが溜るので重宝している。 支払いは、じいちゃんか・・・・ 早々と昨日届いたらしいが、ママはクリスマスまで隠しておくとの事。 ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
2013年12月05日
コメント(0)
-
年末の清掃（障子紙交換編）--その2
女房殿より和室の障子紙が劣化したとので交換を頼まれた。障子紙の物色に百均ショップ２件をはしご、どうも置いていないみたい。ホ－ムセンターに行きあれこれ物色。色んな種類がある見たい。例）1:オーソドックスな 糊タイプ（糊＋ハケ＋障子紙の準備が必要）2：プラスチックタイプの障子（両面テープ＋障子紙必要）3:アイロンタイプ（障子紙のみあれば良い）今回は左右の戸２枚分のみであり、糊も余り・ハケの購入も必要みたいなので3項のタイプ 3.6mで ￥750円--竹模様の物を購入。そういえば、￥3,000-以上買うと、海外・国内旅行が当たる。（優待物もあり）ここコメリーでも応募券が貰える時期となりましたね昔2回ほど優待券が当たり,格安で海外旅行に行って来た事を思い出した。今月中に ￥3,000-以上の買い物に来よう・・・・。帰宅していざ戸を外そうとしても外れず、悪戦苦闘のすえ外しに成功。2枚目は何とすんなり外れた。先んず、外れなかった戸の上の方を2mm程カッターでカットし再度取り付け、良好である事を確認し、古い障子紙外しにかかる。熱湯＋刷毛でぬらし戦法にかかる。綺麗に剥がすために先日食べた富山名物・マスのすしの竹の角を使って見た。結果、良好。乾燥の後、アイロンで張り付け、カッターでカット→霧吹き→乾燥させ完了。結構上手くできた、女房殿もにんまり。こうなると未交換の障子もくすんで見えるものであるが、幸いに女房殿の要求はなく ホッ ・・・・。障子の交換も何十年ぶりかなぁ ・・・・・・ 交換前 戸を外す時、上に持ち上がらなかったので、くぼみの白いところをカットし外しやすくした 刷毛で熱湯で湿らせ、糊を溶かす戦法に出る 竹で剥がし中 完了！！ ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材 障子紙
2013年12月04日
コメント(0)
-
年末の清掃（レンジフード編）--その１
早目の準備と云う事で レンジフード（フィルター付き換気扇）周辺の清掃を実施。最初に女房殿が掃除していたが、奥の方で何やら ぶつぶつ・・・・。どうしたの～ ？ の問いに 油のかたまりがとれない！！ かえって汚くなったの・・・・。どれどれで小生の出番。先日のブログで 油は油で制するの実例を披露する羽目になった。灯油を30ml程容器にいれ、新聞紙を丸めた所に油を付けてごしごしと・・・清掃する事5分程でピカピカになった。据付した時の状態じゃないかの声に、そうね そうねの にんまりのあいづち。その後、キッチンペーパーでからぶき、ぬれぞうきんで仕上げ。後は換気扇を5分程回して換気。綺麗になったところで、フィルター（当家はロールフィルターを適当に切って使用）を取り付けて完成。取り付けは、PCのハードディスクをばらした時の強力マグネットが５０ケほどあったので8ケ程活用し取付けた。（強力な磁石ですなぁ～） 次は、障子貼りがまっているらしい・・・・ 清掃後の写真（残念ながら 清掃前の写真はなし） ブログ 比較 無料 検索 おすすめ アクセスアップ 油汚れ清掃 作成 人気 素材
2013年12月03日
コメント(0)
-
おもちゃ病院 ヘリコプターNEO-FALCON3修理
カルテNo.1017 ヘリコプターNEO-FALCON3 GYRO修理 現象：上昇羽根下（モーター）が動作しない。 原因：基板の所でモータからの配線2本が断線。 処置：外れケ所が断定できず入院となる。 最終的に2か所断定、再半田・接着固定し完了。 基板・配線がシリコンゴムコーティング処理されており入念に ひとつずつ取り除くのに一日要した。 場所が狭いので細いこて先での半田仕上げが必要であった。本体部 左端の空き端子に緑を接続するもだめ 結局緑は左から5番目 赤は白と同じ所へ リモコン部 ブログ 比較 無料 検索 おすすめ アクセスアップ 作成 人気 素材
