2025.11.30
カテゴリ： その他小型ラジオ

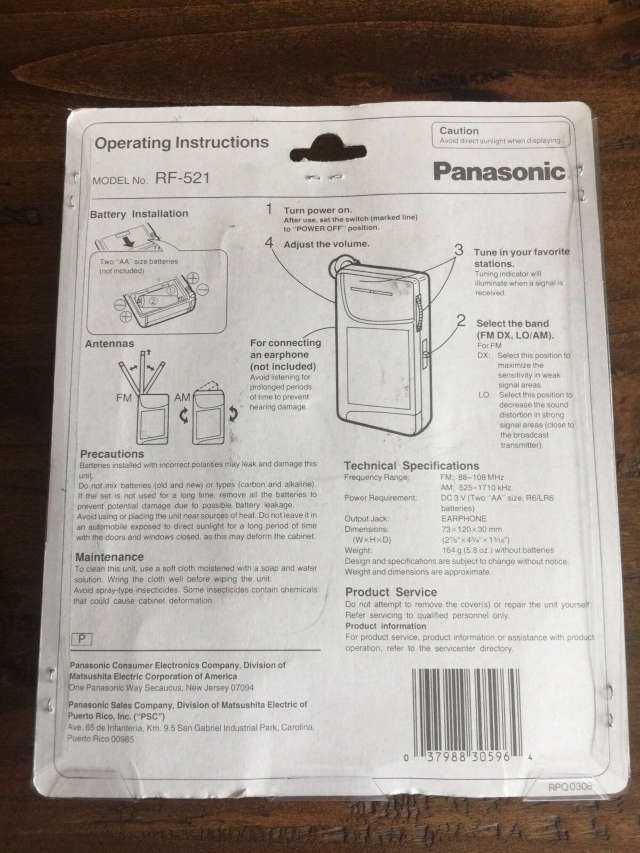

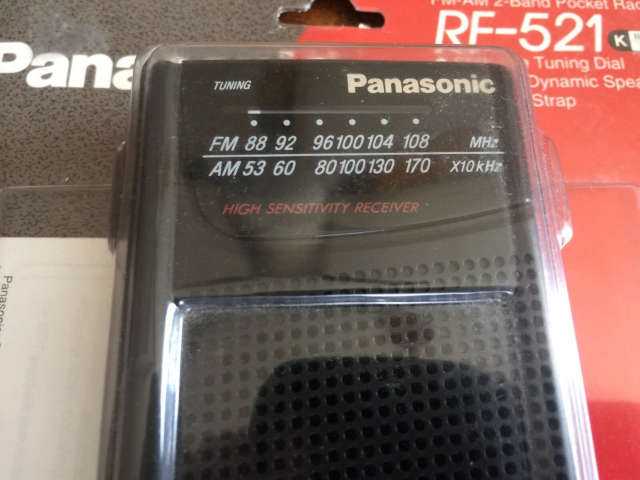

何故か記事にしていませんでした：標題のRF-521-3台目です。オリジナルのパッケージもついているので、私は珍しいと思ったんですよ😄 入手したのは2019年の筈で、片付け中に発掘したので再調整しました。
このラジオはサービスマニュアルが見つからなかったです。ICはともかく、そのほかは部品の配置から推測できますけど、パターン面と睨めっこしながらって結構大変です🤣

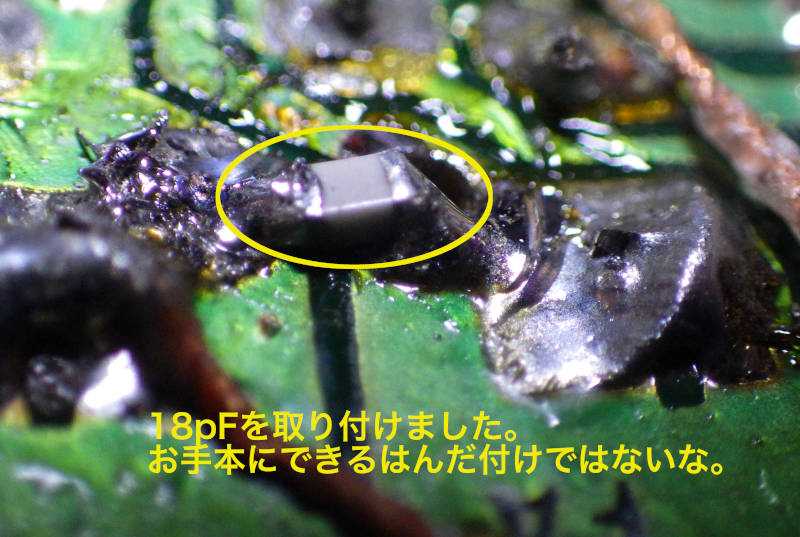

以前の調整ミスで27pFが付いていたはずのコンデンサを、18pFへ交換しました。SSGで調整確認したらFMバンド上限の感度が出ず、バリコンのトリマーが一番抜けた場所（容量が一番少ない）で感度が良くなったので、コンデンサの容量が過大だったんだろうと予想した訳です。

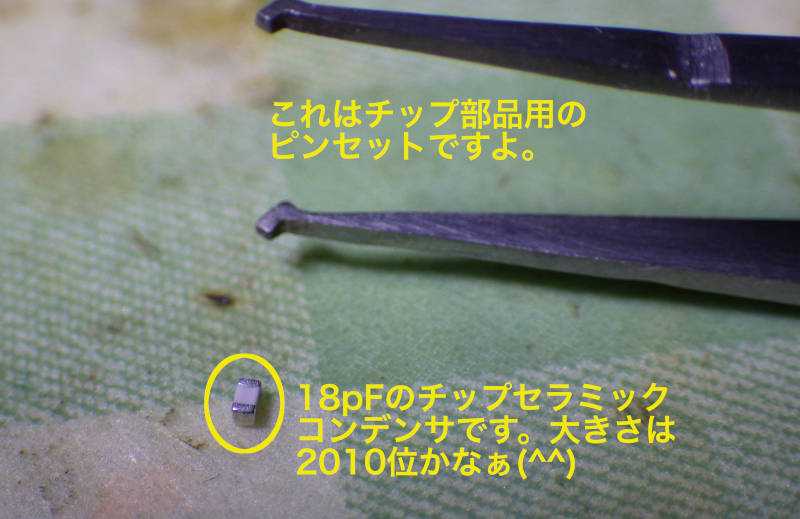

おそらく2010サイズ位のチップ部品で、ラジオの配線を外さずに作業したので体勢が苦しく、仕上がりが綺麗じゃないです😭
部品交換後にトラッキング調整をやり直し、76〜96MHzをちゃんとカバーして感度も出たので完了としました。
このラジオはサービスマニュアルが見つからなかったです。ICはともかく、そのほかは部品の配置から推測できますけど、パターン面と睨めっこしながらって結構大変です🤣
以前の調整ミスで27pFが付いていたはずのコンデンサを、18pFへ交換しました。SSGで調整確認したらFMバンド上限の感度が出ず、バリコンのトリマーが一番抜けた場所（容量が一番少ない）で感度が良くなったので、コンデンサの容量が過大だったんだろうと予想した訳です。
おそらく2010サイズ位のチップ部品で、ラジオの配線を外さずに作業したので体勢が苦しく、仕上がりが綺麗じゃないです😭
部品交換後にトラッキング調整をやり直し、76〜96MHzをちゃんとカバーして感度も出たので完了としました。
