2011.11.13
カテゴリ： RF-2900
セカイモン経由でeBayから落札したRF-2900を、本日国際宅急便で受領しました。一見すると概ね美品の様に見えますが、よく見るとそこは年代物なので汚れています。まずは外周りをOA用ウェットティシューで拭き掃除しました。
FMは不動とのことなので、こちらは追ってゆっくりとメンテする予定です。どのみち米国仕様の機材でFMの受信周波数帯がずれていますからね。外観清掃をあらかた終えたところで付属の純正ACコードを付けてAM放送を受信してみました。

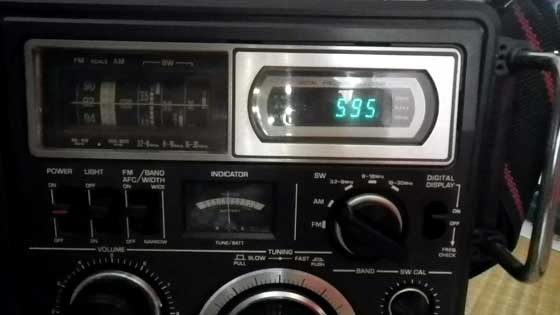

まずはJOAK：NHK東京第1放送です。Sメーターもそれほど振れないし、ちょっと周波数がずれていますね。本来は594KHzです。

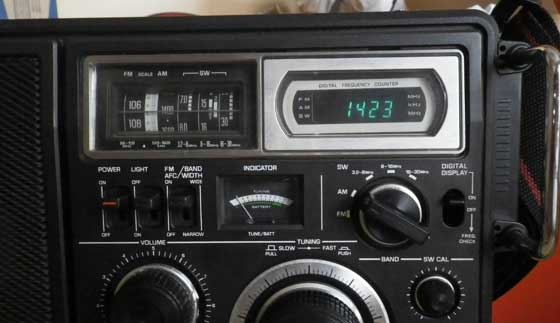

途中は抜かしてJORF：ラジオ日本です。これもメーターは振れていますが周波数がずれています。正しくは1422KHzです。
AMの中間周波数調整とトラッキングの必要がありそうだと判断し、まずは内部を清掃してから調整する事に。

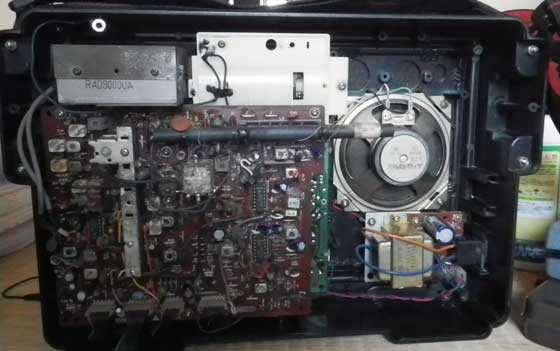

内部も埃やゴミがあったので、拭き取り、吸い取りで綺麗にしたところで、810KHzへ周波数を合わせて455KHzのIFT（中間周波トランス）３つを調整しました。RF-2200ではIFTが５つもありましたが・・。
調整したところでBAND WIDTHをナローにしたら放送が聞こえなくなってしまい、ナローのままで再度調整(^_^;) これでSメーターがだいぶ振れるようになりました。
更にサービスマニュアルに従って、周波数の低い方 → 高い方 → 低い方 → 高い方と、発振コイルやアンテナトリマーの調整を繰り返したところ、本来の周波数（周波数カウンターの表示で見て）で受信できるようになりました。やれやれと一安心です。
次は電源部です。本機の電源電圧は定電圧化されていますので、その出力電圧をデジタルマルチメーターで確認しました。所定の電圧が出ていましたね。米国仕様だとAC117V入力なので、そこへAC100Vを繋ぐと、普通は電圧が下がってしまうので確認しました。
後は機会を改めてメンテを進める予定です。
FMは不動とのことなので、こちらは追ってゆっくりとメンテする予定です。どのみち米国仕様の機材でFMの受信周波数帯がずれていますからね。外観清掃をあらかた終えたところで付属の純正ACコードを付けてAM放送を受信してみました。
まずはJOAK：NHK東京第1放送です。Sメーターもそれほど振れないし、ちょっと周波数がずれていますね。本来は594KHzです。
途中は抜かしてJORF：ラジオ日本です。これもメーターは振れていますが周波数がずれています。正しくは1422KHzです。
AMの中間周波数調整とトラッキングの必要がありそうだと判断し、まずは内部を清掃してから調整する事に。
内部も埃やゴミがあったので、拭き取り、吸い取りで綺麗にしたところで、810KHzへ周波数を合わせて455KHzのIFT（中間周波トランス）３つを調整しました。RF-2200ではIFTが５つもありましたが・・。
調整したところでBAND WIDTHをナローにしたら放送が聞こえなくなってしまい、ナローのままで再度調整(^_^;) これでSメーターがだいぶ振れるようになりました。
更にサービスマニュアルに従って、周波数の低い方 → 高い方 → 低い方 → 高い方と、発振コイルやアンテナトリマーの調整を繰り返したところ、本来の周波数（周波数カウンターの表示で見て）で受信できるようになりました。やれやれと一安心です。
次は電源部です。本機の電源電圧は定電圧化されていますので、その出力電圧をデジタルマルチメーターで確認しました。所定の電圧が出ていましたね。米国仕様だとAC117V入力なので、そこへAC100Vを繋ぐと、普通は電圧が下がってしまうので確認しました。
後は機会を改めてメンテを進める予定です。
