RF2900メインテナンスしました

カテゴリ： RF-2900

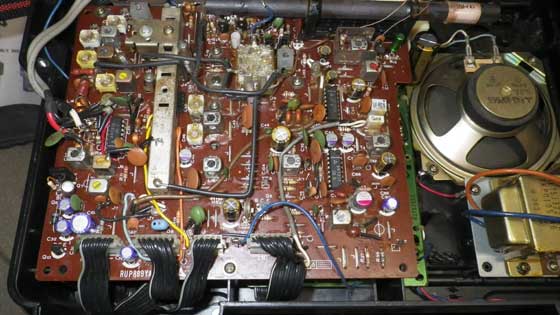

まずはメイテナンスの前にブラシとハンディ型掃除機を使って、各部に残っていた埃やゴミを可能な限り取り除きました。だいぶ綺麗になったので分解した状態の一部を紹介します。
まず最初は裏蓋の内側で、ロッドアンテナと外部アンテナ端子、アース端子の接続の様子です。何だか手の込んだ感じです。

画像は撮らなかったのですが、ロッドアンテナの左右回転が重すぎたので、内部を清掃してSETTEN01を塗り接触抵抗の低減と潤滑性アップの対策を施しました。

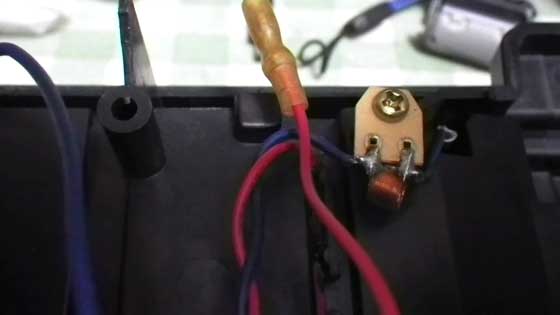

続いてやはり裏蓋部分の電池マイナス電極周辺です。ここにもコイルが付いていました。何の目的だろう？

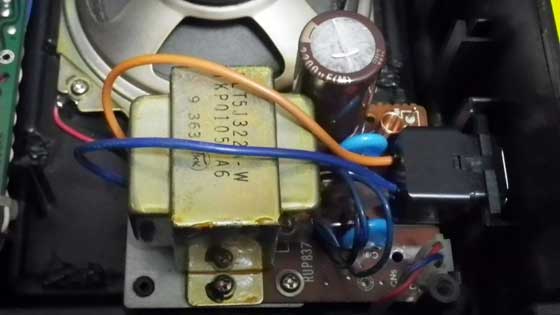

続いて、清掃及び一部部品交換したAC電源部分です。定電圧回路は別の基板にあります。

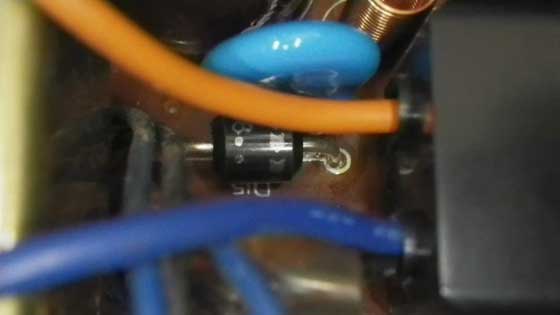

本機の電源部はダイオード2本を使った全波整流回路です。ダイオードをショットキーバリアー型へ交換、ノイズ防止コンデンサと整流用ケミコンも交換してあります。一部を拡大した画像が下の画像です。

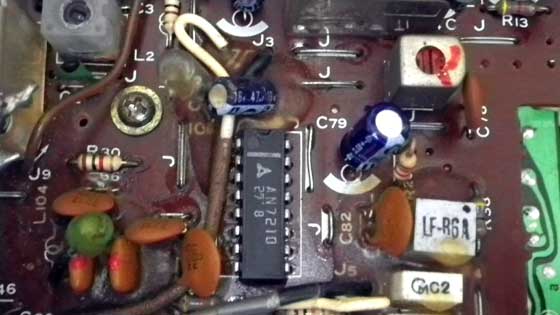

次はAM周波数変換、AM/FMの中間周波増幅段周辺の画像です。こんなラジオ用のICを作ったんですね～。ICの型番AN・・・・と言うのは松下電器と言うか正確には松下電子部品の製品です。右下に見える白い部品は、AM回路用のセラミックフィルターです。

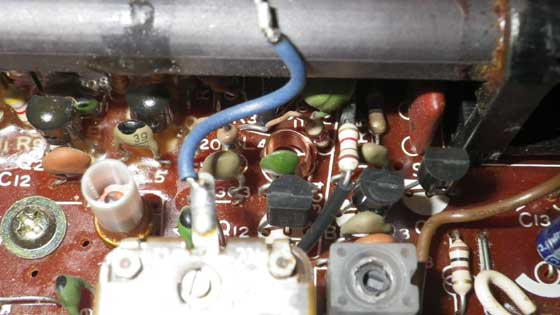

動作しないFMフロントエンド部分を拡大しました。デジタルの周波数表示がちゃんと出ているので、局部発振回路（以下、局発）は生きているはずだと目星を付けました。もしも正常に動作していれば、ザーザーという音（クエンチングノイズと言います）が聞こえるはずですが、全くの無音です。
従って不良が疑われる部品、ここではFET(2SK49)×2、周波数変換用トランジスタ：2SA838を交換します。具体的には以下の通り交換する事としました。

・周波数変換用トランジスタ2SA838　→　2SA781
・局発のバッファー？2SK49　→　2SK49
交換する部品が写っている画像です。

ついでにAM高周波増幅用FETと、AMのRFゲインコントロール用トランジスタも交換することに。
・高周波増幅用2SK104　→　2SK161
・RFゲインコントロール2SC945　→　2SC1815-Y

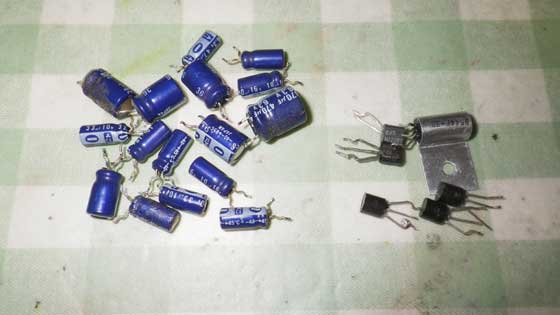

上の画像を撮ってから、この基板を取り外し、部品交換を始めました。外した部品はこちら。

正しく組み上げたつもりでも、実際に音が出るまでは緊張しますね～。組み上げた状態がこちら。

無事にAM放送を受信でき、FMもクエンチングノイズが聞こえるようになりました。復活した～＼(^O^)／

今日色々とメンテしたRF/IF基板も、何本かの抵抗を金属皮膜抵抗へ交換すれば、多少はSN比が良くなるはずです。またAF基板（低周波増幅回路）は、SN比と音質改善の要です。サービスマニュアル通りに作業して無事基板を取り外しできたので、次回はAF基板の取り外しと一部の部品交換や、FM受信周波数帯の調整にチャレンジしたいと思います。

本日の作業では、ハンダ吸い取り器と新たに購入したブースト付きハンダごて：H-600を使いました。H-600は速熱タイプで普段の熱量：19Wですが、ブーストボタンを押すと130Wの熱量になります。今日は基板を外すために、シールド板へハンダ付けされた配線を外す必要があり、ブースト機能を使い1本のハンダごてで作業が終わりました。
